15H2K64S4大学计划实验箱V1.1（嘉立创专业版设计）| 第2位设计出来的

拉布***

基于芯片15H2K64S4设计的
15H2K64S4大学计划实验箱V1.1，
一天完成原理图到PCB的设计。
希望大家帮忙审核一下。

神***

大家帮审核，第一名辛苦费 RMB500
增加楼上为第2名，第二名辛苦费 RMB300

自己多审核下，大家也帮审核下

拉布***

完善丝印显示和走线，减少电源回路。

拉布***

拉布***

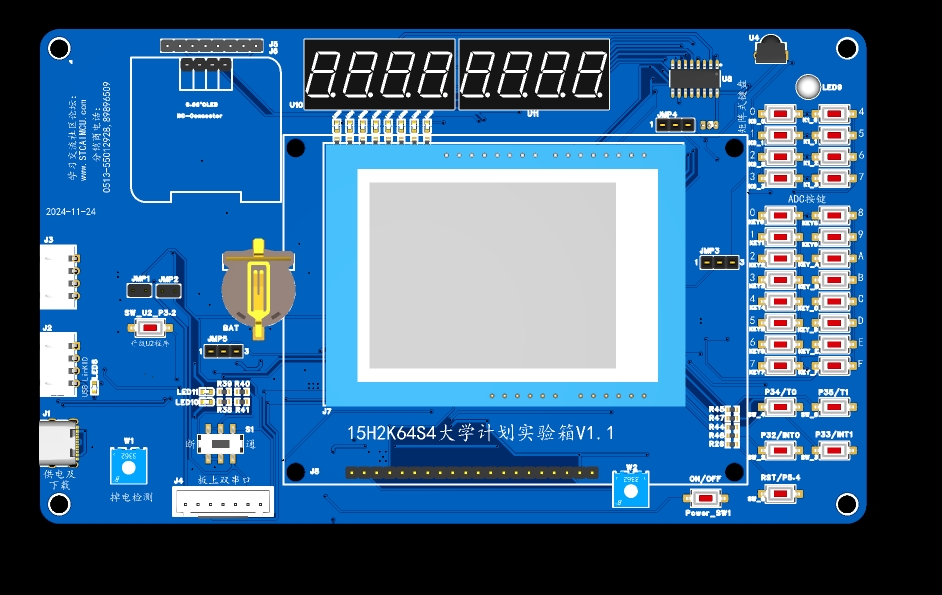

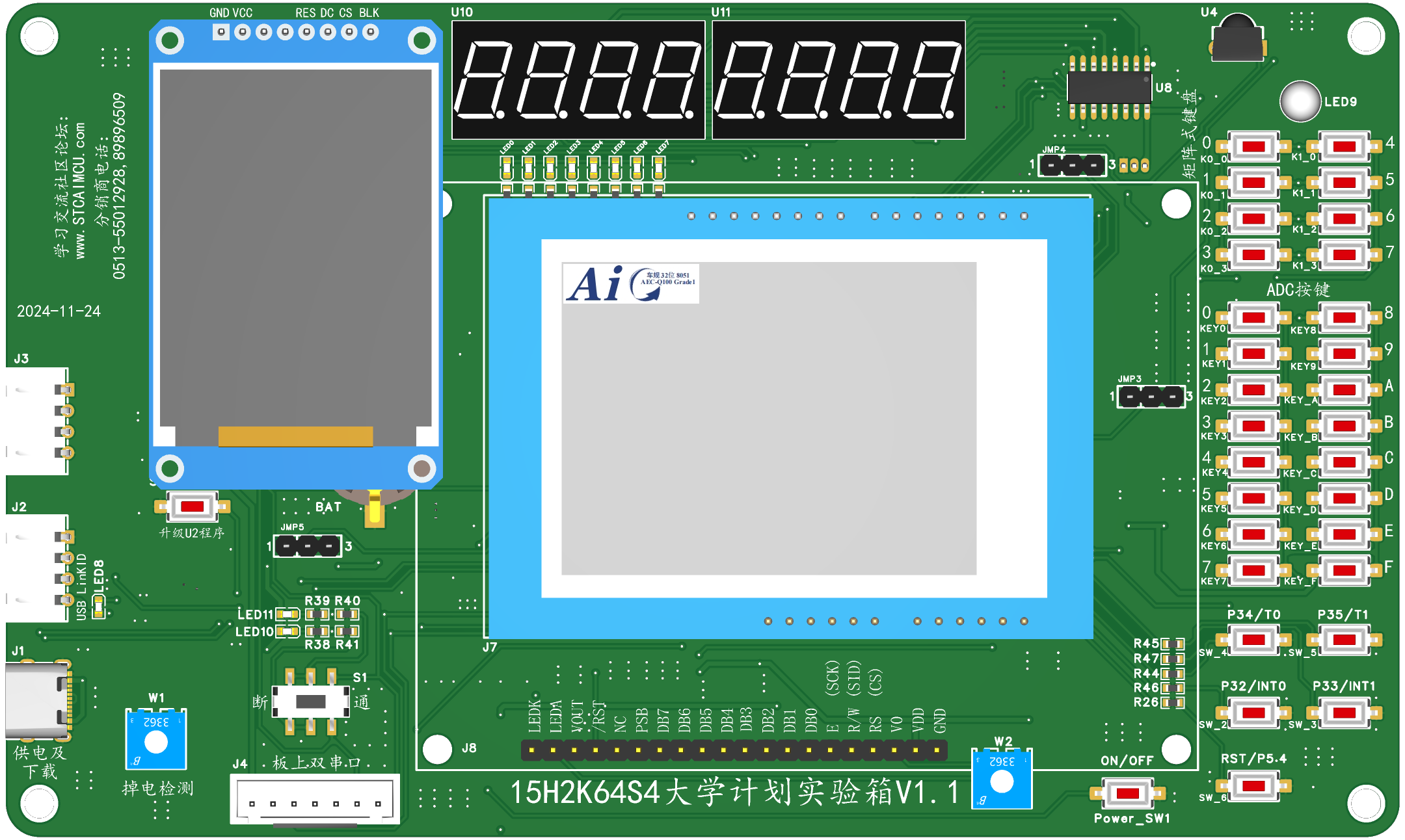

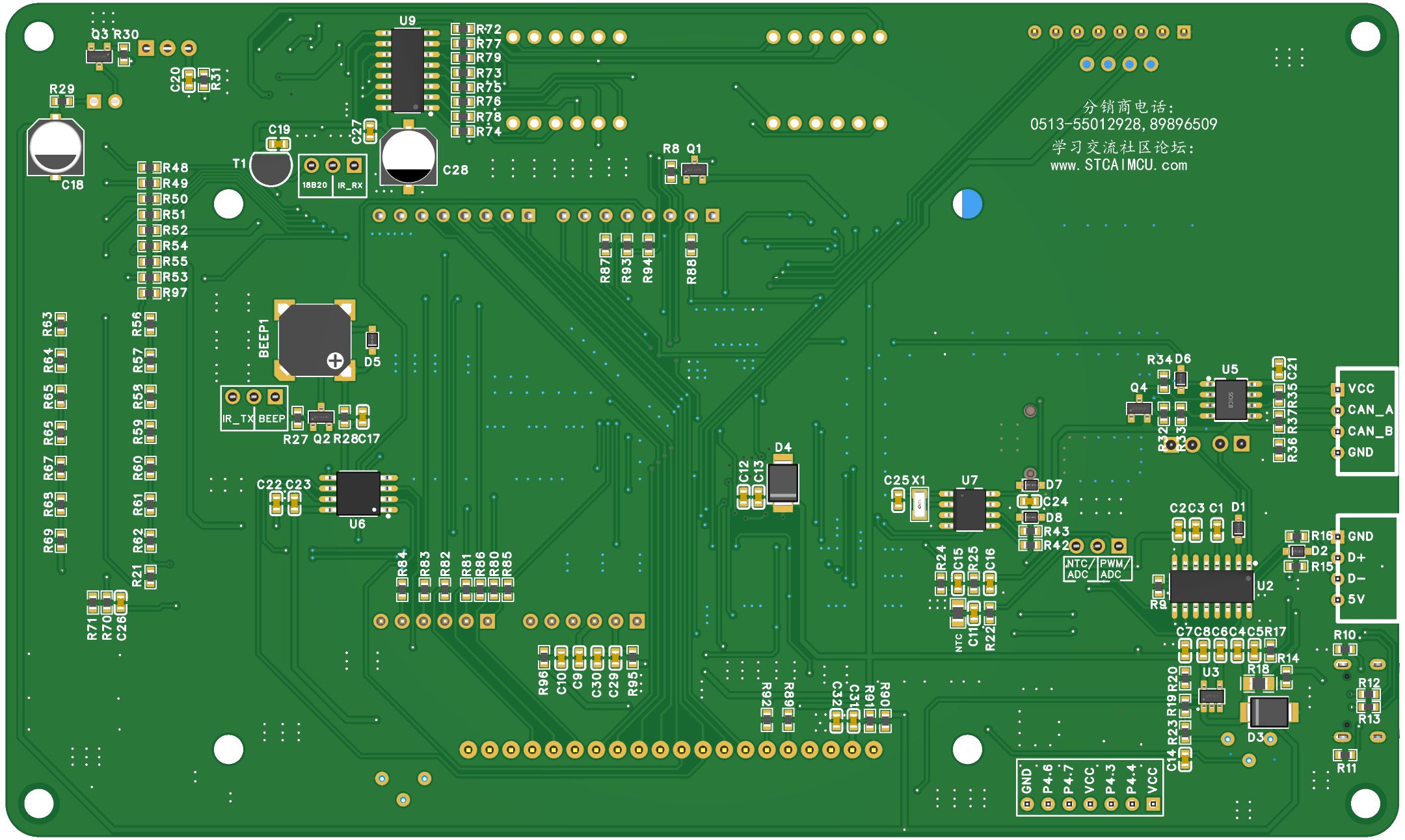

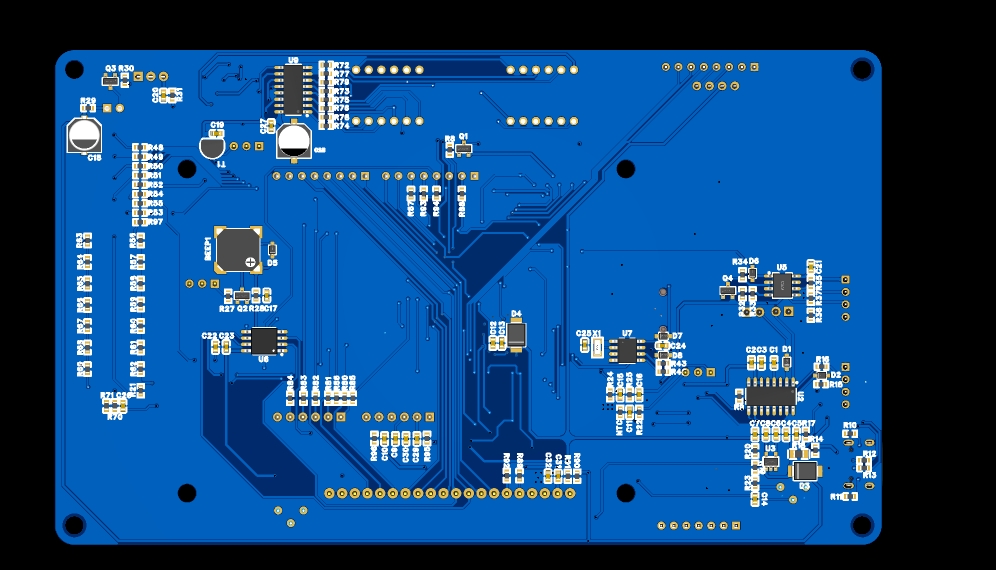

最新版原理图和PCB见附件1，2；附件3为3D预览图

附件：SCH_Schematic_20241128_2024-12-04.pdf 附件：PCB_PCB_20241128_2024-12-04.pdf[ 附件：InteractiveBOM_PCB_20241128_2024-12-4.html](forum.php?mod=attachment&aid=68604 "attachment")

拉布***

最新更新进度2025年-1-6

以上分别包含

开发板LED流水灯显示、定时器中断闪烁led7 和OLED显示测试。

拉布***

附件：1.流水灯.zip

拉布***

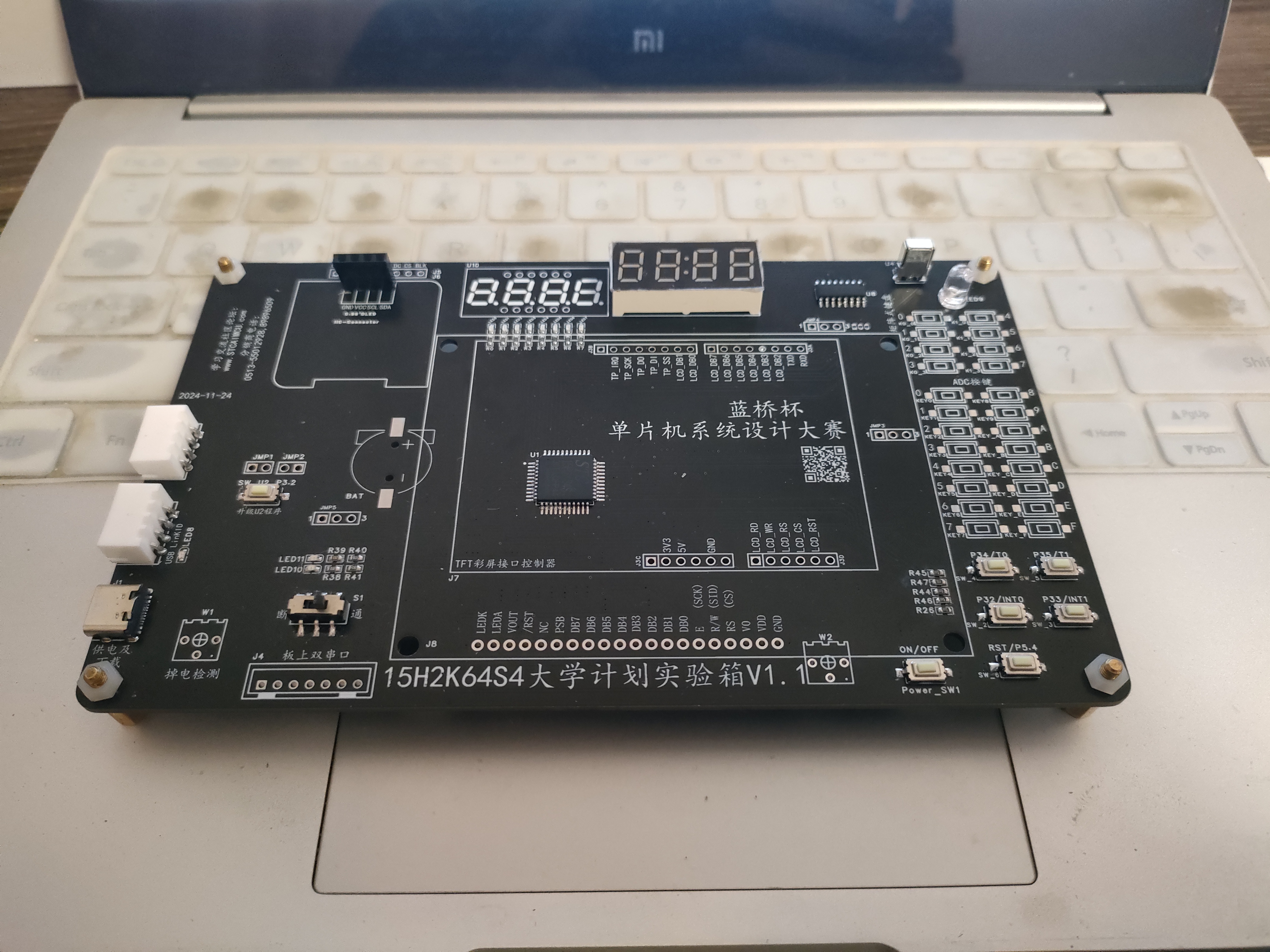

实物演示图片

拉布***

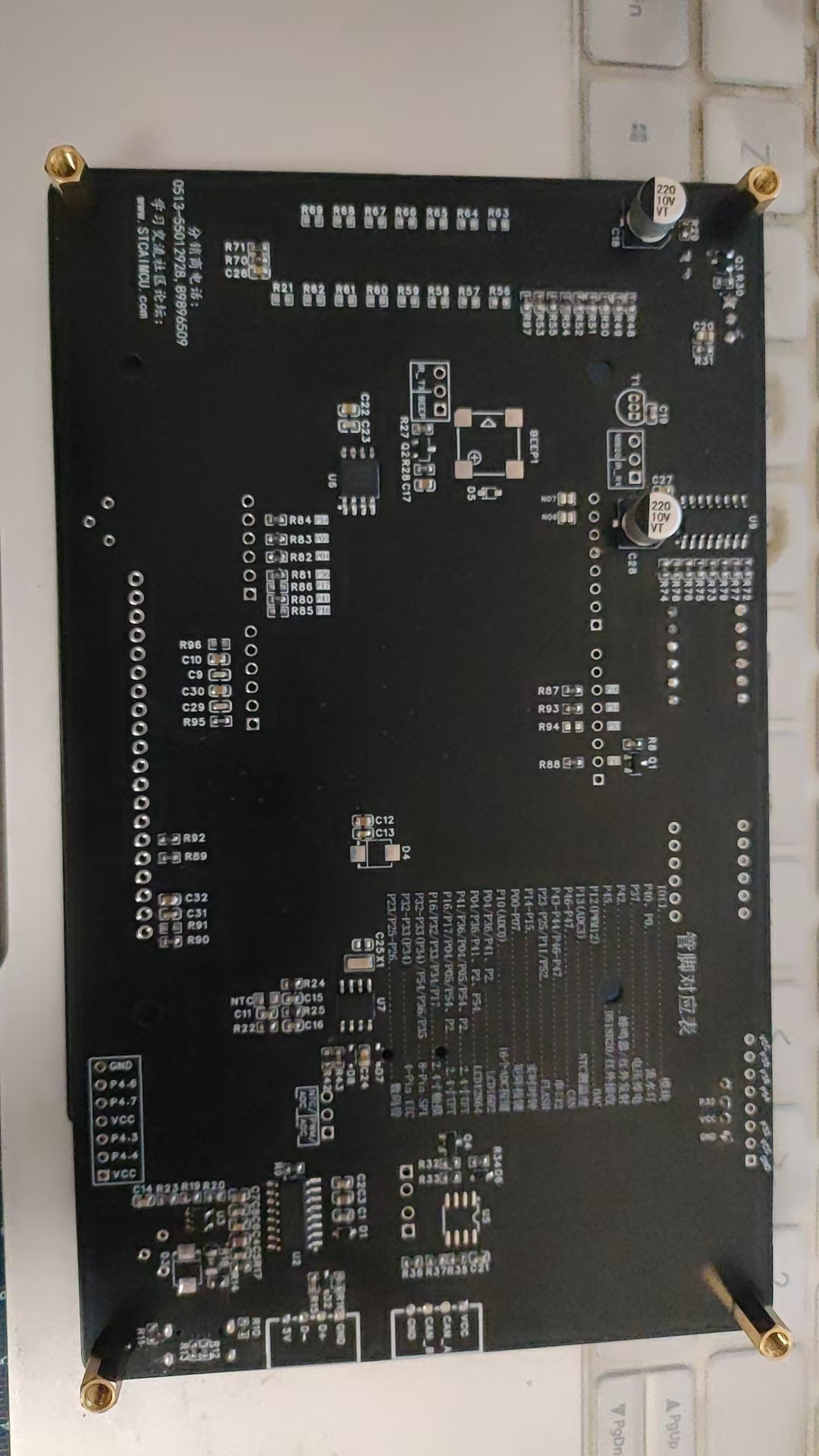

实物演示图片

拉布***

[code]关于数码管显示问题，提问

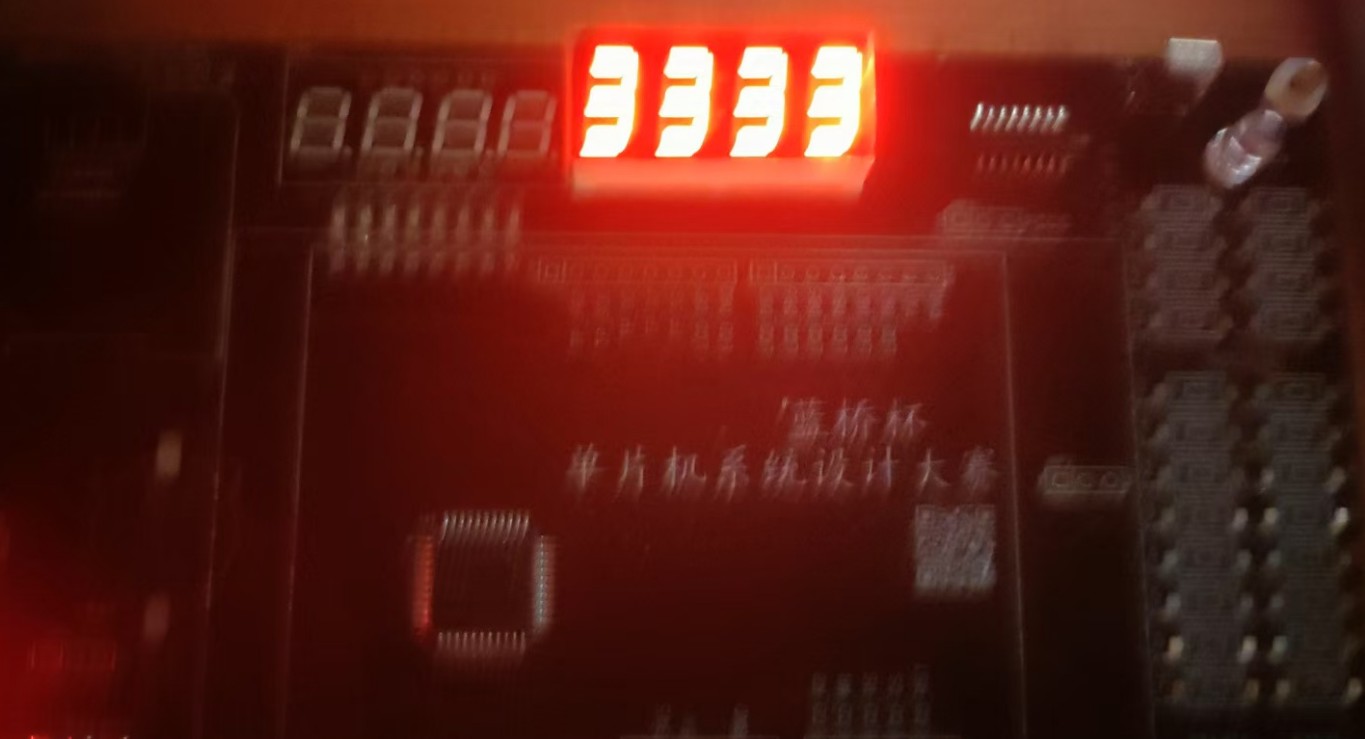

目的是想让数码管右边第一位单独显示一个数字3，但是数码管全部显示3
如图

程序如下


/*---------------------------------------------------------------------*/

/*---------------------------------------------------------------------*/
#include "stdio.h"
#include <STC15H.H>

#include "intrins.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define FOSC 11059200L

#define T1MS (65536-FOSC/1000)      //1Tģʽ


#define DIS_DOT     0x20
#define DIS_BLACK   0x10
#define DIS_        0x11

/*************  ±¾µØ³£Á¿ÉùÃ÷    **************/
u8 code t_display[]={                       //±ê×¼×Ö¿â
//   0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black  -     H    J    K    L    N    o   P    U     t    G    Q    r   M    y
    0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
    0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};
u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};      //λÂë

/*************  IO¿Ú¶¨Òå    **************/
sbit    DS   = P2^3;   //pin 14    SER     data input                                ´®ÐÐÊý¾ÝÊäÈë                        DS
sbit    ST_CP  = P2^6;   //pin 12    RCLk    store (latch) clock                ´æ´¢¼Ä´æÆ÷ʱÖÓÊäÈë  / ST_CP
sbit    SH_CP = P2^5;   //pin 11    SRCLK   Shift data clock                 ÒÆλ¼Ä´æÆ÷ʱÖÓÊäÈë  //SH_CP

/*************  ±¾µØ±äÁ¿ÉùÃ÷    **************/

u8  LED8[8];        //ÏÔʾ»º³å
u8  display_index;  //ÏÔʾλË÷Òý
bit B_1ms;          //1ms±êÖ¾


/*************  ±¾µØº¯ÊýÉùÃ÷    **************/
void Delay500ms(void);        //@11.0592MHz
void Delay5ms(void);        //@11.0592MHz
void Send_595(u8 dat);
void DisplayScan(void);
void Display();
void move(void);
void clock(void);
void WriteLED(u8 SEG,u8 DIG);
/****************  Íⲿº¯ÊýÉùÃ÷ºÍÍⲿ±äÁ¿ÉùÃ÷ *****************/


/******************** Ö÷º¯Êý **************************/
void main(void)
{
    u8  i,k;


    P0M1 = 0x00;   P0M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú
    P1M1 = 0x00;   P1M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú
    P2M1 = 0x00;   P2M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú
    P3M1 = 0x00;   P3M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú
    P4M1 = 0x00;   P4M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú
    P5M1 = 0x00;   P5M0 = 0x00;   //ÉèÖÃΪ׼˫Ïò¿Ú

    AUXR |= 0x80;                   //¶¨Ê±Æ÷0Ϊ1Tģʽ
    TMOD = 0x00;                    //ÉèÖö¨Ê±Æ÷Ϊģʽ0(16λ×Ô¶¯ÖØ×°ÔØ)
    TL0 = T1MS;                     //³õʼ»¯¼Æʱֵ
    TH0 = T1MS >> 8;
    TR0 = 1;                        //¶¨Ê±Æ÷0¿ªÊ¼¼Æʱ
    ET0 = 1;                        //ʹÄܶ¨Ê±Æ÷0ÖжÏ
    EA = 1;                                                        //´ò¿ª×ÜÖжÏ

    display_index = 0;

    while(1)
        {
//                if(B_1ms)   //1msµ½
//        {
//            B_1ms = 0;
////            LED8[0] = 10;        //ÏÔʾA
////                        LED8[1] = 1;
//
//        }

                WriteLED(0x4F,0x01);//3
        }
}

void move(void)
{
        SH_CP=0;
        _nop_();
        SH_CP=1;
        _nop_();

}
void clock(void)
{
        ST_CP=0;
        _nop_();
        ST_CP=1;
        _nop_();
        ST_CP=0;
}
/**************** ÏòHC595·¢ËÍÒ»¸ö×Ö½Úº¯Êý ******************/
void Send_595(u8 dat)
{
    u8  i;
    for(i=0; i<8; i++)
    {
                if(dat&0x80)
                        DS = 1;
                else
                        DS = 0;

                move();
                dat <<= 1;
        }
}


void WriteLED(u8 SEG,u8 DIG)
{
        Send_595(DIG);        //¿ØÖÆλѡ

        Send_595(SEG);        //¿ØÖƶÎÏÔ

        clock();

}

/********************** ÏÔʾɨÃ躯Êý ************************/
void DisplayScan(void)
{
//    Send_595(t_display[LED8[display_index]]);   //Êä³ö¶ÎÂë
//    Send_595(~T_COM[display_index]);            //Êä³öλÂë

//    P_HC595_RCLK = 1;
//
//    P_HC595_RCLK = 0;
//    if(++display_index >= 8)    display_index = 0;  //8λ½áÊø»Ø0

}


/********************** ÑÓʱɨÃ躯Êý ************************/

void Delay500ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        i = 22;
        j = 3;
        k = 227;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}

void Delay5ms(void)        //@11.0592MHz
{
}


/********************** Timer0 1msÖжϺ¯Êý ************************/
void timer0 (void) interrupt 1
{
}
