之前解决过的一个问题,换了个方式又出现了.(已解决)

vb2***

已解决,之前按照硬件pwm的思路去弄,弄了好些天都不行,不管先后 怎么设置IO口模式都没用,放在程序后面都没用
刚刚搜了一下T0CLKO这个关键词.在一篇帖子里见到姚总说T0CLKO T1CLKO输出方波没问题.然后继续搜.也无果.突然灵机一动.会不会是我的频率有问题,导致T0CLKO输出太快了
我就把思路换了一下.干脆把频率放慢点,之前是系统的变量来改变中断频率的.
我索性把频率改成1ms进一次中断.,,奇迹出现了.竟然断电上电不会闪一下了.
但是频率慢了.我想频闪不就出现了吗? 等于是拆东墙补西墙了.
但是拿出手机把iso调整到4000/1  一拍.完全没有频闪.开心开心极了


之前用硬件pwm出现过占空比小的时候,通电会闪一下
现在用的8g1k08  定时器生成pwm,通过T0CLKO 输出
当时通过把IO口设置放在程序的后面解决了.

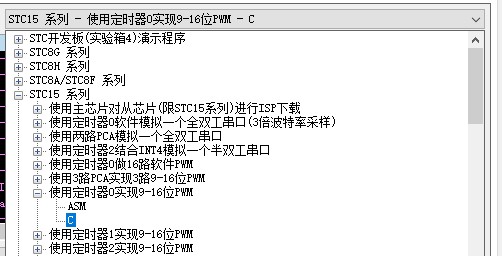

现在用官方范例的定时器 9-16位生成pwm
把呼吸灯剔除. 只保存 占空比小的那个地方.
不管怎么设置,只要通电必须要闪一下.  哪怕我设置delayms都没用.我怀疑是中断这个地方的问题.
但是我仿真过后.看到每次设置P55推挽那个地方就会开启IO口输出, 我试着把推挽设置放在程序的后面, 或者初始化关闭定时器    INTCLKO |=  0x00;   也没有作用.

vb2***

这个是代码.

我就改了一下端口.

/*------------------------------------------------------------------*/
/* --- STC MCU International Limited -------------------------------*/
/* --- STC 1T Series MCU RC Demo -----------------------------------*/
/* --- Mobile: (86)13922805190 -------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 --------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ---------------------*/
/* --- Web: www.GXWMCU.com -----------------------------------------*/
/* --- QQ:  800003751 ----------------------------------------------*/
/* If you want to use the program or the program referenced in the  */
/* article, please specify in which data and procedures from STC    */
/*------------------------------------------------------------------*/

#include    <stc8g.h>


/*************  功能说明    **************

本程序演示使用定时器做软件PWM。

定时器0做16位自动重装，中断，从T0CLKO高速输出PWM。

本例程是使用STC15F/L系列MCU的定时器T0做模拟PWM的例程。

PWM可以是任意的量程。但是由于软件重装需要一点时间，所以PWM占空比最小为32T/周期，最大为(周期-32T)/周期, T为时钟周期。

PWM频率为周期的倒数。假如周期为6000, 使用24MHZ的主频，则PWM频率为4000HZ。

******************************************/

#define     MAIN_Fosc       24000000UL      //定义主时钟

#define     PWM_DUTY        960            //定义PWM的周期，数值为时钟周期数，假如使用24.576MHZ的主频，则PWM频率为6000HZ。

#define     PWM_HIGH_MIN    32              //限制PWM输出的最小占空比。用户请勿修改。
#define     PWM_HIGH_MAX    (PWM_DUTY-PWM_HIGH_MIN) //限制PWM输出的最大占空比。用户请勿修改。

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;



sbit    P_PWM = P5^5;       //定义PWM输出引脚。
//sbit  P_PWM = P1^4;       //定义PWM输出引脚。STC15W204S

u16     pwm;                //定义PWM输出高电平的时间的变量。用户操作PWM的变量。

u16     PWM_high,PWM_low;   //中间变量，用户请勿修改。

void    delay_ms(unsigned char ms);
void    LoadPWM(u16 i);


/******************** 主函数**************************/
void main(void)
{
    P_PWM = 0;
    P5M1 &= ~(1 << 5);  //P5.5 设置为推挽输出
    P5M0 |=  (1 << 5);

//  P1M1 &= ~(1 << 4);  //P1.4 设置为推挽输出   STC15W204S
//  P1M0 |=  (1 << 4);

    TR0 = 0;        //停止计数
    ET0 = 1;        //允许中断
    PT0 = 1;        //高优先级中断
    TMOD &= ~0x03;  //工作模式,0: 16位自动重装
    AUXR |=  0x80;  //1T
    TMOD &= ~0x04;  //定时
    INTCLKO |=  0x01;  //输出时钟

    TH0 = 0;
    TL0 = 0;
    TR0 = 1;    //开始运行

    EA = 1;

    pwm = 960;    //给PWM一个初值，这里为10%占空比
    LoadPWM(pwm);           //计算PWM重装值


    while (1)
    {

    }
}


//========================================================================
// 函数: void  delay_ms(unsigned char ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注:
//========================================================================
void  delay_ms(unsigned char ms)
{
     unsigned int i;
     do{
          i = MAIN_Fosc / 13000;
          while(--i)    ;
     }while(--ms);
}

/**************** 计算PWM重装值函数 *******************/
void    LoadPWM(u16 i)
{
    u16 j;

    if(i > PWM_HIGH_MAX)        i = PWM_HIGH_MAX;   //如果写入大于最大占空比数据，则强制为最大占空比。
    if(i < PWM_HIGH_MIN)        i = PWM_HIGH_MIN;   //如果写入小于最小占空比数据，则强制为最小占空比。
    j = 65536UL - PWM_DUTY + i; //计算PWM低电平时间
    i = 65536UL - i;            //计算PWM高电平时间
    EA = 0;
    PWM_high = i;   //装载PWM高电平时间
    PWM_low  = j;   //装载PWM低电平时间
    EA = 1;
}

/********************* Timer0中断函数************************/
void timer0_int (void) interrupt 1
{
    if(P_PWM)
    {
        TH0 = (u8)(PWM_low >> 8);   //如果是输出高电平，则装载低电平时间。
        TL0 = (u8)PWM_low;
    }
    else
    {
        TH0 = (u8)(PWM_high >> 8);  //如果是输出低电平，则装载高电平时间。
        TL0 = (u8)PWM_high;
    }
}

复制代码

vb2***

/*------------------------------------------------------------------*/
/* --- STC MCU International Limited -------------------------------*/
/* --- STC 1T Series MCU RC Demo -----------------------------------*/
/* --- Mobile: (86)13922805190 -------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 --------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ---------------------*/
/* --- Web: www.GXWMCU.com -----------------------------------------*/
/* --- QQ:  800003751 ----------------------------------------------*/
/* If you want to use the program or the program referenced in the  */
/* article, please specify in which data and procedures from STC    */
/*------------------------------------------------------------------*/

#include    <stc8g.h>


/*************  功能说明    **************

本程序演示使用定时器做软件PWM。

定时器0做16位自动重装，中断，从T0CLKO高速输出PWM。

本例程是使用STC15F/L系列MCU的定时器T0做模拟PWM的例程。

PWM可以是任意的量程。但是由于软件重装需要一点时间，所以PWM占空比最小为32T/周期，最大为(周期-32T)/周期, T为时钟周期。

PWM频率为周期的倒数。假如周期为6000, 使用24MHZ的主频，则PWM频率为4000HZ。

******************************************/

#define     MAIN_Fosc       24000000UL      //定义主时钟

#define     PWM_DUTY        960            //定义PWM的周期，数值为时钟周期数，假如使用24.576MHZ的主频，则PWM频率为6000HZ。

#define     PWM_HIGH_MIN    32              //限制PWM输出的最小占空比。用户请勿修改。
#define     PWM_HIGH_MAX    (PWM_DUTY-PWM_HIGH_MIN) //限制PWM输出的最大占空比。用户请勿修改。

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;



sbit    P_PWM = P5^5;       //定义PWM输出引脚。
//sbit  P_PWM = P1^4;       //定义PWM输出引脚。STC15W204S

u16     pwm;                //定义PWM输出高电平的时间的变量。用户操作PWM的变量。

u16     PWM_high,PWM_low;   //中间变量，用户请勿修改。

void    delay_ms(unsigned char ms);
void    LoadPWM(u16 i);


/******************** 主函数**************************/
void main(void)
{
    P_PWM = 0;
    P5M1 &= ~(1 << 5);  //P5.5 设置为推挽输出
    P5M0 |=  (1 << 5);

//  P1M1 &= ~(1 << 4);  //P1.4 设置为推挽输出   STC15W204S
//  P1M0 |=  (1 << 4);

    TR0 = 0;        //停止计数
    ET0 = 1;        //允许中断
    PT0 = 1;        //高优先级中断
    TMOD &= ~0x03;  //工作模式,0: 16位自动重装
    AUXR |=  0x80;  //1T
    TMOD &= ~0x04;  //定时
    INTCLKO |=  0x01;  //输出时钟

    TH0 = 0;
    TL0 = 0;
    TR0 = 1;    //开始运行

    EA = 1;

    pwm = 960;    //给PWM一个初值，这里为10%占空比
    LoadPWM(pwm);           //计算PWM重装值


    while (1)
    {

    }
}


//========================================================================
// 函数: void  delay_ms(unsigned char ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注:
//========================================================================
void  delay_ms(unsigned char ms)
{
     unsigned int i;
     do{
          i = MAIN_Fosc / 13000;
          while(--i)    ;
     }while(--ms);
}

/**************** 计算PWM重装值函数 *******************/
void    LoadPWM(u16 i)
{
    u16 j;

    if(i > PWM_HIGH_MAX)        i = PWM_HIGH_MAX;   //如果写入大于最大占空比数据，则强制为最大占空比。
    if(i < PWM_HIGH_MIN)        i = PWM_HIGH_MIN;   //如果写入小于最小占空比数据，则强制为最小占空比。
    j = 65536UL - PWM_DUTY + i; //计算PWM低电平时间
    i = 65536UL - i;            //计算PWM高电平时间
    EA = 0;
    PWM_high = i;   //装载PWM高电平时间
    PWM_low  = j;   //装载PWM低电平时间
    EA = 1;
}

/********************* Timer0中断函数************************/
void timer0_int (void) interrupt 1
{
    if(P_PWM)
    {
        TH0 = (u8)(PWM_low >> 8);   //如果是输出高电平，则装载低电平时间。
        TL0 = (u8)PWM_low;
    }
    else
    {
        TH0 = (u8)(PWM_high >> 8);  //如果是输出低电平，则装载高电平时间。
        TL0 = (u8)PWM_high;
    }
}

晓***

设置定时器初值时，一定先停止定时器，清除溢出标志，设置完再开。

vb2***

晓*** 发表于 2024-11-22 21:20
设置定时器初值时，一定先停止定时器，清除溢出标志，设置完再开。

代码就是 这个哦, 怎么都会闪一下.

vb2***

晓*** 发表于 2024-11-22 21:20
设置定时器初值时，一定先停止定时器，清除溢出标志，设置完再开。

定时器tr0 我也停了
T0CLKO也停了.. 都会闪!{:5_312:}

邮***

vb2002 发表于 2024-11-22 21:49
定时器tr0 我也停了
T0CLKO也停了.. 都会闪!

先设置P55 = 0; 后设置P55模式

vb2***

邮*** 发表于 2024-11-22 22:21
先设置P55 = 0; 后设置P55模式

没用,真的一点用都没有

晓***

vb2*** 发表于 2024-11-22 22:27
没用,真的一点用都没有

也就P5.4会由于复位引脚复用的因素，上电时有6.5ms的4K上拉输出高电平时间，P5.5没有这方面的问题啊。

vb2***

晓飛飛 发表于 2024-11-23 00:03
也就P5.4会由于复位引脚复用的因素，上电时有6.5ms的4K上拉输出高电平时间，P5.5没有这方面的问题啊。 ...

是啊，怎样都不行，奇怪了，
我怀疑是中断那高低电平的问题
