Ai8051U通过HSPWM-DMA方式实现三相互差120°SPWM波形

王***

Ai8051U, 同时输出三相50Hz的SPWM，相位互差120°，可做逆变器
使用内部IRC时钟40MHz给CPU，PLL倍频120MHz给高速PWM和TFPU使用
PWM输出的基频为100Khz，经过RC滤波后输出为50Hz正弦波，使能HSPWM功能
采用400点分辨率正弦数据表，纵向电压可调分辨率最小单位为（母线电压/1200）
正弦波电压变化幅度每路独立可调。
调节使用的是计算标准正弦数据表的数据填入PWM-DMA的数据缓冲区，
每隔1ms进行一次计算，使用环形跟踪计算方式。
分别调整以下变量的值即可，也可以用写其他的程序动态改变这个值，
完成PID电压闭环

float Set_Out_Gain1 = 0.5;                         // 范围0~1，1是最大值
float Set_Out_Gain2 = 0.5;                         // 范围0~1，1是最大值
float Set_Out_Gain3 = 0.5;                         // 范围0~1，1是最大值



这里只测量了两相，正弦波变化幅度为0.5（范围0~1）
同一时间内，波形存在相位差


调整两相为：

float Set_Out_Gain1 = 0.2;                         // 范围0~1，1是最大值
float Set_Out_Gain2 = 0.7;                         // 范围0~1，1是最大值
使用示波器测量PWM1P和PWM2P，并且打开余晖模式，可以看到波动幅度均为设定值。


程序在这里下载，输出口为P20，P21，P22，P23，P24，P25，互补输出，带死区
三相电压可调输出.zip (85.81 KB, 下载次数: 127)

2024-11-23 09:08 上传

点击文件名下载附件

王***

补充测试：


将试验箱上的J1B跳线帽接上，
允许P23（PWM2N）输出到RC滤波电路

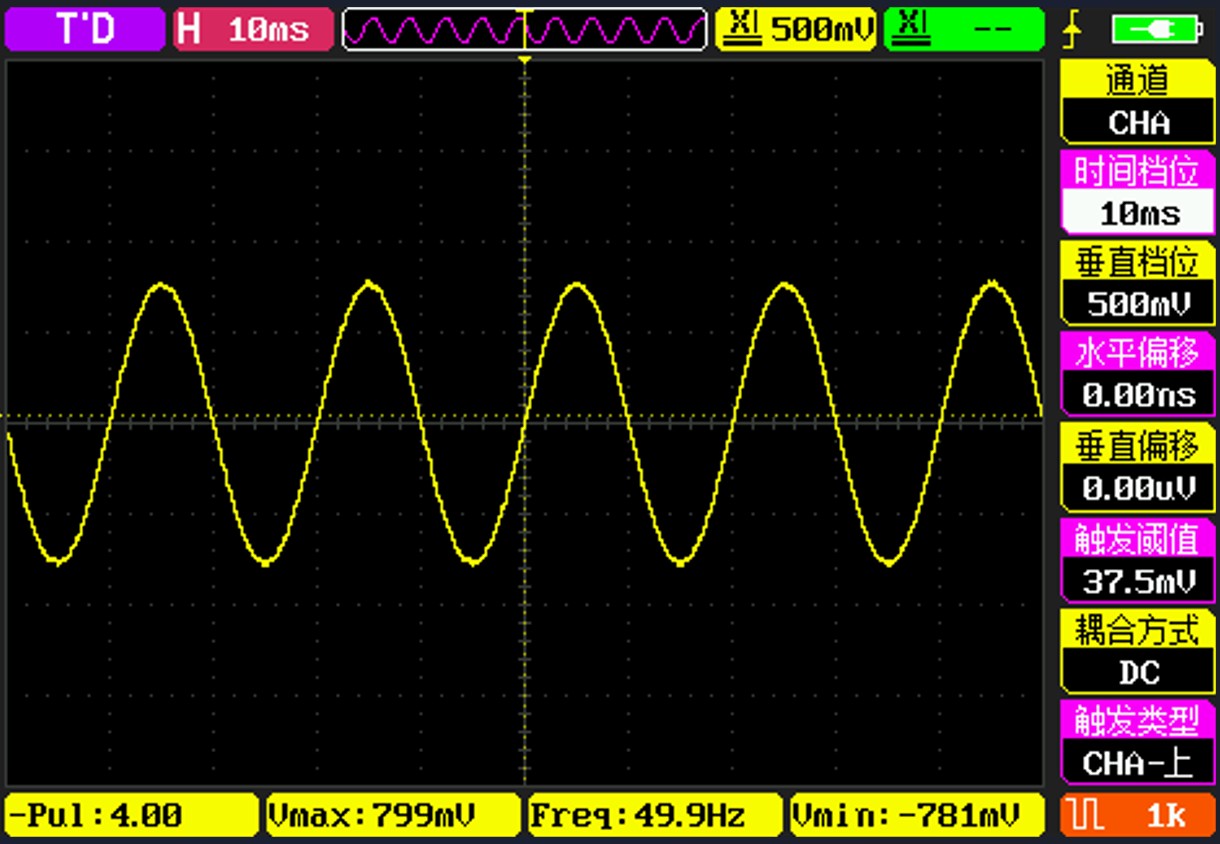

同时将拨动开关拨到正弦波上，测量J16引脚上的电压，
即可得到通过I/O输出的SPWM滤波产生的正弦波
可以看到是一个非常标准的50HZ正弦波

蓝***

厉害！

香河英***

感谢分享，开发板是哪个型号呀？

王***

香河英*** 发表于 2025-1-3 14:04
感谢分享，开发板是哪个型号呀？

是STC官方的AI8051U试验箱

香河英***

王*** 发表于 2025-1-3 14:39
是STC官方的AI8051U试验箱

V1.2可用吗？

王***

香河英*** 发表于 2025-1-4 17:30
V1.2可用吗？

可用，我正是基于此试验箱做的

jw***

雾山***

厉害呀

hhhh***

看了您例程，采用HSPWM-DMA方式，DMA相关寄存器不用间接寻址方式吗？
