请问在AI8G1K08中，主频是6M时，传输I2C一直会卡着

wsr2*** · 发表于 2024-11-21 13:40:11

本帖最后由 DebugLab 于 2024-11-21 13:50 编辑

我使用软件I2C可以，但是查硬件I2C一直没找到问题，这里咨询一下，谢谢大家

按顺序核心代码如下：

    P3PU = 0x0d;     // P30(RxD),P32(SCL),P33(SDA)上拉
    P3M0 = 0x0f;     // 设置P30,P31(TxD)准双向,P32,P33开漏输出
    P3M1 = 0x03;     // 设置P30,P31(TxD)准双向,P32,P33开漏输出
复制代码

下面是我抄的官方库并进行函数名修改，其他什么也没动：


uint8_t i2cGetMsBusyStatus(void) {
    return (I2CMSST & 0x80);
}

void i2cWait() {
    while (!(I2CMSST & 0x40));
    I2CMSST &= ~0x40;
}

void i2cStart() {
    I2CMSCR = 0x01;  // 发送START命令
    i2cWait();
}

void i2cSendData(char dat) {
    I2CTXD = dat;    // 写数据到数据缓冲区
    I2CMSCR = 0x02;  // 发送SEND命令
    i2cWait();
}

void i2cRecvACK() {
    I2CMSCR = 0x03;  // 发送读ACK命令
    i2cWait();
}

char i2cRecvData() {
    I2CMSCR = 0x04;  // 发送RECV命令
    i2cWait();
    return I2CRXD;
}

void i2cSendACK() {
    I2CMSST = 0x00;  // 设置ACK信号
    I2CMSCR = 0x05;  // 发送ACK命令
    i2cWait();
}

void i2cSendNAK() {
    I2CMSST = 0x01;  // 设置NAK信号
    I2CMSCR = 0x05;  // 发送ACK命令
    i2cWait();
}

void i2cStop() {
    I2CMSCR = 0x06;  // 发送STOP命令
    i2cWait();
}

void i2cSendCmdData(uint8_t cmd, uint8_t dat) {
    I2CTXD = dat;   // 写数据到数据缓冲区
    I2CMSCR = cmd;  // 设置命令
    i2cWait();
}

void i2cWriteNbyte(uint8_t dev_addr, uint8_t mem_addr, uint8_t *p, uint8_t number) {
    i2cStart();             // 发送起始命令
    i2cSendData(dev_addr);  // 发送设备地址+写命令
    i2cRecvACK();
    i2cSendData(mem_addr);  // 发送存储地址
    i2cRecvACK();
    do {
        i2cSendData(*p++);
        i2cRecvACK();
    } while (--number);
    i2cStop();  // 发送停止命令
}

void i2cReadNbyte(uint8_t dev_addr, uint8_t mem_addr, uint8_t *p, uint8_t number) {
    i2cStart();             // 发送起始命令
    i2cSendData(dev_addr);  // 发送设备地址+写命令
    i2cRecvACK();
    i2cSendData(mem_addr);  // 发送存储地址
    i2cRecvACK();
    i2cStart();                 // 发送起始命令
    i2cSendData(dev_addr | 1);  // 发送设备地址+读命令
    i2cRecvACK();
    do {
        *p = i2cRecvData();
        p++;
        if (number != 1) i2cSendACK();  // send ACK
    } while (--number);
    i2cSendNAK();  // send no ACK
    i2cStop();     // 发送停止命令
}
复制代码

之后我在初始化的基础上调用了i2cReadNbyte或i2cWriteNbyte会导致系统卡死，不知道什么原因。

Debu*** · 发表于 2024-11-21 13:51:10

EAXFR呢

wsr2*** · 发表于 2024-11-21 14:56:03

我现在增加了这个寄存器，发现依然有问题：
P_SW2 |= 0x80;  // 开启访问xsfr扩展寄存器
/* 配置GPIO初始化 */
P3PU = 0x0d;  // P30(RxD),P32(SCL),P33(SDA)上拉
P3M0 = 0x0f;  // 设置P30,P31(TxD)准双向,P32,P33开漏输出
P3M1 = 0x03;  // 设置P30,P31(TxD)准双向,P32,P33开漏输出

P_SW2 |= 0x30;  // I2C: I2CSCL(P3.2), I2CSDA(P3.3)
I2CCFG |= 0x40; /* 1: 设为主机 */
I2CMSST = 0x00; /* 清除I2C主机状态寄存器 */
/* 在使用6M主频时，如果该Speed设为2时，速率为375K频率，无法为400K频率 */
I2CCFG = (I2CCFG & ~0x3f) | (2 & 0x3f);
I2CMSAUX &= ~0x01;  // 禁止自动发送
I2CMSCR &= ~0x80; // 关闭中断模式
I2CCFG |= 0x80;    // 使能I2C功能
这样初始化依然会死机。

Debu*** · 发表于 2024-11-21 15:14:12

测试通过的程序：

Ai8G1K08A硬件I2C-OLED-12832-SSD1316.zip (10.83 KB, 下载次数: 44)

Debu*** · 发表于 2024-11-21 15:16:27

Debu*** 发表于 2024-11-21 15:14
测试通过的程序：

下载时设置时钟为11.0592M，硬件I2C超频到921.6K，可按你需要修改

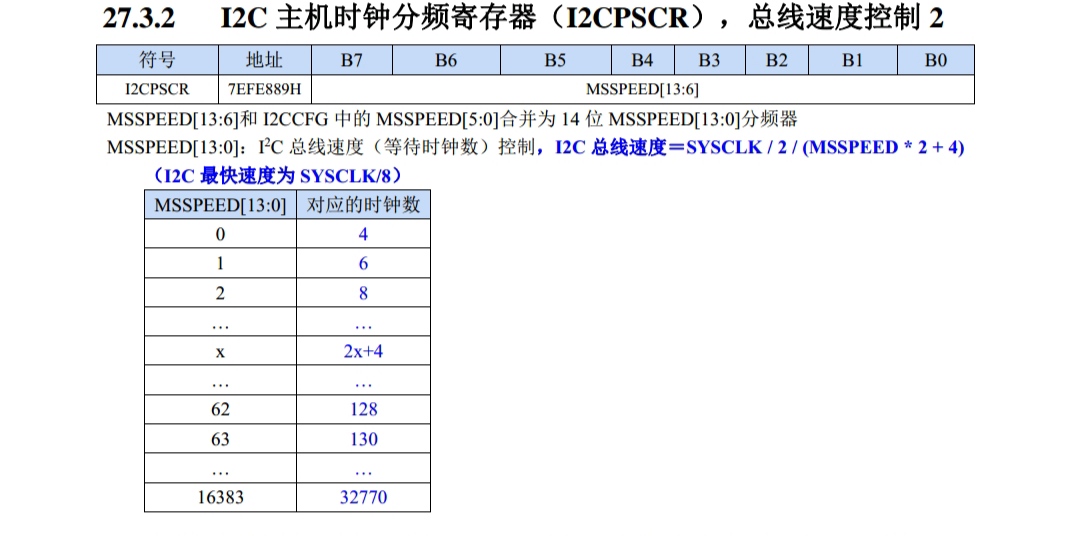

邮*** · 发表于 2024-11-21 15:17:42

wsr2580 发表于 2024-11-21 14:56
我现在增加了这个寄存器，发现依然有问题：
P_SW2 |= 0x80; // 开启访问xsfr扩展寄存器
/* 配置GP ...

/ 8

wsr2*** · 发表于 2024-11-21 20:43:30

邮*** 发表于 2024-11-21 15:17
/ 8

您好，我按您推荐的设置，现在不会死机了，但发现居然会影响其他GPIO的中断，感觉到很奇怪。
我把核心的代码给您看看，您参考一下：
// 开启访问xsfr扩展寄存器
P_SW2 |= 0x80;
/* 配置GPIO初始化 */
P3PU = 0x0d;  // P30(RxD),P32(SCL),P33(SDA)上拉
/* 设置P30,P31(TxD)准双向,P32,P33开漏输出,其余高阻 */
P3M0 = 0x0c;  // 设置P30,P31(TxD)准双向,P32,P33开漏输出
P3M1 = 0xfc;  // 设置P30,P31(TxD)准双向,P32,P33开漏输出
P5PU = 0x20;  // P55(KEY)上拉

P_SW2 |= 0x30;  // I2C: I2CSCL(P3.2), I2CSDA(P3.3)
I2CCFG |= 0x40; /* 1: 设为主机 */
I2CMSST = 0x00; /* 清除I2C主机状态寄存器 */
/* 在使用6M主频时，如果该Speed设为8时，速率为频率；无法为400K频率 */
I2CCFG = (I2CCFG & ~0x3f) | (8 & 0x3f);
I2CMSAUX &= ~0x01;  // 禁止自动发送
I2CMSCR &= ~0x80; // 关闭中断模式
I2CCFG |= 0x80;    // 使能I2C功能

下面是具体的API程序：
uint8_t i2cGetMsBusyStatus(void) {
return (I2CMSST & 0x80);
}

void i2cWait() {
while (!(I2CMSST & 0x40));
I2CMSST &= ~0x40;
}

void i2cStart() {
I2CMSCR = 0x01;  // 发送START命令
i2cWait();
}

void i2cSendData(char dat) {
I2CTXD = dat; // 写数据到数据缓冲区
I2CMSCR = 0x02;  // 发送SEND命令
i2cWait();
}

void i2cRecvACK() {
I2CMSCR = 0x03;  // 发送读ACK命令
i2cWait();
}

char i2cRecvData() {
I2CMSCR = 0x04;  // 发送RECV命令
i2cWait();
return I2CRXD;
}

void i2cSendACK() {
I2CMSST = 0x00;  // 设置ACK信号
I2CMSCR = 0x05;  // 发送ACK命令
i2cWait();
}

void i2cSendNAK() {
I2CMSST = 0x01;  // 设置NAK信号
I2CMSCR = 0x05;  // 发送ACK命令
i2cWait();
}

void i2cStop() {
I2CMSCR = 0x06;  // 发送STOP命令
i2cWait();
}

void i2cSendCmdData(uint8_t cmd, uint8_t dat) {
I2CTXD = dat; // 写数据到数据缓冲区
I2CMSCR = cmd;  // 设置命令
i2cWait();
}

void i2cWriteNbyte(uint8_t dev_addr, uint8_t mem_addr, uint8_t *p, uint8_t number) {
i2cStart();          // 发送起始命令
i2cSendData(dev_addr);  // 发送设备地址+写命令
i2cRecvACK();
i2cSendData(mem_addr);  // 发送存储地址
i2cRecvACK();
do {
      i2cSendData(*p++);
      i2cRecvACK();
} while (--number);
i2cStop();  // 发送停止命令
}

void i2cReadNbyte(uint8_t dev_addr, uint8_t mem_addr, uint8_t *p, uint8_t number) {
i2cStart();          // 发送起始命令
i2cSendData(dev_addr);  // 发送设备地址+写命令
i2cRecvACK();
i2cSendData(mem_addr);  // 发送存储地址
i2cRecvACK();
i2cStart();                // 发送起始命令
i2cSendData(dev_addr | 1);  // 发送设备地址+读命令
i2cRecvACK();
do {
      *p = i2cRecvData();
      p++;
      if (number != 1) i2cSendACK();  // send ACK
} while (--number);
i2cSendNAK();  // send no ACK
i2cStop();    // 发送停止命令
}

wsr2*** · 发表于 2024-11-21 20:46:41

Debu*** 发表于 2024-11-21 15:14
测试通过的程序：

您这个使用的是中断模式，我这里是想要轮询模式，不过我先烧录您的功能试试，谢谢

晓*** · 发表于 2024-11-21 21:39:57

wsr2*** 发表于 2024-11-21 20:46
您这个使用的是中断模式，我这里是想要轮询模式，不过我先烧录您的功能试试，谢谢 ...

中断方式和查询方式的体验是差不多的。

wsr2*** · 发表于 2024-11-22 09:01:47

晓*** 发表于 2024-11-21 21:39
中断方式和查询方式的体验是差不多的。

您这个中断方式实测修改为6M可以，但是我不知道我的查询方式为什么和您的按理是一样的，但是却有异常
