菜单学习，科学计算器：【SPI-OLED12864显示+实际键盘】@Ai8051U | 辛苦费已发

wy*** · 发表于 2024-11-21 00:03:17

菜单学习：
基于冲哥的虚拟显示科学计算器

科学计算器：使用Ai8051U+实际键盘+SPI-OLED12864 显示

项目简介

基于冲哥的虚拟显示科学计算器使用AI8051U+实际键盘+SPI-OLED12864 显示

项目功能

原理解析（硬件说明）

本项目由以下部分组成，电源部分、LED指示灯部分、主控部分、usb仿真下载部分，显示屏部分和矩阵按键部分，

本项目主要是通过矩阵按键扫描，主控对不同按键进行对应的控制操作并通过OLED显示屏显示。

电源电路、usb仿真下载电路和OLED显示屏电路均参考自AI官方开发板设计。
LED指示灯一共4个，一个5V电源指示灯，一个3.3V电源指示灯，还有两个IO指示灯，

目前程序中只使用了一个用做指示shift按键的状态。

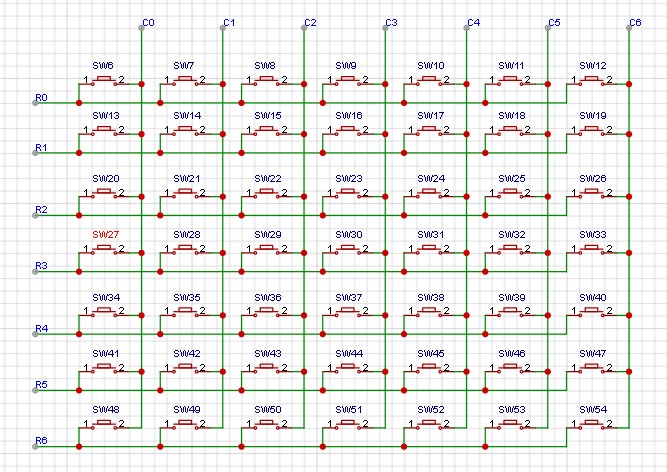

矩阵按键电路为7*7矩阵，行和列分别使用一组IO端口（P1和P0），方便程序按键扫描。

软件代码

见附件
本程序基于AI8051U的32bit模式，需要使用Keil C251编译
下载时主频选择40MHz

注意事项

根据AI官方手册，要想usb直接下载，需要先将P3.2接地然后上电即可进入usb下载模式。
由于P3.2口未用按键引出到地，所以首次下载需要将P3.2口（即屏幕接口的SCL脚）接地，

然后按一下usb接口下方的power按键实现重新上电的动作，

此时AI-isp软件出现如下界面然后就可以下载程序了

将复位脚用做IO口取消勾选，下次点击复位按键即可进入下载模式

科学计算器：

使用Ai8051U+实际键盘+SPI-OLED12864 显示

NT*** · 发表于 2024-11-21 08:06:06

牛

so*** · 发表于 2024-11-21 09:05:49

晚点下载看下，支不支持快捷键。

邮*** · 发表于 2024-11-21 10:02:09

神*** · 发表于 2024-12-22 10:23:05

楼主威武，有爱好者问：

能否来个 I2C-OLED12864版本的科学计算器

社区*** · 发表于 2024-12-23 10:45:03

I2C-OLED12864版本的科学计算器来了
使用硬件TFPU提高运算速度。
软件I2C 驱动 OLED12864。

calc_oled_iic.rar (81.37 KB, 下载次数: 61)

lgns*** · 发表于 2024-12-23 10:50:20

jackf*** · 发表于 2025-1-8 13:19:25

神*** · 发表于 2025-1-31 08:37:25

DMA-SPI, DMA-I2C 都有就更好了

tianji*** · 发表于 2025-2-8 08:08:11

收藏学习
