hids*** · 发表于 2025-1-31 13:39:42

学习支持一下

dyx*** · 发表于 2025-1-31 18:59:06

16集了，太厉害了！

何*** · 发表于 2025-1-31 19:50:03

新年好，冲哥，我对第十五集按键计数器还有疑问，我用擎天柱不能复现。1.将重装载值设置为65526，即10个脉冲进行一次计数，是否为按下按键超过一个计时单位就算一次计数。2.在最后显示的计算，我的理解是：如果第三次按下按键， Count_num = 10，这时 Count_T1 = 3，当前计数值为 65530，当前周期脉冲数 = 65530 - 65526 = 4，总脉冲数 = 3×10 + 4 = 34，就不符合现实结果，请问正确的理解是什么。

木*** · 发表于 2025-1-31 21:02:09

学习中

乐*** · 发表于 2025-2-1 13:38:02

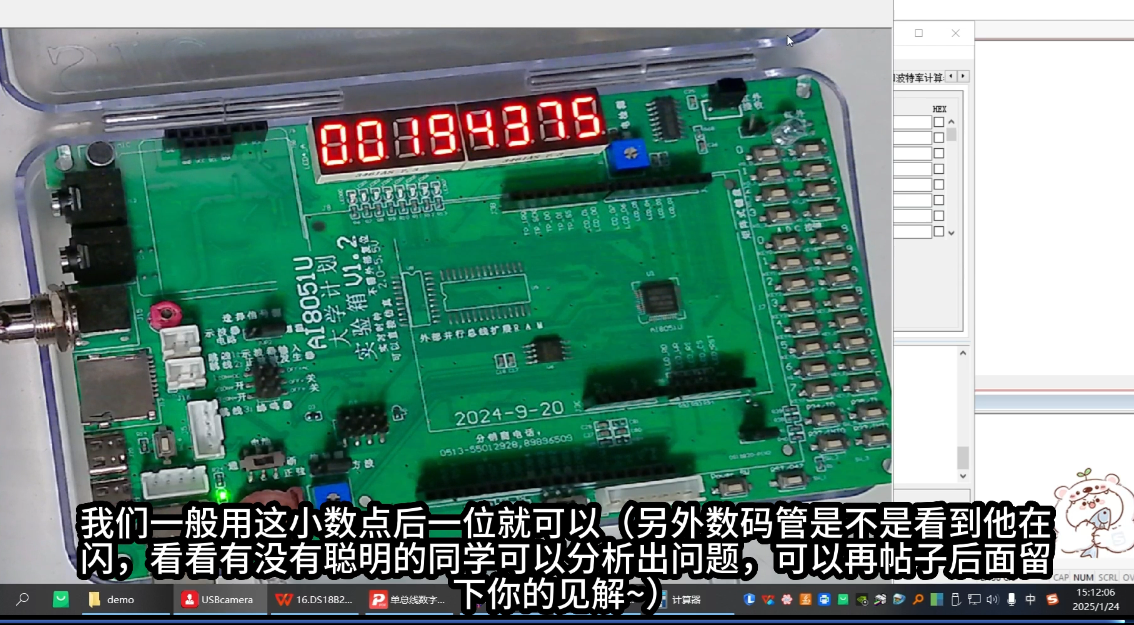

第十六集 DS18B20测温数码管闪烁问题

数码管闪烁是由于18B20的读写中采用了阻塞延时程序（软件延时）影响了主程序的运行，要采用非阻塞程序才能使数码管不闪烁。
非阻塞写法有多种，我现在找到了一种：定时器中断方式。用定时器中断来实现精确延时。
本程序中使用定时器1，设置定时长度为60us, 480us就是8个定时周期，420us正好是7个定时周期。
18B20全部的读写过程都在定时中断中实现

void Timer1_Isr(void) interrupt 3         //定时时间60us,就是60us走一步
{
        switch(t1_num)
                {
                case 0 :
                case 33 :
                bz = 1; DQ = 0; break;
                case 8 :                                                                                                                        //0-8步时间间隔480us
                case 41 :
                DQ = 1; break;
                case 9 :                                                                                                                        //8-9步时间间隔60us
                case 42 :
                bz = DQ; break;
                case 16 :                            //9-16步时间间隔420us
                case 49 :
                if(bz)                                                                                                                         //如果bz为1，则初始化失败，关闭定时器1，等待下次采集。
                {
                        TR1 = 0;
                        break;}
                else                                                                                                                                 //如果bz为0,则开始写入命令cmd[cmd_n++]
                {
                  dat = cmd[cmd_n++];
                        DQ = 0;
                        Delay1us();
                  dat >>= 1;
                        DQ = CY;
                        break;
                }
                case 17 : //cmd[0]
                case 18 :
                case 19 :
                case 20 :
                case 21 :
                case 22 :
                case 23 :

                case 25 : //cmd[1]
                case 26 :
                case 27 :
                case 28 :
                case 29 :
                case 30 :
                case 31 :

                case 50 : //cmd[2]
                case 51 :
                case 52 :
                case 53 :
                case 54 :
                case 55 :
                case 56 :

                case 58 : //cmd[3]
                case 59 :
                case 60 :
                case 61 :
                case 62 :
                case 63 :
                case 64 :
                 DQ = 1;
                 Delay1us();
                 DQ = 0;
                 Delay1us();                                          //开始下一位
                 dat >>= 1;
                 DQ = CY;
                break;
                case 24 :
                case 57 :
                DQ = 1;
                Delay1us();                                           //写第一个字节结束
                dat = cmd[cmd_n++];
                DQ = 0;
                Delay1us();                                           //写第二个字节
                dat >>= 1;
                DQ = CY;
                break;
                case 32 :
                DQ = 1;
                Delay1us();                                           //写第二个字节结束 0x44
                case 65 :
                DQ = 1;
                Delay1us();                                    //0xbe 命令发完
                dat = 0;
                dat >>= 1;
                DQ = 0;
                Delay1us();
                DQ = 1;
                Delay1us();
                if(DQ) dat |= 0x80;
                break;
                case 66 :
                case 67 :
                case 68 :
                case 69 :
                case 70 :
                case 71 :
                case 72 :

                case 74 :
                case 75 :
                case 76 :
                case 77 :
                case 78 :
                case 79 :
                case 80 :
                dat >>= 1;
                DQ = 0;
                Delay1us();
                DQ = 1;
                Delay1us();
                if(DQ) dat |= 0x80;
                break;
                case 73 :
                TempL = dat;
                dat = 0;
                dat >>= 1;
                DQ = 0;
                Delay1us();
                DQ = 1;
                Delay1us();
                if(DQ) dat |= 0x80;
                break;
                case 81 :
                TempH = dat;
                TR1 = 0;
                break;
                default : break;
                }
        t1_num++;
}
复制代码

欲了解详情请点击下面链接
AI8051U教学视频课后小练 - 第3页 - 学习打卡区 | 感悟国芯技术交流网站 - AI32位8051交流社区

demo3.zip (206.9 KB, 下载次数: 148)

jce*** · 发表于 2025-2-1 17:36:54

第一集主要演示了功能，知道为什么要学好这一课，以及有非常实用的硬件功能。
Ai8051U的强项：
从STC 进化到AI
1.屏幕显示和视频播放（flash编程器）：优化了QSPI的一些Flash芯片的读写能，对于视频播放有了质的提升

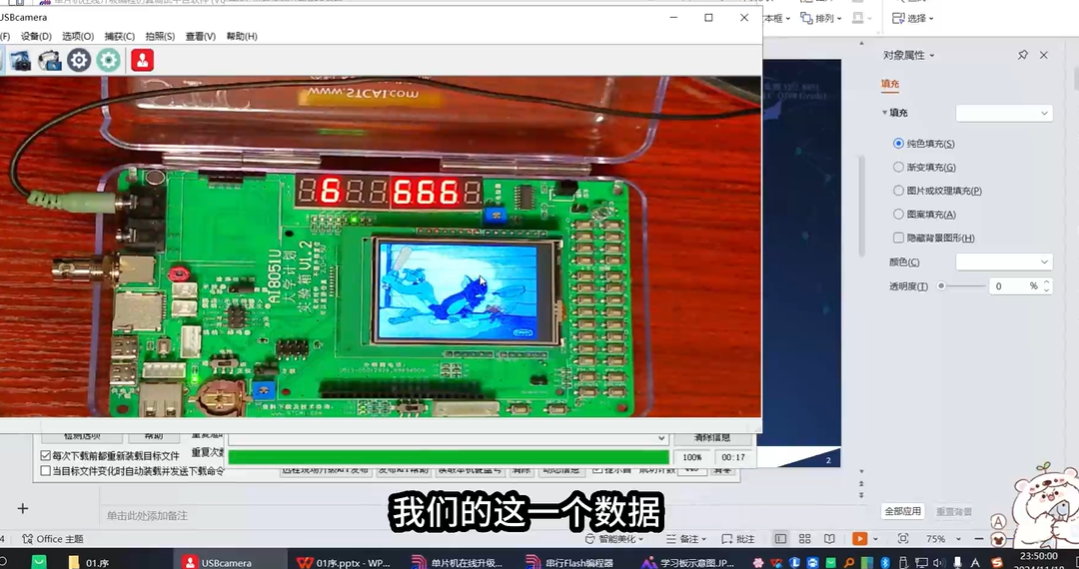

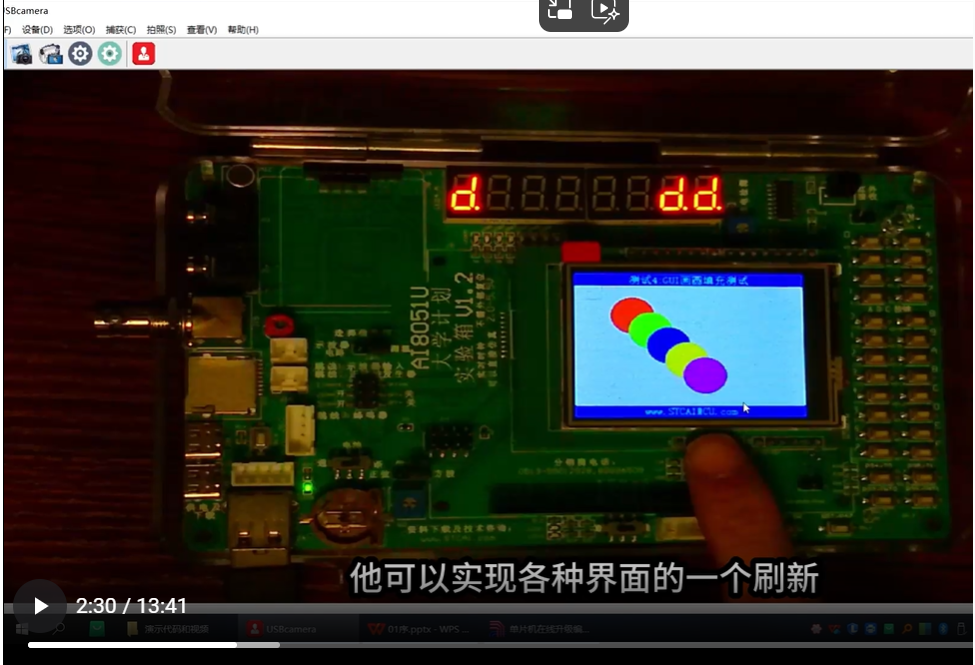

（1）屏幕显示：
屏幕截图 2025-02-01 165031.png
