《8051U深度入门到32位51大型实战视频》,【免费 + 包邮送】实验箱@Ai8051U，100万套

XHB79*** · 发表于 2024-12-21 13:54:38

周期性多任务，讲的不错！有点理解了。多发点视让大家学习学习。祝愿国产单片机越做越好！

lcl*** · 发表于 2024-12-21 14:03:15

macr*** 发表于 2024-12-16 04:26
第七集定时器中断
了解了定时器的执行过程
配置定时器：设置定时器的工作模式、初值、是否启用中断等。

好思路。

aska*** · 发表于 2024-12-21 21:29:31

第九集和第十集是还没有发资料吗？

我行*** · 发表于 2024-12-21 22:40:54

打卡第四集，继续努力学习。。。

蓝*** · 发表于 2024-12-22 07:18:55

神*** 发表于 2024-11-19 11:23

学到了

小*** · 发表于 2024-12-22 12:02:09

# 第一集新建工程相关
- 51的新建工程需要注意Memory model,一般选择XSmall即可，tiny模式串口无法正常工作，原理至今还不是很清楚。
- 因为新建的工程默认为tiny模式，修改到XSmall即可。
![image.png](data/attachment/forum/202412/22/114726qlswlzw2idwfkpsv.png "image.png")

- 然后添加c文件到项目中就可以快乐的写代码了。
- AI8051 IO单独操作的方法，
- PnM1&=~0x20;给P15设置为推挽输出。P1M1的第五位置为0
- PnM0|=0x20;//P1M0的第五位置为1
```c
#include"AI8051U.h"
#include"intrins.h"//一定要加这两个头文件
typedef unsigned char u8;
typedef unsigned short int u16;
void delay_us(u16 us)
{
	do
	{
		NOP36();
	}
	while(us--);//us--需要先对us进行减一次，然后赋值给us,然后判断一次，一共需要4个指令周期，NOP36是36个指令周期，40*25=1000ns=1us
    //MOV R6,R7 //1个指令周期
    //DEC R7,#0X01//1个指令周期
    //CJNE R6,#0X00,C:0X0005//如果发生跳转，就是3个指令周期，正常情况为2个指令周期。
}
void delay_ms(u16 ms)	//unsigned int
{
	do
	{
		delay_us(1000);//减少对函数的调用，增加性能
	}while(--ms);
}
void main()
{
	P0M0=0XFF;
	P0M1=0X00;//设置P0的IO为推挽输出
		while(1)
		{
			P00=1;//设置P00口为高电平
			delay_ms(500);
			P00=0;
			delay_ms(500);//设置P00口为低电平
		}
}

第二集不停电烧录

使用手册中的电路可以进行不停电烧录，挺方便的。
打开AIapp-ISP-v6.xx.exe软件，选择你需要烧录的hex文件，如果没有的话，去keil的魔法棒（options for target）中的output那一栏，勾选Create HEX file，点击OK，关闭这个（options for target）之后编译一下即可。hex文件一般在工程文件所在的目录下，找Objects。一般来说，默认的hex创建路径就在这个目录下。
然后直接下载编程即可。

第三集点亮rgb灯

先上代码，
基本上就是根据ws2812b的手册，确定发送数据的高低电平的长度就行。

#include "AI8051U.h"
#include "intrins.h"

typedef unsigned char u8;
typedef unsigned short int u16;

// 延时1us的时间为1000ns/25ns=40；
//  1/Fosc=x ns
//  1000ns/(1/Fosc)ns= x 个时钟周期
//  实际计算时：1000e-9*Fosc=x 个时钟周期
//  while(i--)四个时钟周期，(x-4)=NOP(val);延时1us所需要的时间
//这个代码使用的是IO口高低电平进数据发送。
u8 LED1[3]; // 红色（R=255, G=0, B=0）
u8 LED2[3]; // 绿色（R=0, G=255, B=0）
u8 color_table[5][3] = {
    {0xFF, 0x00, 0x00}, // 红色
    {0x00, 0xFF, 0x00}, // 绿色
    {0x00, 0x00, 0xFF}, // 蓝色
    {0xFF, 0xFF, 0x00}, // 黄色
    {0xFF, 0x00, 0xFF}  // 紫色
};
#define LED_PIN P15
// 该延时函数仅在40Mhz下是准确的，其他频率需要自行计算NOPx()的值
void delay_us(u16 us)
{
    do
    {
        NOP(36);
    } while (us--); // us--需要先对us进行减一次，然后赋值给us,然后判断一次，一共需要4个指令周期，NOP36是36个指令周期，40*25=1000ns=1us
    // MOV R6,R7 //1个指令周期
    // DEC R7,#0X01//1个指令周期
    // CJNE R6,#0X00,C:0X0005//如果发生跳转，就是3个指令周期，正常情况为2个指令周期。
    // 方案2
    // NOP40();
}
void delay_ms(u16 ms) // unsigned int
{
    do
    {
        delay_us(1000); // 减少对函数的调用，增加性能
    } while (--ms);
}
void send_byte(unsigned char byte)
{
    unsigned char i;
    for (i = 0; i < 8; i++)
    {
        if (byte & 0x80)
        {                // 如果最高位为 1
            LED_PIN = 1; // 发1 低电平为0.3us
            delay_us(1); //
            LED_PIN = 0;
            NOP13();
        }
        else
        {                // 如果最高位为 0
            LED_PIN = 1; // 发0 高电平为0.3us
            NOP13();     //
            LED_PIN = 0; //
            delay_us(1);
        }
        byte <<= 1; // 左移 1 位，准备发送下一位
    }
}

void switch_to_next_color(u8 *LED, u8 index)
{
    unsigned char i;
    LED[0] = color_table[index][0]; // G
    LED[1] = color_table[index][1]; // R
    LED[2] = color_table[index][2]; // B

    for (i = 0; i < 3; i++)
    {
        send_byte(LED[i]); // 发送每个颜色字节（G, R, B）
    }
}

void ws2812b_reset()
{
    LED_PIN = 0;
    delay_us(300); // 拉低时间大于 50 微秒即可
}
// 主程序
void main()
{

    u8 index1 = 0; // LED1 的颜色索引
    u8 index2 = 2; // LED2 的颜色索引

	P_SW2 = 0X80;
    CKCON = 0x00;
    WTST = 0x00;
    P4M0 = 0X00;
    P4M1 = 0X00;
    P1M0 |= 0x20;//设置P15为数据输出口
    P1M1 &= ~0x20;
    while (1)
    {
        ws2812b_reset();
        switch_to_next_color(LED1, index1);
        switch_to_next_color(LED2, index2);
        index1 = (index1 + 1) % 5; // 颜色表循环
        index2 = (index2 + 1) % 5; // 颜色表循环
        // 延时 5 毫秒，避免过快发送
        delay_ms(500);
    }
}
- 效果图

![IMG_20241222_1120511.jpg](data/attachment/forum/202412/22/115343m21a668fk6cm8k7j.jpg "IMG_20241222_112051[1].jpg")

第四集串口使用

#include "AI8051U.h"
#include "intrins.h"
#include "stdio.h"
#define FOSC 40000000UL
#define BRT (65536 - (FOSC / 115200 + 2) / 4)
char buffer[16];
bit busy;
char wptr;
char rptr;
typedef unsigned char u8;
typedef unsigned int u16;
void delay_ms(u16 ms) // unsigned int
{
    u16 i = 0;
    do
    {
        for(i=0;i<900;++i)//11059200 243即可,40M i=900即可
        NOP40(); // 减少对函数的调用，增加性能
    } while (--ms);
}
void Uart2Isr() interrupt 8
{
    if (S2TI)
    {
        S2TI = 0;
        busy = 0;
    }
    if (S2RI)
    {
        S2RI = 0;
        buffer[wptr++] = S2BUF;
        wptr &= 0x0f;
    }
}
void Uart2Init()
{
    P_SW2 = 0x80;
    S2CFG = 0x01;
    S2CON = 0x50;
    T2L = BRT;
    T2H = BRT >> 8;
    T2x12 = 1;
    T2R = 1;
    wptr = 0x00;
    rptr = 0x00;
    busy = 0;
        P1M0&=~0X0C;
		P1M1&=~0X0C;
    IE2 = 0x01;
    EA = 1;
}
void Uart2Send(char dat)
{
    while (busy)
        ;
    busy = 1;
    S2BUF = dat;
}
void Uart2SendStr(char *p)
{
    while (*p)
    {
        Uart2Send(*p++);
    }
}
char putchar(char c)
{
	Uart2Send(c);
	return c;
}
// 主程序
void main()
{
	u16 index=0;
    P_SW2 = 0X80;
    CKCON = 0x00;
    WTST = 0x00;
    Uart2Init();
    Uart2SendStr("Uart Test !\r\n");
		printf("%d\n",index);
    while (1)
    {

			for(index=0;index<10;++index)
			{
				printf("Uart Test index=%d!\r\n",index);
        		delay_ms(1000);
			}

    }
}
- 主要的重点在于使用printf函数进行串口输出打印。加一个stdio.h的头文件，然后重定义一下putchar函数。
char putchar(char c)
{
	Uart2Send(c);
	return c;
}

![image-2.png](data/attachment/forum/202412/22/114917yldlkwxot9kdizk3.png "image-2.png")

第五集按键使用

按键io初始化

void GPIO_init()
{
	P_SW2 = 0X80;
    CKCON = 0X00;
    WTST = 0X00;
    P2M0 = 0X00;
    P2M1 = 0X00;
    P1M0 &= ~0x10;//设置P14为双向口
    P1M1 &= ~0x10;
    P5M0 &= ~0x0c;//设置P52，P53为双向口
    P5M1 &= ~0x0c;
    P4M0 = 0X00;//设置P4为双向口
    P4M1 = 0X00;
    P1IM0 &=~0X10;//设置P14为下降沿中断
    P1IM1 &=~0X10;
    P1INTE|= 0x10;
    P5IM0 &=~0x0c;//设置P52 P53为下降沿中断
    P5IM1 &=~0x0c;//
    P5INTE|= 0x0c;//使能P52 P53中断
    P1INTE|= 0x10;
}

中断执行

void common_isr() interrupt 13
{
unsigned char intf;
unsigned char intf_5;
intf = P1INTF;
intf_5 = P5INTF;

    if(intf&0x10)//使用char型临时变量判断中断是否到来。
    {
        flag_ = 1;
    }
    if(intf_5&0x08)
    {
        flag_ = 3;

    }
    if(intf_5&0x04)
    {
        flag_ = 2;
    }
    P1INTF&=~0X10;//清除中断标志位
    P5INTF&=~0X0c;
}

把下面的代码。新建一个文件isr.asm,添加到项目中。由于中断向量大于31，借用13号中断地址入口。

CSEG AT 0133H
JMP P1INT_ISR
P1INT_ISR:
JMP 006BH
CSEG AT 0153H
JMP P5INT_ISR
P5INT_ISR:
JMP 006BH
END

第六集多文件编译

全局变量一定定义在头文件下面，函数声明和定义的前面
函数在单独的C文件中需要有定义，在头文件中声明。需要调用这个函数的文件夹，需要extern 该函数的声明。
具体demo见附件

第七集 pwm使用

这个代码实现的功能为在PWMA的P00 和P01输出一个互补带死区的PWM波。用于驱动电机。

#include "AI8051U.H"
#include "intrins.h"

int main(void)

{
	P_SW2 = 0X80;
	CKCON = 0x00;
	WTST = 0x00;
	P0M1 = 0x00;
	P0M0 = 0xFF;
	P1M1&=~0x80;
	P1M0|=0x80;

	PWMA_ENO = 0xFF;
	PWMA_PS = 0x01;
	PWMA_PSCRH = 0x00;//预分频寄存器
	PWMA_PSCRL = 0x00;
	PWMA_DTR = 0x10;
 	PWMA_CCMR1 = 0x68;
	PWMA_CCMR2 = 0x68;
	PWMA_CCMR3 = 0x68;
	PWMA_CCMR4 = 0x68;
	PWMA_ARRH = 0x08;
	PWMA_ARRL = 0x00;
	PWMA_CCR1H = 0x04;
PWMA_CCR1L = 0x00;
PWMA_CCR2H = 0x02;
PWMA_CCR2L = 0x00;
PWMA_CCR3H = 0x01;
PWMA_CCR3L = 0x00;
PWMA_CCR4H = 0x01;
PWMA_CCR4L = 0x00;

PWMA_CCER1 = 0x55;
PWMA_CCER2 = 0x55;
//配置通道输出使能和极性
//配置通道输出使能和极性
PWMA_BKR = 0x80;
PWMA_IER = 0x02;
PWMA_CR1 = 0x01;
EA = 1;
P17=1;
while (1);
}
void PWMA_ISR() interrupt 26
{
if(PWMA_SR1 & 0X02)
{
P03 = ~P03;
PWMA_SR1 &=~0X02;
}
}

补充说明

时钟周期、机器周期、指令周期

机器周期、时钟周期和指令周期是8051单片机中的重要概念。

时钟周期：单片机时钟信号的一个完整周期，即时钟源的周期，通常由晶振频率决定。
机器周期：单片机执行基本操作所需的时间，通常由时钟周期数来决定。例如8051的一个机器周期为12个时钟周期。AI8051是单时钟/机器周期(1T)的单片机
指令周期：执行一条指令的时间，通常由多个机器周期组成。
由于AI8051为单时钟机器周期的单片机，所以其执行一条指令的时间为一个时钟周期。
在40MHz的时钟下，时钟周期为1/40,000,000 = 25ns，因此一个机器周期为25ns。
延时1us：1us = 1000ns，因此需要延时1000ns / 25ns =40；
延时1ms：1ms = 1,000,000ns，延时1000000ns / 25ns = 40000。
所以ai8051的较为精确的延时函数计算公式为

1/Fosc=x ns
1000ns/(1/Fosc)ns= x 个时钟周期
实际计算时：1000e-9*Fosc=x 个时钟周期
while(i--)四个时钟周期，(x-4)=NOP(val);延时1us所需要的时间

可以通过以下代码实现延时：
while(--us)

MOV R6,R7 //一个指令周期
DEC R7,#0X01//一个指令周期
CJNE R6,#0X00,C:0X0005//如果发生跳转，就是3个指令周期，正常情况为2个指令周期。

alt text

void delay_us(u16 us)
{
	do
	{
		NOP36();
	}
	while(us--);//us--需要先对us进行减一次，然后赋值给us,然后判断一次，一共需要4个指令周期，NOP36是36个指令周期，40*25=1000ns=1us
    //MOV R6,R7 //1个指令周期
    //DEC R7,#0X01//1个指令周期
    //CJNE R6,#0X00,C:0X0005//如果发生跳转，就是3个指令周期，正常情况为2个指令周期。
}
void delay_ms(u16 ms)	//unsigned int
{
	do
	{
		delay_us(1000);//减少对函数的调用，增加性能
	}while(--ms);
}
//如果实现ns级别的延时，直接NOP(40),40*25ns=1us

这种方法给出了粗略的延时，可以根据需要微调延时精度。

上面文件的源代码，这里

upload 附件：test_51.zip

我使用板子的原理图

upload 附件：SCH_Schematic1_2024-12-22.pdf

小*** · 发表于 2024-12-22 12:03:37

小*** 发表于 2024-12-22 12:02
# 第一集新建工程相关
- 51的新建工程需要注意Memory model,一般选择XSmall即可，tiny模式串口无法正常工作 ...

图片暂时看不了不知道为啥

白水大*** · 发表于 2024-12-22 12:40:48

学习中

jackf*** · 发表于 2024-12-22 13:06:06

52281*** 发表于 2024-12-20 10:34

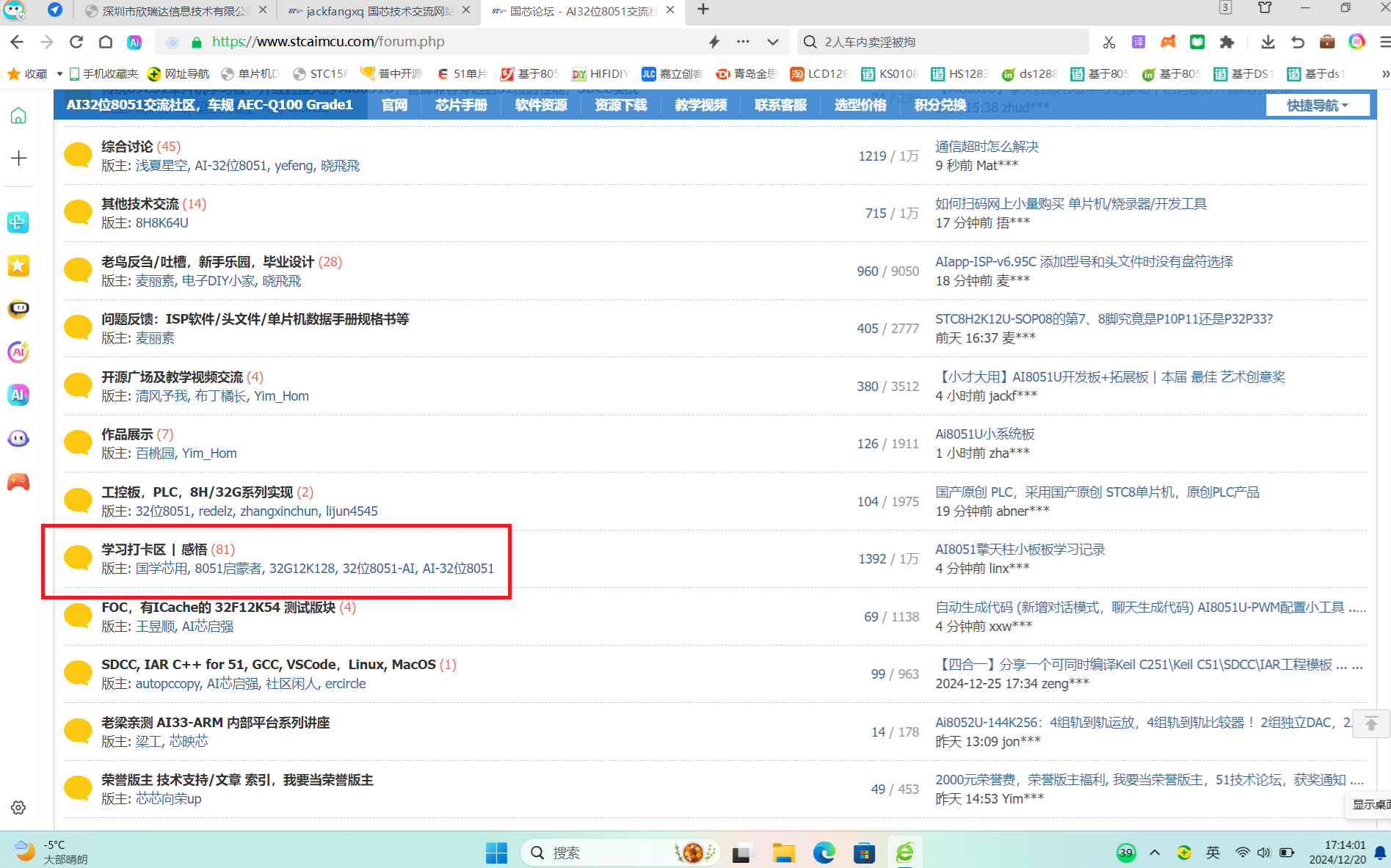

学习打卡区在那里？

论坛主页下边

wamc*** · 发表于 2024-12-22 14:19:28

定时器编译警告，哪里出错了
找到问题了，原来是魔法棒里设置的4字节中断不打√
