《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套

winds***

打卡学习了，亲们

yong***

继续学习

Yvsi***

继续学习

winds***

PCA第一次学习

yong***

继续学习

dyx***

学习打卡

szhj***

请教下，我用擎天柱核心板下载程序提示这个情况是什么原因?

AI***

szhj*** 发表于 2025-9-1 14:39
请教下，我用擎天柱核心板下载程序提示这个情况是什么原因?

先按住INT0，按POWER，松POWER，最后松INT0。此时串口处会识别出USB-Writer，就可以正常下载了。

芯***

szhj*** 发表于 2025-9-1 14:39
请教下，我用擎天柱核心板下载程序提示这个情况是什么原因?

【USB 下载方法 一，P3.2 按键，再结合停电上电 进自带USB直接下载】
1、按下板子上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
---电子开关是按下停电后, 再松开就是上电
    等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，
   就与 P3.2 状态无关了，这时可以松开 P3.2 按键
   (P3.2 在用户程序区可做其它任意用途)
---传统的机械自锁紧开关是按上来停电，按下去是上电
3，点击电脑端下载软件中的【下载/编程】按钮
     (注意:USB 下载与串口下载的操作顺序不同)
下载进行中，几秒钟后，提示下载成功!

【USB 下载方法 二，复位管脚低电平复位， 进自带USB直接下载】
USB 连接好并已上电的情况下，外部按键复位也可进入 USB 下载模式，
注意:P4.7-nRST 出厂时默认是 P4.7-I/0 功能，
要改为复位功能，需 ISP 烧录时取消 设置复位脚用作 I/0口，停电一次再上电才生效，
程序区中用户程序也可改为复位脚或 I/0，这个立即生效。
1，按下 P4.7-nRST 外接的低电平复位按键复位 MCU，松开复位键，
MCU从系统程序区启动，判断是否要下载用户程序，
等待电脑端 ISP 下载软件中自动识别出“(HID1)USB writer”后
2，点击电脑端下载软件中的【下载/编程】按钮下载进行中，
几秒钟后，提示下载成功!

【USB 下载方法 三，从用户程序区软复位到系统区下载】
USB 连接好并已上电的情况下，
从用户程序区软复位到系统区也可进入 USB 下载模式
1，在用户程序区运行软复位到系统区的程序，
   就是IAP CONTR 寄存器送 60H。
   等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后
2，点击电脑端下载软件中的【下载/编程】按钮
   下载进行中，几秒钟后，提示下载成功!

szhj***

AI*** 发表于 2025-9-1 14:49
先按住INT0，按POWER，松POWER，最后松INT0。此时串口处会识别出USB-Writer，就可以正常下载了。

...

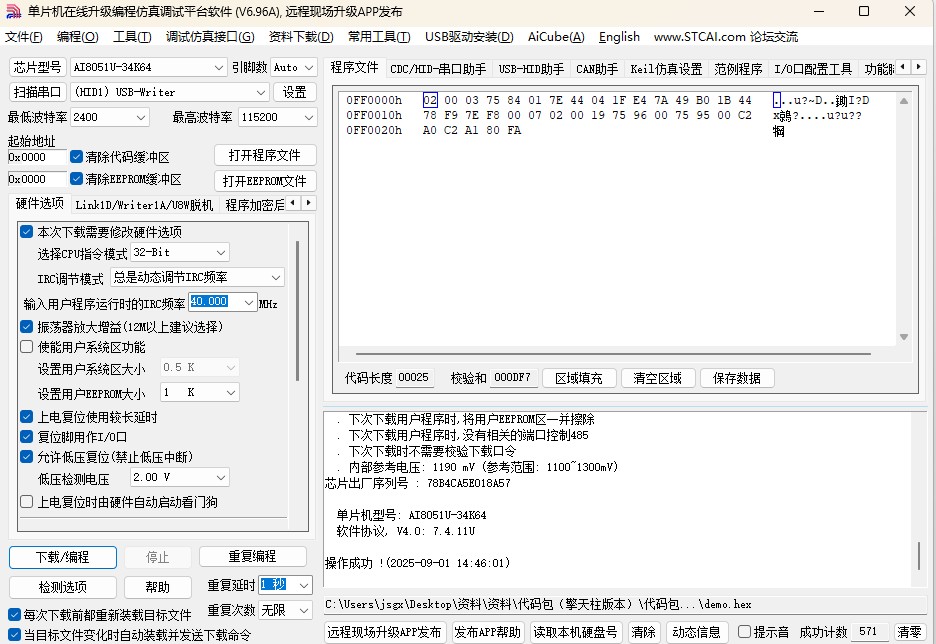

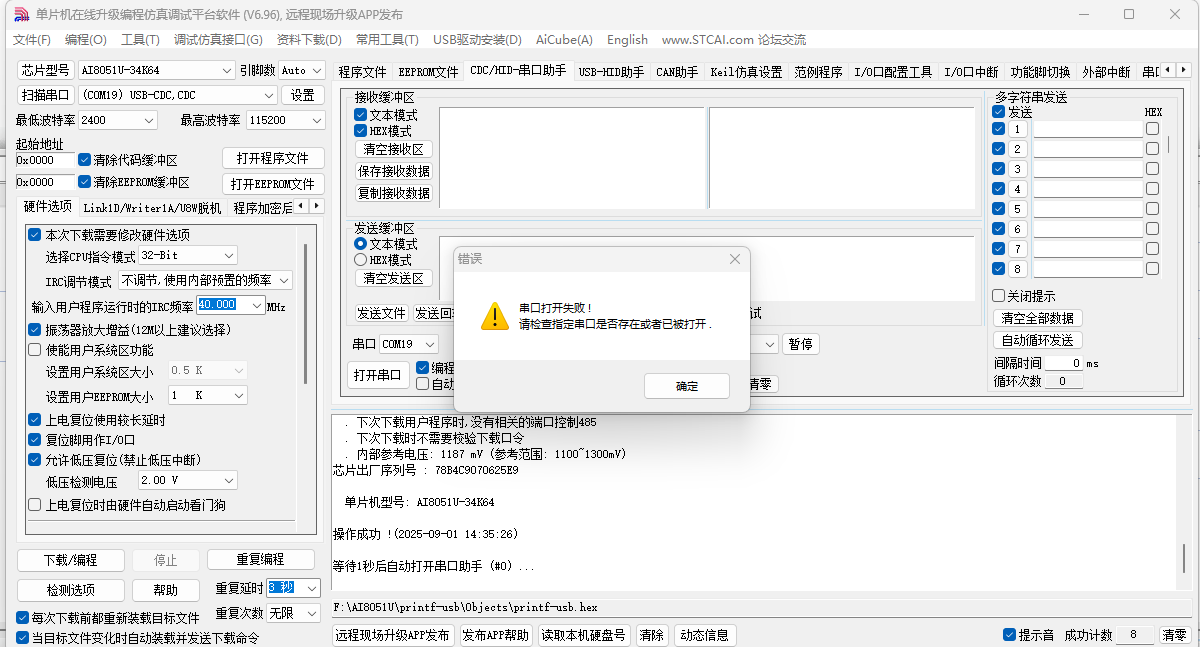

步骤是按这样操作的，也识别到了USB-Writer,点击下载程序，看到跑完了进程，后面就弹出这个提示。程序应该是下载成功了，就是后面查看打印数据 这里打不开串口。
