STC8H1K08的ADC-Vref供电pin在特定状态损坏

qq6035***

各位大佬早上好,最近调试STC8H1K08使用了独立的ADC-Vref供电pin效果那是绝对的漂亮,ADC按秒上传数据运行超过12小时后只移动了一个数字,这个结果是显而易见的稳定.
为了稳定ADC-Vref供电我使用TL431稳压并联了2200U的大电解,这样的电路没想到出现严重后果,在偶然对地短路P5V时会把Vcc pin 和ADC-Vref pin 烧短路,验证时已经连续烧坏3片芯片,外围没有其他风险电路只接了USB 5V电源串联10欧电阻供P5V Vcc,怀疑在短路Vcc时ADC-Vref 不能同步泄放导致瞬间电流倒灌,然后内部过流烧毁Vcc和ADC-Vref内部电路结构.后来把ADC-Vref 并联的2200U更改为22U后没有再次烧坏ADC-Vref pin现象 .

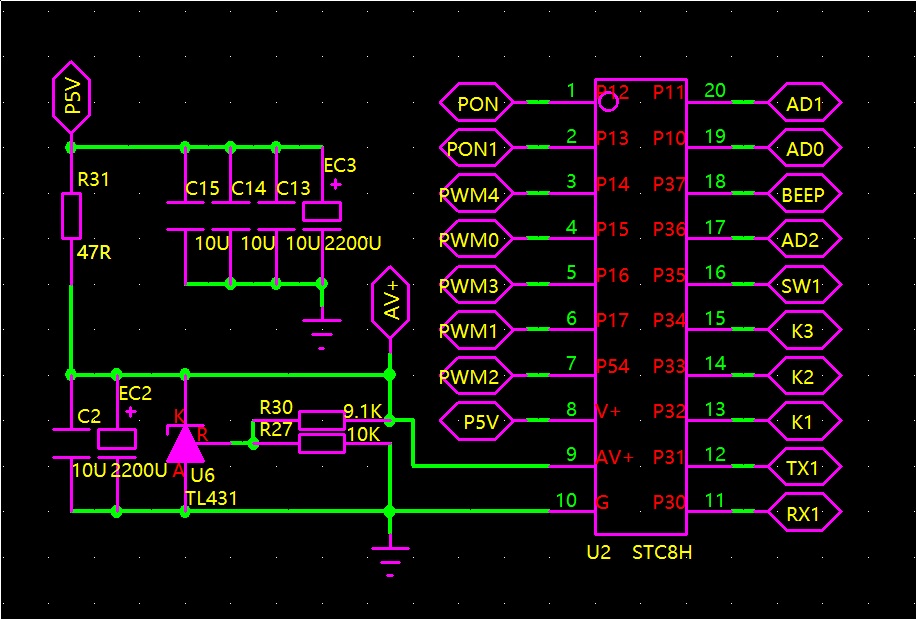

STC8H供电电路

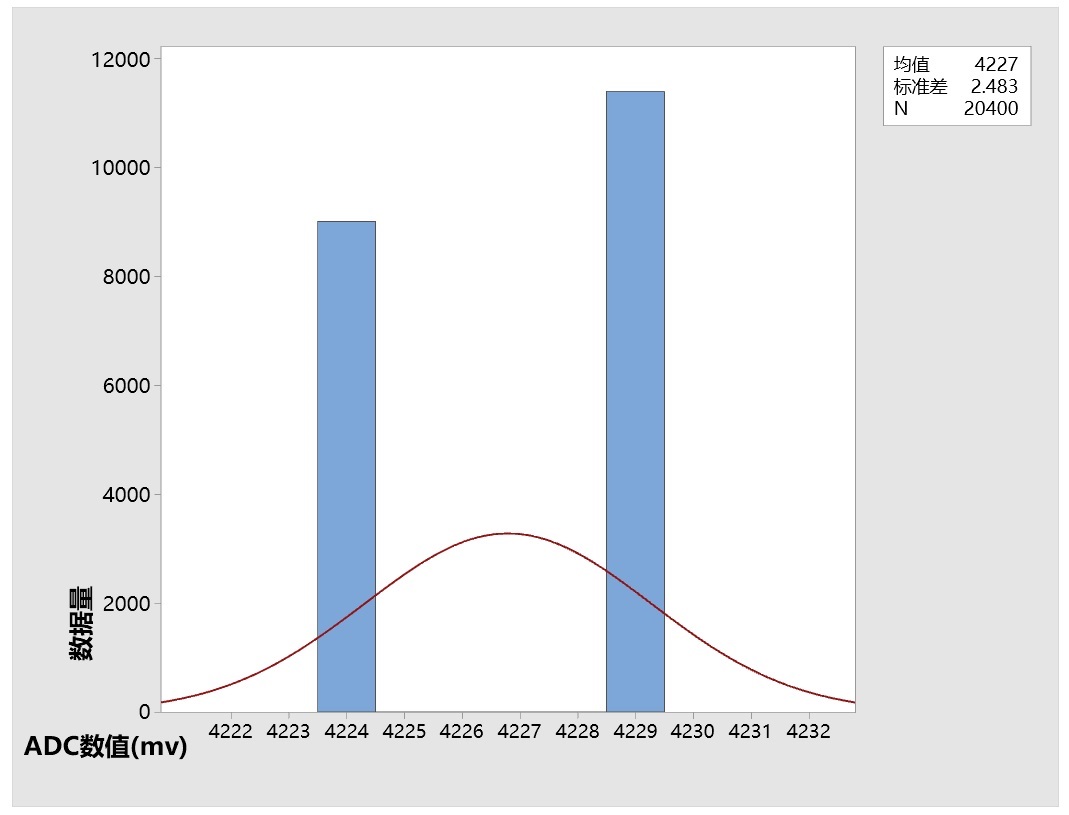

STC8H ADC输出数据统计图

神***

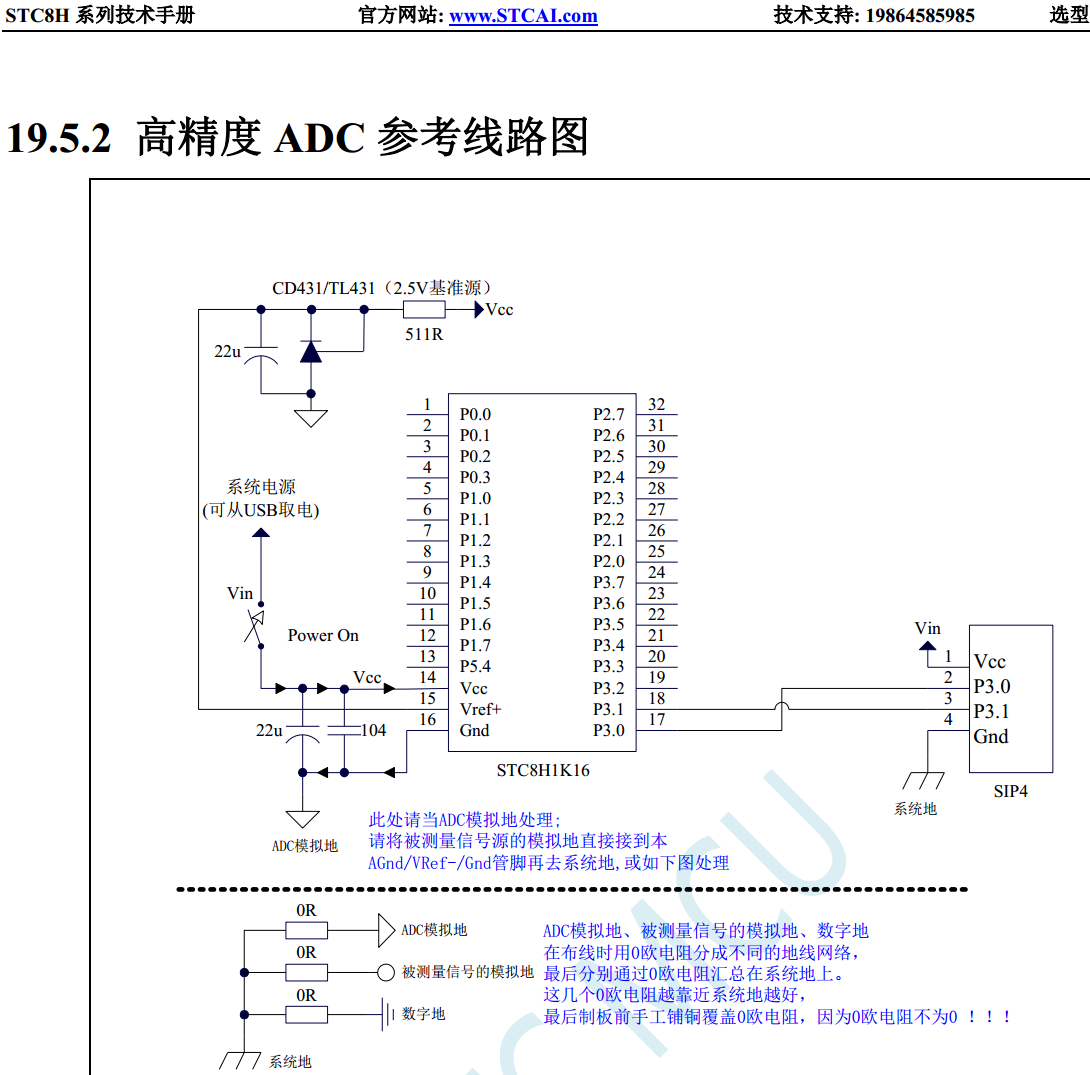

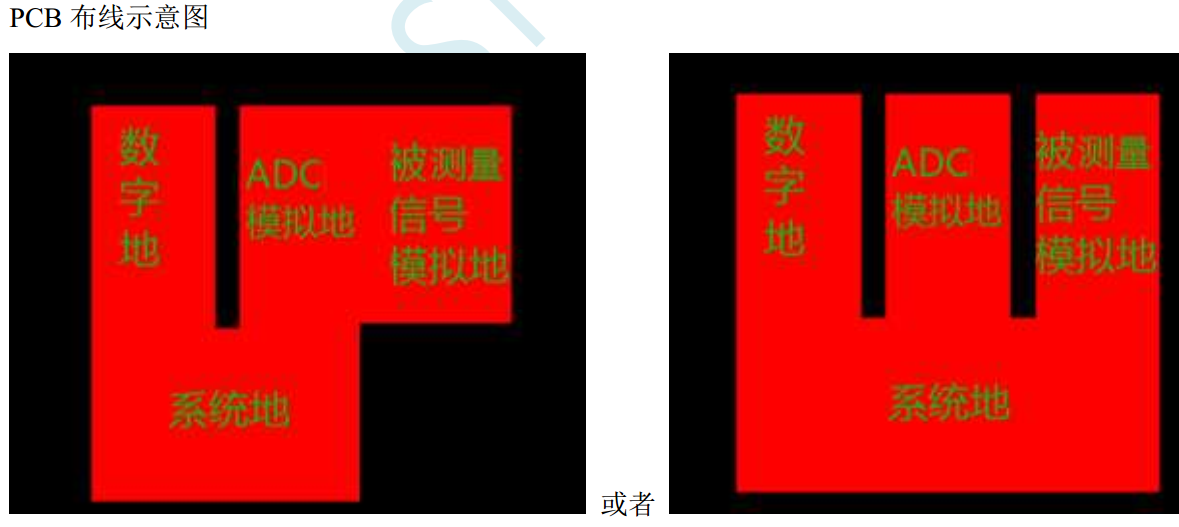

STC8H系列中文数据手册,  2023/3/1http://www.stcmcudata.com/STC8F-datasheet/STC8H.pdf

神***

电源端加上如下保护电路 【R11-自恢复保险丝 , D1-5.6V/5W的稳压管】

神***

[22uF, 16V, 0603]电容RMB0.0285

梁***

原因很简单，短路VCC与GND时，2200uF电容通过VREF引脚与VCC之间的嵌位二极管大电流倒灌，瞬间烧毁IO和电源引脚。

TL431不要接电容，本身是一个有放大功能的器件（可以看其内部电路），并联一个10uF的电容可以稳定工作，但并联1uF以下的电容可能会出现振荡。
所以，TL431工作于2.5V时输出不要接电容，本身就有低至0.3欧姆的电阻，很低的噪声。
