怪！ST7735S，软件SPI显示没有问题，改成硬件SPI就花屏。

打卡等级：常住居民III
打卡总天数：181
最近打卡：2025-05-17 21:14:35

4 主题	21 回帖	691 积分

积分: 691

发表于 2024-11-18 15:08:18 | 显示全部楼层 |阅读模式

使用AI8051U驱动0.96寸TFT屏幕（ST7735S），
软件SPI显示正常，改成硬件SPI就花屏。
花屏应该是已经初始化成功，但是没有显示数据。
使用逻辑分析仪抓输出，输出的数据也正常。

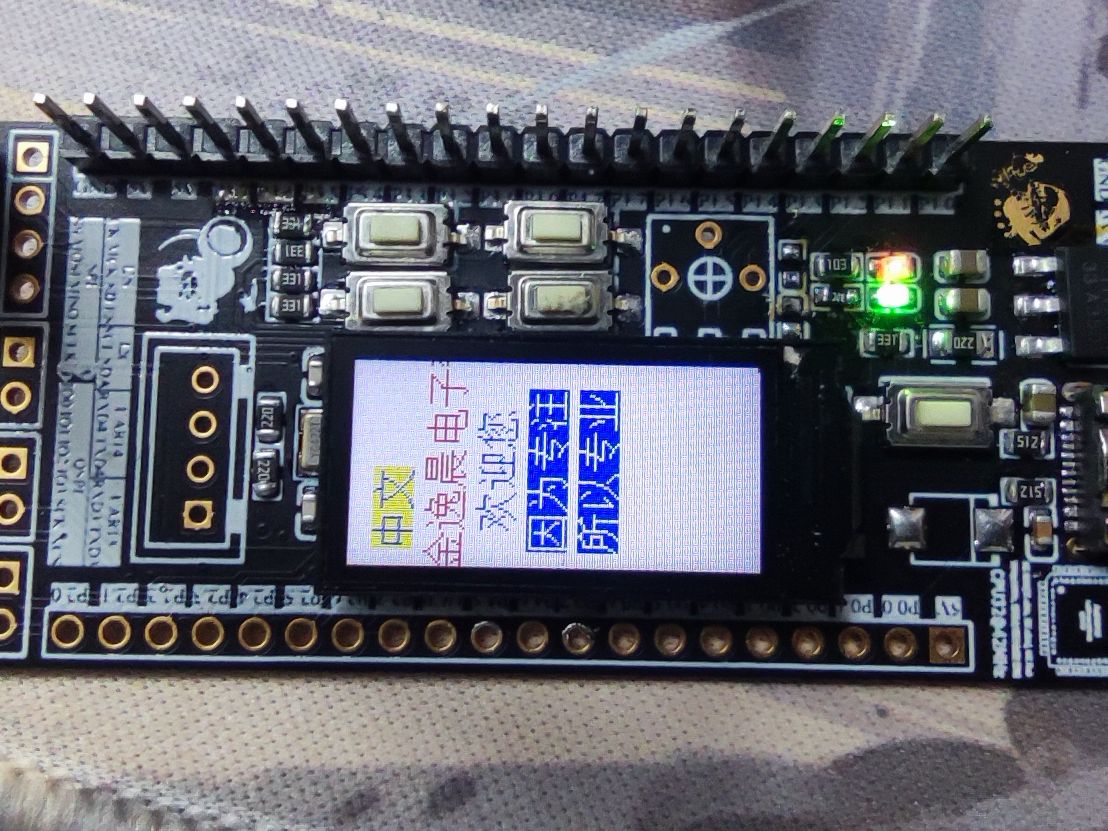

以下是TFT显示情况和逻辑分析仪结果。
附件是软件SPI工程和硬件SPI工程

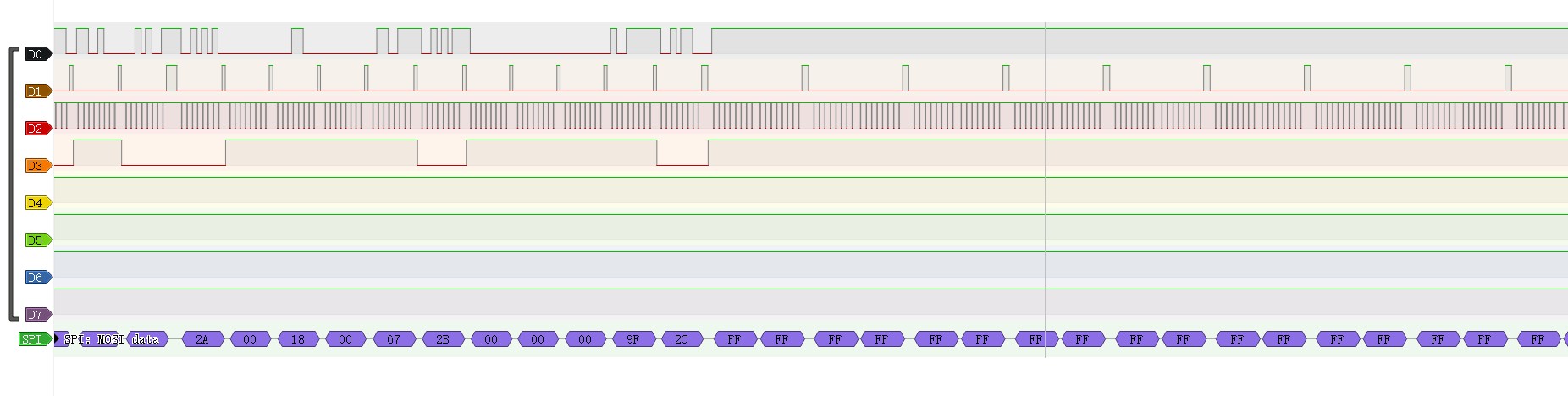

👆软件SPI和逻辑分析仪数据（部分）

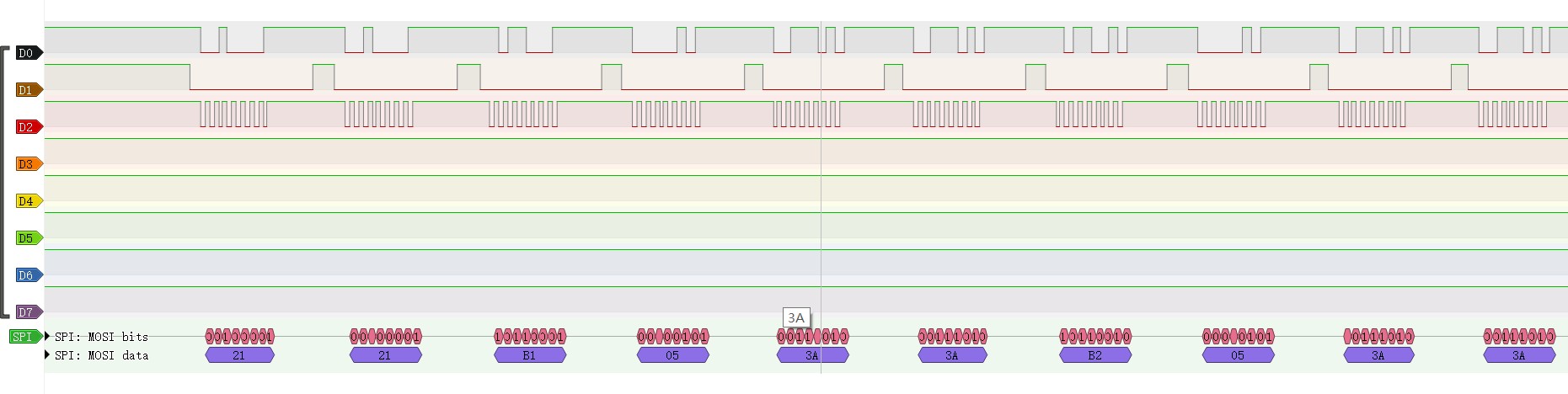

👆硬件SPI和逻辑分析仪数据（部分）

37.63 KB, 下载次数: 128

软件SPI驱动ST7735S

35.96 KB, 下载次数: 119

硬件SPI驱动ST7735S

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：546
最近打卡：2025-09-02 06:28:13

已绑定手机

85 主题	6045 回帖	1万积分

积分: 11106

发表于 2024-11-18 15:45:56 | 显示全部楼层

是不是硬件SPI速度过快

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：264
最近打卡：2025-08-27 08:55:55

52 主题	171 回帖	2053 积分

积分: 2053

发表于 2024-11-18 18:07:35 | 显示全部楼层

能跑到花屏，说明初始化已经完成了。
根据经验，可以检查配置硬件SPI外设时，增加寄存器HSCLKDIV的值，寄存器SPCTL的值

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：57
最近打卡：2025-02-15 09:09:48

已绑定手机

8 主题	26 回帖	306 积分

积分: 306

发表于 2024-11-18 19:16:45 | 显示全部楼层

AI8051U的P1口SPI1_Init
{

SPCTL = 0xDE; //SPI控制寄存器
SPSTAT = 0xC0; //SPI中断寄存器写‘1’复位
}

这样写到底对不对啊，P1口需要给P_SW1置位吗？
ST7735S搞了一下午硬件SPI就是不通，还不如就用软件跑呢。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：170
最近打卡：2025-09-02 10:36:53

777 主题	1万回帖	1万积分

积分: 18919

发表于 2024-11-18 19:51:33 | 显示全部楼层


https://www.stcaimcu.com/forum.p ... mp;extra=#pid103033

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：229
最近打卡：2025-09-03 04:32:26

已绑定手机

136 主题	459 回帖	653 积分

积分: 653

发表于 2025-4-29 15:58:34 | 显示全部楼层

感谢分享。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：170
最近打卡：2025-09-02 10:36:53

777 主题	1万回帖	1万积分

积分: 18919

发表于 2025-7-12 18:34:43 | 显示全部楼层

硬件SPI，输出设置为强推挽，输入设置成准双向口

回复
