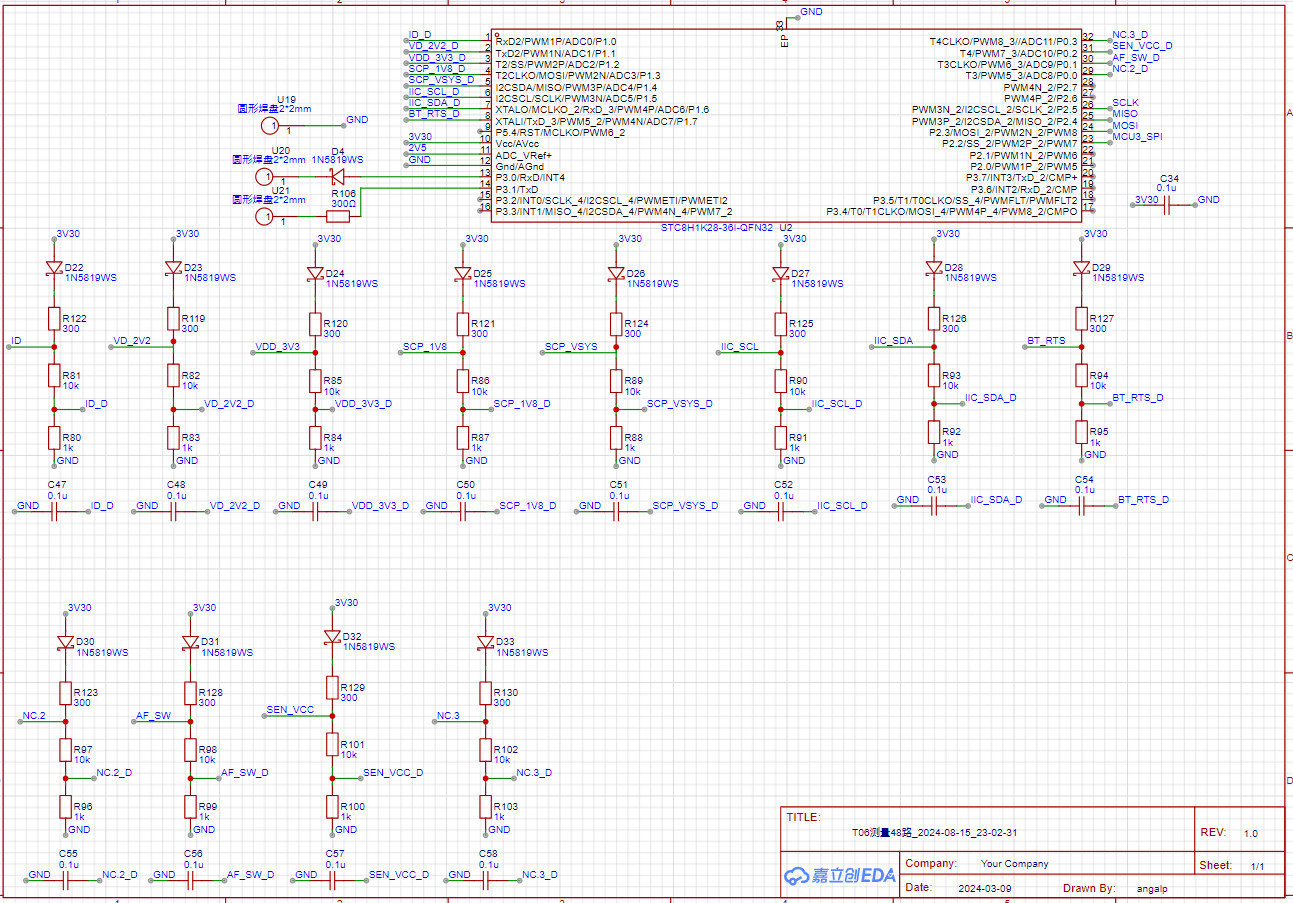

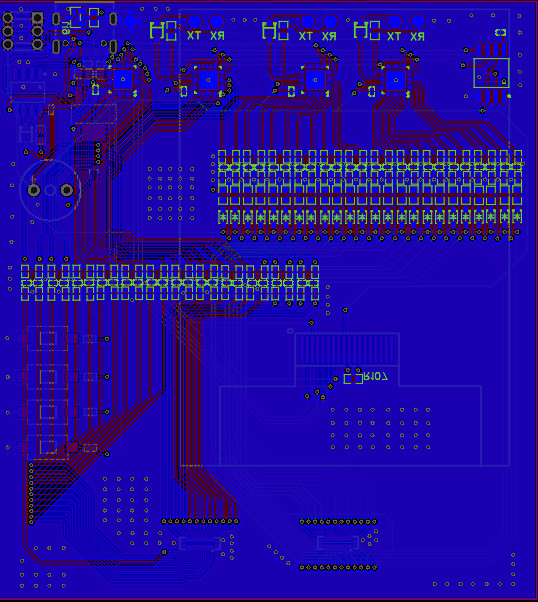

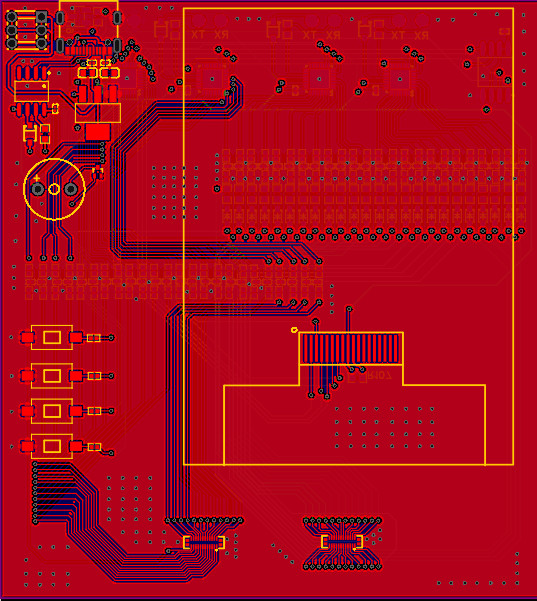

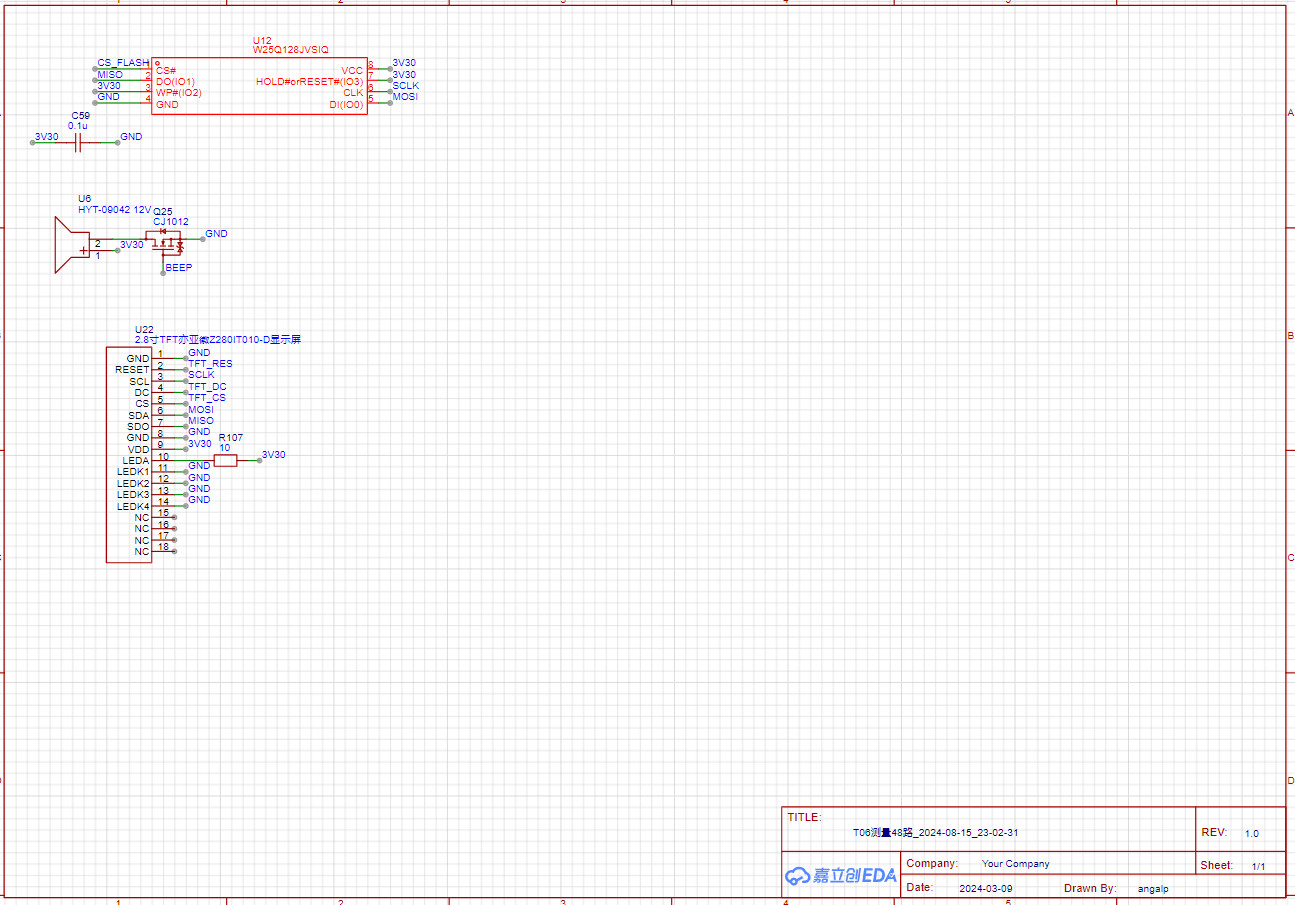

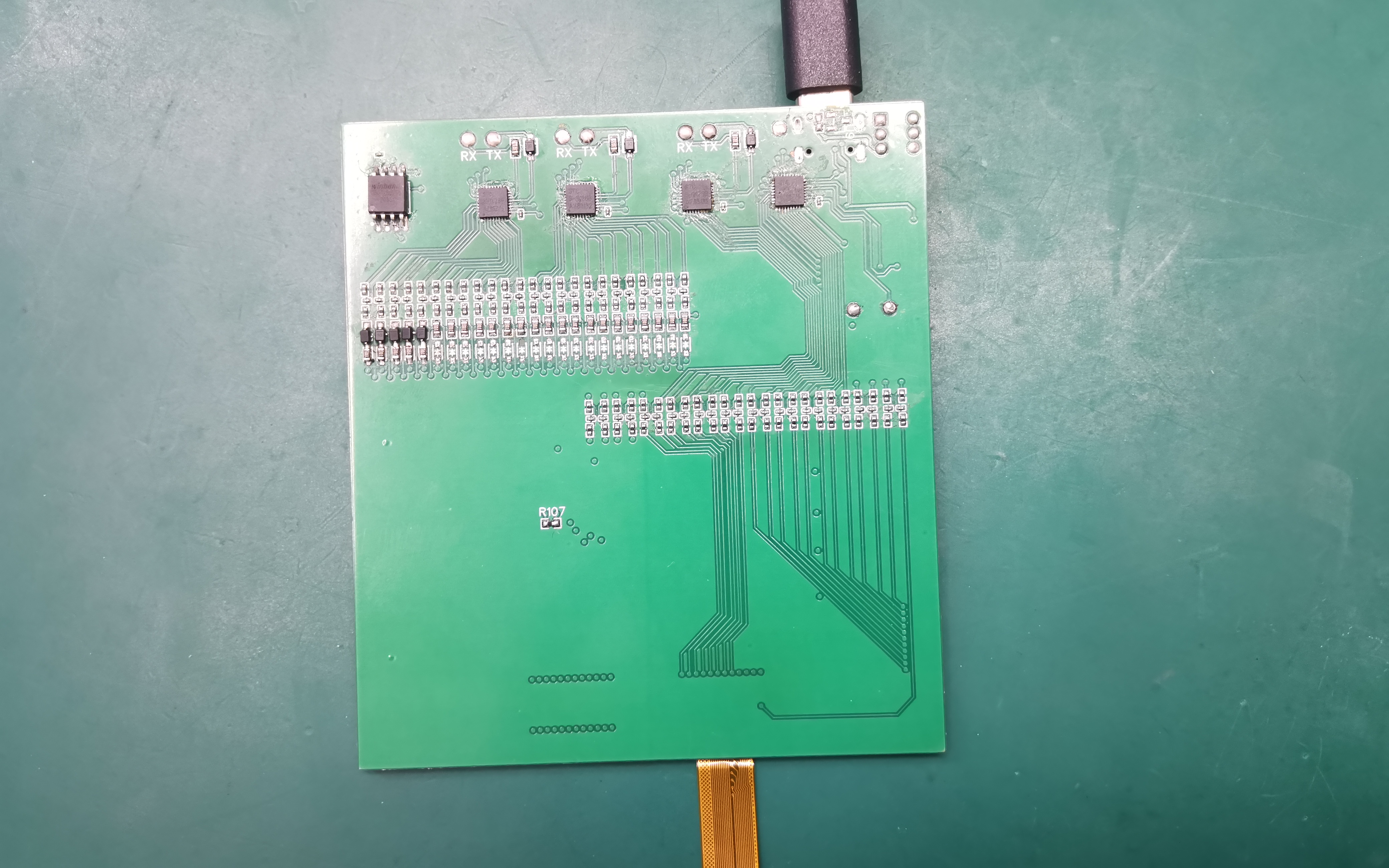

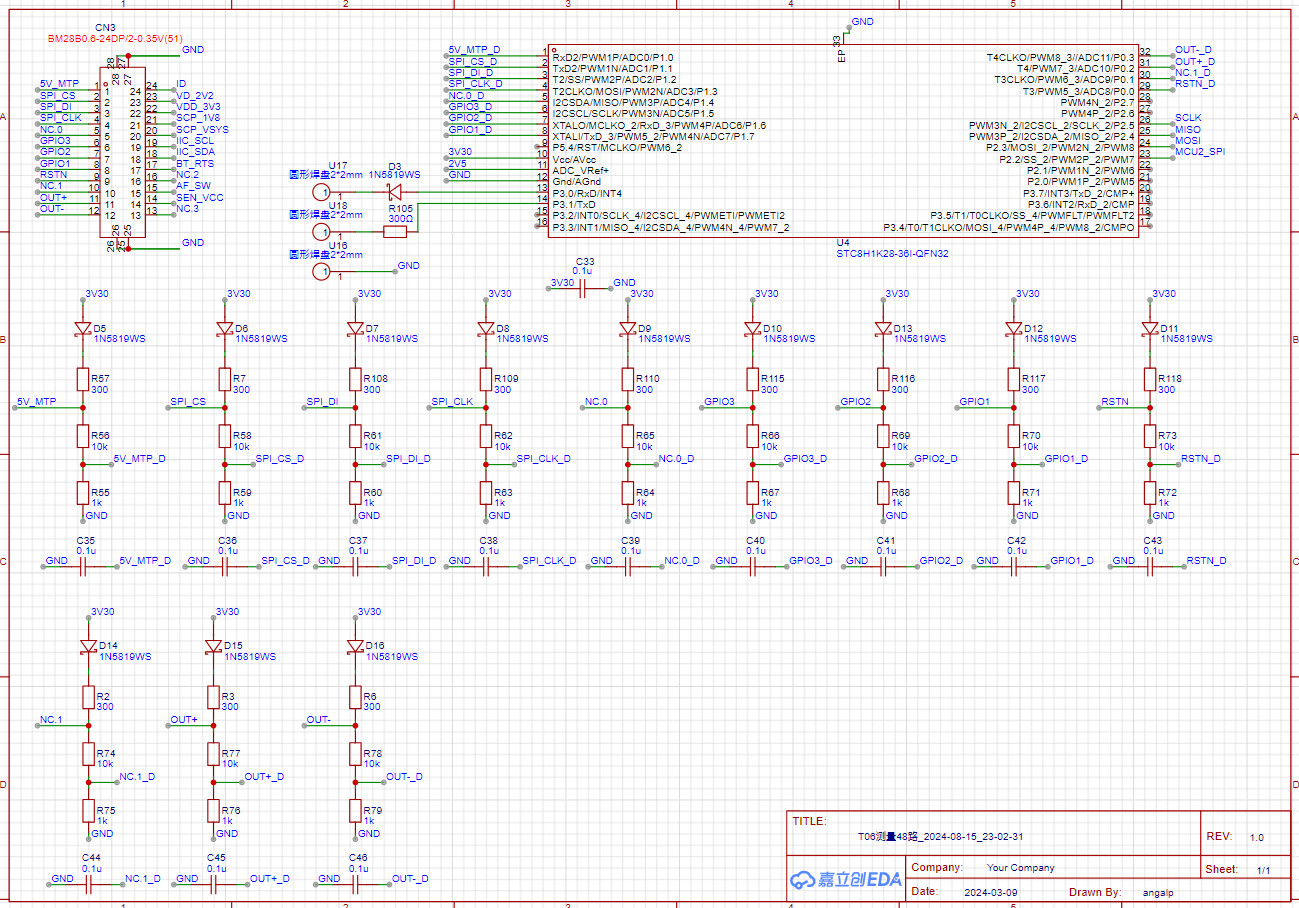

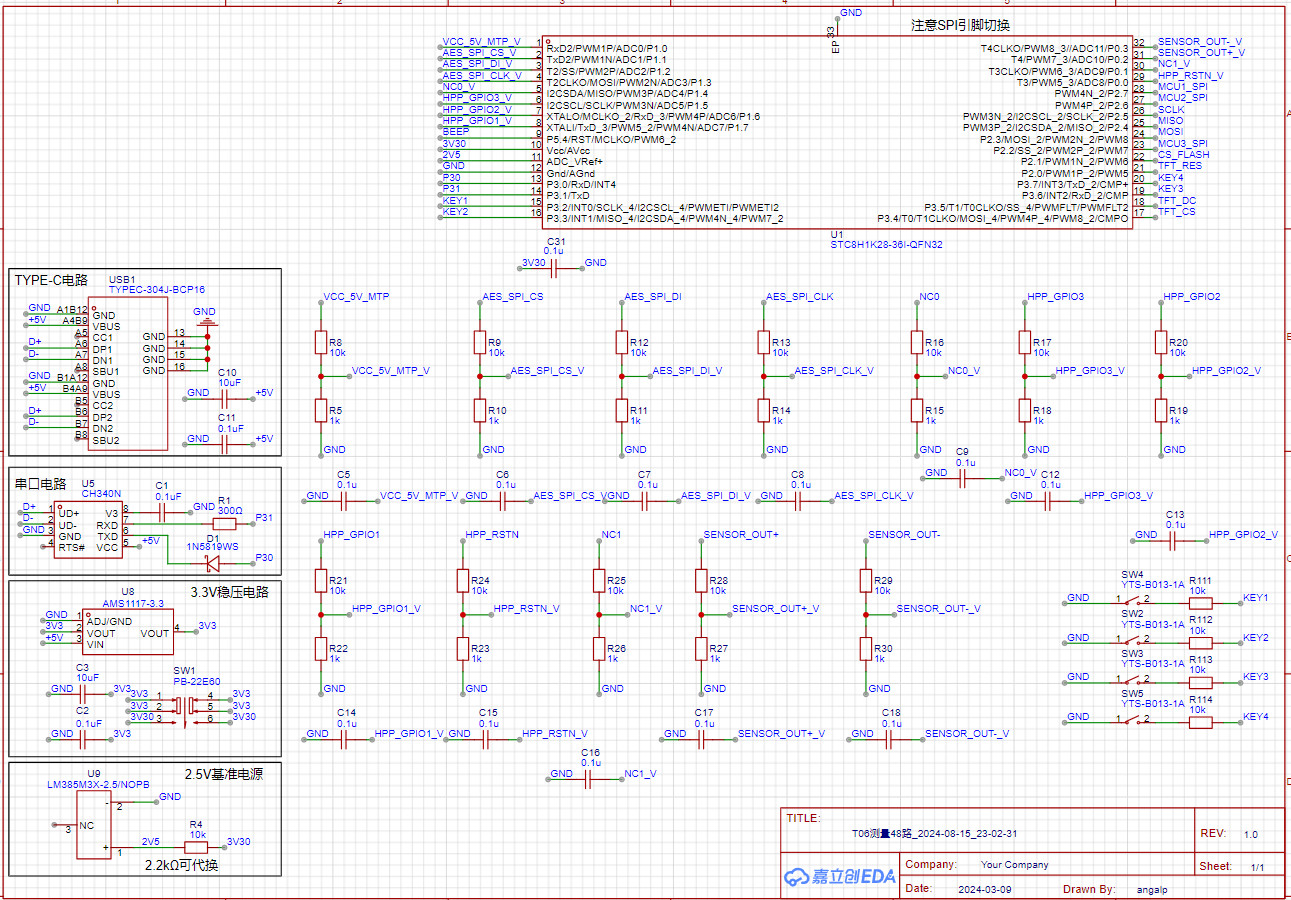

之前为了维修方便，做了一个同时测量24路电压和24路二级体值的小玩意儿，
采用4颗AI8H1K28  MCU，一颗用来测量用12路ADC测电压并且驱动显示屏、SPI与串口，
另外三颗只用到12路ADC与SPI，4颗MCU之间使用SPI通信，板子上少元器件是后期动过，
因为测量二级体值不准，测量电压没问题。至今也没想到办法怎么测量多路二级体值
