STC8G+RS232+14路输入16路继电器输出 原理图分享

xh***

最近有个项目进行多通道切换，原来客户用的电气柜里的那种大块头继电器，要有互锁自锁。贵不说，而且接线麻烦。

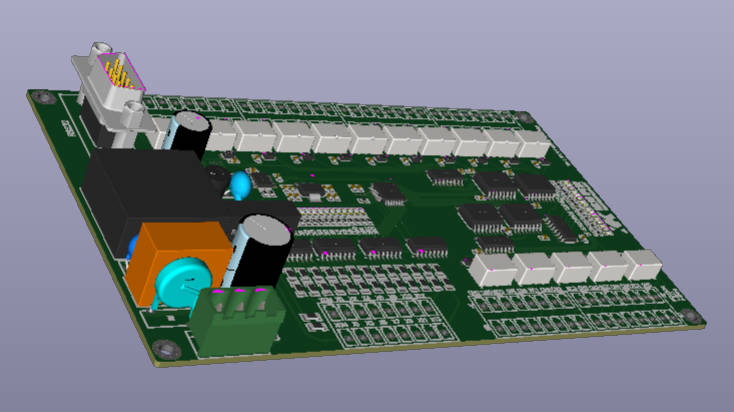

想用继电器板实现，网上找了一圈，要么没有输入，要么通道不够，要不只有单刀的，要么继电器公共端连接在一起。索性自己画了张。
连想加做，花了两天时间搞定，使用STC8做项目还是挺快的，程序从网上找了些参考，改改个把小时就搞完。

B02202_I14R16 Sch.PDF (1.19 MB, 下载次数: 177)

2023-3-1 20:24 上传

点击文件名下载附件

---------
有没有人需要的，我再多做些。
连接器和继电器比较贵，按20套下单算了一下BOM成本如下：
全套 361/套
继电器 占66.72/套
2X8连接器插头插座 占109
要的话 全套400包邮，不要继电器或者连接器的按上面价格扣除。
我现在的程序是针对项目专用的，给大家的，就按常规的工控板来，支持Modbus协议。代码开放

梁***

多年以前做过不少工控用的输入输出板，16路输入是光隔的，16路输出继电器，与楼主的类似。走的也是MODBUS-RTU协议。

天源***

源代码能给我一份吗
