学习官方Ai8051U实验箱 | 最强记录贴，Ai8051U-8Bit，Keil-C51, SDCC-51, IAR/C++

erci***

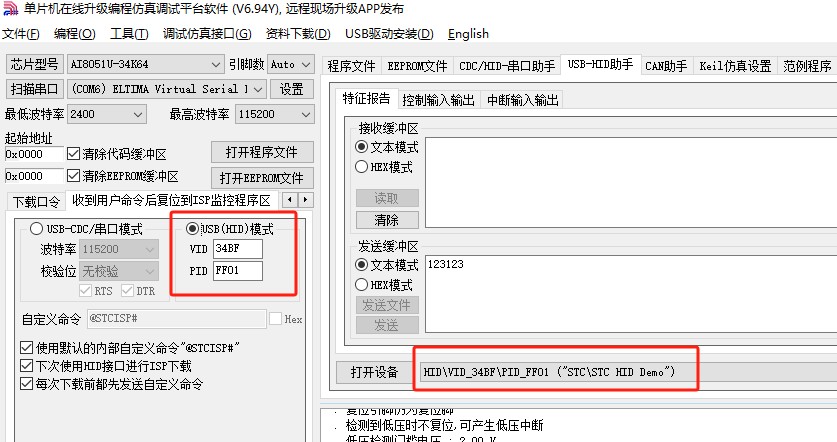

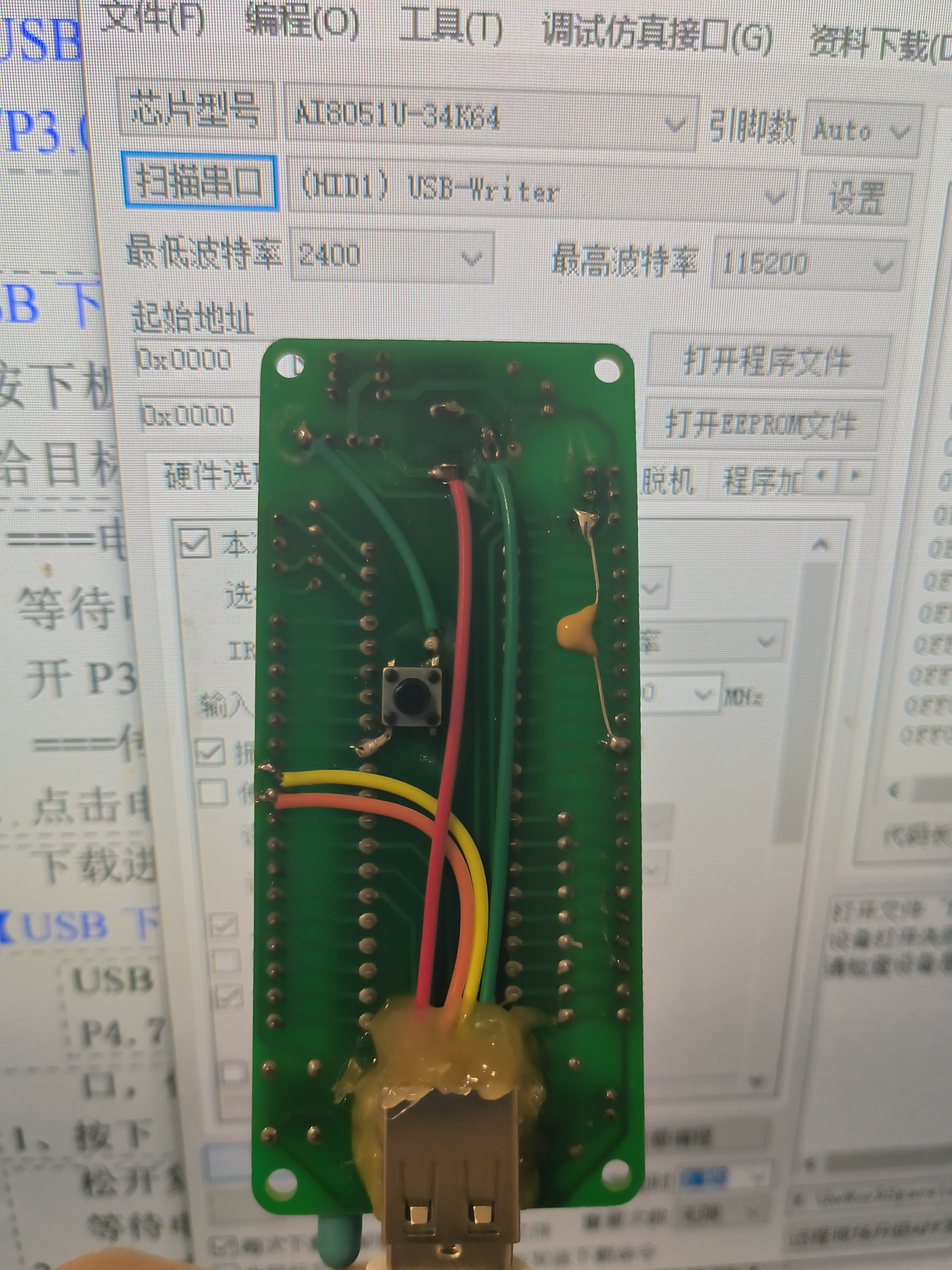

A03-基本和A02一样，工具切USB-HID下载就行，扫描串口那里的不用管，看HID助手里有HID设备点下载就行。

erci***

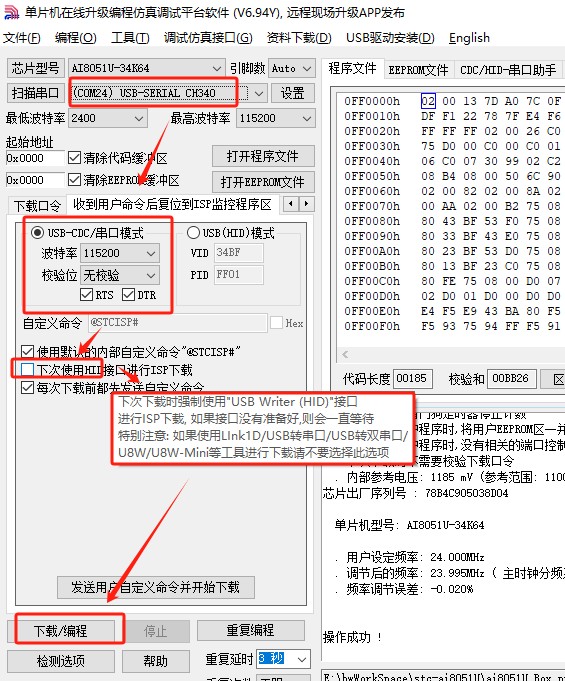

A04-比较传统的USB下载省去了上下电动作，注意首次下载时时钟24M，程序内根据此时钟计算的115200波特率


usb转串口接线







视频里可以看到只要用串口工具发了@STCISP#下载口令MCU就复位，跑马灯复位

erci***

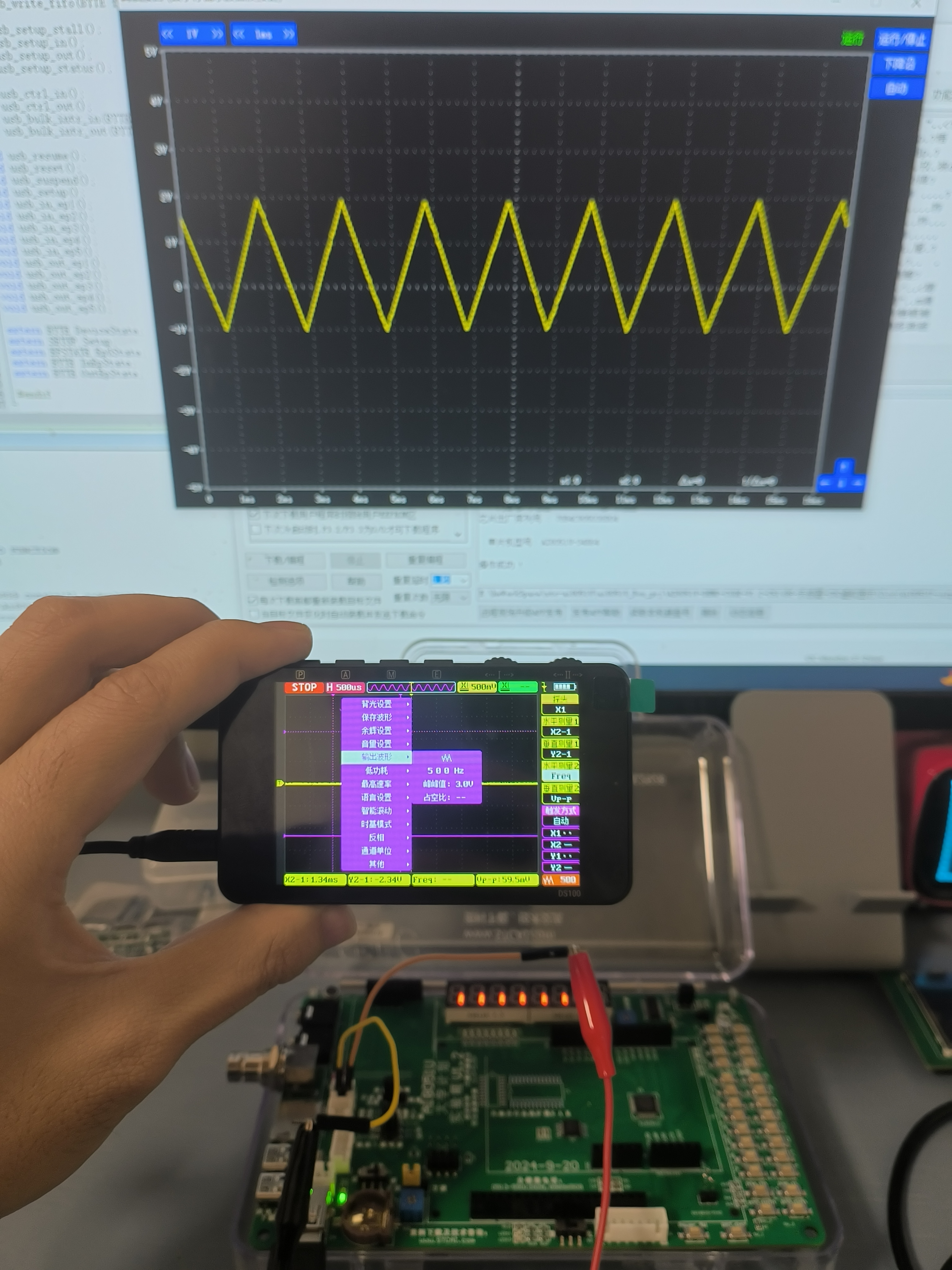

85例程，C51编译参考之前的usb工程同样删除reentrant，测试下示波器效果：


功能较多，日后再研读代码，先过一遍别的实验。

erci***

实验83.1 实验箱没找到合适的测量点哇，有请最小系统板~

erci***

82实验，C51下上电表现异常，
加入串口1打印日志发现FLAHSID首先收不到
为什么用串口1而不直接用USB打印输出：本来想用PDIP40最小系统板抓，
但是发现P43(CLK)和P31(D+)在一块？
LQFP44又是分开的，避免干扰，

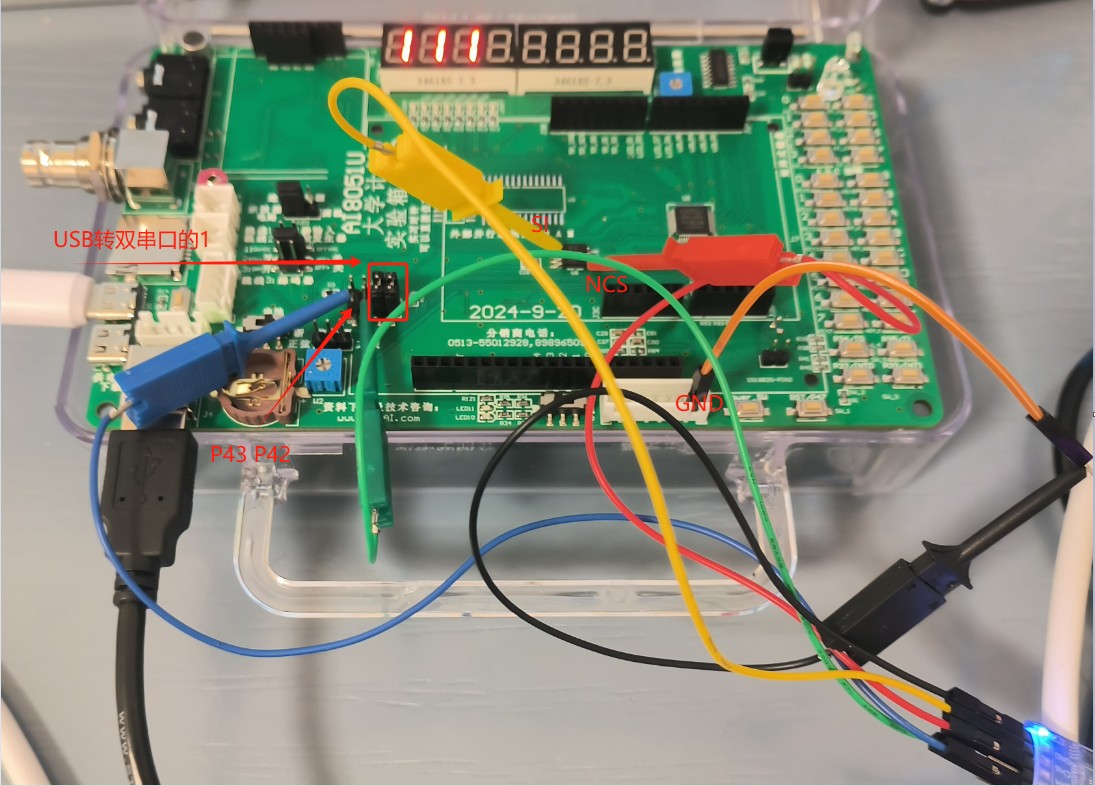

使用USB转双串口出来的【P36,P37】串口1，
这里需要连上J18后两个跳线帽

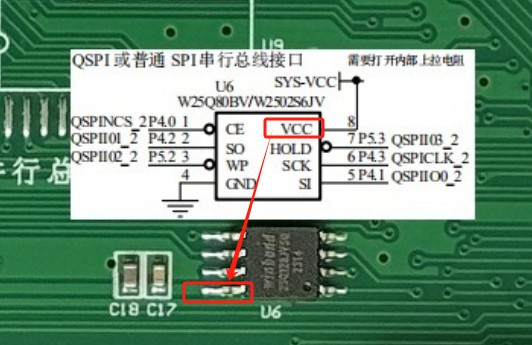

SPI通讯问题，家法伺候，使用逻辑分析仪抓包
{:5_351:}


先看一样正常波形，发送0xAB000000收0x17,和代码逻辑期望一致


再看C51下异常波形，只发了AB，后三个字节去哪了？？？？：

检查代码，等待的循环跳过了，因为这里是宏定义不是sbit操作（#define SPIF                    0x80）：

修正：

神***

erci***

感谢神管补充封装差异图。话接上回，还是实验82，
C51下录音播音异常，能明显看到计时数码管停顿，
对比下传输一包时间：

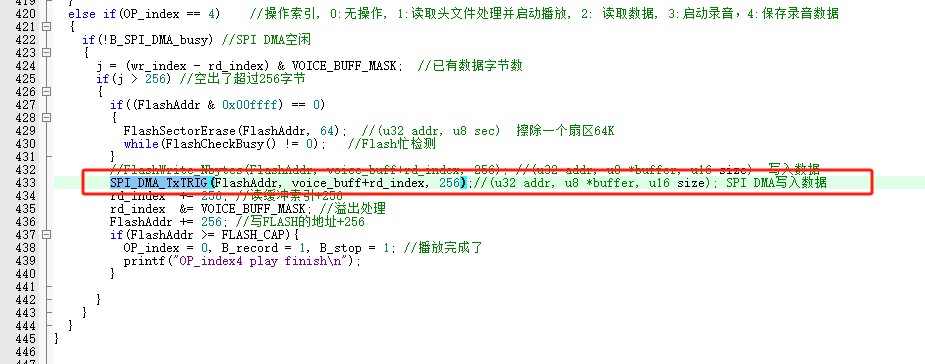

录音256字节写入，发现写入时间C251下比C51周期长些（是个差异，但这几us不是问题点）：
一个录音写包周期，C251 369us (命令12us + DMA 356us)

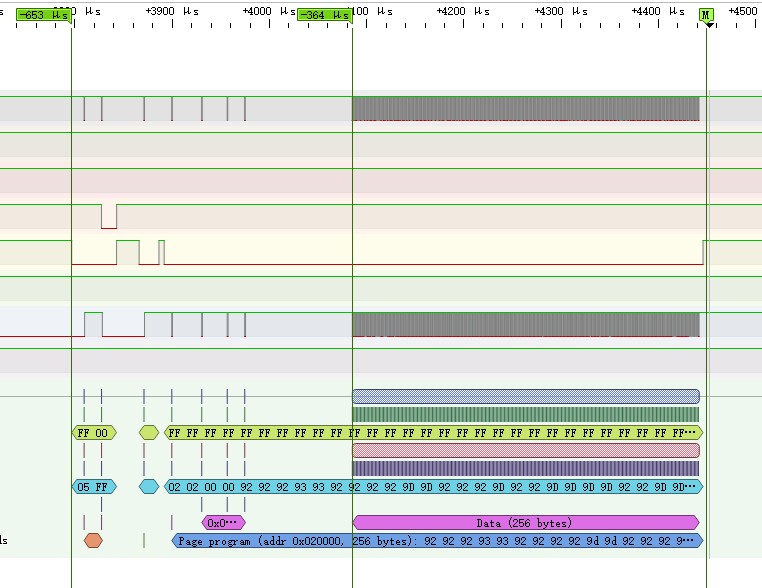

而C51 653us (命令290us + DMA 364us)

再看发包间隔C251 30+ms：

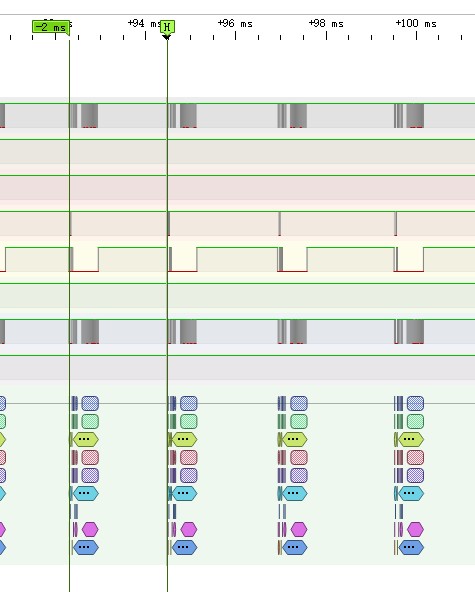

C51 明显过密，2ms：

为什么这么频繁，查中断次数，查I2S分频系数：

问题点：

8*16*2*8000=2048000 > 65536 ，8bit下溢出了
修改为：
#define SampleRate                8000UL

反推一下：

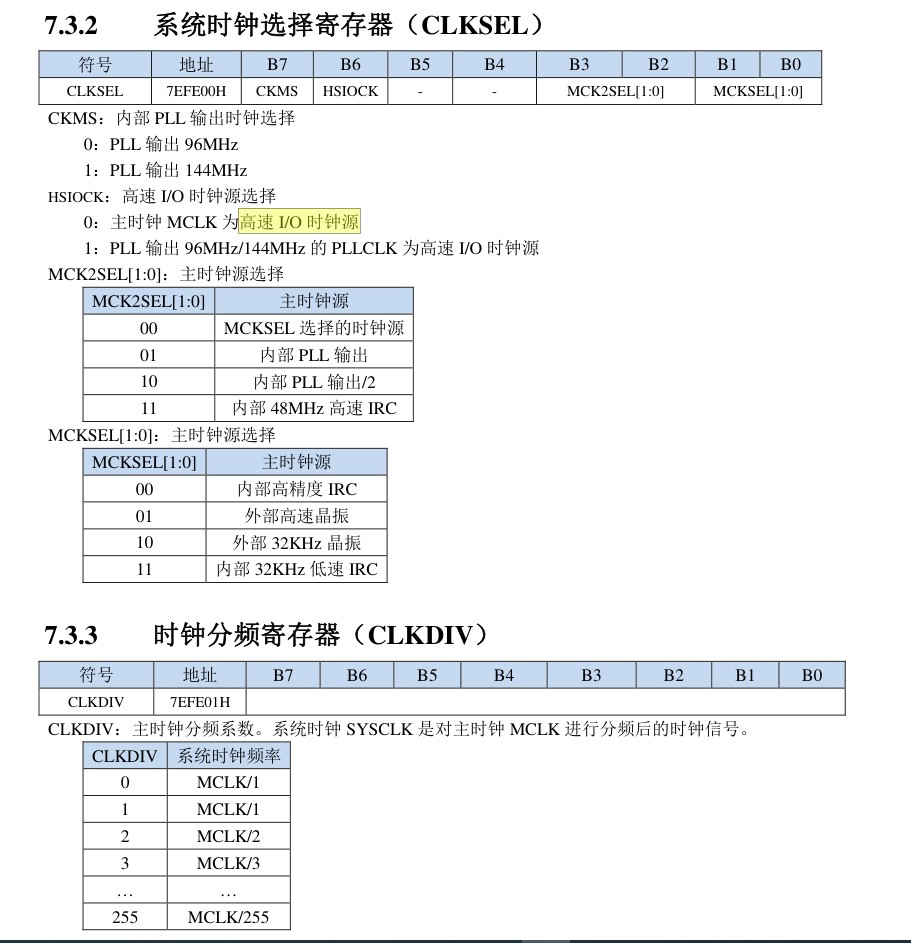

CLKSEL = 0
CLKDIV = 1

fs = 8000
I2SMCKDIV = 18
I2SPRL = 72
I2S比特率=8000*16*2=256000 bps

遗留问题：

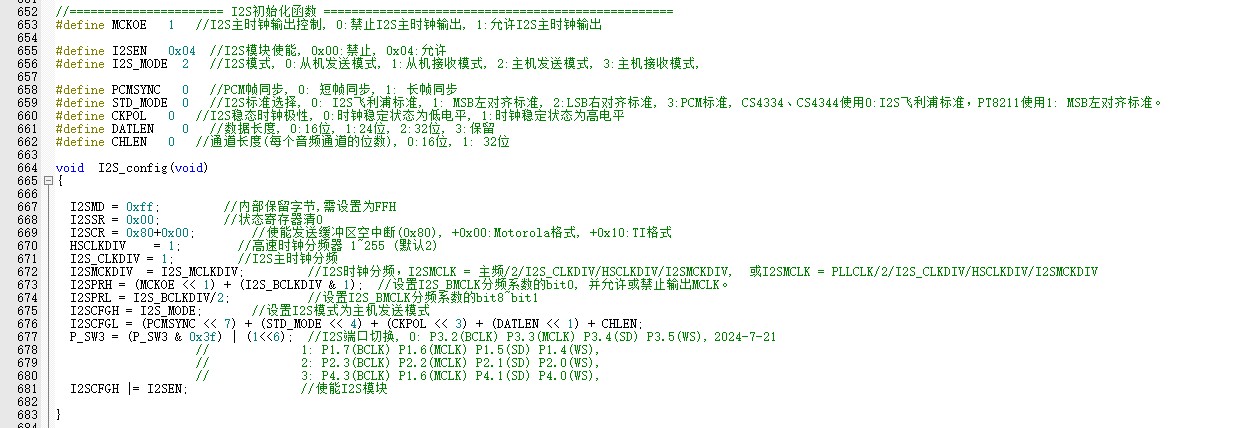

I2S时钟分频，I2SMCLK = 主频/2/I2S_CLKDIV/HSCLKDIV/I2SMCKDIV = 36864000 / 2 / 1 /1 / 18 = 1024000 ?
FS = FOSC/(16*2*8*I2SDIV ) = 36864000/ (16*2*8*(18))) = 8000
FS＝I2S 时钟÷[(16×2)×(2×DIV+ODD)×8)]
I2S 时钟==FOSC？I2SMCLK 的作用？
2×DIV+ODD == I2SMCKDIV ==18？


I2SPRL == DIV == 72 ???

I2S_VECTOR 中断频率取决于哪个寄存器？

erci***

例程82：

erci***

81例程无法用usb直接下载，要使用USB LINK才支持调频40.96



测试用的音源文件在这下载：

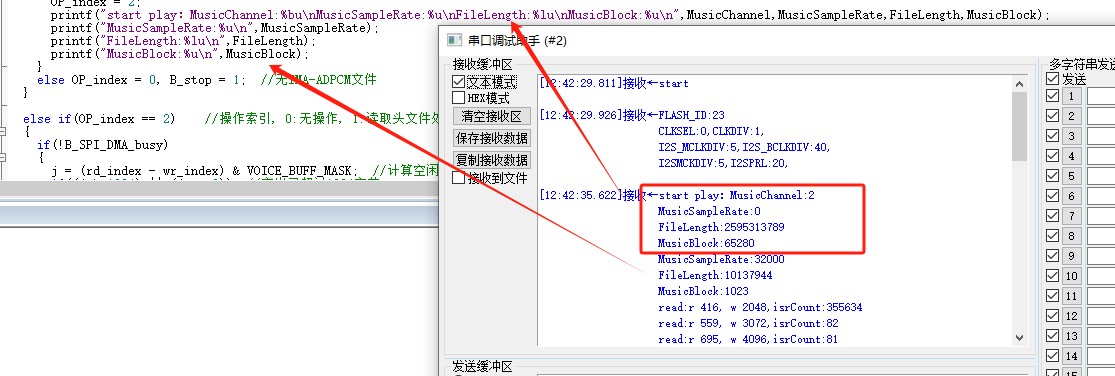

AI8051U播放下载在Flash中的立体声32K采样的ADPCM音乐

erci***

一个C251下格式化输出的bug记录下，C251下不要用%bu!!!,C51下输出u8使用%bu：




printf函数 的 格式参数； USB接口 使用 printf 打印数据





另外，hex格式打印：
printf("temp8=0x%02bx\n",temp8); //C51
printf("temp8=0x%02x\n",temp8); //C251
printf("temp16=0x%04x\n",temp16);
printf("temp32=0x%08lx\n",temp32);
