Ai8052U-USB声卡录放音-耳机驱动、线路输出、话筒输入、线路输入

梁***

使用Ai8052U内部开发平台，
2组 I2S 全双工 放音/录音， USB 声卡 已验证成功 ！！！
带耳机驱动、线路输出、话筒输入、线路输入，先发出电路，
后续Ai8052U实际芯片回来后，再做板测试，再开放源码！
I2S外扩1个高性能的立体声音频编解码器‌ TLV320AIC23B
===也可以换成其他 I2S 接口的 音频IC

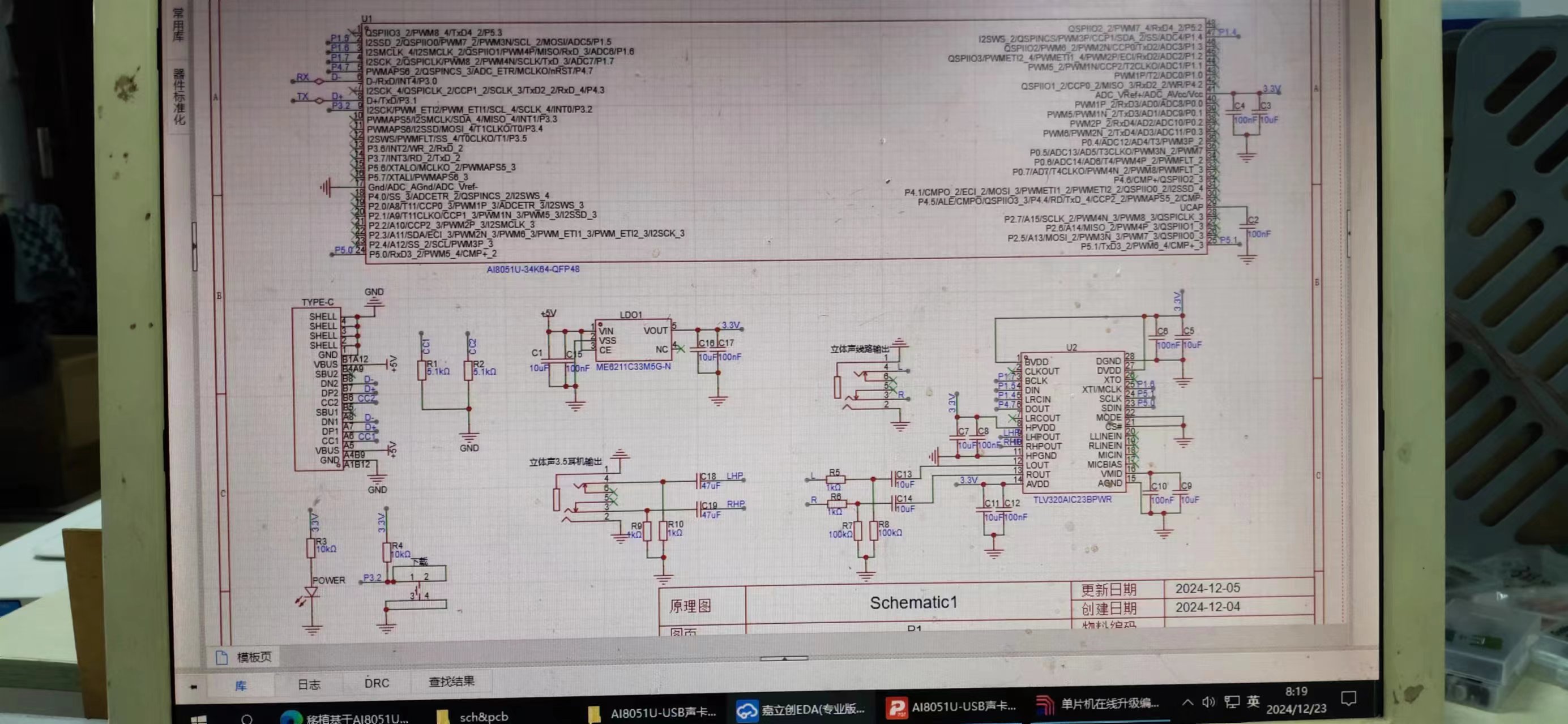

电路预览：


电路PDF版本：
音频电路相关-Ai8052U-TLV320AIC23B-录放电路.pdf (71.71 KB, 下载次数: 276)

2024-11-12 16:13 上传

点击文件名下载附件

神***

TLV320AIC23B

是一款高性能的立体声音频编解码器‌，具有高度集成的模拟功能。
它内部的模数转换器（ADC）和数模转换器（DAC）采用多位
西格马-delta技术，并集成了过采样数字插值滤波器。

TLV320AIC23B支持 16、20、24和32位的数据传输字长度，
采样率从8 kHz到96 kHz。


其ADC的信噪比（SNR）在96 kHz采样率下高达90dB，
而DAC的SNR在96 kHz采样率下高达100dB，
能够实现高保真音频录制和高质量的数字音频播放‌

南风***

有板子吗？

梁***

南风*** 发表于 2024-11-17 14:16
有板子吗？

还没有板子。

vg2***

期待：Ai8052U实际芯片和录放板

yan***

8051u做的，可以用typec烧录程序，但是usb不能识别硬件，初学者，哪位老师可以指点下？谢谢

yan***

用的是官方程序

yan***

加了一个电源开关，按住P3.2键开机，识别到HIDI USB WRITER,测量UCAP引脚电压为3.3V，按住P3.2按键不放则可以正常烧录，如果识别到HIDI USB WRITER后，松开P3.2按键过几秒钟后HIDI USB WRITER则不能识别了，当然就不能烧录了，此时测量CAP引脚电压为2.3V。程序正常烧录后，开机测量CAP引脚电压为2.3V，此时电脑提示不识别硬件，供电采用3.3V和5V都是此种情况。

gzs***

大佬能画个Ai8052U+ES8156 + HT97220组合吗usb声卡

深蓝***

阔以，试试玩一玩。
