输入的电源如何设计 ！【22uF，0603，10V】, RMB0.046, 电源去耦电容主力价格变化

神***

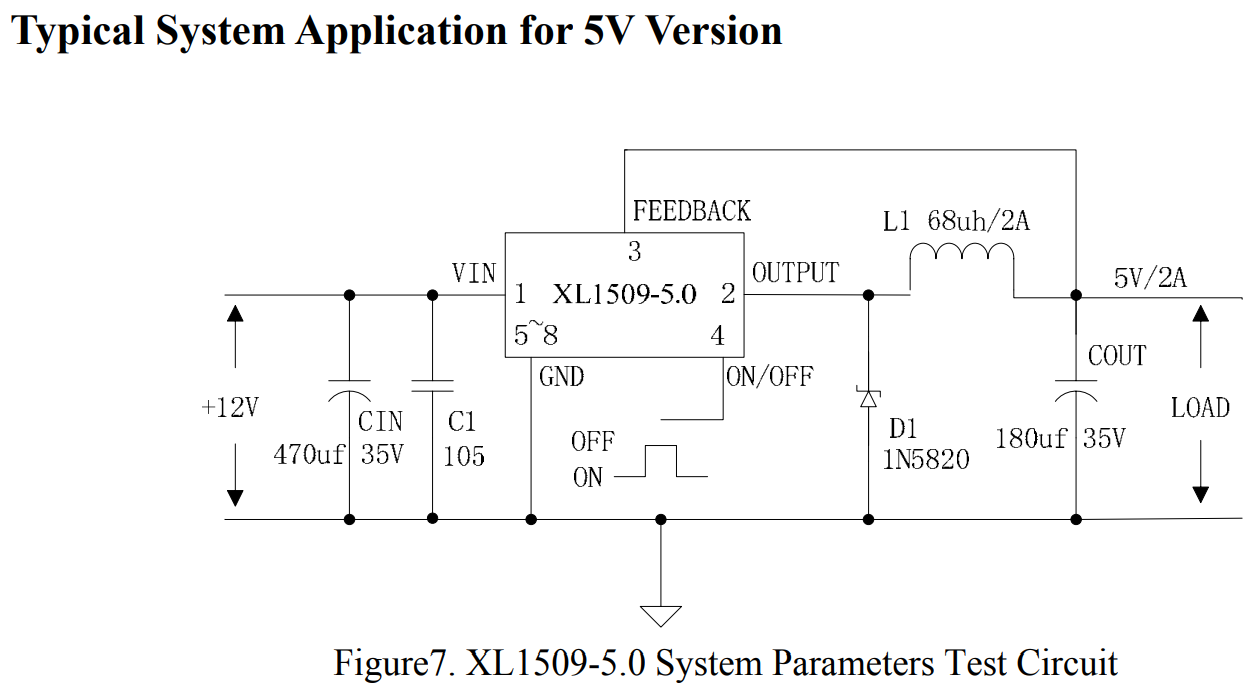

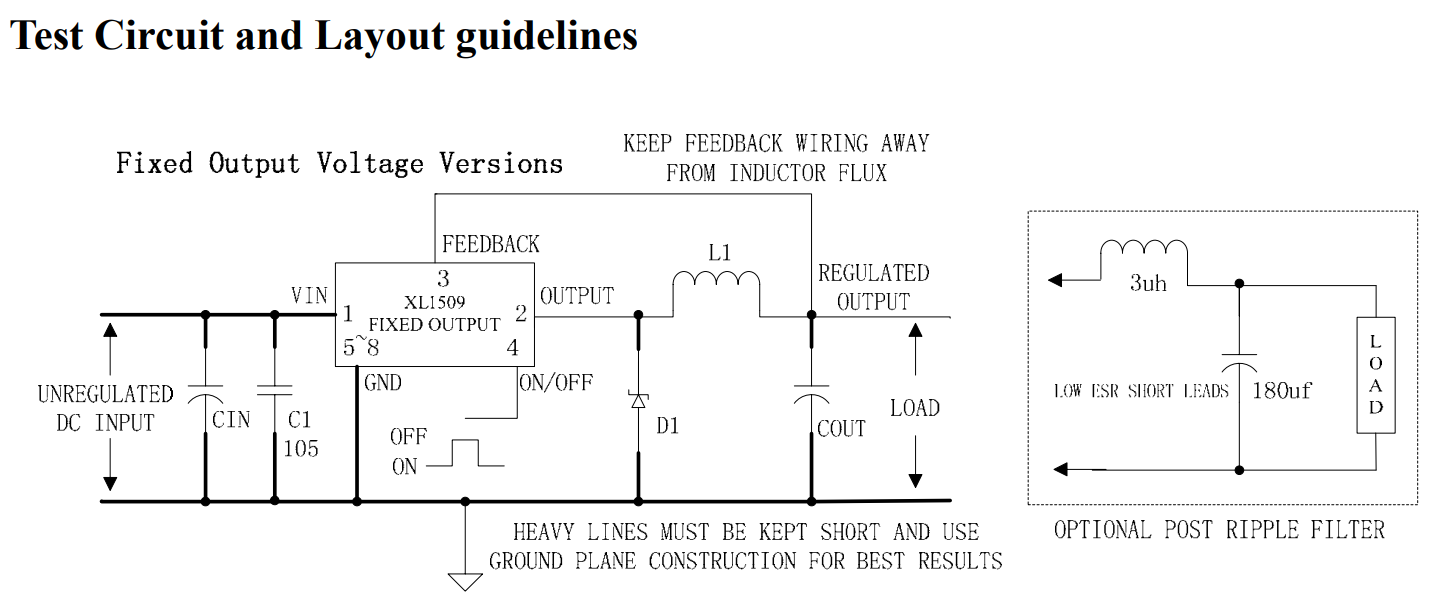

40V ~ 4.5V 以下输入的DC-DC降压芯片 XL1509-5.0
产生5V输出的电源,  RMB0.54

5V输出端：自恢复保险丝和稳压管一定要加上

自恢复保险丝用【 ? A 】您根据实际情况自己定:
100mA/200mA/500mA/750mA/1A
电流小，0603封装；电流大，0805封装

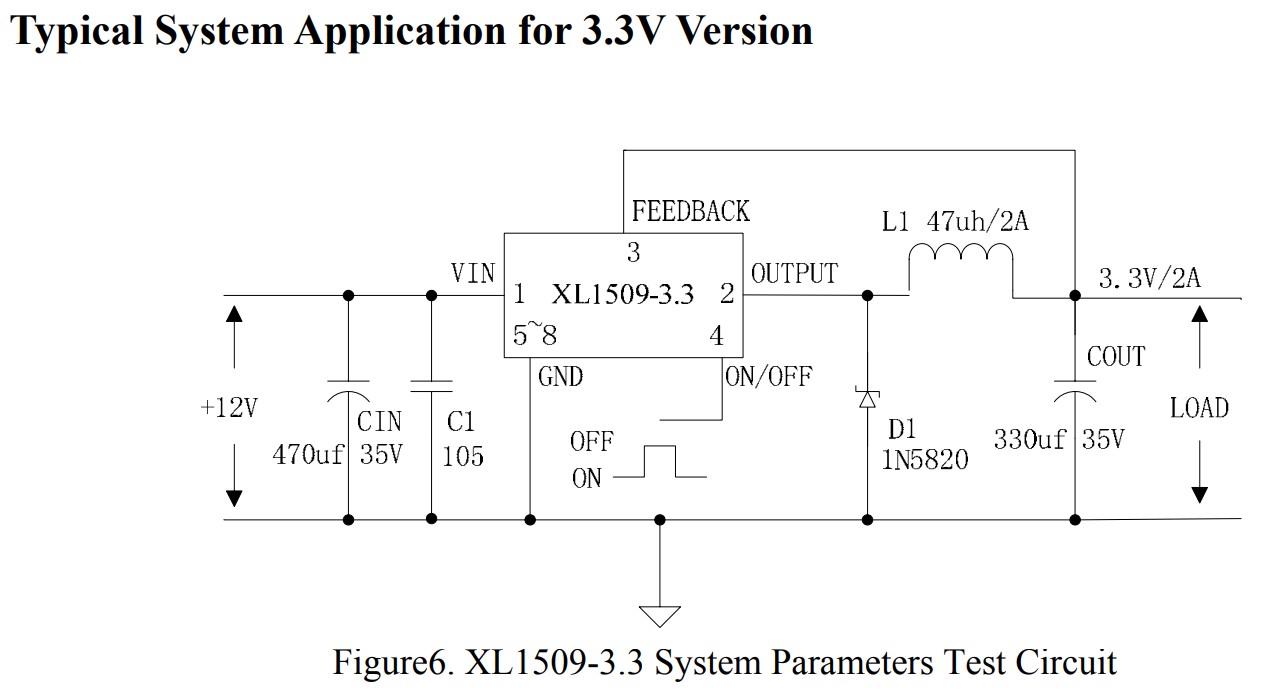

40V ~ 4.5V 以下输入的DC-DC降压芯片 XL1509-3.3,
产生3.3V输出的电源,  RMB0.55

电流不大，就没必要用上图那么大的电容，
如22uF是否够了，或并联几个价格低的22uF的电容

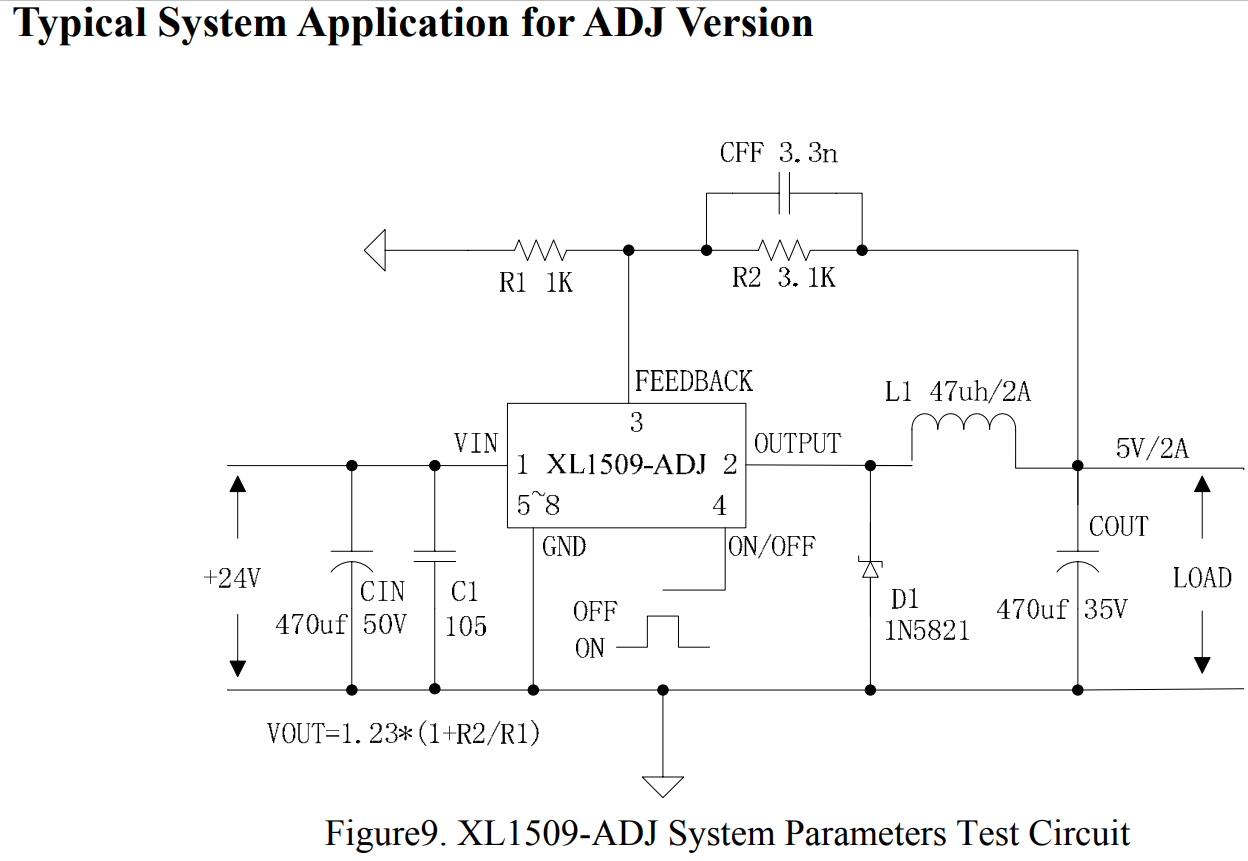

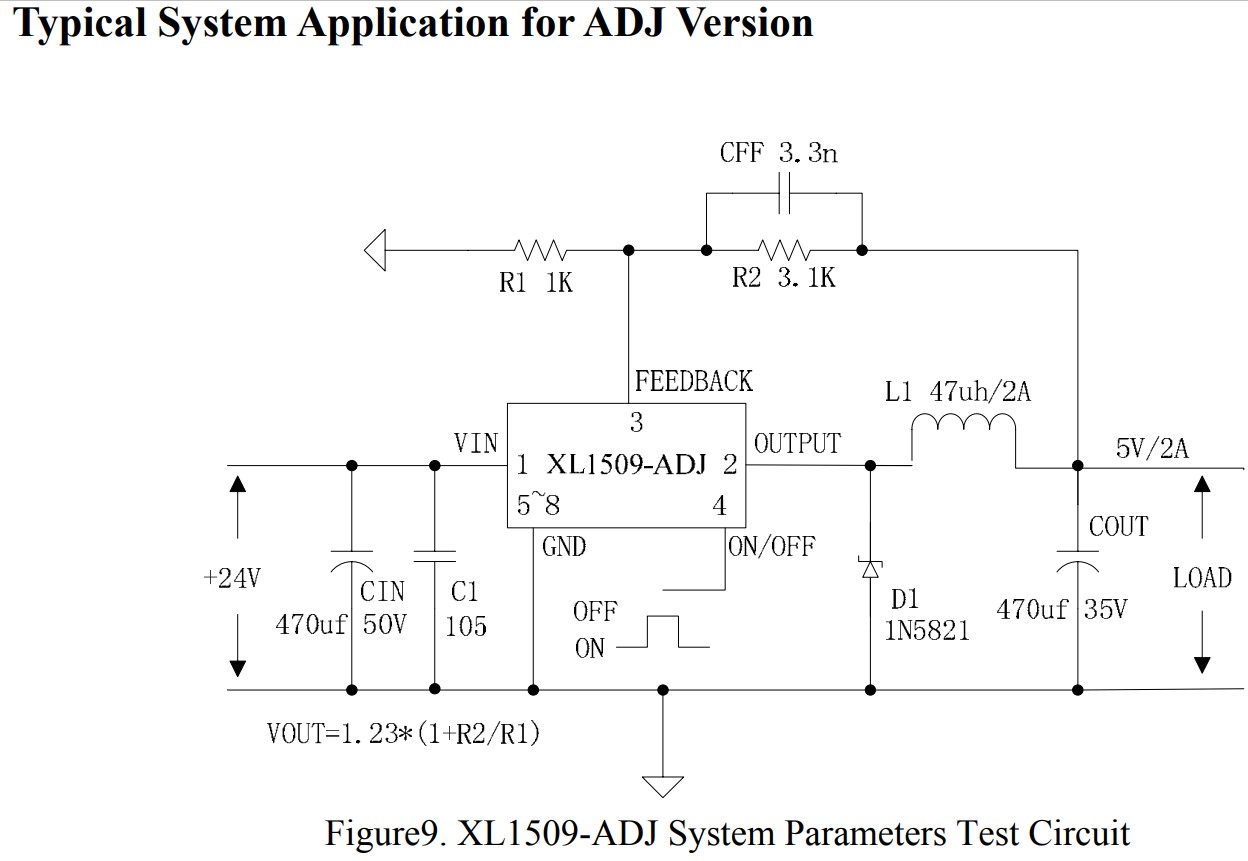

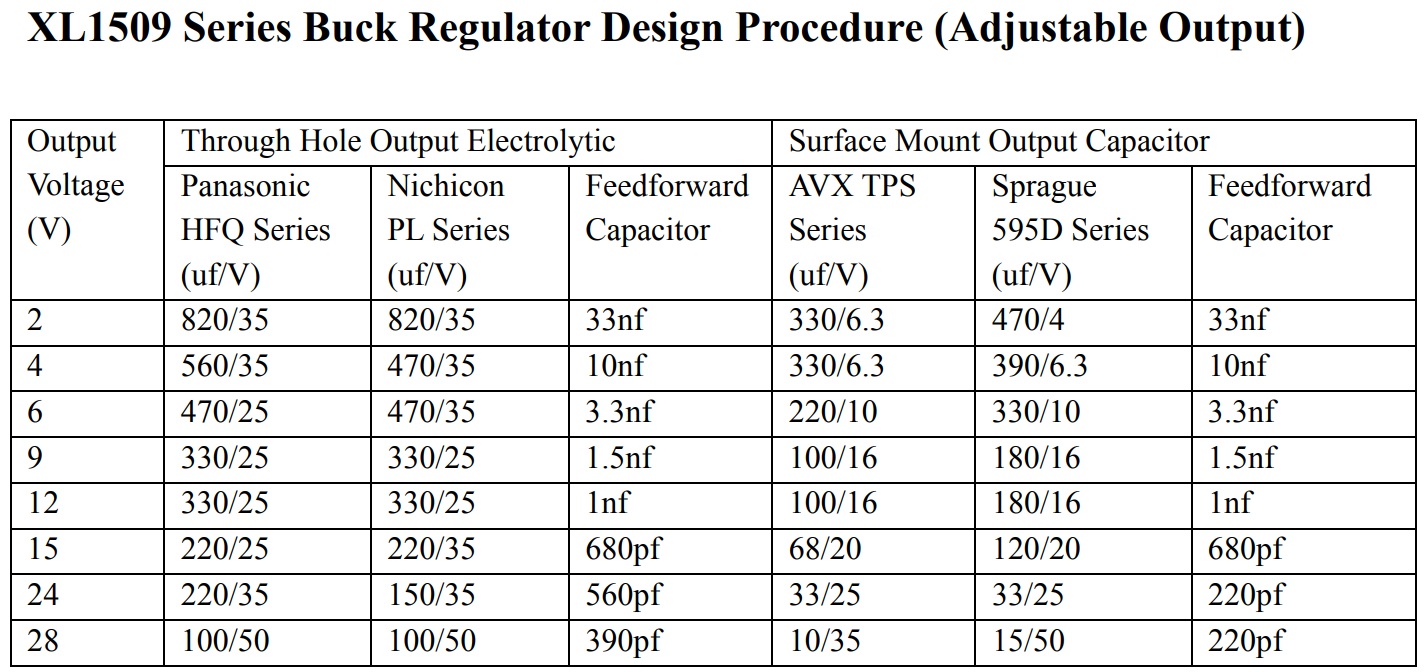

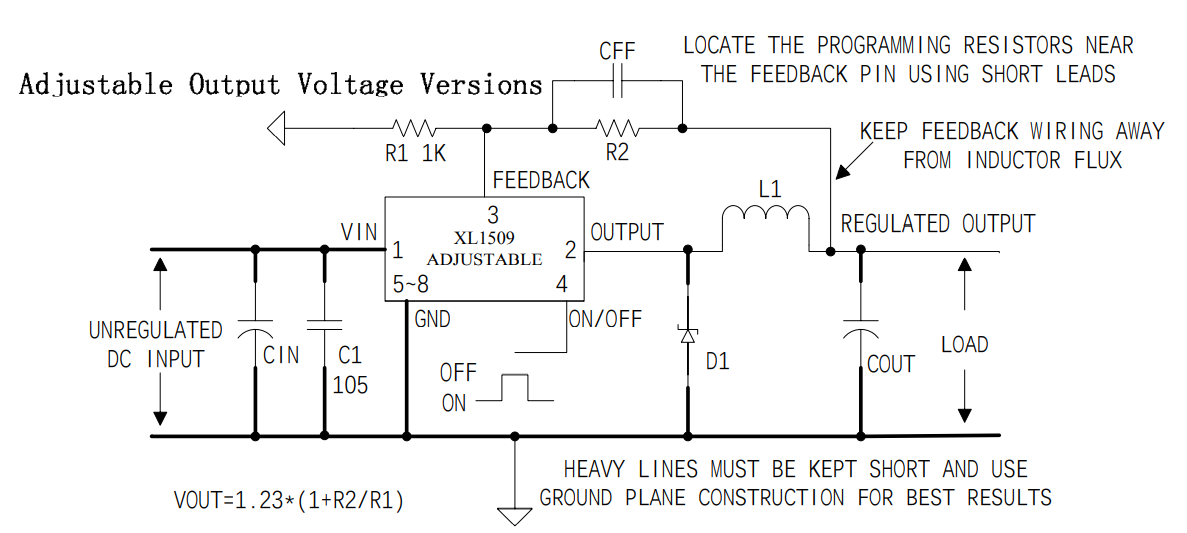

40V ~ 4.5V 以下输入的DC-DC降压芯片 XL1509-ADJ,
可调电压输出，RMB0.55以下，参考图如下

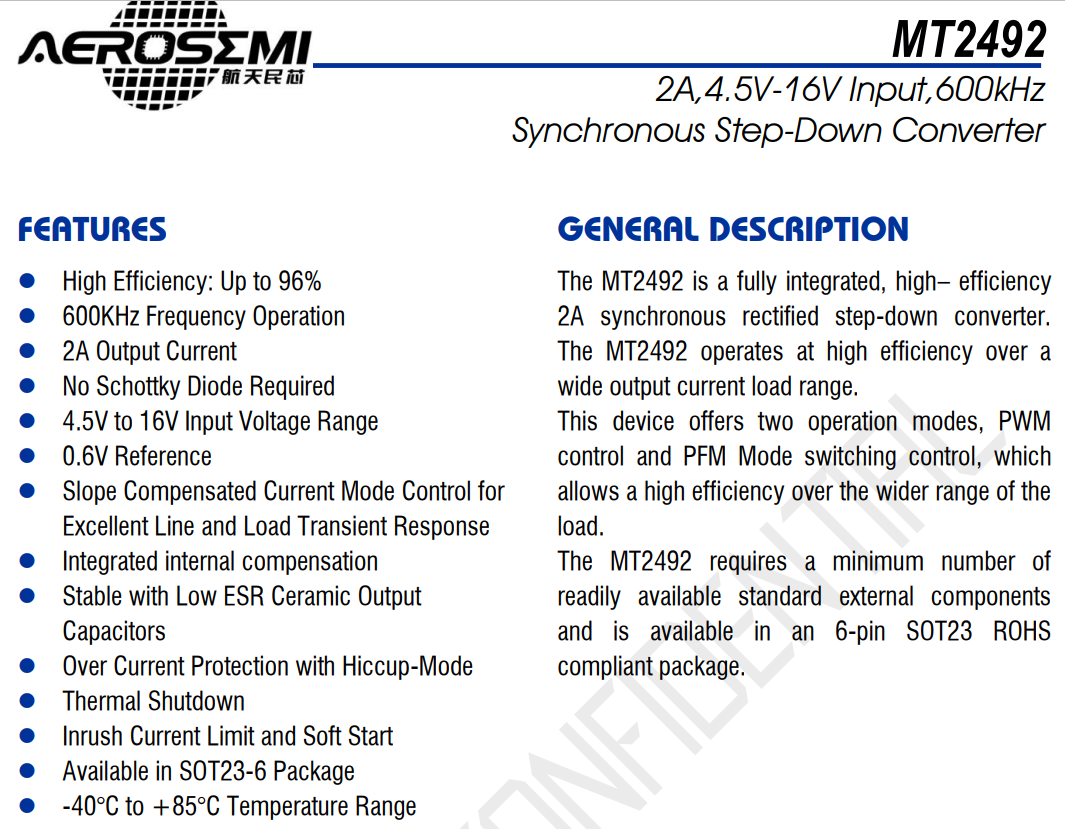

【16V ~ 4.5V】 电源输入
输出可调 MT2492,  RMB < 0.2

产生5V/3.3V输出的电源，或可调输出


2023/10/23, 采购传来华强北【电源去耦主力电容】最新报价：

[22uF, 10V , 0603], RMB0.046/个  ===用这个，性价比好
[22uF, 6.3V, 0603], RMB0.032/个
[22uF, 16V , 0603], RMB0.17/个==太贵这次没问，这还是 2023/3/16的报价

[10uF, 10V , 0603], RMB0.019/个  ===用这个，性价比好
[10uF, 6.3V, 0603], RMB0.017/个

======================================================

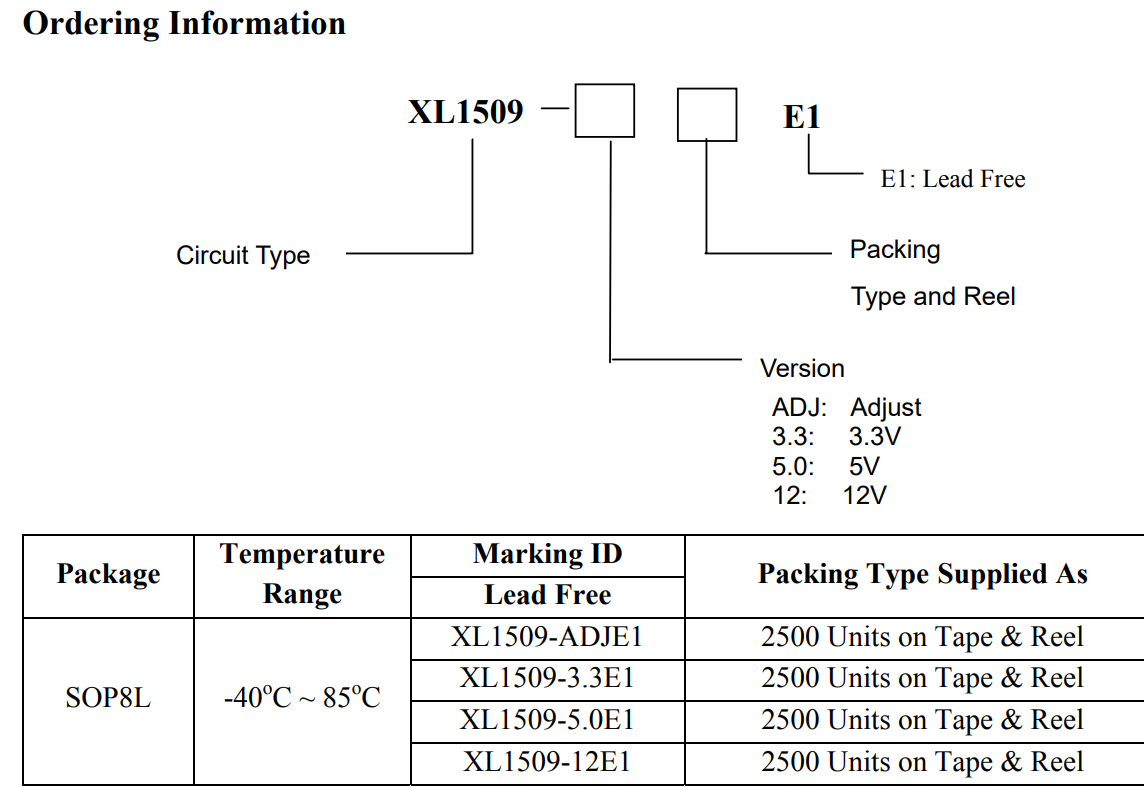

2023/3/16, 变化中的降压型DC-DC价格，40V ~ 4.5V 输入，12V/5V/3.3V/ADJ可调输出
XL1509-5.0V,SOP8,单价0.54/个 ====可实际成交的价格
XL1509-3.3V,SOP8,单价0.55/个 ====可实际成交的价格


上图的C5/47uF如价格贵，可以直接改成 22uF
上图由于5V系统我们有超级强悍的   【5.6V/5W稳压管, 自恢复保险丝】保驾护航，
上图由于3.3V系统我们有超级强悍的【4.1V/5W稳压管, 自恢复保险丝】保驾护航：
电容的额定最高安全工作电压我们的系统只需要 6.3V/10V/16V以上就足够了,按价格合理来选择

0603 10uF 16V    4K/R  三星    0.018
=====价格差距不大，电源去耦电容【C5, 10uF/22uF/47uF】原来用10uF的可以改用22uF了
=====最近47uF价格又飘起来了，上图的 C5/47uF可以改用 22uF/10uF代替

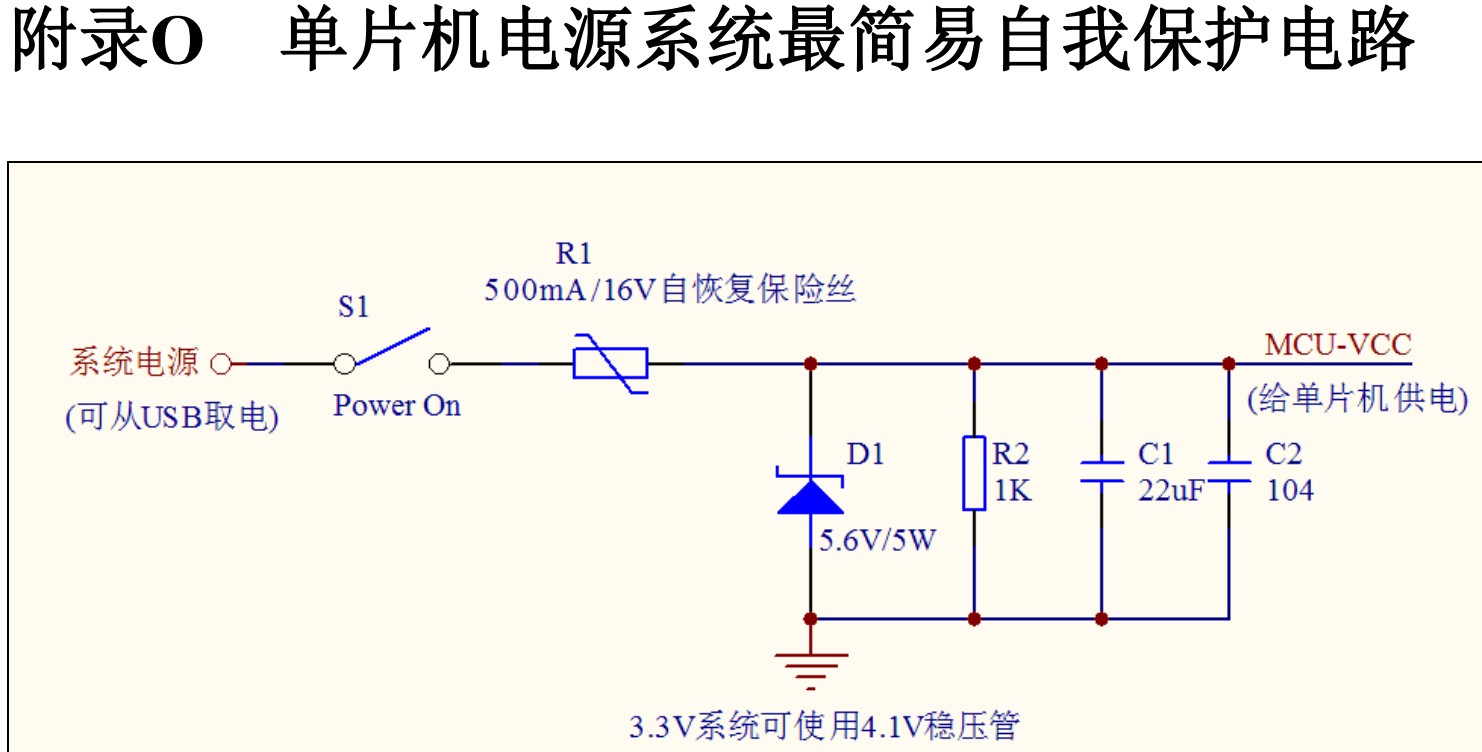

经常有新人和老新人怀疑这个【自恢复保险丝和稳压管的搭配】
这个图的 自恢复保险丝和稳压管的搭配，是我们长期和大量的标准用法，
不要怀疑他，怀疑就是你不懂和公司小积累的经验少

这个相似的图，我请梁工测试，加12V,  开始正常工作，
经过2秒附近的正常工作时间，不工作了，再等多久 ？
又恢复工作了，然后又大概2秒又不工作了。
完美，怀疑的，都是新人和老新人

0805 47uF 6.3V    2K/R  三星   0.08
0805 47uF 10V     2K/R  TDK    0.6
1206 47uF 6.3V    2K/R  三星   0.135
1206 47uF 10V     2K/R  村田   0.3
1210 47uF 6.3V    1K/R  三星   0.55
1210 47uF 10V     1K/R  三星   1元/PCS

0603 47uF 6.3V    4K/R  三星   0.25
====这个47uF又开始涨价到了RMB0.25,
====可用2个【0603 22uF 10V】代替
====也可以改用RMB0.08的 【0805 47uF 6.3V】

采购发来的信息说都是 M档   误差 +/- 20%=======》其实不在乎他的这点误差

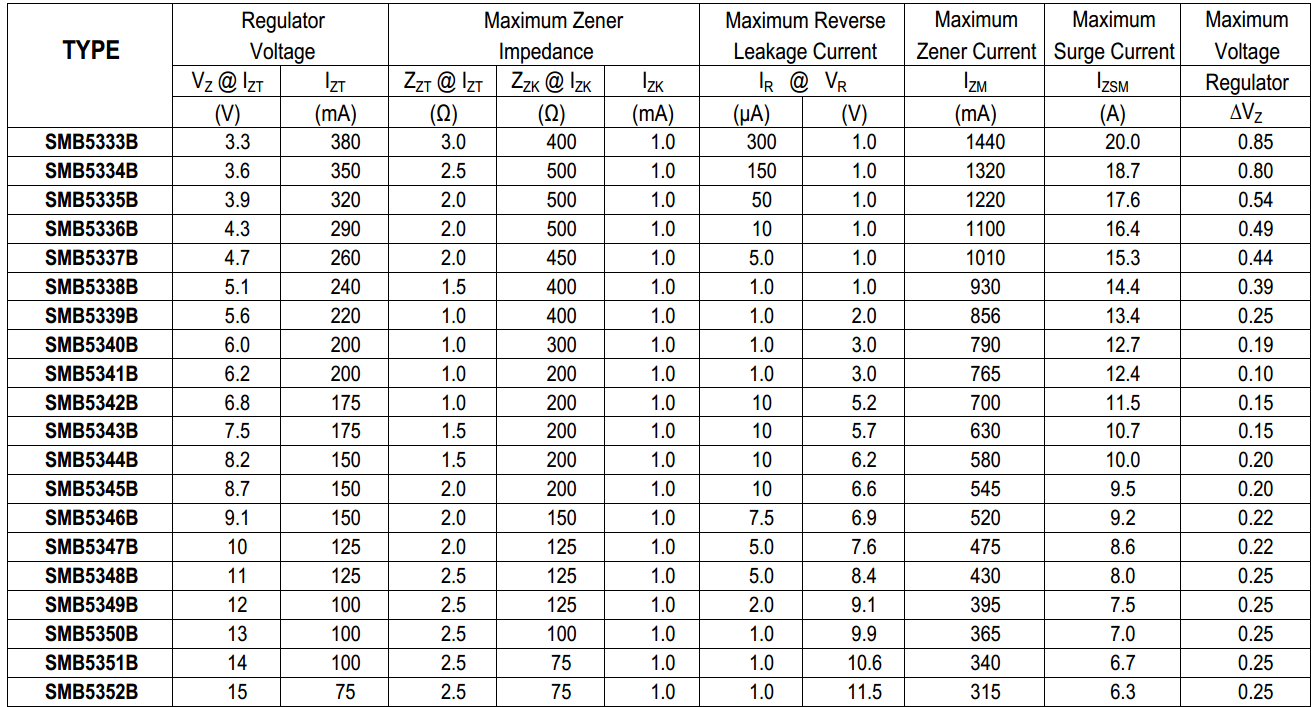

SMB5339B, 5.6V/5W稳压管； SMB5338B, 5.1V/5W稳压管； SMB5333B, 3.3V/5W稳压管：

神***

【USB 原理及实战，16课时】，视频教学已完美完成 ，大学标准课程 ！
【10月/9号，10月/11号】USB基本原理教学视频, 已上传
【10月/16号的 USB-HID 通信 实战】教学视频超级完美, 已上传
             是对着协议和代码一行一行的讲解，认真听的都说会了
【10月/18号下午的 USB-CDC虚拟串口 实战】教学视频, 已上传
             USB-CDC虚拟串口 / 就是最简单最强大的串口
             是对着协议和代码一行一行的讲解，认真听的都说会了
请帮忙转发给可能需要：从0开始了解 USB 的 同学/同事/老师/研发人员
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4526&extra=&page=1
=========================================
【CAN 原理及实战，8课时】，教学视频，制作中，后续直接看视频回放



在0603,0805封装的  【电源去耦主力电容】，47uF, 100uF 电容价格变化较大时，
我们还做过，将板子上的所有10uF电源去耦电容及少数0.01uF/0.1uF电容换成便宜的【0603 22uF 16V】，
这样【整体提升板载电容储能去耦的容量】

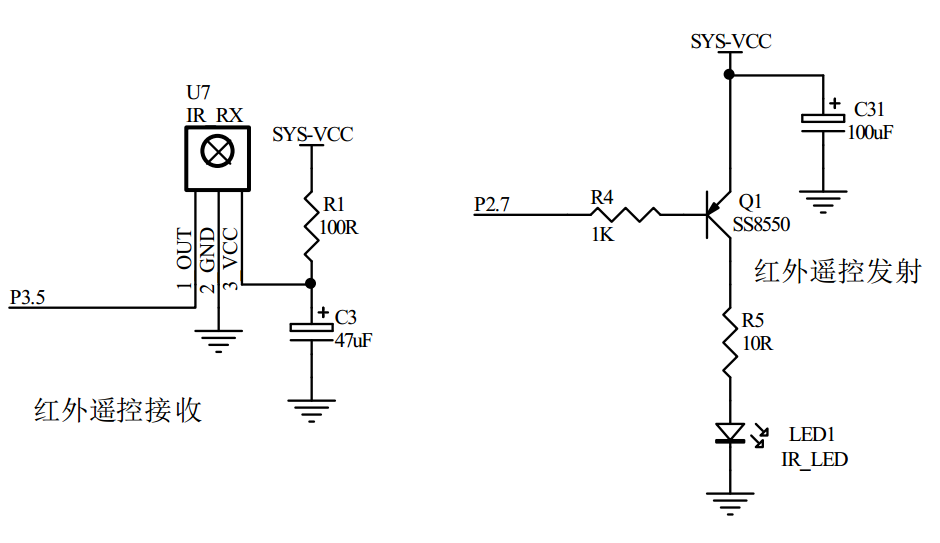

此处这2个47uF/100uF 目前价格又高的离谱，肯定要改成 22uF/RMB0.028来降低成本
那就想办法【整体提升板载电容储能去耦的容量】

神***

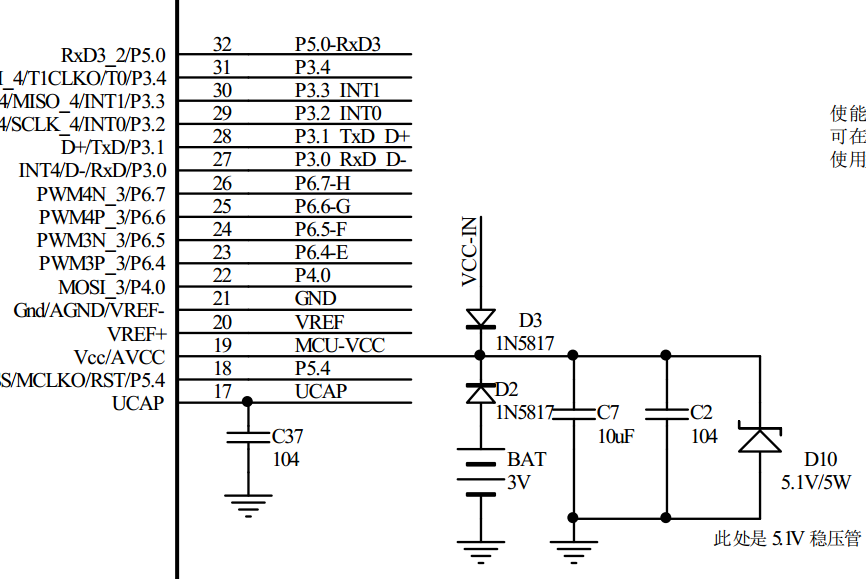

此处C7从10uF改成22uF

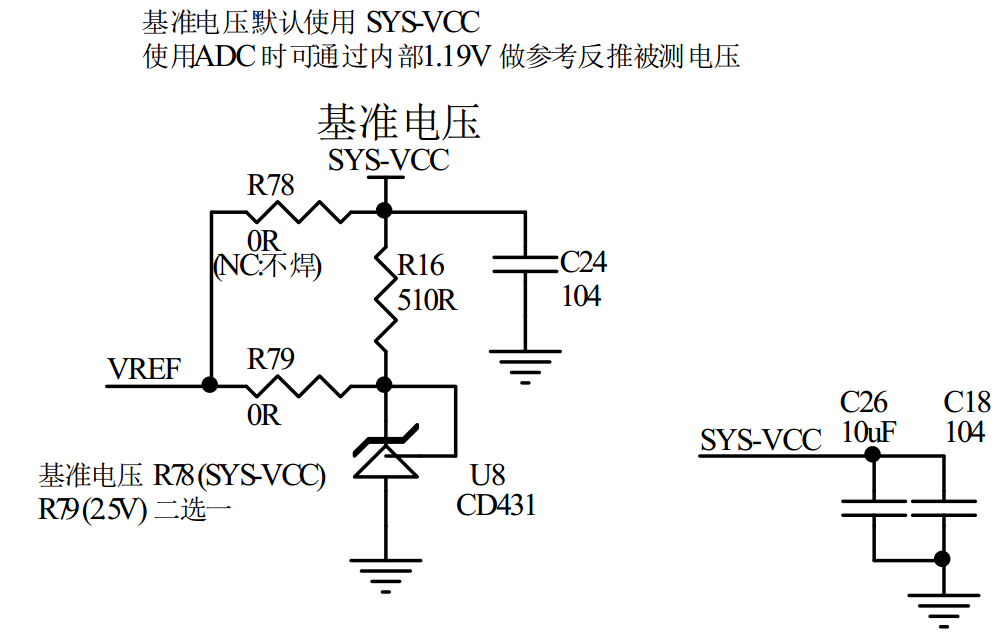

此处C24/C26 从10uF改成22uF



此处C29从10uF改成22uF



此处C30从10uF改成22uF

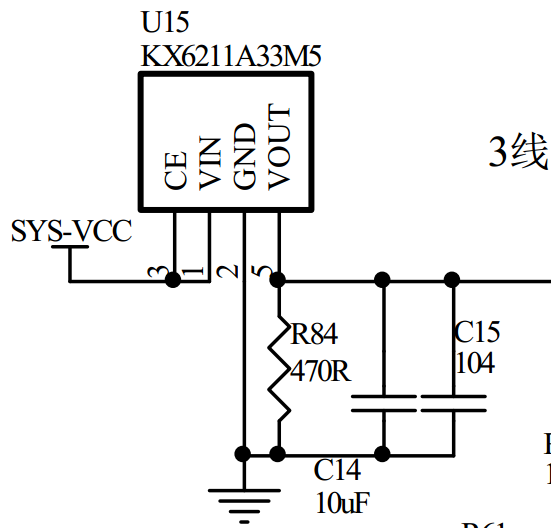

此处C14从10uF改成22uF

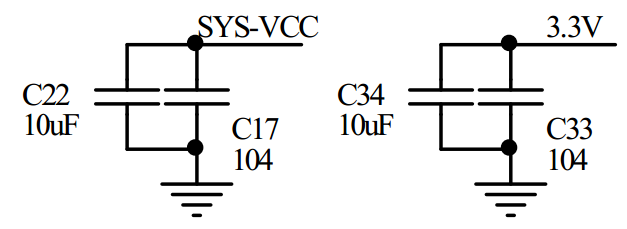

此处C22/C34从10uF改成22uF

神***

电源并联的【5.6V / 5W 稳压管】响应时间测试结果：
测试的稳压二极管的响应速度都小于1us，在电源中做嵌位，
由于还有储能电容，所以稳压二极管的响应速度是绰绰有余的


【新提醒】电源并联的【5.6V / 5W 稳压管】响应时间测试 - 电源/复位/省电模式/外部晶振内部时钟/PLL 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

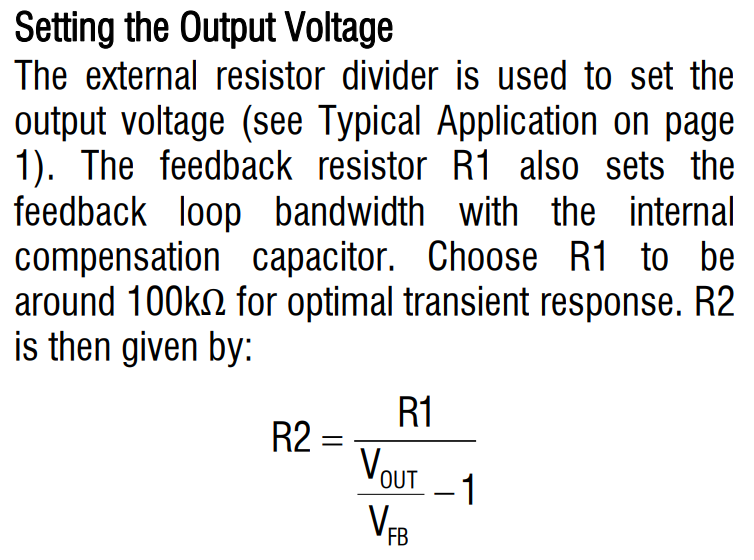

【16V ~ 4.5V】 电源输入 ，输出可调的 DC-DC 降压芯片，如 5V/3.3V 输出
MT2492, RMB < 0.2

神***

【40V ~ 4.5V】 电源输入 ，输出可调的 DC-DC 降压芯片

神***

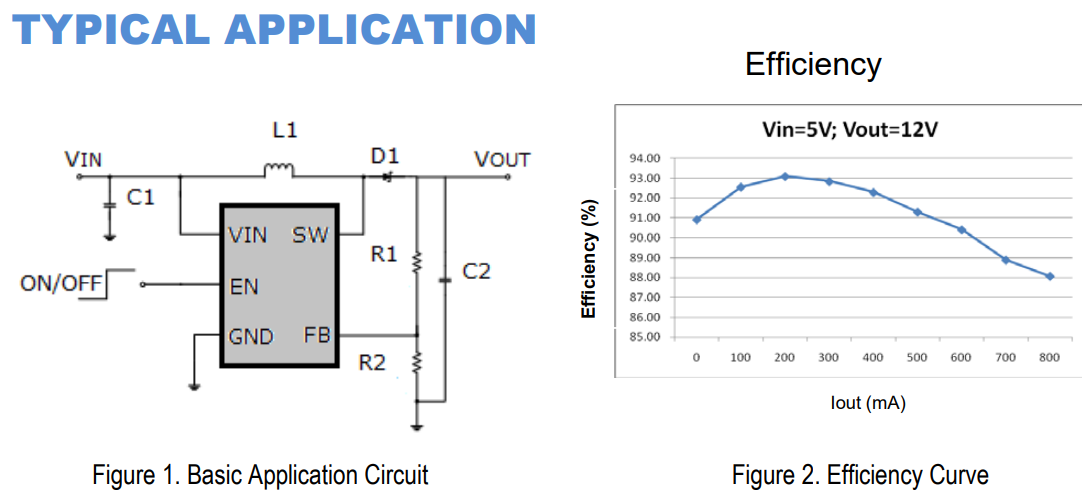

升压电路, 【2V ~ 24V】电源输入，输出可调，最高 28V 输出

WH***

XL1509-5.0这个芯片我一直都在用，与STC8H系列芯片搭配使用，效果确实很好。

梁***

注意，如果用的是MT3608L，则6脚是限流设置端，对地接一个电阻设置最大电流值，这个很有用。

梁***

文慧萱 发表于 2023-3-12 11:59
XL1509-5.0这个芯片我一直都在用，与STC8H系列芯片搭配使用，效果确实很好。

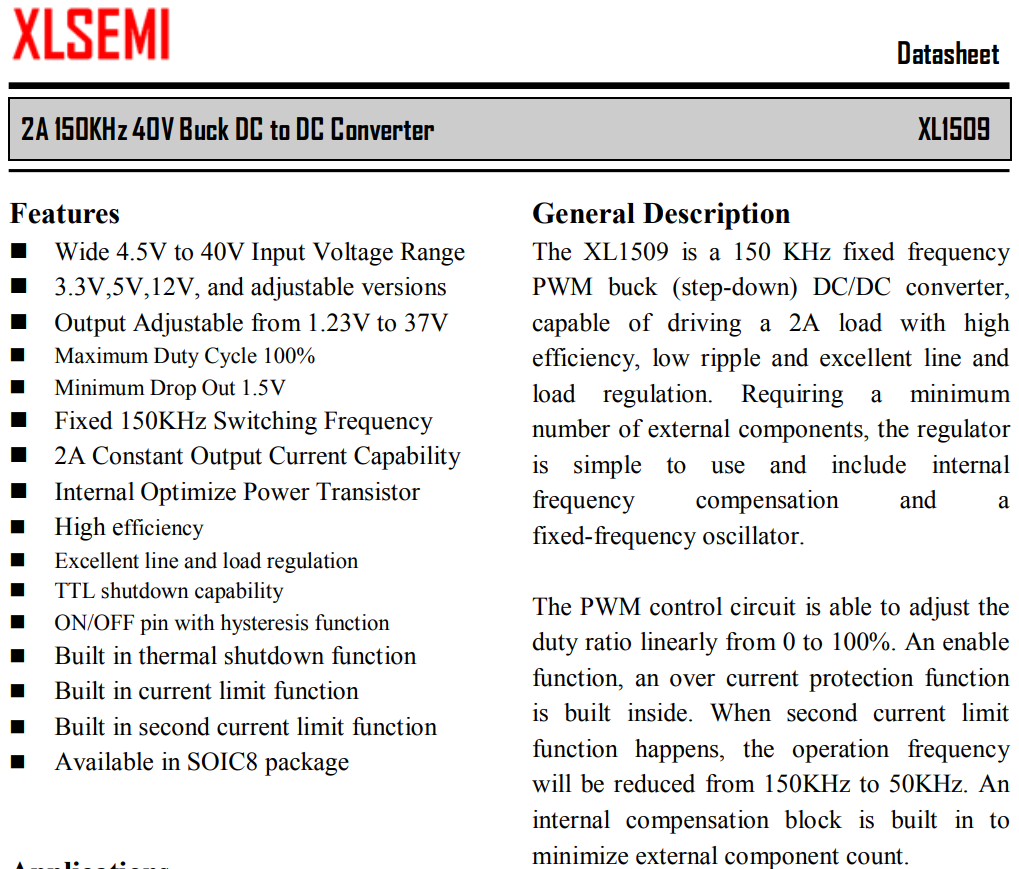

XL1509-40V-2A-150KHZ-SOP8
XL1509A-60V-2A-150KHZ-SOP8
