基于AI8051U的多传感器开发板(STC&立创开源大赛作品)

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2024-11-17 13:52:46

1

主题

2

回帖

19

积分

新手上路

积分
19
发表于 2024-11-11 15:55:27 | 显示全部楼层 |阅读模式
本帖最后由 小明同学 于 2024-11-17 13:43 编辑

项目内容

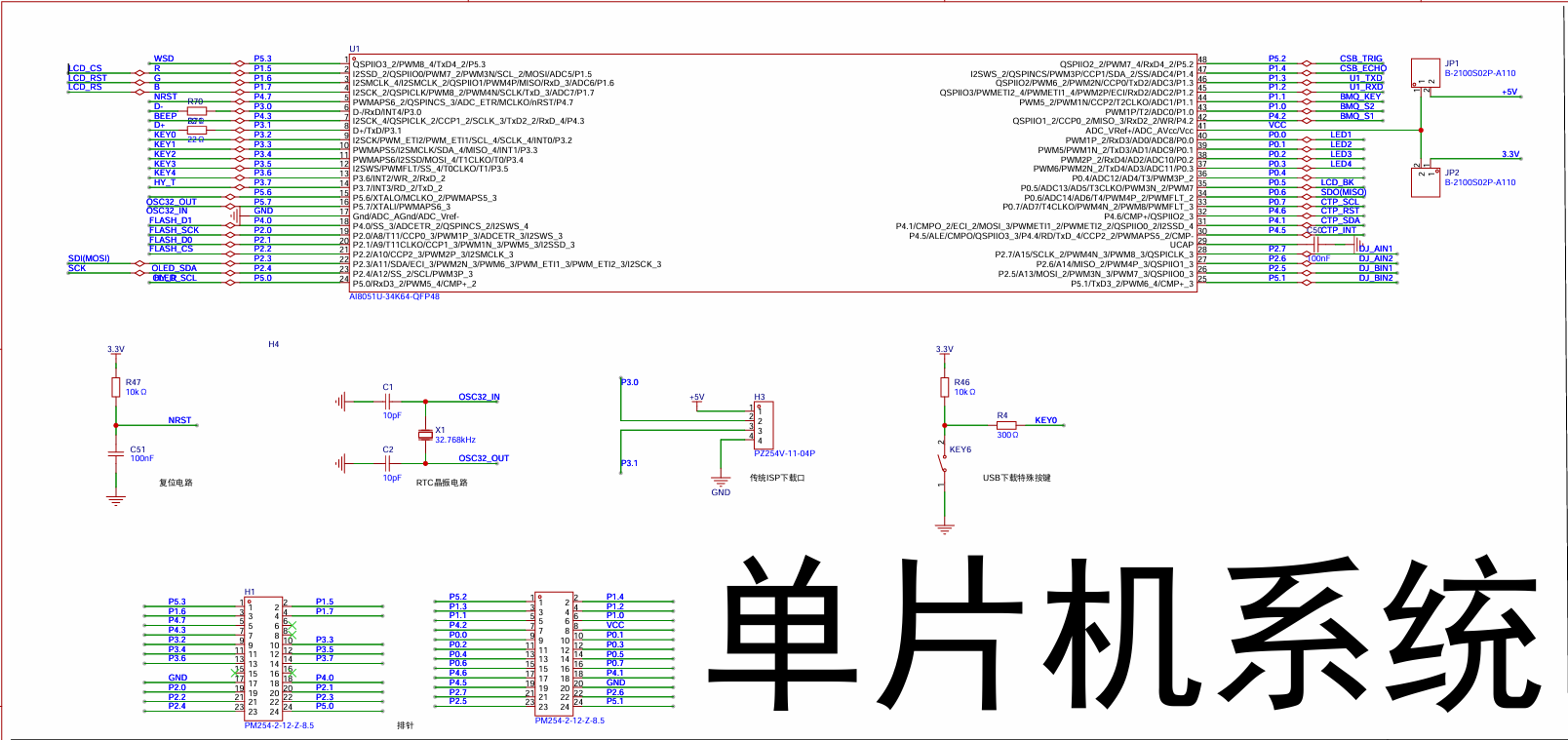

示例图1--单片机电路:
外接32.768K晶振,可制作RTC实时时钟,拥有多种烧录程序的方式,
1.一箭双雕下载
2. P3.2口按键内置USB下载
3.内置USB转串口上电断电下载

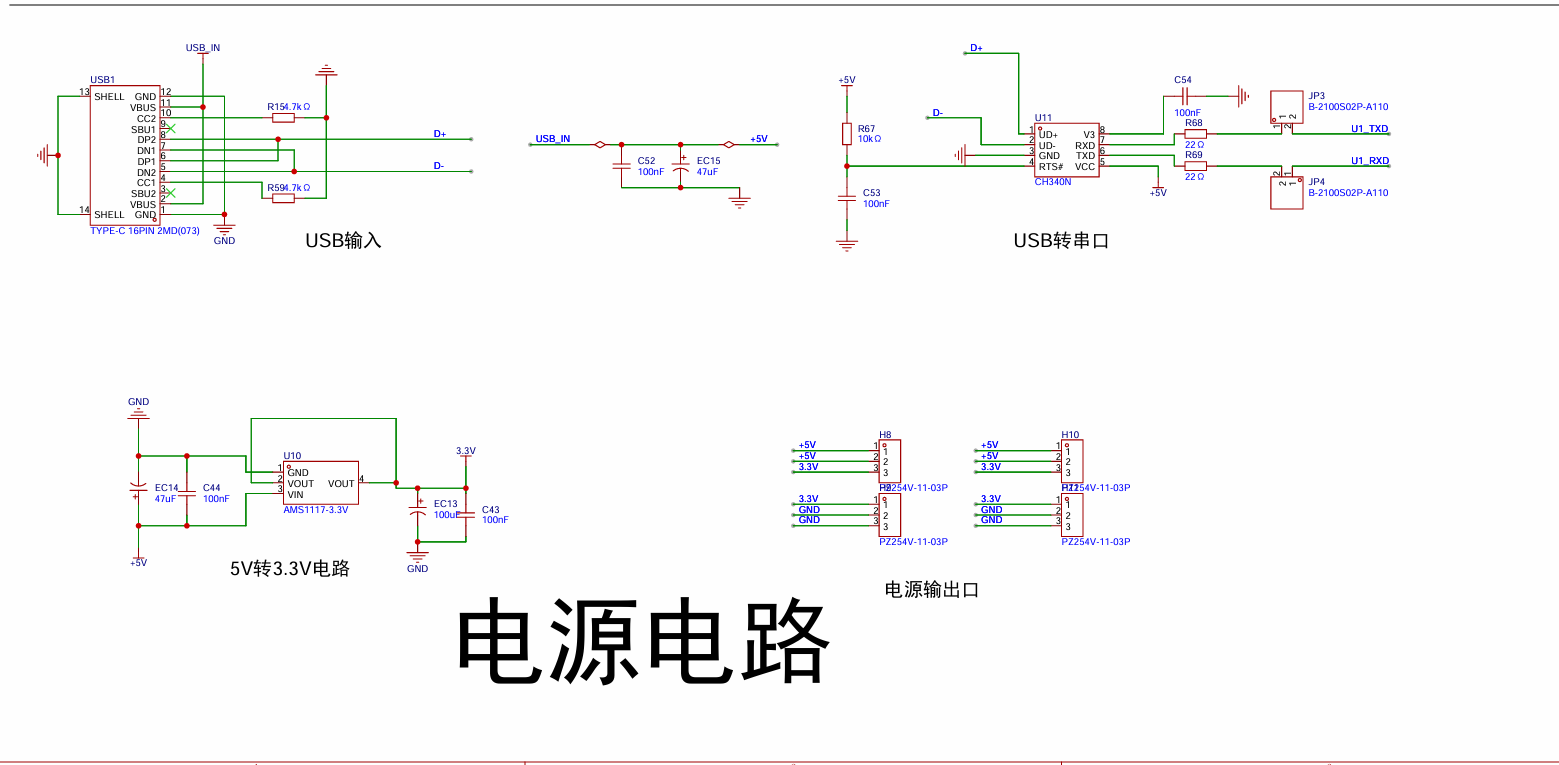

示例图2--电源电路:
采用TYPE-C接口作为供电接口,同时使用对应的USB数据引脚接入单片机主控AI8051U的P3.0,P3.1口,
直接使用单片机内部集成的USB 作为下载和调试,无需转换为串口信号。
在CC1和CC2引脚处加入4.7.1K下拉电阻,便于不同主机识别和配置。
示例图3--LED电路:
LED上拉5V,单片机输出低电平即可点亮。

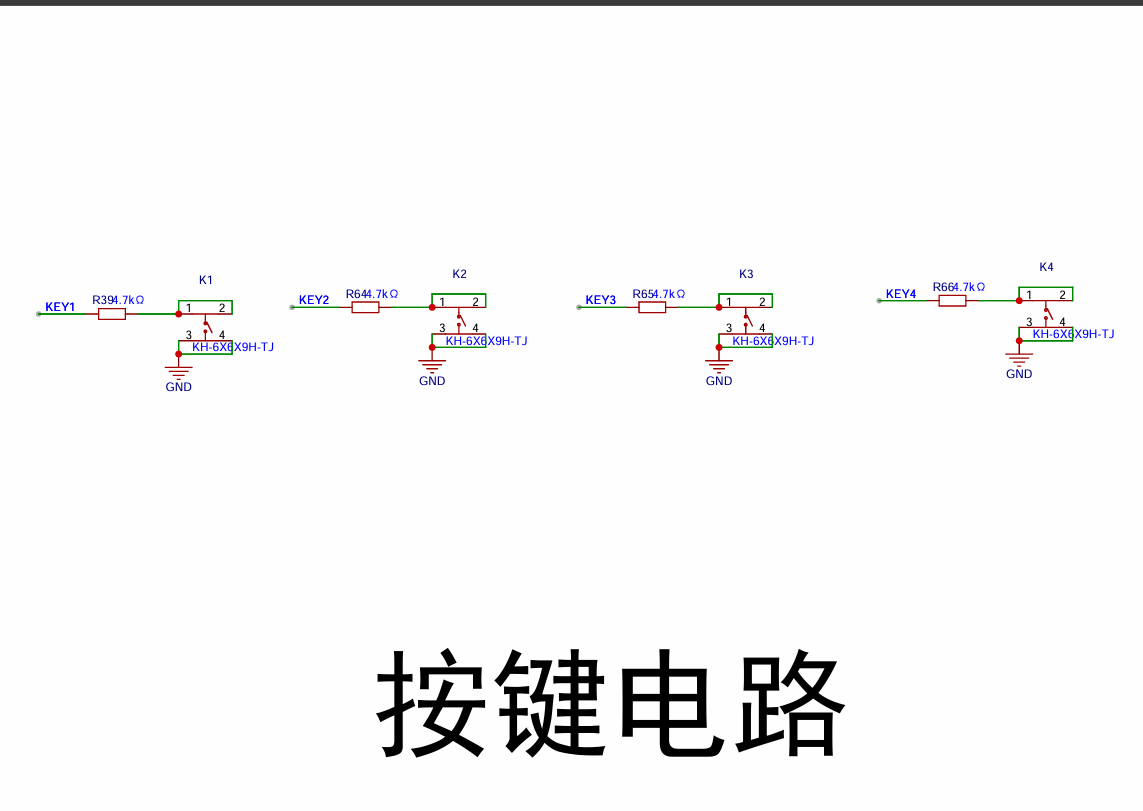

示例图4--按键电路:

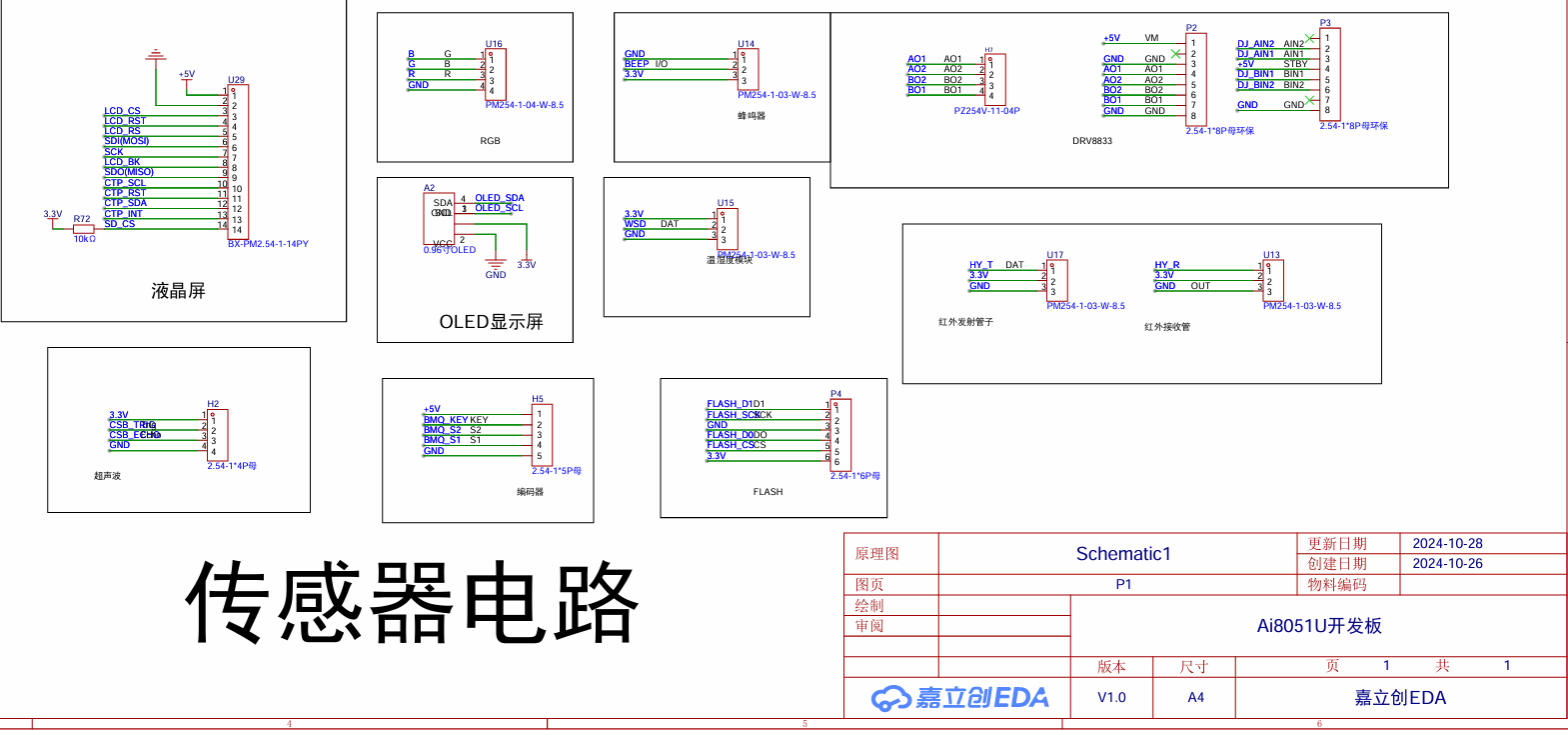

示例图5--传感器电路:
集成多款市面上常见的传感器。


测试程序:
  流水灯
void main(void)
{
  WTST = 0;
  EAXFR = 1;
  CKCON = 0;
  P0M1 = 0x00;
  P0M0 = 0xff;
  P1M1 = 0x00;
  P1M0 = 0x00;
  P2M1 = 0x00;
  P2M0 = 0x00;
  P3M1 = 0x00;
  P3M0 = 0x00;
  P4M1 = 0x00;
  P4M0 = 0x00;
  P5M1 = 0x00;
  P5M0 = 0x00;
  P6M1 = 0x00;
  P6M0 = 0x00;
  P7M1 = 0x00;
  P7M0 = 0x00;
  P40 = 0;
while(1)
{
    P00 = 0;
    delay_ms(250);    P00 = 1;
    P01 = 0;
    delay_ms(250);
    P01 = 1;
    P02 = 0;
    delay_ms(250);
    P02 = 1;
    P03 = 0;
    delay_ms(250);
    P03 = 1;
  }
}

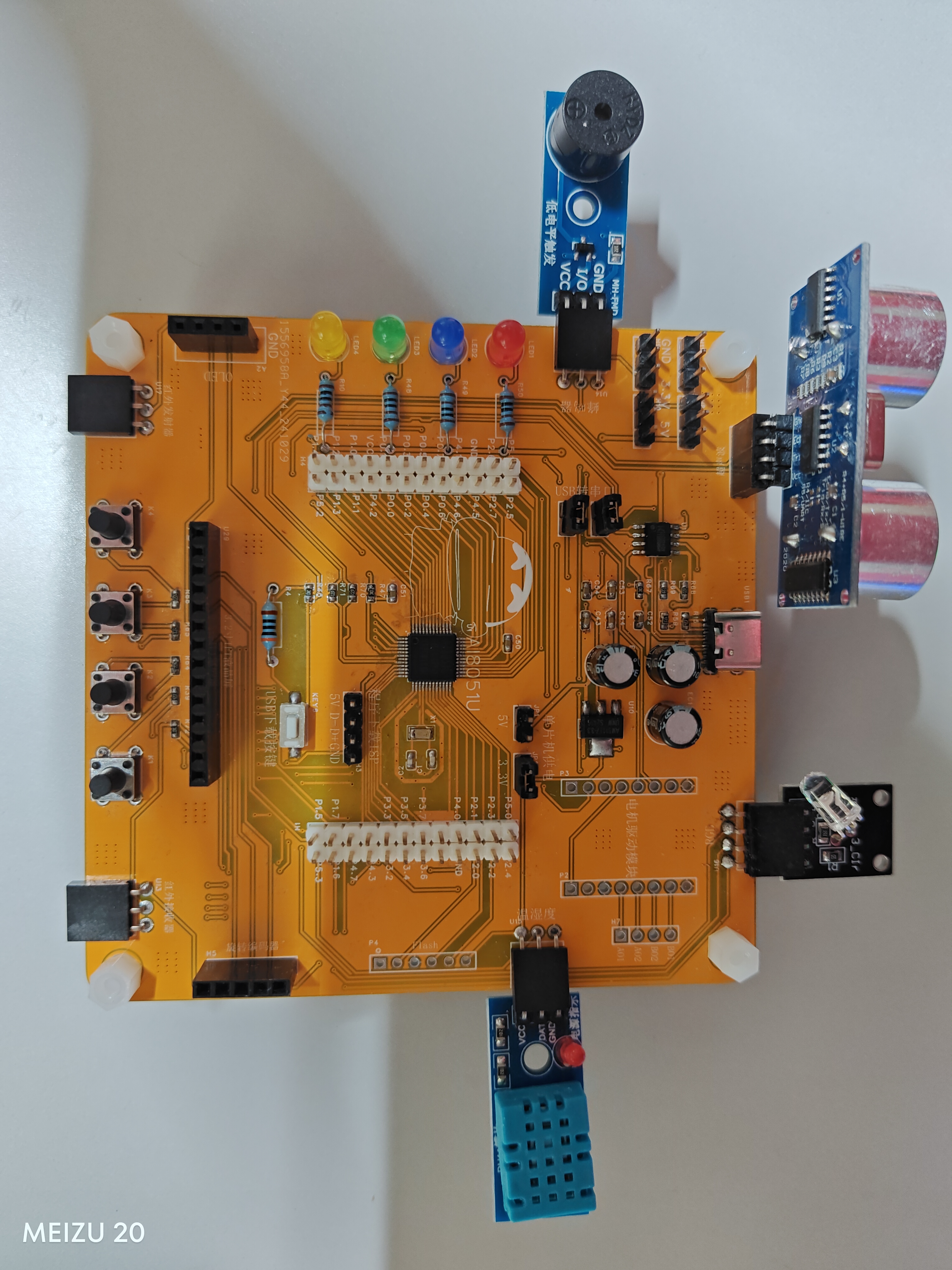

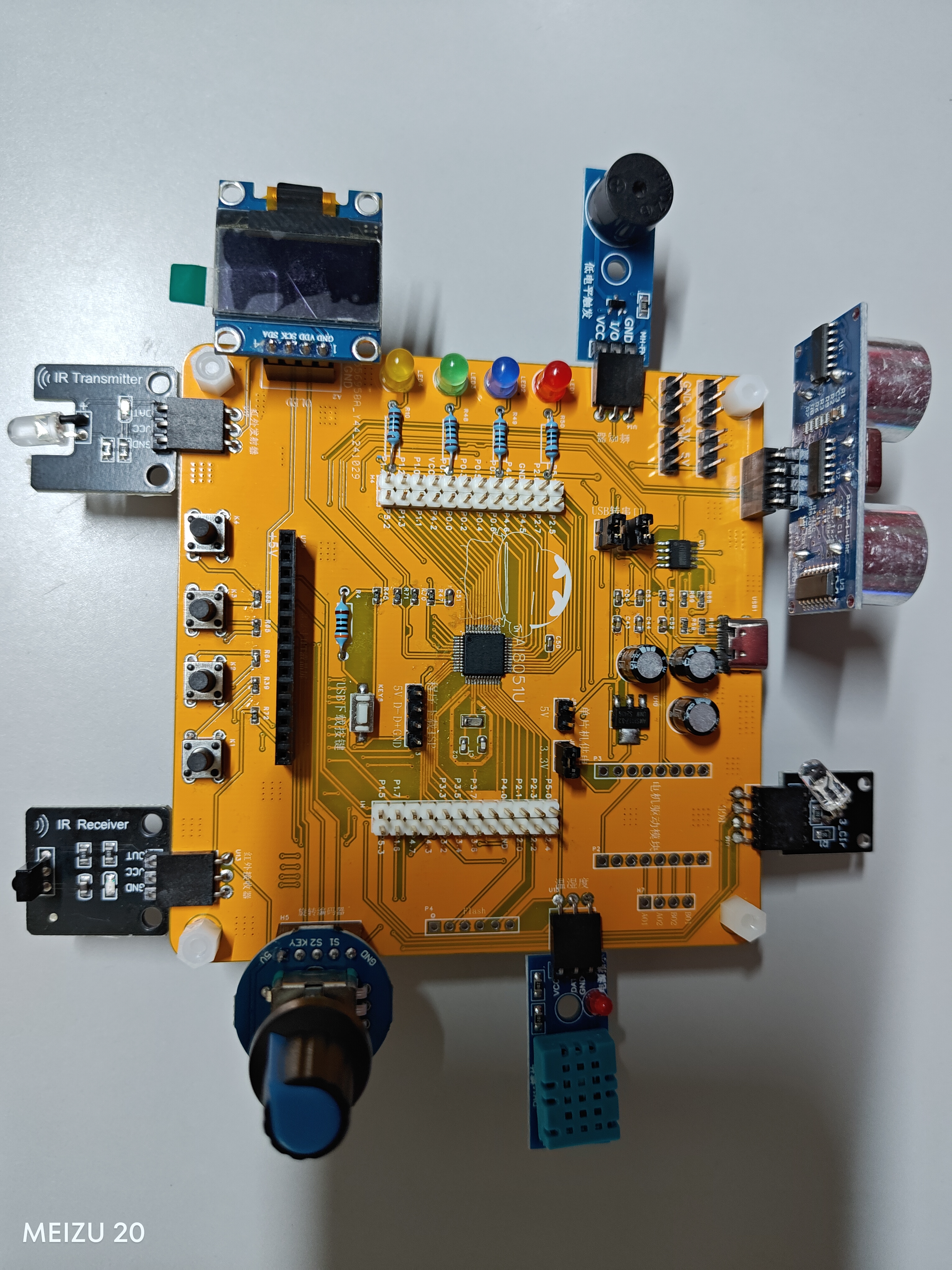

实物图:



建议:在绘制原理图和设计PCB时,每种传感器的引脚排列要以自己手头上的传感器为准。
(一些传感器新款和旧款的引脚顺序是不太一样的,)

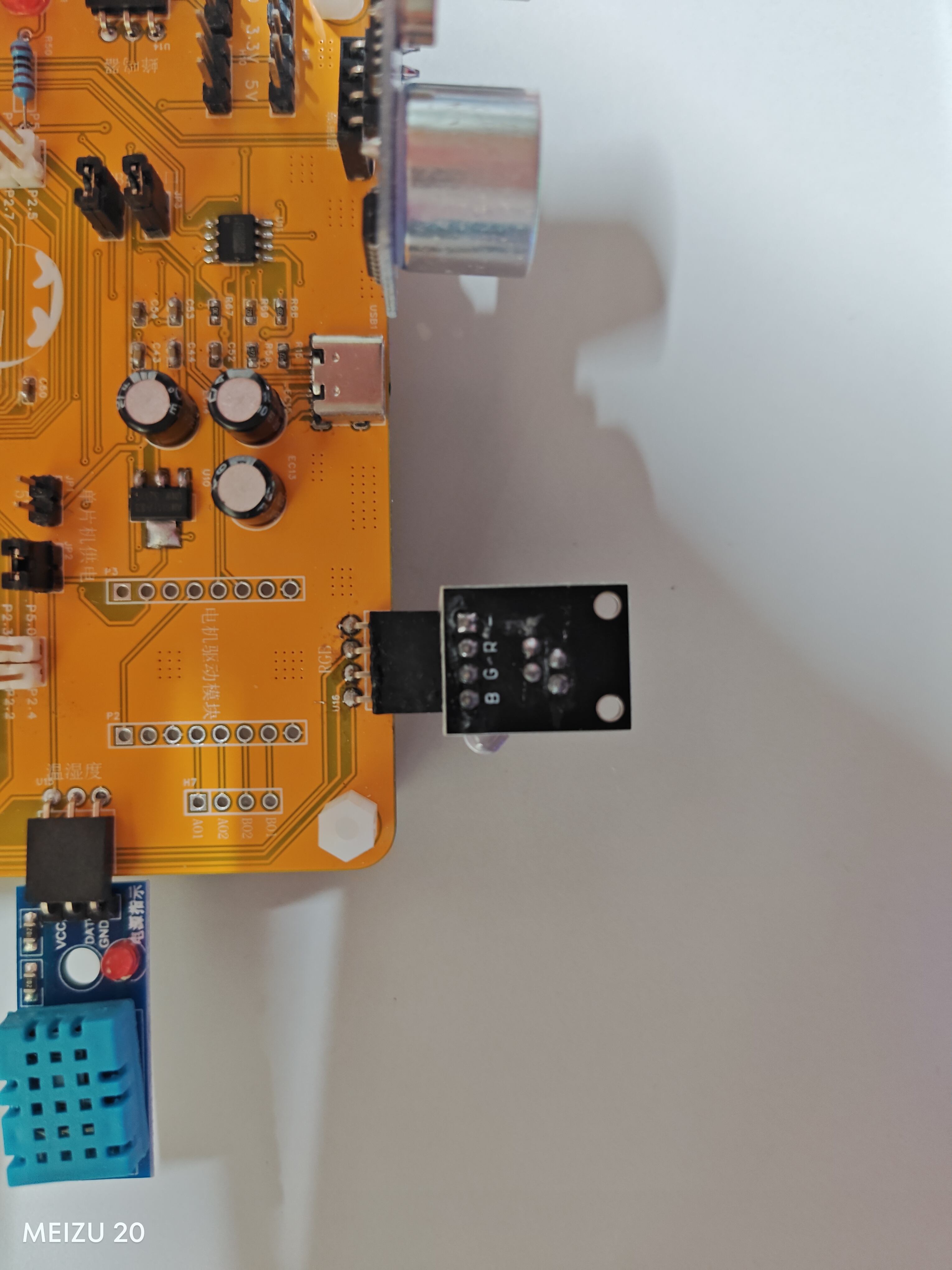

RGB模块的引脚顺序就是弄反了,所以只能反过来接了,一定要以自己买到的传感器为准!!!!
RGB模块有些是低电平点亮,有些是高电平才点亮的,这个也要注意,一定要以自己买到的传感器为准!!!!
一定要以自己买到的传感器为准!!!!






程序下载方式:
方法一:一箭双雕下载
一箭双雕下载器+ISP软件下载

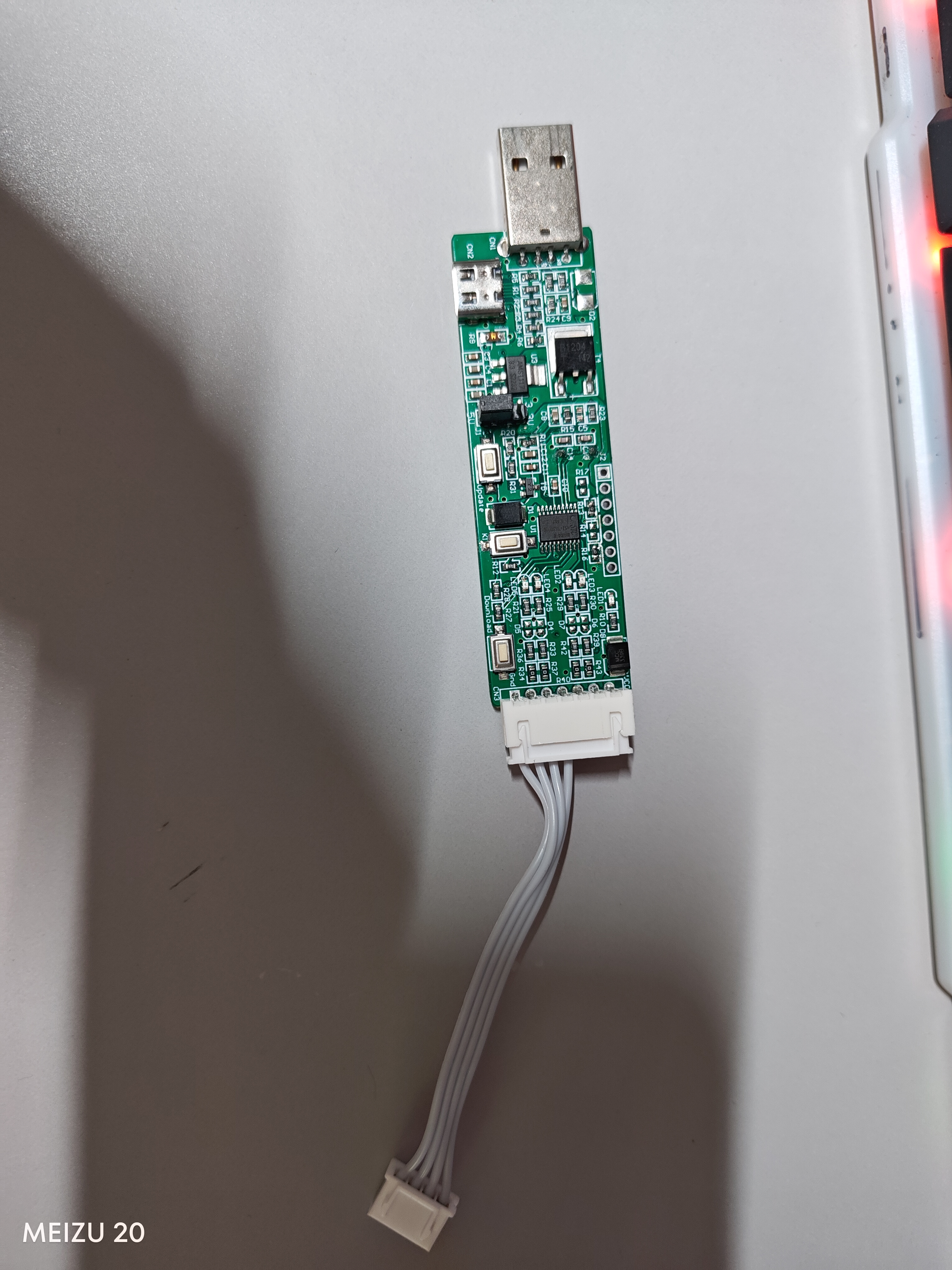

这种方法你需要有一个一箭双雕下载器,

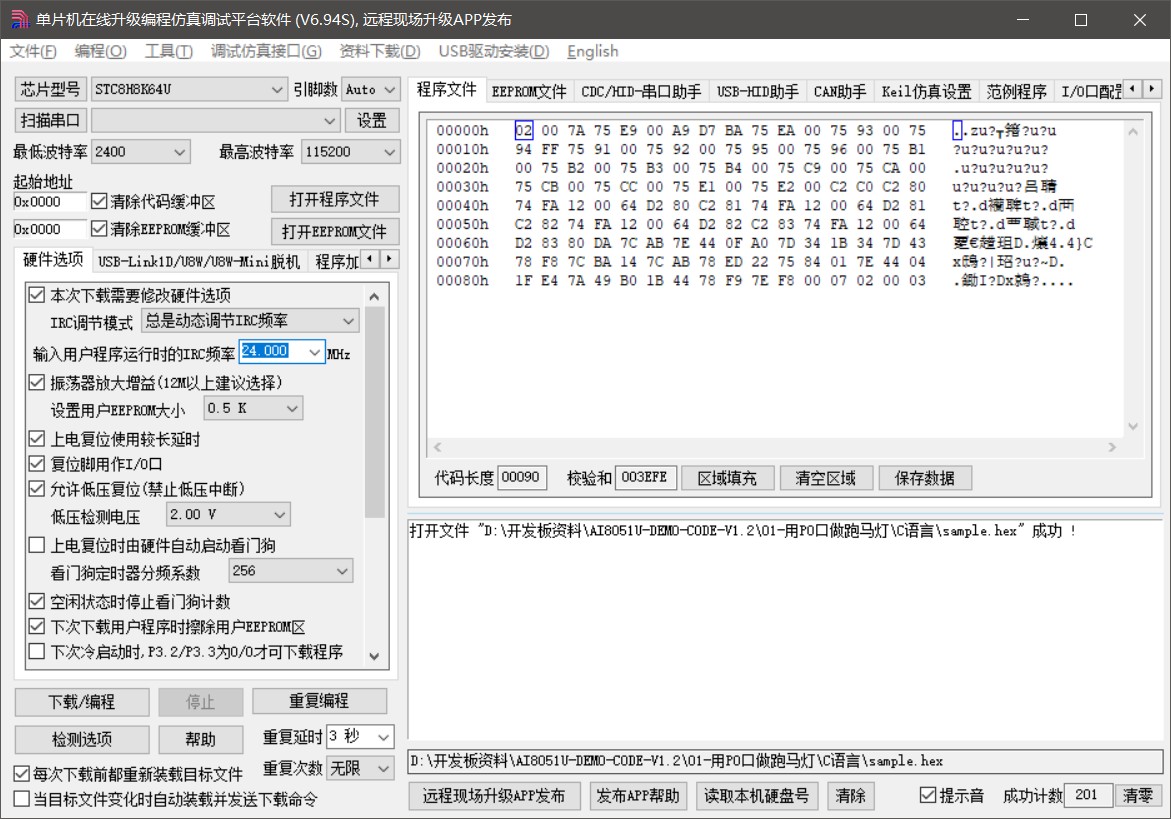

配合官方的ISP软件,就可以下载程序了,
插上一次后可以连续烧录,不需要其他操作。
这个方法是比较方便的,比较推荐这种方式,调试起来比较简单。

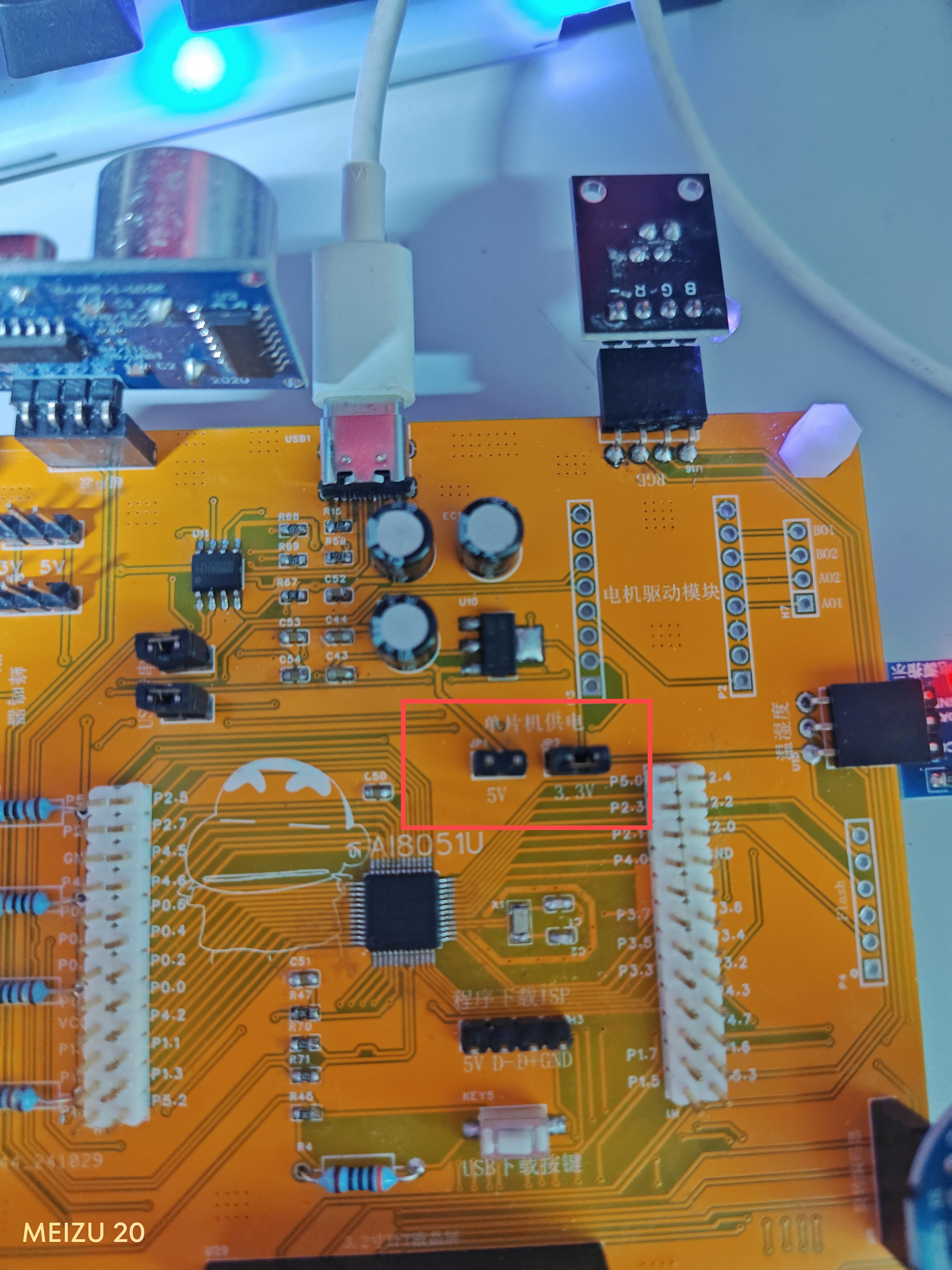

方法二 :P3.2口按键配合内置USB下载
先按住P3.2口的按键





然后单片机下电上电(拔插数据线或者拔插板子上的两个供电口)

这两个口分别是给单片机5V或3.3V供电(同时只能接一个)
此时ISP软件就可以检测到串口了

此方法要求type-c供电线是可以传输数据的线,如智能手机的充电线
不能是只有供电功能的充电线

此方法适用于没有下载器的情况下使用,步骤繁琐了一些。



补充:有源蜂鸣器驱动程序


void main(void)
{
    WTST = 0;
    EAXFR = 1;
    CKCON = 0;

    P0M1 = 0x00;   P0M0 = 0xff;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

    while(1)
    {
        P43 = 0;
        delay_ms(500);
        P43 = 1;

    }
}



立创开源平台链接:
Ai8051U开发板 - 立创开源硬件平台

电路原理图.pdf

495.56 KB, 下载次数: 30

原理图

ProPrj_Ai8051U开发板_2024-11-11.epro

306.45 KB, 下载次数: 30

立创开源项目

流水灯测试程序.zip

35.64 KB, 下载次数: 28

开发板测试程序

有源蜂鸣器.zip

34.83 KB, 下载次数: 28

回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:154
  • 最近打卡:2025-04-30 08:40:57
已绑定手机

15

主题

630

回帖

730

积分

高级会员

积分
730
发表于 2024-11-11 17:11:28 | 显示全部楼层
上图看看实物
STC 666 888
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:239
  • 最近打卡:2025-05-02 03:42:37

22

主题

283

回帖

905

积分

高级会员

积分
905
发表于 2024-11-11 18:16:57 来自手机 | 显示全部楼层
REMOVEUNUSED
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:265
  • 最近打卡:2025-05-01 07:25:06

0

主题

206

回帖

1522

积分

金牌会员

积分
1522
发表于 2024-11-11 21:12:01 | 显示全部楼层
来个立创的连接。


有json文件,立创可以打开看,EPRO,看不了。
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2024-11-17 13:52:46

1

主题

2

回帖

19

积分

新手上路

积分
19
发表于 2024-11-17 13:45:28 | 显示全部楼层
大*** 发表于 2024-11-11 21:12
来个立创的连接。

立创链接:https://oshwhub.com/yzmyyds/ai8051u-development-board
有一些小瑕疵比如引脚顺序和丝印顺序要注意一下
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2024-11-17 13:52:46

1

主题

2

回帖

19

积分

新手上路

积分
19
发表于 2024-11-17 13:45:56 | 显示全部楼层

实物图已经上传了,感谢支持
