AI8051U 多功能学习板设计
主控 AI8051U-34K 48PIN 展示

USB转串口芯片 STC8H2K12U

前言

感谢 深圳国芯人工智能有限公司 和嘉立创联合举办的 Ai8051U开源创意电子设计大赛 ，感谢国芯人工智能公司对本项目的物料和PCB打板支持，感谢大国工匠的 车规级 MCU 产品，性能超群，代码兼容性强，运行稳定可靠，适应各种复杂环境。

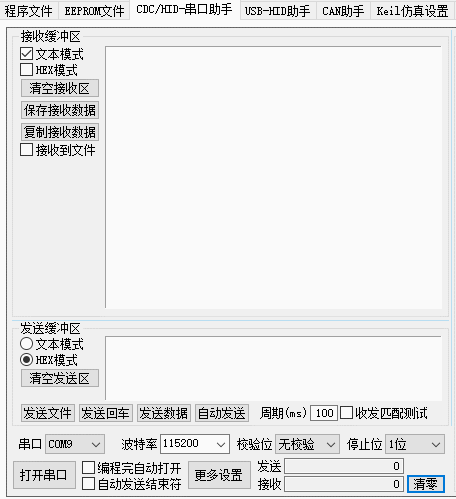

配套的 Aiapp-ISP 烧录软件具备强大功能，串口助手、IO配置、波特率计算、软件延时计算、范例程序、程序调试仿真、OLED屏模拟、数码管仿真、按键模拟……越探索越强大，极大节约开发成本（包括开发时间成本和硬件购买成本），学习起来非常方便！

PCB 工程详见：Ai8051U多功能学习板 - 立创开源硬件平台 .

主要特点

• 基于性能强悍的 Ai8051U - LQFP48 芯片设计，芯片手册详见：深圳国芯人工智能有限公司-产品_AI8051U系列
• 所有 IO 引出，便于学习、测试和外设模块连接；
• 多路电源引出，包括 5V ，3.3V 和 GND，为更多外设提供充足的电源接口；
• 支持多种供电和通信接口，包括 Type-C、Type-A（USB）、Type-B（打印机线）、串口通信接口；
• 支持多种显示屏幕，包括 4引脚 IIC OLED 接口、7 引脚 SPI 接口、8 引脚 TFT 彩屏接口；
• Ai8H2K12U串口通信芯片全IO引出，可作为单独 MCU 使用，也可烧录USB转双串口程序与 Ai8051U 通信；
• 包含一个扩展 IIC 通信接口，可接 DHT11 温湿度传感器；
• P2.0~P2.7引脚控制LED设计，低电平点亮，可作流水灯测试；
• 4个轻触开关，可作按键测试，配合 ISP 软件进行模拟仿真；
• 各引脚丝印文字采用特别加粗的 Comic Sans MS Negreta 手写体，结合顶层和底层图案设计，提升观感和整体风格搭配舒适度，
  • MCU 品牌标识矢量图见附件；

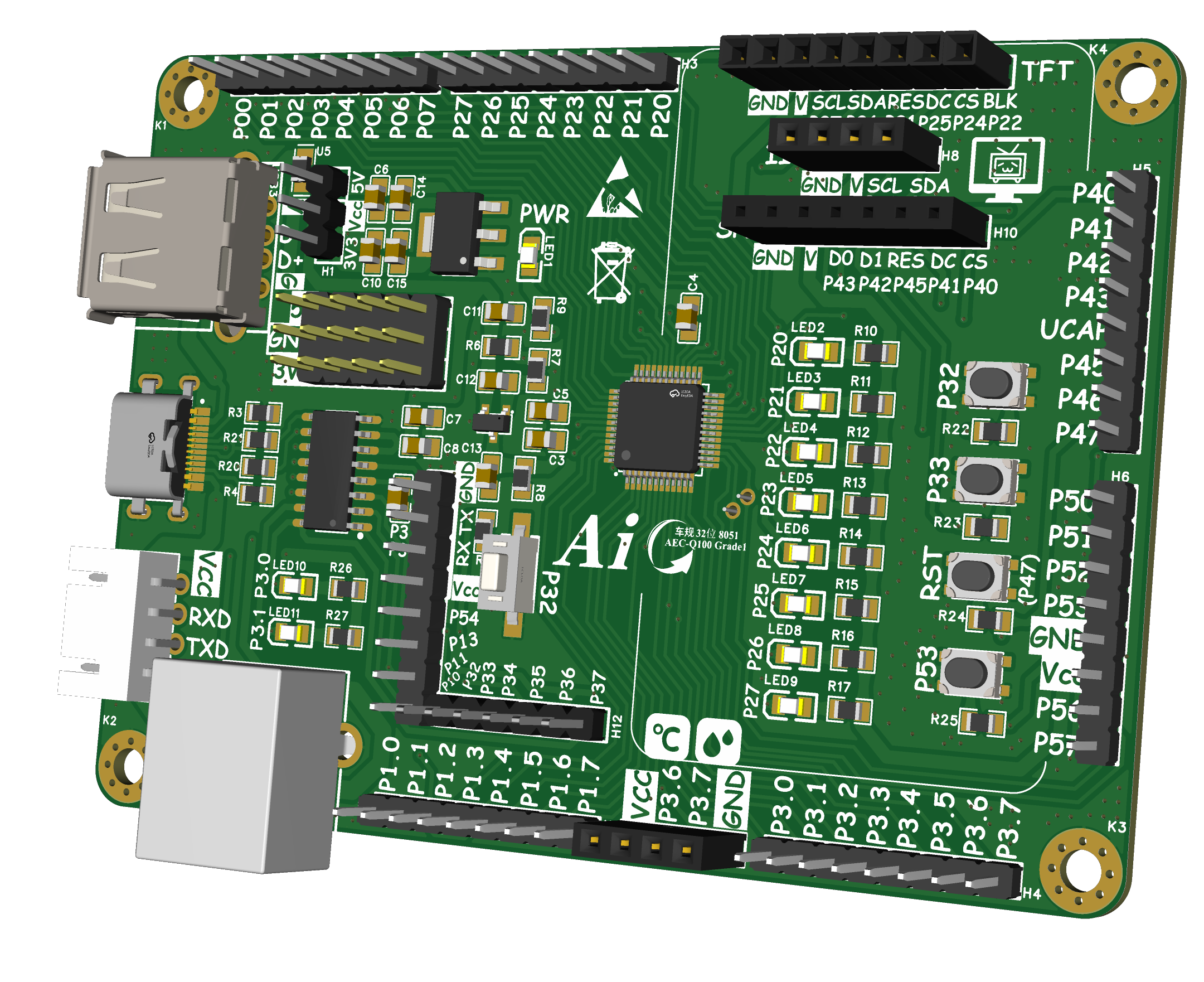

3D效果展示

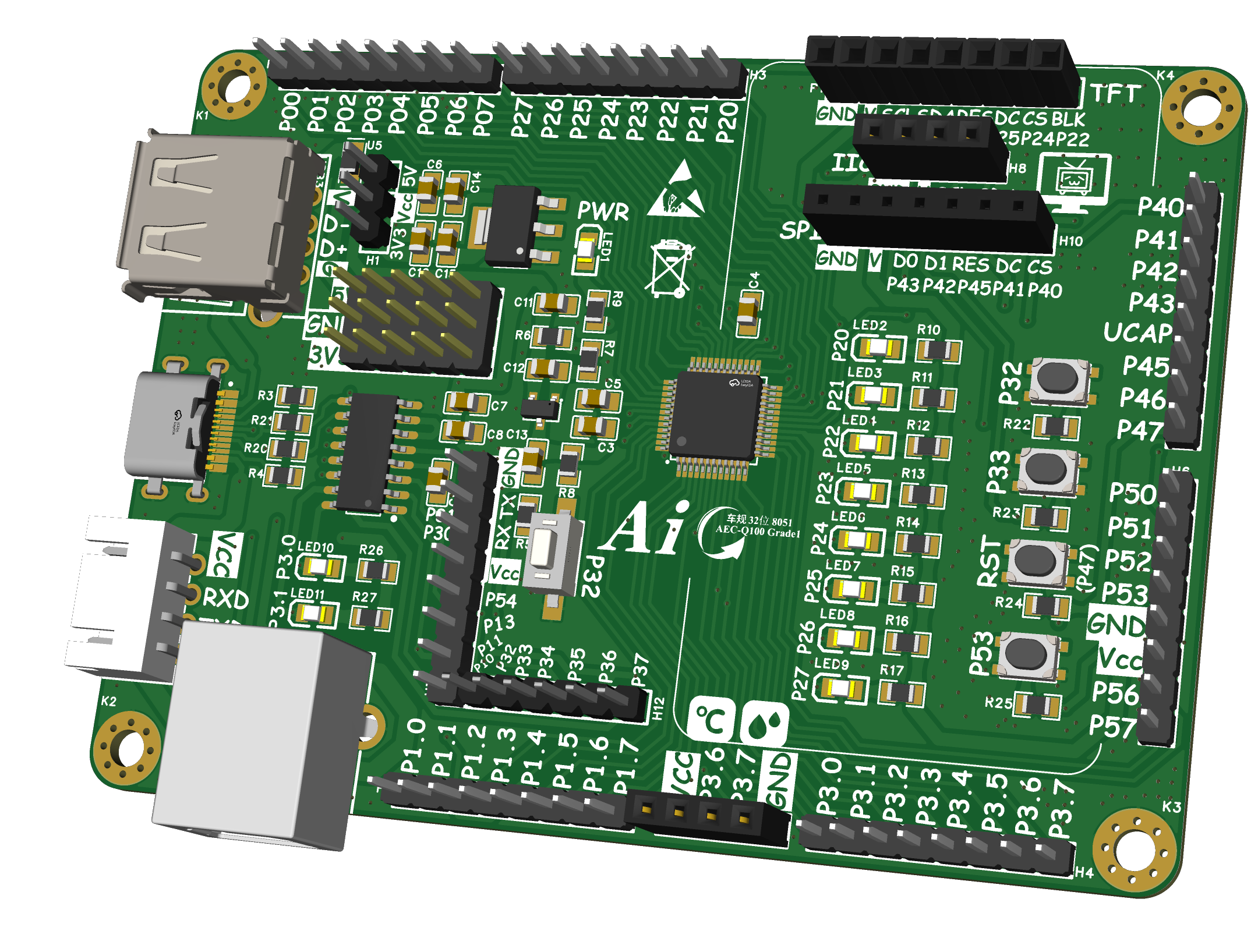

实物效果展示

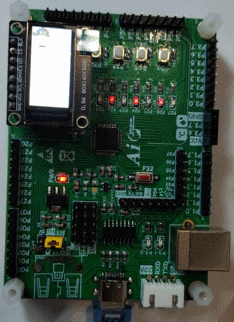

视频效果展示1. OLED 显示 DHT11温湿度数据

2. 串口打印 DHT11 温湿度数据

3. 流水灯

4. 按键控制

提示：P32按键控制奇偶数交替闪烁，P33按键控制反向流水灯，P47控制正向流水灯，P53按键控制正反向流水灯。

5. TFT彩屏显示

相关例程代码见附件。

新的测试内容更新将跟帖发布……

更多有趣玩法正在探索中，欢迎大家复刻和讨论……

完整测试视频效果如下

在DHT11温湿度传感器测试项目中，包括 OLED 显示和UART串口打印数据两部分，关键代码如下

#include <STC8H.h>
#include <intrins.h>
#include <stdio.h>
#include <config.h>
#include <delay.h>
#include <DHT11.h>
#include <oled.h>                //OLED引脚定义、控制函数
#include <UART.h>

void Display();

void main()
{

        P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能

        GPIO_Init();
        UartInit();
        printf("AI8051U DHT11 Test...\r\n");

        OLED_Init();                        //初始化OLED
        OLED_ColorTurn(0);                //0正常显示，1 反色显示
        OLED_DisplayTurn(0);        //0正常显示  1 屏幕翻转显示

        while(1)
        {
                DHT_Collect();
                printf("Temperature = %u.%u°C\r\n",Temperature[0],Temperature[1]);//串口打印温度
    printf("Humidity = %u.%u%%RH\r\n",Humidity[0],Humidity[1]);//串口打印湿度
                delay_ms(1000);

                Display();
                OLED_ShowString(0,4,"ECNU",16);                  //显示字符串
                OLED_ShowString(40,4,"2024",16);//显示字符串
                OLED_ShowString(0,6,"Shanghai,China",16);                  //显示字符串
                //OLED_Clear();                                                  //清屏
        }

}

void Display()
{
                OLED_ShowString(0,0,"Temp:",16);
                OLED_ShowNum(43,0,Temperature[0],2,16);
                OLED_ShowString(60,0,".",16);
                OLED_ShowNum(65,0,Temperature[1],1,16);
                OLED_ShowString(75,0,"C",16);

                OLED_ShowString(0,2,"RH:",16);
                OLED_ShowNum(43,2,Humidity[0],2,16);
                OLED_ShowString(60,2,".",16);
                OLED_ShowNum(65,2,Humidity[1],1,16);
                OLED_ShowString(75,2,"%",16);

}
复制代码

程序可扩展实现 LabVIEW 上位机数据采集、结合 MQTT 协议实现 Home Assistant 智能家居平台展示等，这些内容正在进行开发，预计本周上线，敬请期待……
​

​

邮***

大***

中规中矩。蛮好的。10*10的板，可以的。

liji***

大*** 发表于 2024-11-11 20:37
中规中矩。蛮好的。10*10的板，可以的。

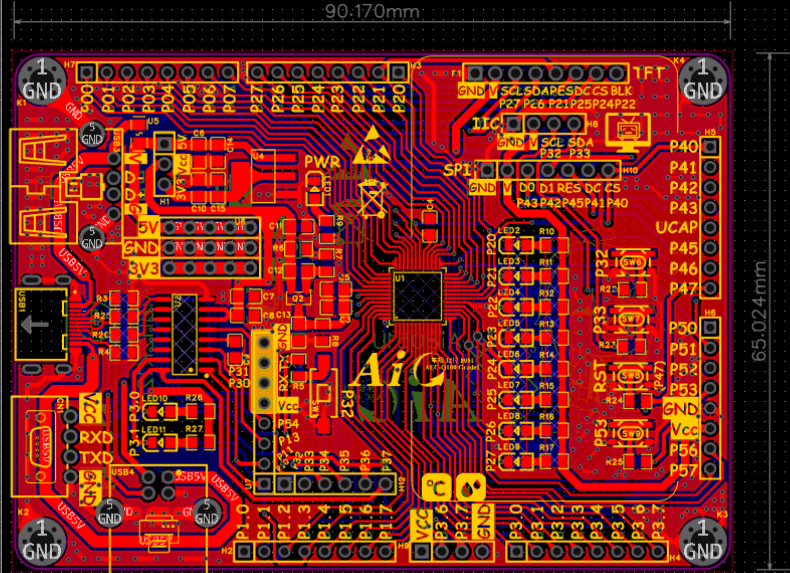

其实是 90x65mm

zhaoy***

点赞收藏

wlh***

这个板子不错

小涵***

感谢分享

大***

liji*** 发表于 2024-11-12 00:13
其实是 90x65mm

是呀! 10*10的以内的呀!  一个意思。

liji***

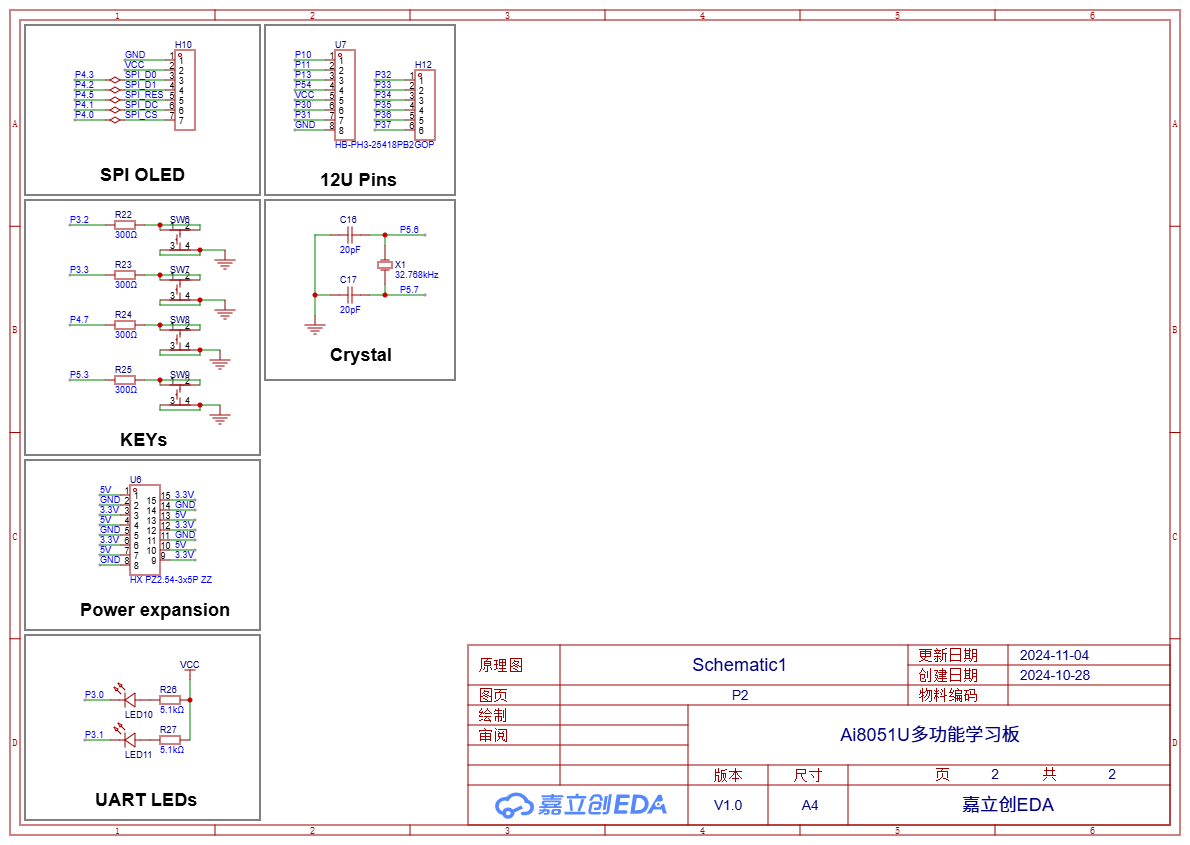

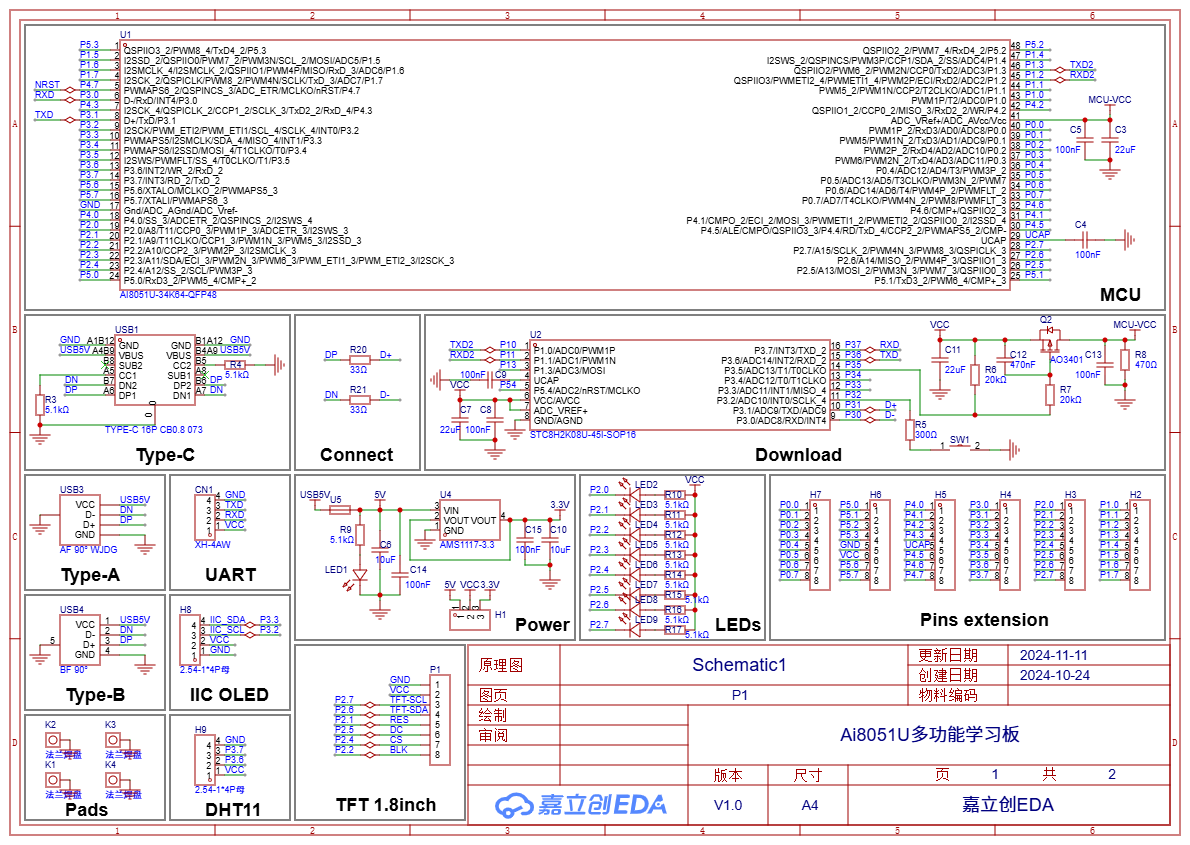

开发板原理图
