关于A/D的理解

sh***

STC32G12K128芯片，如果使用内部VREF 1.19V，
是否在 A/D 的 I/O 口输入电压 应该小于 1.19V？
如果大于 1.19V 会有什么后果 ？

神***

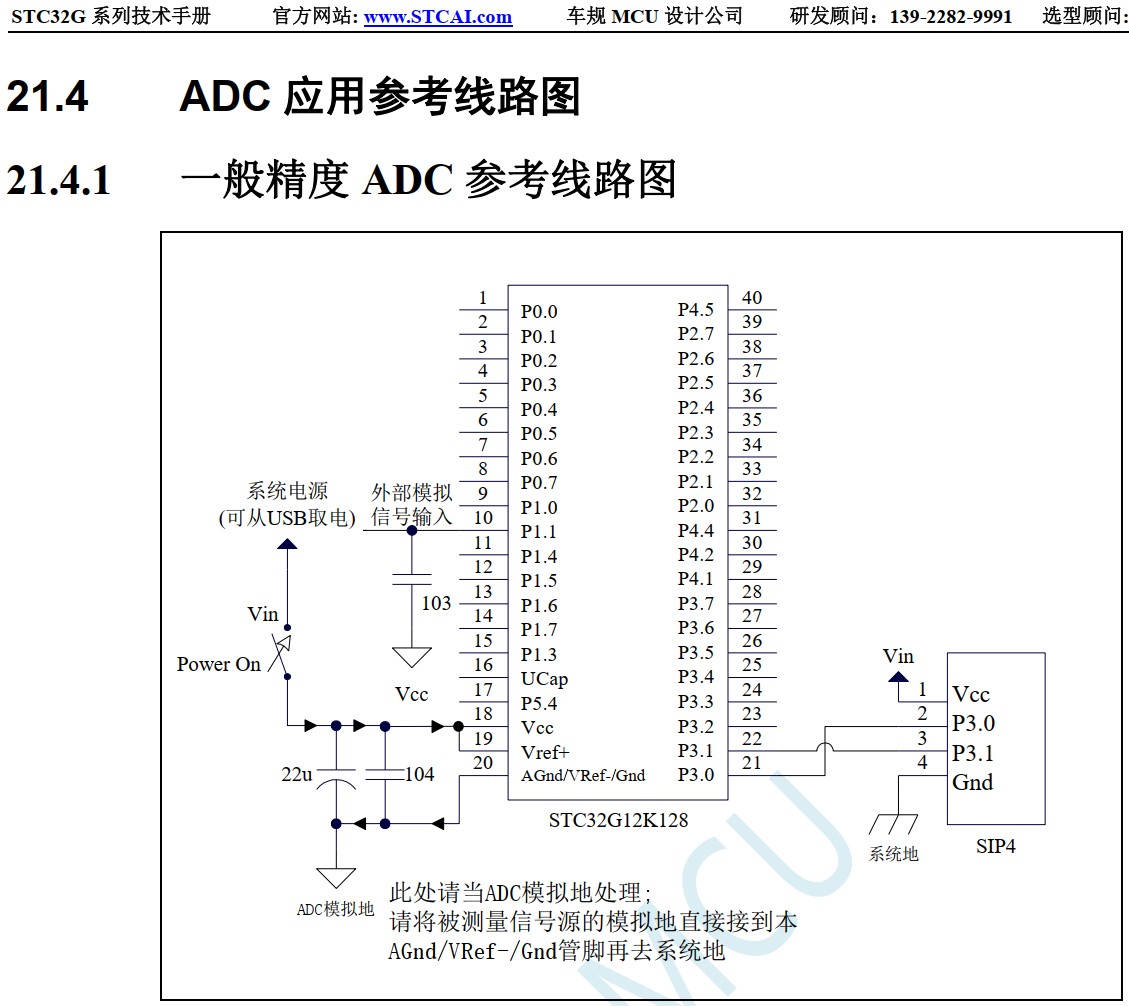

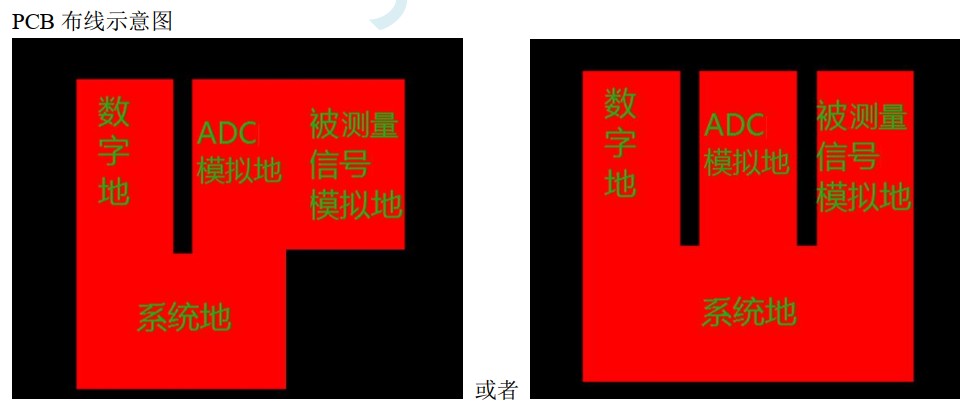

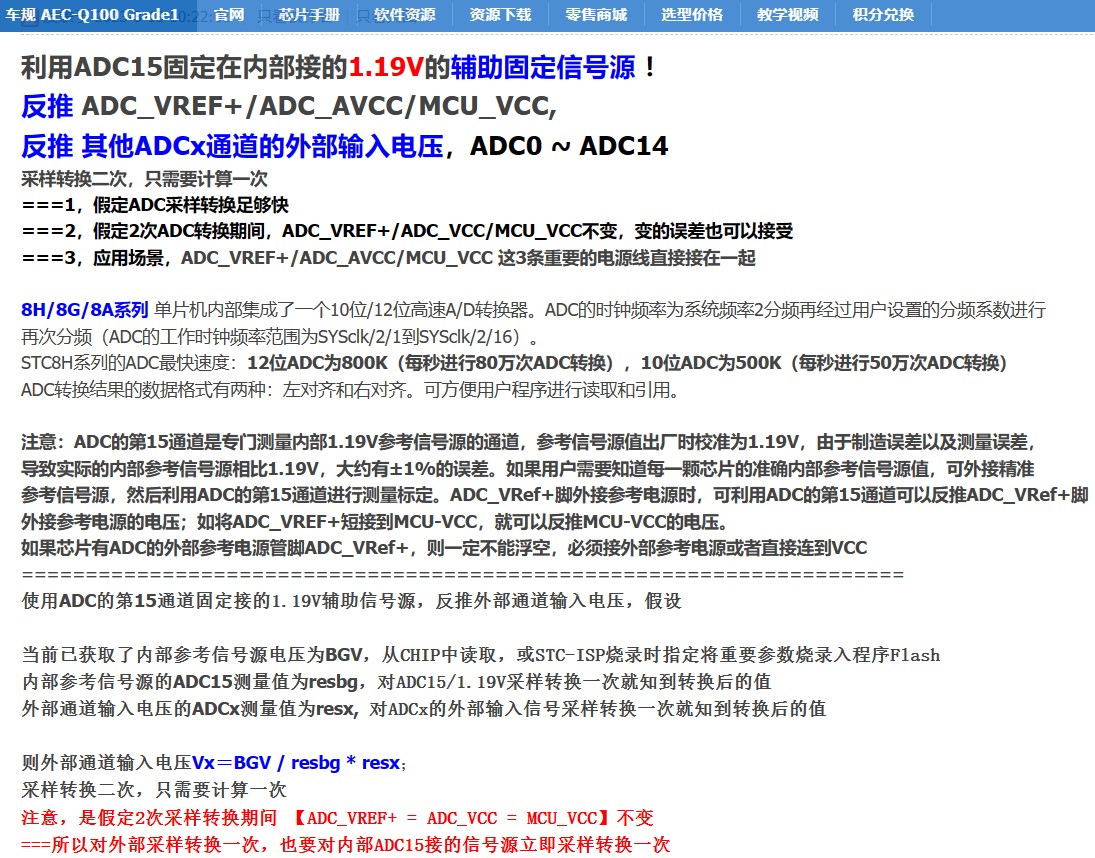

ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)




利用ADC15在内部固定接的1.19V的辅助固定信号源，反推其他通道的输入电压 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

so***

外部vref必须2.4伏到vcc，你说的应该是内部参考电压吧。
高于参考电压显示就是最大值，但电压也不要过高，可能会烧掉引脚。

21cns***

AD的IO输入电压要小于外部参考电压值，否则测出来都是外部参考电压值；另外也不能大于单片机的最大耐压。

内部VREF 1.19一般用于外部参考电压接不太稳定的VCC时起到一个校准/参考作用。

QQ6243***

so*** 发表于 2024-11-10 11:53
外部vref必须2.4伏到vcc，你说的应该是内部参考电压吧。高于参考电压显示就是最大值，但电压也不要过高，可 ...

不管是内部参考还是外部参考，ADC测量的电压始终不能超过VREF引脚上的电压。
使用内部参考电压VREF一般接VCC，此时ADC采样电压应小于VCC
说白了VREF就是ADC的电源，使用ADC采样电压比上VREF电压也就是ADC采样比

QQ6243***

不管是内部参考还是外部参考，ADC测量的电压始终不能超过VREF引脚上的电压。
使用内部参考电压VREF一般接VCC，此时ADC采样电压应小于VCC
说白了VREF就是ADC的电源，使用ADC采样电压比上VREF电压也就是ADC采样比

潘***

建议直接和VCC相连接

Debu***

VREF不可以直接接内部1.19V，内部的1.19V是送到ADC通道，
计算电源电压，再通过电源电压计算另一个通道，
就算VREF脚是比较低的电压，比如2.5V，
ADC通道也可以输入大于VREF的电压（ADC值为最大值而已），
但不能大于电源电压

晓***

1.19V只是占用了一个ADC通道，除此之外毫无关系，
ADC的输入范围只与VCC电压和VREF电压有关，ADC检测范围是0~VREF，允许输入的安全范围是-0.5~VCC+0.5，VREF推荐取值为 2.4V<=VREF<=VCC，
实测VREF低于2.4V也是能用的，只是线性会慢慢变差。
ADC输入电压超过VREF*4095/4096时，输出结果始终是满幅（0x0fff右对齐或者0xfff0左对齐），
ADC输入电压低于Vref/4096时，输出结果固定为0x0000。
ADC输入电压只要在上述安全范围内，不会有物理损伤。

sh***

我是否可以理解为 1.19V 不可以成为 ADC 的 VREF ，
因为这个1.19V的1%误差对现在的使用就可以了。
我非常希望 VREF就是 这个 1.19V，怎么做？
