开山斧-USB声卡-开源演示程序：Ai8051U+ES8156

Debu***

开山斧-USB声卡-开源演示程序：Ai8051U+ES8156
使用开山斧V2.3验证
开山斧见此链接：
https://www.stcaimcu.com/thread-10686-1-1.html
直接驱动耳机感觉比Ai8051U实验箱的音质好
因为是无隔直电容的结构，没有电容影响低频
要想低频损失比较小，隔直电容要220μF或以上，两个电容体积比较大
比如七彩虹C3和C4这两款MP3，隔直电容分别为220μF和470μF
说明：
音量0~191，五向开关上下控制音量大小，P2 LED显示音量

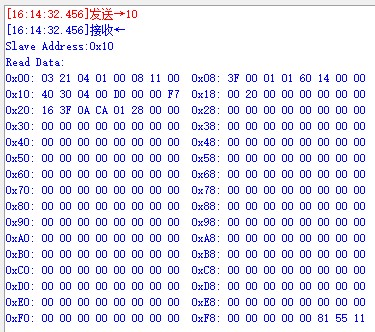

正常驱动耳机时的寄存器数据：

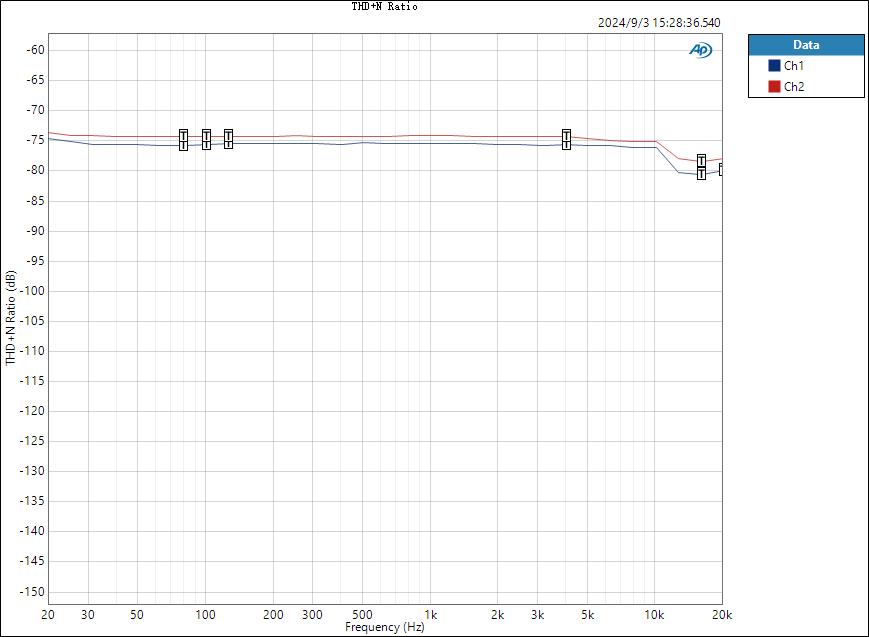

ES8156 AP仪20~20KHz扫频THD+N曲线（32Ω负载）：

ES8156 AP仪20~20KHz扫频RMS曲线（32Ω负载）：

例程：
AI8051U-USB录放音声卡-ES8156-内部36.864M-外接32768Hz晶振.zip (51.8 KB, 下载次数: 224)

2024-11-29 19:10 上传

点击文件名下载附件

南风***

学习了。。。。。。。。。。。。。。。。。。。。

Debu***

香河英*** 发表于 2025-1-3 14:47
感谢分享，开山斧开发板什么样子？

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10686

hu_ji***

板己画出来了，开始验证

kks***

这个声卡不错，想试试Ai8051U+ES8156

zan***

Es8156数据手册没有寄存器表啊，您是怎么知道寄存器的呢，有相关资料可以分享一下吗

Debu***

zan*** 发表于 2025-3-1 08:51
Es8156数据手册没有寄存器表啊，您是怎么知道寄存器的呢，有相关资料可以分享一下吗 ...

这是原厂的非公开内容，不可分享

gzs***

这个要是不用隔直电容会不会烧耳机啊大佬

Debu***

gzs*** 发表于 2026-1-17 21:11
这个要是不用隔直电容会不会烧耳机啊大佬

不会的，就是这样设计的，耳机的公共端接HPCOM，不要接地
串电容反而会影响音质，为了不影响音质，要串220μF甚至是470μF，但这样上下电有噼噗声

gzs***

Debu*** 发表于 2026-1-17 22:31
不会的，就是这样设计的，耳机的公共端接HPCOM，不要接地
串电容反而会影响音质，为了不影响音质，要串220 ...

受教了，谢谢大佬
