3.3V系统的-CAN节点 和 5V系统的-CAN节点能接在一起么

神***

帮网友问： 3.3V系统的-CAN节点 和 5V系统的-CAN节点能接在一起么

===答，我认为可以，CAN 没这么迂腐教条


CAN专家 - STC陈工答：
CAN总线信号是有规定上限跟下限的，只要输出到总线的信号是符合标准的，
ECU节点的工作电压是多少并不重要。

神***

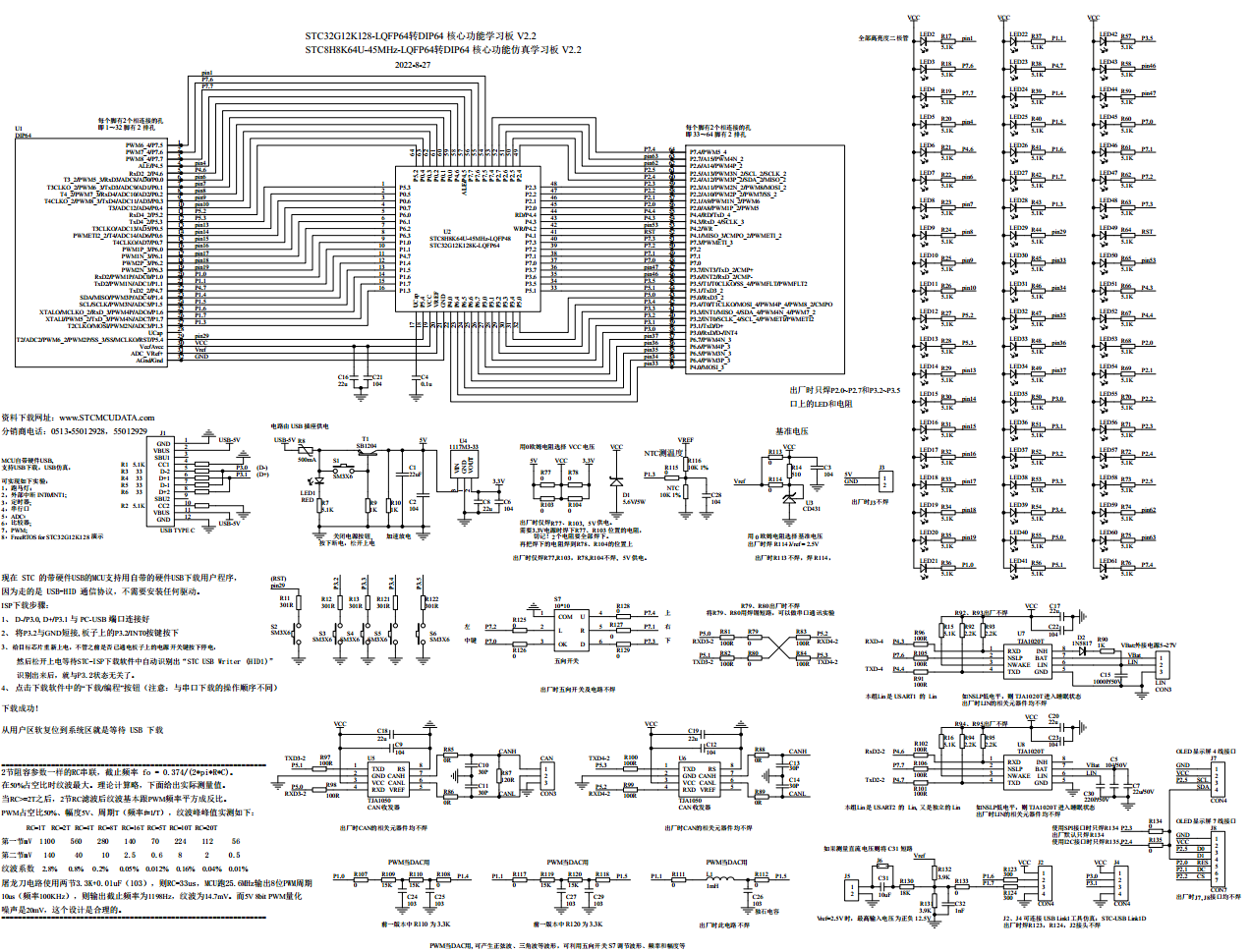

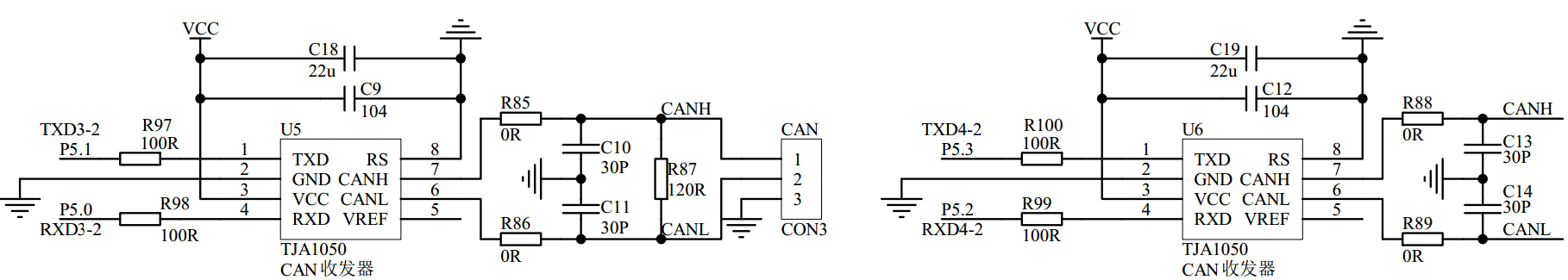

屠龙刀-CAN 原理图

神***

帮网友问： 3.3V系统的-CAN节点 和 5V系统的-CAN节点能接在一起么

CAN专家 - STC陈工答：
CAN总线信号是有规定上限跟下限的，只要输出到总线的信号是符合标准的，
ECU节点的工作电压是多少并不重要。

神***

另外可以让STC32G12K128工作在3.3V, 但 CAN-Driver 用5V的

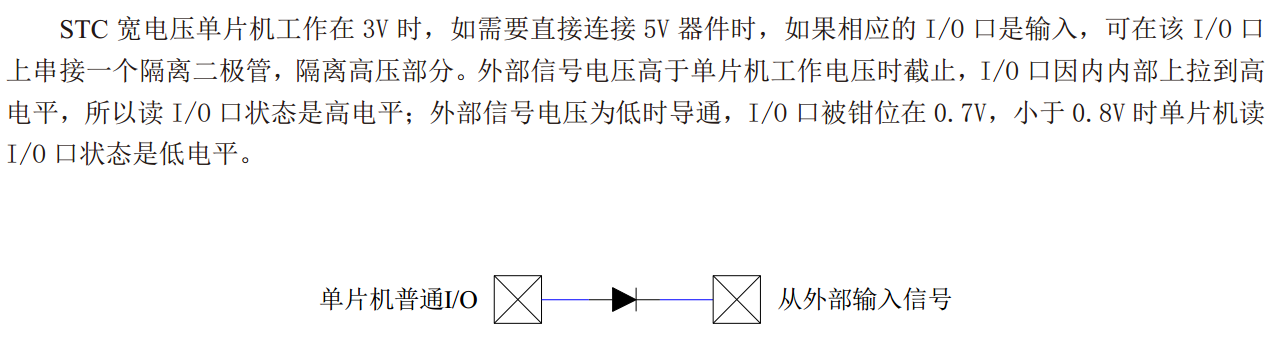

陈工做了测试，在RXD脚上按照这种方式串个二极管可以防止收发器输出信号抬高MCU电平，也不影响通信。

STC的MCU工作在3.3V, 发送脚可以直接接 默认是高阻输入的 5V CAN-Driver/要选到合适的芯片


STC的MCU工作在3.3V, 接受脚设置为准双向口模式，接1个反向隔离锗二级管到 5V CAN-Driver，阻断对方的高5V输出
===0，5V CAN-Driver输出0,  二极管导通，工作在3.3V的STC32G12K128输入被钳位在0.3V是逻辑0

===1，5V CAN-Driver输出1/5V, 二极管不通，工作在3.3V的STC32G12K128输入是内部弱上拉1

飞***

神*** 发表于 2023-2-28 12:21
另外可以让STC32G12K128工作在3.3V, 但 CAN-Driver 用5V的

陈工做了测试，在RXD脚上按照这种方式串个二极管可以防止收发器输出信号抬高MCU电平，也不影响通信。
请问测试是以多少的通信速率测试的？
