考古——DIP40单片机引脚排布历史沿革

VC***

这是一个昨天发过的内容，担心之后找不到，今天单独做一个帖子，完善内容再发一遍

STC DIP-40 单片机历经二十余年变化（供图@autopccopy）

已完成所有芯片的发布时期考证，详见 9楼 https://www.stcaimcu.com/forum.p ... id=11602&pid=118593

这是最传统的排布，也是Intel 8051的标准排布
STC89C52RC 系列（早于2006年）
STC89C58RD+ 系列（早于2006年）
STC10F08XE 系列（2008~2009年间）
STC11F60XE 系列（2008~2009年间）
STC90C52RC 系列（2009~2010年间）
STC90C58RD+ 系列（2009~2010年间）
STC12C5A60S2 系列（2009~2010年间）
AI8051U 系列（2024年）







还出现过虽然是 DIP40 封装，但管脚位置不兼容的系列：

有这样的（电源脚位置变化）



包括：
STC15F2K60S2系列发布于2012-4-16
STC15W1K16S系列发布于2014-1-16
STC15W408S系列发布于2014-2-18
STC15W4K32S4系列发布于2014-8-7

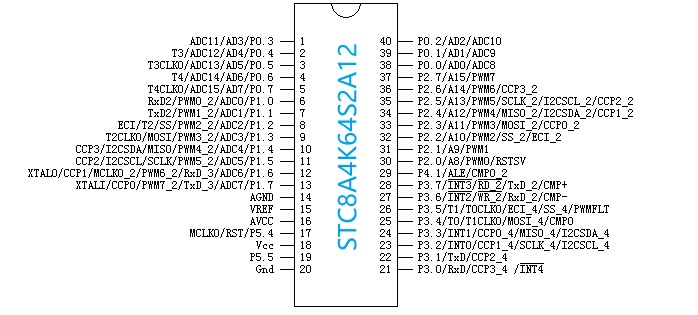

还有这样的（P0端口分散在两侧）

STC8A4K64S2A12系列发布于2017-5-31
STC8A8K64S4A12系列发布于2017-5-31
STC8F2K64S2系列发布于2017-5-31
STC8F2K64S4系列发布于2017-5-31

AI8A8K64D4系列发布于2021-4-26
AI8A2K64D4系列发布于2021-7-12



还有这样的（类似STC15，但P1口未按顺序排列）


包括：
AI8H8K64U系列发布于2020-4-16
AI16F40K128系列发布于2020-11-24
AI32G12K128系列发布于2022-2-24
AI32G8K64系列发布于2022-12-2
AI32F12K64系列发布于2023-5-17




2024年，AI元年！STC单片机回到了最经典的传统8051排布！最有灵魂！

autop***

LZ, 将我的图加入顶楼吧。：）

98

autop***

考古，我喜欢。我是2007年开始用STC单片机。有些软件是之后收集的。


当时的编程器版本：V1.75


STC-ISP V3.1


2012年，STC15系列横空出世，这是最初的配套的STC-ISP版本，只有雏形，而且STC-ISP首次从原VB编程开发转为C语言了，这是新的梦开始的地方。这也是这年我在21IC论坛认识了姚总，并通了电话{:5_284:}


STC-ISP V1.06算是正式的可用版本：


到今天最新使用的 AIapp-ISP-v6.94W，你们可知道里面经历了多少的更新变更，恍如昨天。新老爷孙，STC在一路高歌猛进，为了中国工程师的自己芯奋进不息：{:5_273:}

so***

dip40封装竟然有这几种模式，还不知道

fann***

谢谢分享，用心整理

jw***

xxkj***

不错，得收藏一下！

邮***

{:5_332:}

VC***

管理员大大别编辑我的帖子了{:5_331:}

把STC全都删掉换成AI有意思吗？
如果一定要写AI，那么我希望STC也要同时写出来

VC***

注意到之前的分类有纰漏，STC8和STC32的引脚排布才是相同的。

主要特征表现为P1端口并非按序排列，同时缺P1.2脚。已经更正

VC***

为了确定每款产品的具体发布顺序，搜集了旧版本的STC-ISP软件

3.5版（发布于2006年4月）

说明这些芯片发布早于2006年

3.91版（发布于2008年3月，首次将芯片按系列归类）

列表里只有区区5项，与3.5版本没有可见区别

4.7.9版（发布于2009年1月1日）

增加了10F12和11F60系列，说明这些芯片发布于2008~2009年间

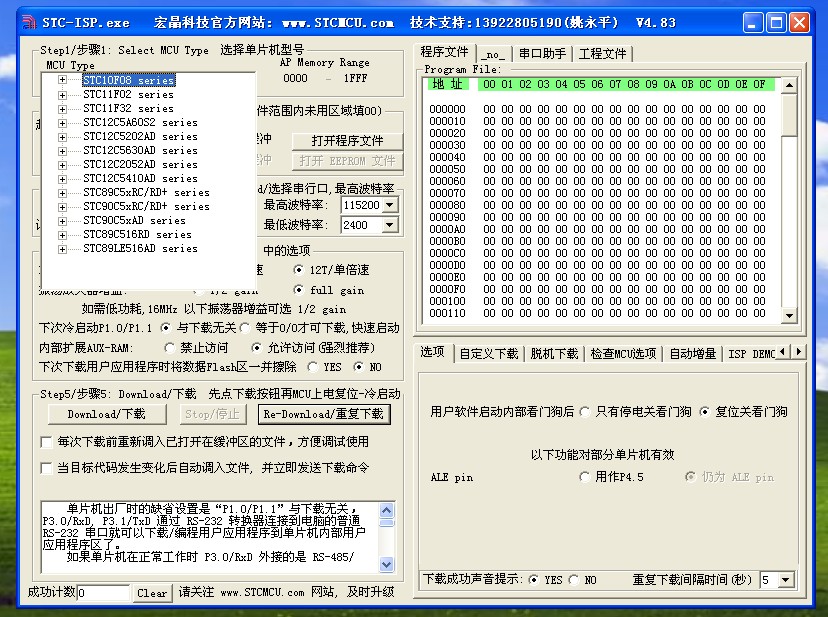

4.83版（发布于2010年3月）
