今天测试AI8051U，先点个灯打印编译时间试试（内含源码），欢迎指教

xxkj***

首先得感谢AI公司！
用积分兑换的AI8051U早收到了。
今天才能开始测试。
任何一种芯片拿到手，最先测试的是点灯，AI8051U也不例外。

本次测试IRC频率选择44.2368MHz，串口波特率仍然是115200。
定时器设置因为ISP中没有44.2368MHz选项（建议AIapp-ISP后续版本予以增加），所以只能采用公式自适应计算初始值结果。
本次测试除了点灯外，还利用宏定义__DATE__获取编译日期并转化为数据型打印到串口。
代码如下，请大家多多指教，谢谢！

/*
芯片：STC8051U-34K64
IRC频率：44.2368MHz
波特率：115200
功能：打印程序编译日期（转化为数据型）

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。
edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。
参考：AI8051U-DEMO-CODE-V1.2范例 中 的 10-串口1中断模式与电脑收发测试
*/

#include "AI8051U.h"
#include "stdio.h"
#include "intrins.h"

typedef   unsigned char uchar;
typedef   unsigned int uint;
typedef   unsigned long ulong;
typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

#define LED P35

//#define MAIN_Fosc        22118400L   //定义主时钟（精确计算115200波特率）
//#define MAIN_Fosc        33177600L   //定义主时钟（精确计算115200波特率）
#define MAIN_Fosc        44236800L   //定义主时钟（精确计算115200波特率）
#define Baudrate1   (65536 - MAIN_Fosc / 115200 / 4)
#define Timer_ms      10   //定时器定时时间
#define Timer_val   (65536 - Timer_ms*MAIN_Fosc/12/1000 )
bit fBusy=0;
u32  fc;

const u8 str_date[12] = __DATE__; //
const u8 str_time[10] = __TIME__;

void UART1_config(u8 brt);   // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
void IO_Init();
void Timer0_Init(void);                //10毫秒
void SYS_Init();
void get_date(u8 *date);

void main(void)
{
        u8 date[3];
        SYS_Init();
        get_date(date);
    while (1)
    {
                 if(fc>99)
                {
                        LED=~LED;
                        fc=0;
                        printf("\n编译时间：20%d年%d月%d日",(u16)date[0],(u16)date[1],(u16)date[2]);

                }

    }
}

void get_date(u8 *date)//获取编译日期
{
    u8 i;
        u8 *tex1="nbrrynlgptvc";
        date[0] = (str_date[9] - '0')*10 +str_date[10] - '0';    //年份
        for(i=0;i<12;i++)
        {
                if(str_date[2]==tex1[i])
                {
                        date[1]=i+1;//月份
                        break;
                }
        }
        if(date[1]==1 && str_date[1]=='u')date[1]=6;//月份
        if(date[1]==3 && str_date[1]=='p')date[1]=4;//月份
        date[2] =( str_date[4] - '0') *10+(str_date[5] - '0'); //日期
}



void IO_Init() // 端口初始化
{
    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;
}

void SYS_Init()//系统初始化
{
    IO_Init();//IO口设置
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度
    Timer0_Init();                //10毫秒
    UART1_config(2);    // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
    EA=1;
    LED=1;
}

char putchar(char dat)
{
    while (fBusy);
    fBusy = 1;
    SBUF = dat;
    return dat;
}

void Timer0_Isr(void) interrupt 1
{
        fc++;

}

void Timer0_Init(void)
{
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = (u8)Timer_val;        //设置定时初始值
        TH0 = Timer_val>>8;                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}


void UART1_config(u8 brt)  // UART1初始化函数。
{
    if(brt == 2)//波特率使用定时器2
    {
        S1BRT = 1;        //S1 BRT Use Timer2;
         T2R = 0;                //Timer stop
                T2_CT = 0;        //Timer2 set As Timer
                T2x12 = 1;        //Timer2 set as 1T mode
                T2H = (u8)(Baudrate1 / 256);
                T2L = (u8)(Baudrate1 % 256);
                ET2 = 0;    //禁止中断
                T2R = 1;                //Timer run enable
    }
    else //波特率使用定时器1
    {
        TR1 = 0;
        S1BRT = 0;                //S1 BRT Use Timer1;
        T1_CT = 0;                //Timer1 set As Timer
        T1x12 = 1;                //Timer1 set as 1T mode
        TMOD &= ~0x30;//Timer1_16bitAutoReload;
        TH1 = (u8)(Baudrate1 / 256);
        TL1 = (u8)(Baudrate1 % 256);
        ET1 = 0;    //禁止中断
        TR1 = 1;
    }
    /*************************************************/

    SCON = (SCON & 0x3f) | 0x40;    //UART1模式, 0x00: 同步移位输出, 0x40: 8位数据,可变波特率, 0x80: 9位数据,固定波特率, 0xc0: 9位数据,可变波特率
//  PS  = 1;    //高优先级中断
    ES  = 1;    //允许中断
    REN = 1;    //允许接收
    P_SW1 &= 0x3f;
    P_SW1 |= 0x00;      //UART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4

}

void uart_isr() interrupt 4
{
        if(TI)
    {
        TI = 0;
                fBusy = 0;
    }

    if(RI)
    {
        RI = 0;
    }
}


复制代码

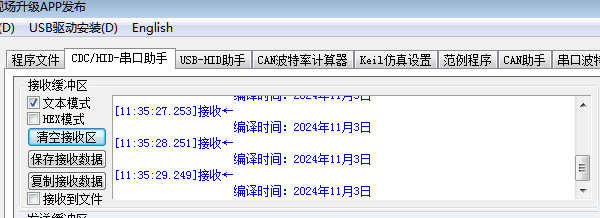

测试串口打印结果：

王***

定时器配置工具的那个下拉框是可以自行输入频率数值的。
下拉选项只是给到了一些常用的值

xxkj***

王*** 发表于 2024-11-3 12:59
定时器配置工具的那个下拉框是可以自行输入频率数值的。
下拉选项只是给到了一些常用的值 ...

这个从来都没有用过，所以不知道还可以直接输入数值的。软件延时计算工具也可以吗？

王***

xxkj*** 发表于 2024-11-3 13:06
这个从来都没有用过，所以不知道还可以直接输入数值的。软件延时计算工具也可以吗？ ...

事实上，从功能性来说，下拉框不能将全部状态都列出来的情况，应该是都支持直接输入的。
软件延时小工具也是可以输入自定义主频的

Debu***

手动输入，选择总是动态调节IRC频率，必须用串口下载，波特率精度要高，否则会影响频率精度
