官方与第三方51单片机开发板原理图分享 | 资料备查

VC***

社区*** 发表于 2024-12-7 15:24
核心板 + 扩展板的结构很好。

但是你理解错的

或许是郭天祥淘宝店的笔误
或者是其他原因

他们的“标准板”和“扩展板”其实是
【标准版】和【扩展版】，指的是不同的板子档次

之前的讨论
https://www.stcaimcu.com/forum.p ... id=12302&pid=126734

社区***

我的理解是：一个扩展板 + 不同mcu的N个核心板，---> 方便验证各种mcu，

VC***

社区*** 发表于 2024-12-7 16:52
我的理解是：一个扩展板 + 不同mcu的N个核心板，---> 方便验证各种mcu，

非常赞同！！！

或许AI目前的
擎天柱：Ai8051U-LQFP48转DIP40
打狗棒：STC8H8K64U-LQFP48转DIP40
降龙棍：STC32G12K128K-LQFP48转DIP40

就是这种 一个传统51开发板+不同MCU的核心板 的理念

VC***

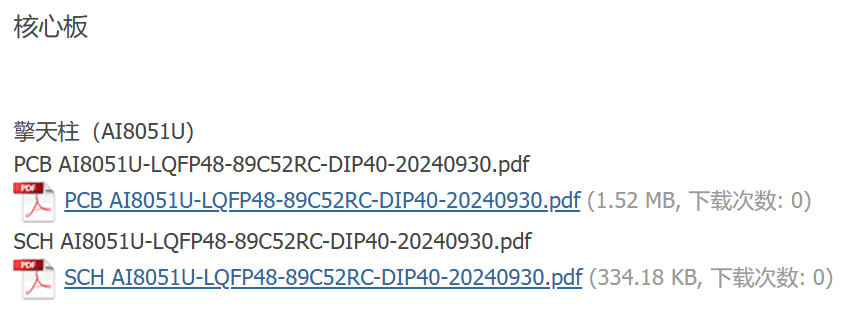

更新擎天柱原理图和PCB图

VC***

VC*** 发表于 2024-12-7 13:27
更新了新版本的AI8051U实验箱1.2 2024-09-20原理图

发现居然没更新上，刚刚重新操作了一下。终于更新好了

zhup***

这个帖子好，再找开发板核心板图纸不用搜来搜去了，都集合到这里了

一只***

有没有源文件

VC***

一只*** 发表于 2025-1-10 08:40
有没有源文件

源文件除了厂家谁都没有

没有厂家把源文件放出来过

乐***

擎天柱原理图和PCB图下载不了啊？

zhangb***

辛苦您能整理的这么清晰
