32G12K128 TSSOP20封装端口输出问题

give***

使用端口P17输出控制继电器，低电平继电器工作，高电平继电器停止，
P15作为输入，低电平变为高电平，继电器工作；
高电平变成低电平延时一段时间继电器停止，
如果一直为低电平延时时间够长继电器停止。
P54作为指示灯，继电器工作切换成停止后状态变化。

设置代码如下：

        sbit        LED_yellow      =           P5^4;        // 作为指示灯

        sbit        Relay_1      =           P1^7;        // 作为输出

        sbit        SCL      =           P1^5;         // 作为输入



        P1M0 = 0x80; P1M1 = 0x20;                // P17推挽输出，P15高阻输入


输出控制代码有的不起作用，不知道什么原因。

                        if(Add_flag == 1)                Delay_LastTime++;        // 开始计时
                        if(Add_flag == 0)                Relay_1 = 1;        // 停止继电器，---------- 不起作用 --------
                        if(Delay_LastTime > 60)                // 超过60秒停继电器
                        {
                                Delay_LastTime = 50;
                                Relay_1 = 1;      // ---------------------- 不起作用 ------------------------------------
                        }
                        if((Delay_LastTime > 30) && (SCL == 1))                // 超过30秒，都停继电器
                        {
                                Add_flag = 0;
                                Relay_1 = 1;      // ---------------------- 不起作用 ------------------------------------
                                LED_yellow = ~LED_yellow;                // 黄色指示灯        有变化，起作用
                        }

                        if((SCL == 1) && (Add_flag == 0))                        // SCL从0变为1，继电器输出
                        {
                                Delay_LastTime = 0;
                                Add_flag = 1;
                                Relay_1 = 0;        // 起作用
                        }

                        if((Delay_LastTime > 15) && (SCL == 0))                // 时间到，则停止继电器
                        {
                                Add_flag = 0;
                                Relay_1 = 1;        // 起作用
                        }

王***

建议使用硬件仿真打断点进行测试。打到不执行的那一句，单步运行看看生不生效
你这个逻辑似乎有点小问题，捕获的是电平，而不是边沿信号。

give***

王*** 发表于 2024-11-2 22:57
建议使用硬件仿真打断点进行测试。打到不执行的那一句，单步运行看看生不生效
你这个逻辑似乎有点小问题， ...

捕获电平应该也可以的啊。在起作用的地方是可以的，为啥那两个地方不行呢？没搞明白，逻辑上也没错。
按照您说的改成边沿中断试试看，谢谢。

神***

神***

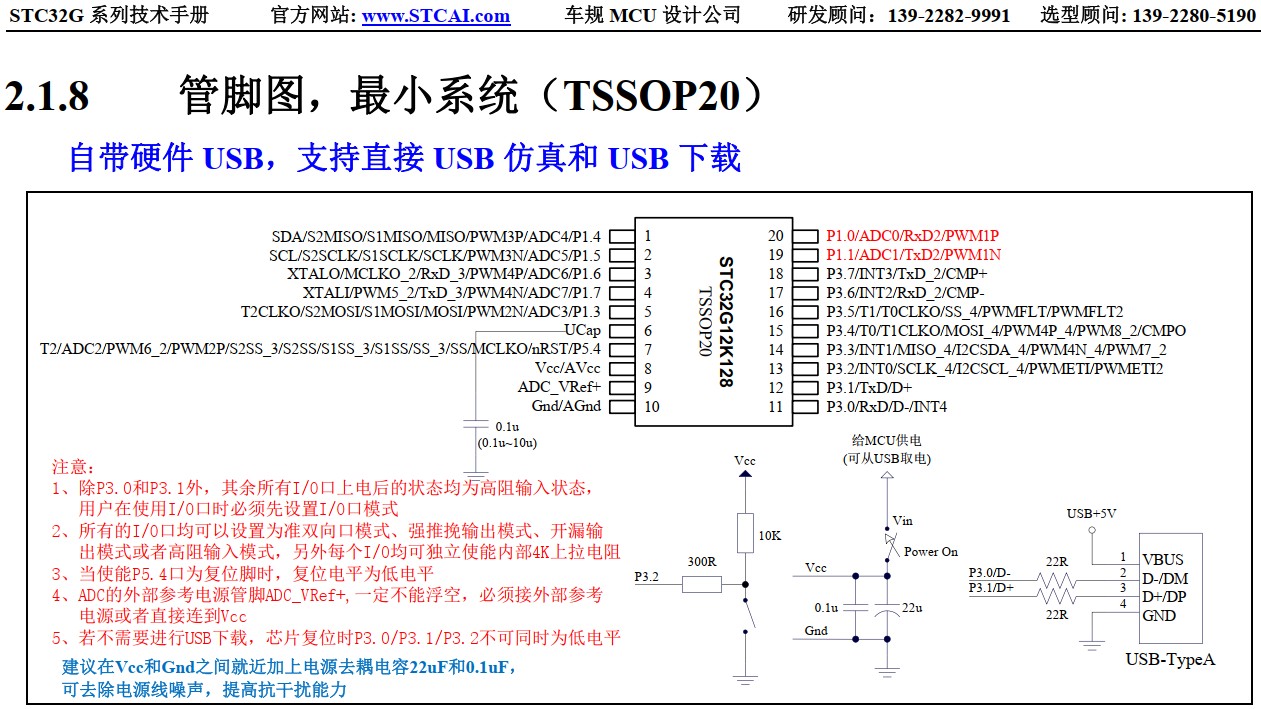

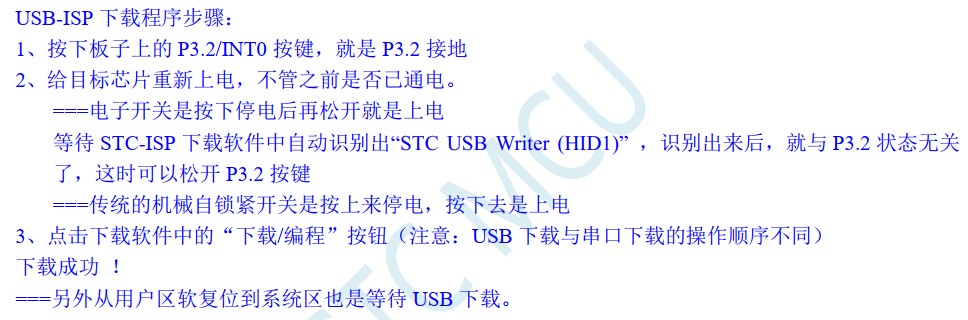

P15作为输入，低电平变为高电平，继电器工作；
高电平变成低电平延时一段时间继电器停止，
如果一直为低电平延时时间够长继电器停止。


===这个描述，应该是开个 1mS 的定时器中断，去检测 P1.5
===正好去干扰，反应不要那么 快

大***

我感觉，好像是，硬件的引脚端，要有个下拉，会不会，好点。

程序启动，先，全部，强制，关闭端口输出，待有信号后，再执行，操作相关继电器。


再申明，执行个，延时函数，会不会，好点。

王***

give*** 发表于 2024-11-3 08:34
捕获电平应该也可以的啊。在起作用的地方是可以的，为啥那两个地方不行呢？没搞明白，逻辑上也没错。
按 ...

给你改了个代码，你试试能不能用？24Mhz下进去就行

demo代码@24Mhz.zip (49.62 KB, 下载次数: 33)

2024-11-3 11:10 上传

点击文件名下载附件

以下是演示视频，左边的LED模拟你的继电器，亮就是继电器打开了，
右边LED模拟的是指示灯，在高电平超时的时候改变状态。
按键按下代表1，抬起就是0

give***

王*** 发表于 2024-11-3 11:12
给你改了个代码，你试试能不能用？24Mhz下进去就行

谢谢大神

give***

神*** 发表于 2024-11-3 09:11
P15作为输入，低电平变为高电平，继电器工作；
高电平变成低电平延时一段时间继电器停止，
如果一直为低电 ...

没考虑消抖的问题，谢谢 回复

give***

王*** 发表于 2024-11-3 11:12
给你改了个代码，你试试能不能用？24Mhz下进去就行

根据提供的代码已经实现功能，谢谢。
