屠龙刀I2C输出引脚选择问题

nvnv-*** · 发表于 2024-11-1 20:10:01

请教各位老师，我有一块屠龙刀三.2，使用I2C硬驱动0.96屏幕，当接口设置为 I2C_SW(I2C_P24_P25)和 I2C_SW(I2C_P33_P32）时候是可以正常点亮屏幕的，但是设置为 I2C_SW(I2C_P14_P15）和 I2C_SW(I2C_P76_P77）是点不亮的，后来查看这里的技术文档，P14_P15是支持I2C信号的，P76_P77描述里没有或许已经不支持了，但是为什么设置P14_P15怎么都点不亮的呢？是否有遇到过相同问题的大神，谢谢

邮*** · 发表于 2024-11-1 21:00:46

设置IO口的模式了？

邮*** · 发表于 2024-11-1 21:09:33

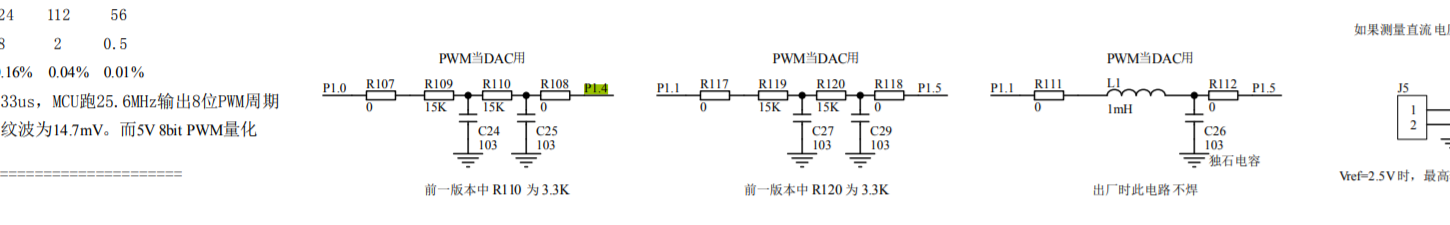

看电路图有被使用了吗？


nvnv-*** · 发表于 2024-11-1 21:19:48

邮*** 发表于 2024-11-1 21:09
看电路图有被使用了吗？

还真是, p1.4有对地电容，明天我拆掉那个108再试一下，非常感谢

Debu*** · 发表于 2024-11-1 23:11:19

注意IO口模式和复用冲突

nvnv-*** · 发表于 2024-11-2 15:57:26

拆掉108和118两个电阻后，功能恢复正常，可以正常驱动外设，感谢楼上几位，谢谢
