荣誉版主晓飛飛，2024/10，技术漫步, 共享，技术回复索引

晓*** · 发表于 2024-11-1 01:31:07

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 请推荐一个DC-DC
2# 你这个应用，用个小封装的buck芯片就可以了，这些都是我测试使用过的，都还不错。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › 我想请问我一个烧录器可以同时烧录多个芯片吗 ...
12# 量小了一个一个烧录，量大了买厂家的专业烧录设备，量特别特别大了，让厂家帮忙烧录。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 问题反馈：ISP软件/头文件/单片机数据手册规格书等 › 加入ADC自动取平均（ADCEXCFG），ADC读数不对？加个延时 ...
2# 我用STC8H8K64U 用以下初始化代码，毫无障碍，

void ADC_init(void)//配置ADC ADC转换速率300KSPS
{
ADCEXCFG = 0x07; //开启自动16点平均
ADCCFG &= ~0x0f;
// ADCCFG |= 0x01; //SPEED(1)
ADCCFG |= 0x20; //12位数据右对齐
ADCTIM = 0x38; //CSSETUP(1), CSHOLD(1), SMPDUTY(31)
ADC_CONTR = 0xcf; //使能并启动ADC模块测试内部1.19V
EADC = 1; //开启ADC中断
}

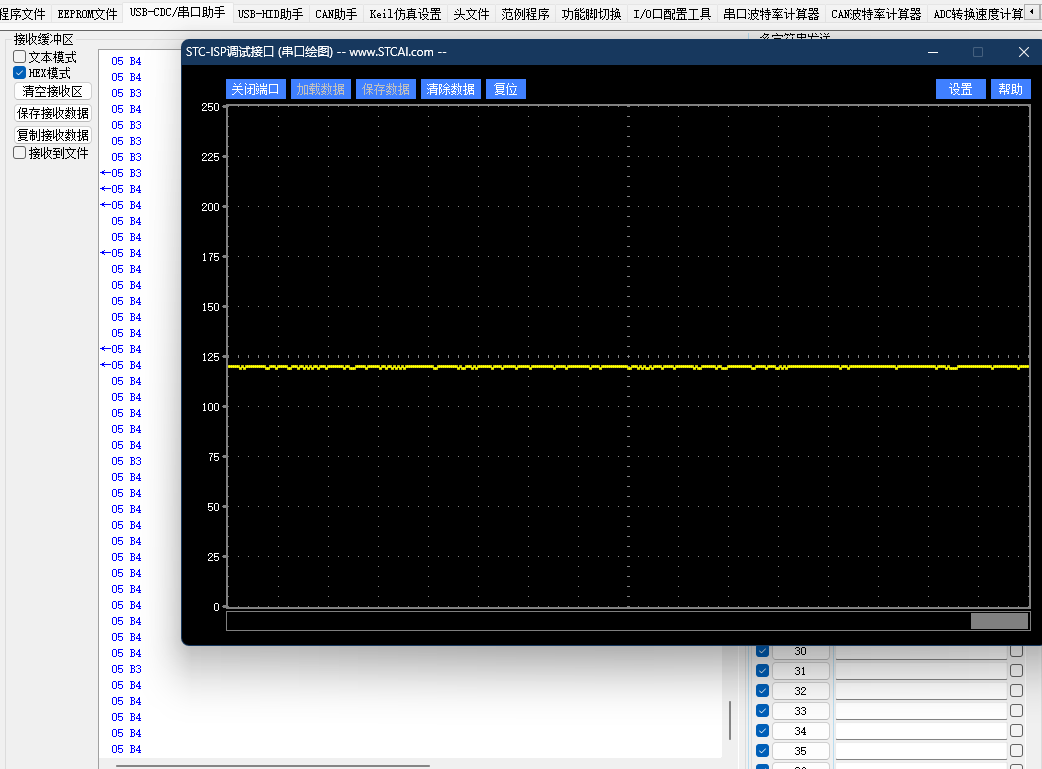

复制代码未开启滤波时，数据会出现0x05B3~0x05B6，大约3个字的跳动

开启16点滤波后，数据只出现0x05B3、0x05B4，1个字的跳动

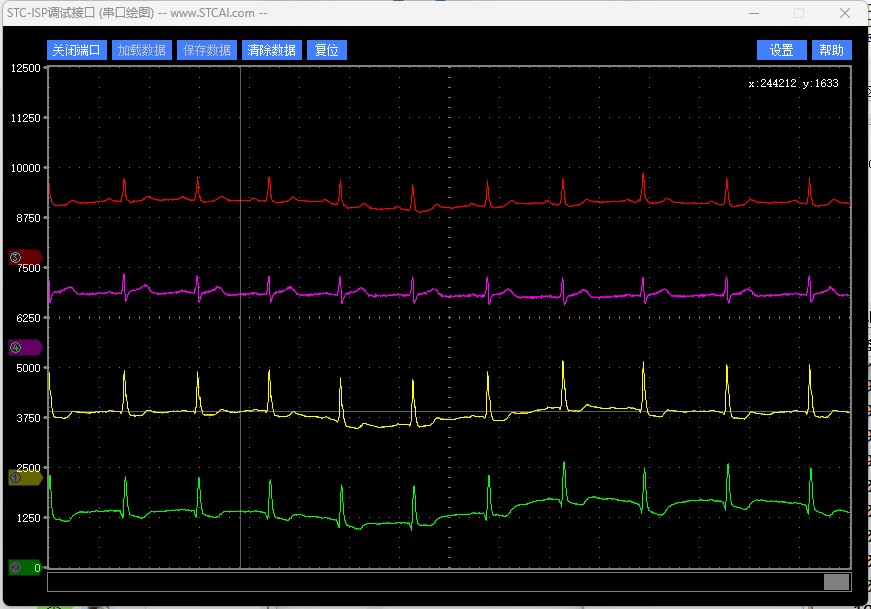

开滤波的状态下，用来测量四个通道的心电图效果还不错的

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 关于上电延时问题，有什么方法进一步缩短延时 ...
2# 注意下面这个配置，同时，P3.2 P3.3至少一个上拉一个5.1K电阻到VCC，能进一步缩短上电延迟时间，不过下次启动时，需要好P3.2和P3.3同时为低，慎用。

10# P3.2和P3.3全部下拉的话，每次上电必然会先进下载模式，你是无论如何都优化不了上电时间。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 之前朋友大电流弄坏我的单片机，现在好了一半 ...
4# 可能是烧掉die的局部电路了，比如内核降压的LDO，或者IO缓冲器，导致电压高了以后不能正确识别逻辑电平，太专业的我也不懂，都是猜测。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 请教一下这个PWM呼吸灯的程序哪里有问题 ...
2# 大概看了一眼，没看出什么问题，现在运行有问题吗？

#include "stc8h.h"
unsigned char pwm_count = 0; // PWM 计数器
unsigned int pwm_duty = 0; // PWM 占空比，取值范围扩大到 0~200
unsigned char pwm_direction = 1; // PWM 增减方向，1 表示增加，0 表示减少
unsigned int brightness_delay = 0; // 控制亮度变化的延时计数器
void Timer1_Isr(void) interrupt 3
{
if (++pwm_count >= 200) pwm_count = 0; // 使 PWM 周期为 200，即 50us * 200 = 10ms 的周期
// PWM 控制：根据 pwm_duty 调整 LED 的亮暗
if (pwm_count < pwm_duty) P27 = 0;
else P27 = 1;
// 控制亮度变化频率，每隔10ms调整一次占空比
if (++brightness_delay >= 10) { // 每10次中断（即10ms）调整一次亮度
brightness_delay = 0;
// 每次调节占空比，以实现1秒从暗到亮的变化
if (pwm_direction) {
pwm_duty++; // 增加亮度
if (pwm_duty >= 200) pwm_direction = 0; // 达到最高亮度后，开始变暗
} else {
pwm_duty--; // 减少亮度
if (pwm_duty == 0) pwm_direction = 1; // 达到最低亮度后，开始变亮
}
}
}
void Timer1_Init(void) //50微秒@11.0592MHz
{
AUXR |= 0x40; //定时器时钟1T模式
TMOD &= 0x0F; //设置定时器模式
TL1 = 0xD7; //设置定时初始值
TH1 = 0xFD; //设置定时初始值
TF1 = 0; //清除TF1标志
TR1 = 1; //定时器1开始计时
ET1 = 1; //使能定时器1中断
}
void main()
{
P0M0 = 0x00; P0M1 = 0x00;
P1M0 = 0x00; P1M1 = 0x00;
P2M0 = 0x00; P2M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P4M0 = 0x00; P4M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
Timer1_Init();
EA = 1;
while (1);
}

复制代码

Your browser does not support the video tag

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › EEPROM/DataFlash › 用户EEPROM大小的起始地址
5# 64K-60K=4K 那么code区是0x0000~0x0fff，EEPROM区就是从0x1000开始到0xffff，0x1000对应eerom的0x0000

晓*** · 发表于 2024-11-1 01:41:17

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 如题，请问各位大佬，如何使用AD8605将1mv放大到1v，达 ...
2# 这个最好做两级放大，第一级用精密仪表放大器，放大100~200倍左右，第二级用普通OP运放再放大5~10倍，单级普通运放直接放大1000倍是不现实的，无论是精度还是稳定性都不行。
仪表运放的话，INA333之类的，直接放大1000倍也还可以。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › SCH/PCB EDA设计技术交流区 › 请教大家，问一个比较傻的问题这两种图有区别吗 ...
7# 如果你认为导线有阻抗的话，那两个图不同，图1更优，如果你认为导线无阻抗的话，那两个图一样。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC › 关于多路AD转换问题
4#

void ADC_Isr() interrupt 5
{
static unsigned char CH_sw;
ADC_CONTR &= ~0x20; //清完成标志
switch(CH_sw)
{
case 0:
ADCRES[0] = ADC_RES;
ADCRES[1] = ADC_RESL;
CH_sw++;
ADC_CONTR &= 0xF0;
ADC_CONTR |= 0x40 | 0x0B; //启动AD转换 //ADC11 P03
break;
case 1:
ADCRES[2] = ADC_RES;
ADCRES[3] = ADC_RESL;
CH_sw++;
ADC_CONTR &= 0xF0;
ADC_CONTR |= 0x40 | 0x00; //启动AD转换 //ADC0 P10
break;
case 2:
ADCRES[4] = ADC_RES;
ADCRES[5] = ADC_RESL;
CH_sw++;
ADC_CONTR &= 0xF0;
ADC_CONTR |= 0x40 | 0x01; //启动AD转换 //ADC1 P11
break;
case 3:
ADCRES[6] = ADC_RES;
ADCRES[7] = ADC_RESL;
CH_sw = 0;
ADC_CONTR &= 0xF0;
ADC_CONTR |= 0x0A; //不启动AD转换 //ADC10 P02
ADC_over = 1;
break;
default:
CH_sw = 0;
ADC_CONTR &= 0xF0;
ADC_CONTR |= 0x0A; //不启动AD转换 //ADC10 P02
break;
}
}

复制代码

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 简简单单做个USB温度传感器
108#  P3.2对地短路的状态再通电，会激活USB下载模式，为了保证不误触发，就上拉个电阻图个心安。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › 如何应对解码433遥控(ASK/OOK)空闲时IO频繁变化的问题 ...
2# 这个没办法通过软件处理，必须通过硬件电路处理。一般来说，脉冲宽度检出的电路比较复杂，还不如直接使用PT2272可靠经济。
4# 主要问题是发射端不工作时，接收端这边不会自动降噪，会输出杂讯干扰，而且脉冲宽度很随机，不是不能软件处理，只是代价有点大，mcu顾了这个就干不了别的事情了。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › c51运算问题求大神解惑
2# 电压值 = 采样值 / 2的N次方 * VREF电压 N是ADC位数。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › 遇到循环队列问题
2#  具体看你使用了什么类型处理字符，如果用到string类型，结尾是需要加“\0”的，

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › PNP三极管反接问题请教。
8#  你的原理图在哪里，可以帮你分析下，如果是单纯CE画反，那可能会影响使用的。比如hfe=300的三极管，ce反了可能hfe只能到20以下，对于需要大电流才能驱动的负载，就没办法驱动了，另外，ce反接后耐压也下降很多，不过你这电路电压不是太高，也无需顾虑这个。
10# 嗯，三极管转180度焊上就好了，因为蜂鸣器电流比数码管大了不少，所以才会出现不能正常使用的问题，数码管可能那边能用，但是亮度也没达到设计值。
解决办法：对于直插器件的板，还是很好处理的，三极管的引脚外部整型交换一下顺序，焊上即可，可以在管脚根部套最细的热缩管防止短路，虽然有点难看，但好再可以正常使用。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC › 对 ADC例程补充;如何读取左对齐的ADC结果？ ...
3#  ADC_Val=((u16)((ADC_RES>>4)<<8)+(ADC_RESL>>4));//采用左对齐模式,读出ADC转换值
上面这句是你的代码，我不理解的是，既然选择了左对齐，何苦再右移4位，而且，这样处理数据是错误的
正确应该是

ADC_Val = (ADC_RES<<8) | ADC_RESL; \\先得到完整的ADC值
ADC_Val >>= 4; \\再整体去处理数据得到右对齐的值

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/DAC › 32G12K128实验箱能通过高速PWM来生成13Mhz正弦波吗 ...
2# 建议用DDS，频率太高，IO的速度都跟不上，就算勉强能输出，幅度也不可控。
6# 是的，相当于一个高速DAC模块，专用于合成高速模拟波形的。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › SCH/PCB EDA设计技术交流区 › PCB背面设置不钻孔焊盘属性
2# 你大概率没选对焊盘的叠层结构，应该指定顶层

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › AI8051U体系结构，高峰论坛，芯起点，芯高度 › C51语言中的微秒、毫秒软件延迟函数探讨 ...
4# 定时器周期中断+软定时器+状态机，能解决90%以上需要延时的场合，非阻塞、高效、扩展性能好。

14# 1us延迟用nop好了，而且不一定能精确

晓*** · 发表于 2024-11-1 01:55:52

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 › 电源的部分资料准备，2024/10/25, 技术沟通 ...
6# 应对buck上电过冲最好的办法就是用带SS软启功能的方案，以及对buck方案的反馈回路提供二阶补偿

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 问题反馈：ISP软件/头文件/单片机数据手册规格书等 › 库函数STC8H.H中EAXRAM()宏有误
18#

#define EAXSFR()       P_SW2 |= 0x80 这个的含义是P_SW2 = P_SW2 | 0x80， 0x80二进制值是b1000000，P_SW2 | 0x80就是最高位置1，这个没问题吧
#define EAXRAM()    P_SW2 &= ~0x80 这个的含义是P_SW2 = P_SW2 & ~0x80，~0x80 = 0x7f，二进制值是b01111111，P_SW2 & 0x7f就是最高位清零，这个也没问题吧
AUXR&= ~0x02是什么意思，你是不是对这个代码有什么误会
23# 官方头文件里面的EAXRAM()并不是使能内部XRAM的功能，而是设置@DPTR,A指令的操作对象为扩展RAM(XRAM) 头文件里面没有对使能内部扩展RAM做宏定义，不要误会了。另外，AUXR的复位默认值是00000001，所以默认是启用内部扩展RAM的，无需再设置了。
27#  EAXRAM()和EAXFR()就是控制访问扩展SFR的开关，
MOVX A,@DPTR/MOVX @DPTR,A这些操作是寄存器的间接寻址方式，P_SW2的最高位控制的就是间接寻址的RAM指向，置高为指向扩展SFR，清零为指向外部扩展RAM，所以才把禁止访问扩展SFR的名称设置为EAXRAM()
这个名称确实容易让人误会，您的建议也很有道理，叫DISXFR似乎更合理。但这个名称牵扯面太广，修改已经不太现实了，记住怎么回事便好了。
30#

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 新手问题求回答
2# 你把P00=1 改成 P00=!P00    另外xtal是时钟频率的意思，单位是MHz
14# 24MHz的时候，循环50000差不多是10Hz左右，应该闪的非常明显，

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 开孔95.8x55.8，需要设计一个计数屏
5# 用嘉立创EDA设计面板，用深色亚克力打样出来，使用螺丝加铜柱的方式和电路板连接固定即可

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › stc8h@24M外部中断求问
5# 研究一下用PWM做计数，这个管脚是支持的。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › ucosIi 如何实现us级延时
5# 暂时关全局中断，使用nop延时，

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 积分兑换没有STC8H4K64TLCD

3# 目前芯愿能兑换的都是8H的USB系列和最新的8051U 32G系列，其它的可以去小程序买，也可以去淘宝看看。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 请教STC8H8K64U原理图绘制
4# 关于LED和数码管驱动电路，是一个限流电阻也没加，这个需要加限流电阻啊，哪怕阻值小点也是需要加的
如果IO误初始化成推挽方式，很容易烧掉数码管或者单片机IO的，别说MCU耐用，因为LED是非线性器件，高电平IO直接怼3.3V上去电流也是很大的。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 请问大家是如何学习单片机的
2#  每个人有不同的方式方法，最基础的还是手头有一块可以实操的板子，有官方的例程和下载软件，包括论坛也有发布不少各种针对性的知识点，我感觉对于学习来说是足够了，
至于开发自己的isp程序，牵扯的概念比较多，可能需要多了解单片机的存储结构、地址规划、启动原理，包括串口的协议开发。先使用群里的例程跑起来，再按个性要求修改。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › STC-MCU  读写 25NO1GVZE1G
6#  理论上这个FLASH芯片需要做坏块管理，按块擦除时根据状态返回值来判断坏块，并做块地址记录。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 串行口，DMA支持的4组串口，RS232，RS485，Modbus, CRC16 › 串口2不能通信，设置如下
2#  你先用AIapp-ISP软件生成的串口初始化代码吧，你这个代码关联了其它一些定义，说不好哪里的问题。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 串行口，DMA支持的4组串口，RS232，RS485，Modbus, CRC16 › 怎样尽量减少串口发送数据等待中断（完成）的时间？ ...
12# 串口发送100多个字节怎么可能到了秒级，就算9600波特率也到不了秒级，从来没有遇到这类的烦恼，是不是某个中断里面纠缠太久的时间，尽可能的优化一下其它代码，避免影响串口中断，另外你适当提高串口中断优先级试试。
14# 建议优化定时器中断服务函数，把里面一些空等待任务通过状态机碎片化，只要别的中断不长时间占用进程，串口中断就有机会及时响应

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 定时器/计内部时钟，计数器/计外部脉冲，时钟分频输出，软件延时 › 关于延时函数
10# 所谓对不上是说有误差吧，那这个误差你实测有多少，希望误差控制在什么范围内，这些都要量化，不然总觉得不好，总觉得不够，到底要做到什么地步才算好，需要一个量化的东西，比如1分钟误差不超1秒，或者1秒误差不超1毫秒，不同的要求有不同的解决方案，问题太笼统，得到的答案也就很笼统。如果是微秒级的问题，通过NOP空指令的数量调整傻延迟即可，如果是毫秒级的范畴，考虑用定时器或者定时器+软定时器基本能解决所有问题，如果是分钟、小时，甚至年月日的话，用RTC又比较适合。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › IF (CODE_BANKING <> 0)  这句中“<> 0”是怎么理解吗？ ...
3#  不等于
5# 但凡编程语法都是人为设定的规则，是程序员和编译器沟通的重要方法，至于说差别，得看是以哪个编译器来讲，对于都支持的那就没区别，对于不支持其一的，那就是正确和错误的区别。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 开源示波器，频谱分析仪-FFT，PID控制，四轴飞行器，智能小车 › 想入手示波器
7# 如果你想测电机电压的话，你前面考虑的所有产品和方案都不能满足要求，你需要的是一台四通道的示波器和至少3套差分高压探头。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 换了个思路,重新整理下eeprom按字节写入
4#    正常上电后，去读EEPROM，遍历定位写到哪里去了，然后记录当前地址，下次记录挨着往进写，这样满一页就写下一页，有两个页够倒腾了。
8#  EEPROM读是很快的，每次上电后先从头读EEPROM，看最后一条记录写到了哪里，然后接着那个地址往下写，直到写满一页再擦除或者写下一页。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 › 低压检测能在程序中关掉不
2# 除了看门狗，其它都能关掉

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 能不能把无刷电机驱动部分也做进实验箱里啊 ...
3# 综合开发板上做无刷电机驱动不太适合，建议单独出个电机驱动的开发板，最好能兼容常用的有刷、无刷、步进电机，无刷支持有霍尔或无霍尔，再加一些限位控制检测通道，这样就能做很多实用的东西。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › TXD和RXD烧录口冲突问题请教

10# 不改板是不行的，除非能强制485隔离芯片工作在发送状态，
否则485芯片的D脚是强推挽?/低阻输出高电平，会钳位下载器的通信线路。
可以在PCB上割开导线，485芯片的D和单片机RXD之间串联贴一个二极管或者1k电阻即可解决问题。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › isp能握手、擦除，下载代码出现通讯超时。 ...
3# 换个有晶振的USB转串口模块，另外是否使用了劣质杜邦线，接触不良也会导致下载失败，因为握手和擦除的操作指令比较短，对于波特率不准的情况能够容忍，但下载数据是连续发送的，对波特率和连接质量要求就高了。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC › 交/直流电压测量电路
2#

测量高电压除了调整分压电阻的比例，还需要考虑分压电阻本身是否能耐那么高的电压，如有必要，考虑采用大封装的电阻，或者多个等值电阻串联的方式分担耐压，
分压低侧电阻和ADC之间，需要设置过压钳位电路，防止外部分压电路失效后对芯片造成伤害
由于没有采用隔离方式取样电压，单片机部分也是带电的，单片机的地最好和市电零线共地，可减少干扰以，也可以降低调试触电风险。

晓*** · 发表于 2024-11-1 02:05:58

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 请教一下AI8051U的外部32.768晶振问题
2# 只用32.768时钟的时候，需要按照这个时钟作为时基来配置串口波特率

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 控制可控硅BT136损坏什么原因？
11# 两个BT136需要两组RC吸收电路，各自串联后并在可控硅的T1和T2

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 请教ai8h编码器接口能接光栅尺吗？能工作但达不到对应的 ...
3# 编码器接口支持正交编码原理的光栅尺，如果你的光栅尺不止两路信号的话，那必然会失去设计精度。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 坛友们，帮参考参考，我想要个转接板，自己用，可以不 ...
4# 可以按照自己的需要增加一些必要的外部器件，比如USB接口、电压基准源、32.768KHz外部晶振等

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 一直以为dfn和qfn不好焊.刚刚试了一下. 感觉还行 ...
10#  以单片机的功耗，不需要焊散热焊盘，悬空也是可以的，非要焊也不是不行，少搞点焊膏，涂在焊盘底下，铁板烧烤一下就好了，没有铁板烧就不用管它，四周焊盘焊好的时候，底下的焊盘也就顺带焊好了。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › CAN/Lin/CANOpen/已通过车规 AEC-Q100 Grade1(-40 ~ +125度) › 请问两个带CAN的单片机可以直接进行CAN通讯吗 | 每个单 ...
6# CAN收发器不同于UART转RS232或者RS485那种纯物理的电平转换芯片，其实更像一个PHY，所以收发器是必须要有的。
由于CAN需要监停自身发送是数据实现仲裁，因此也有些野路子方法，输出分别通过OC门（如74LVC1G07）连到输入，输入线加一个上拉电阻。为了节约成本，也可以使用二极管加上拉电阻搭或门的方式实现。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › EEPROM/DataFlash › EEPROM低压中断掉电保存需要多少时间
3# 不建议使用掉电检测中断去做EEPROM参数保存，虽然测试没什么问题，但是电路中负载情况负载的时候，掉电速率并非完全取决于电源电容的容量，如果掉电过快，在掉电过程中操作EEPROM并非可靠做法。
建议尽可能检测更加前端的电源掉电，比如通过电阻分压配合内部比较器检测LDO之前的电压、甚至通过光耦检测220V市电的掉电情况，这样能充分赢得操作时间，稳定可靠的去擦写EEPROM。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › AI8051U体系结构，高峰论坛，芯起点，芯高度 › 硬件延时与硬件休眠的两种方法介绍：单片机倒计时技术的 ...
3# 人机交互应用也适用，其实“人”总是比“机”慢，除非“机”的设计太拉胯
对于响应速度依赖型应用，可以提高定时器中断频率，结合休眠加唤醒的话，那就调整唤醒定时器的周期，缩短唤醒时间即可。
实际中，很多针对低功耗优化的单片机，唤醒时间仅需要1us，而且有多种低功耗模式（LPM），低功耗应用的框架中，主循环一般只有关于休眠的调用操作，其它业务都在具有睡眠唤醒的中断里写。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 8G1K08A的ADC是如何选择引脚使用的？
2#  想要做ADC输入的相关通道端口全部配置成高阻输入即可，在ADC操作中，交替选通这些端口就能正常采集。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › 不同类型变量之间相互赋值问题
2# 大部分不同变量之间是可以直接赋值操作的，编译器会适配处理的。一般涉及到强制类型转换的场合主要有函数参数的类型不一致、指针类型不一致会导致出现直接的错误或编译报错。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 › 有计划出有内置匹配电阻的型号不？
6#  不用22欧姆也不影响USB通信

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 › 触摸按键PCB画的是否可以
5# 能用和好用是两码事，从视觉上很难判断是哪种情况，网状铺铜的动机是这样的：
不铺铜的话，是开放空间电极，没有参考，无法和地形成稳定的电容结构，空间分布电容太小，容易受干扰误触发，
实心铺铜的话，分布电容又太大，造成触摸灵敏度下降难以触发，
因此，大多数触摸电极PCB采用网状铺铜，而且每个电极的尺寸和走线尽可能的对称或一致，减小调试匹配难度。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 关于5V霍尔 AI8H ADC采样的问题，急求！！！！ ...
2# 定义个有符号类型，ADC读取后减掉零位对应的ADC值就可以了。
比如float I
int adc_int
adc_int = (ADC_RES << 8) | ADC_RESL
adc_int -= 0x0800
然后再进行后续比例计算。
我帮你算好了，输出电流I = adc_int * 0.12207

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › 用单片机IO口驱动大功率场效应管方案
3# 大功率场效应管分为N沟道和P沟道两类，在数字电路钟，按工作状态一般分为静态开关和PWM两类，不同的场效应管和不同的工作状态下，驱动方法也不同
需要考虑场效应管的VGSth和单片机IO输出的电平是否匹配，如果单片机输出电平>VGSth，且电路属于静态开关的方式，那可以用IO直驱大功率场效应管
如果单片机的输出电平＜VGSth，那是不能直驱的，或者MOS需要工作在PWM方式下，由于大功率MOS的Cg比较大，充放电需要的电流也很大，这是用单片机IO直驱是会造成VGS上升和下降沿变宽，MOS发热加重甚至烧毁。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › 自制的串口下载器显示通讯超时
4# 使用目标芯片预置的系统时钟，避免波特率不准引起通信失败。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › Ai8H8K64U EEPROM 写数据不是写1和写0要反着来吗 ...
8# 和新的老的没关系，写进去是啥，读出来还是啥，直接写进去读出来一样，取反写进去读出还得取反才能还原。

晓*** · 发表于 2024-11-1 02:24:00

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › USB-Link1D的S-VCC电压问题 | 主控工作电压也会同步到设 ...
6# ISP软件配置的输出电压不光对SVCC有效，对TXD和RXD的电平也有效。
11# 一般来说会从Link1D的TxD灌5V到目标MCU，Link1D的对外端口都有小电流自恢复保险，应该能避免出问题，一箭双雕是有串电阻，也能起到保护作用。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › 32F12K54 48Mhz频率点灯失败
3# 手头没有STC32F12K54的开发板，只有STC32G12K128-BETA核心的实验箱V9.4，实测你的程序在35MHz下驱动P6闪烁正常。
你尝试WTST使用默认值1看看可否正常运行。
4#  我怀疑是WTST = 0 这条代码作祟，没有按照手册中“特别注意”中描述的要求来配置，时钟那么高支持不了“零等待”。官方建议17MHz以上等待值就需要设置为1了，实测到30MHz以上才出问题，这已经超速太多了。
11#  搞开发一定要看官方手册

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › 51寄存器地址操作相关
2# 端口对应的寄存器SFR为特殊寄存器，只能直接寻址，也就是使用sfr关键词定义寄存器名称    你可以
sfr LED = 0xa0;    然后 LED = 0x00;    控制LED

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › I/O读写及点灯，外部中断，所有I/O都支持的普通I/O中断，按键扫描 › 哪一个按键接法比较科学？
18# 准双向按图一接法很正常，没什么风险，非要说风险的话，，两种电路都没有做额外的ESD防护，毕竟按键式非常高概率会引入人体静电的。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › SCH/PCB EDA设计技术交流区 › PCB布局
4# 嘉立创EDA有很多布局对齐和分布排列功能，可以用一下，可以把器件排列的整整齐齐的，熟练了可以使用快捷键，加速布局。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 求救：Ai8051 换成贴片之后p2.6的引脚带动的发光管子要 ...
5# 原理、PCB、焊接、程序都有可能，仔细找

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 关于 8H1K08 使用 RTX51 tiny 遇到的问题
5# 1K RAM 跑了OS就没啥资源了，用定时中断+状态机更恰当

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 串行口，DMA支持的4组串口，RS232，RS485，Modbus, CRC16 › Modbus效验问题
2# 看看校验函数的实现过程，应该容易理解吧

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 › USB-超强演示程序包全家福发布，RMB0.99 ！一箭双雕之US ...
181# USB供电的线路不建议搞1000uF的滤波电容，除非有软启动电路做保障，否则很容易烧坏一些脆弱的USB接口

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › TFT/LCD12864/LCD1602/红外遥控 › 红外遥控发送/接收的演示程序，8H8K64U / 32G12K128实验 ...
29# AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 问题反馈：ISP软件/头文件/单片机数据手册规格书等 › STC32G例程反馈红外发射部分
解决办法已更新，可以参考一下。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 作品展示 › 嘉立创打板做的开发板
58# 有个东西叫缝合孔，了解一下

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 学习打卡区 | 感悟 › 8H2K12U制作电风扇遥控器
11# 不大可能是过零检测的问题，因为单片机是电平驱动可控硅的，控制信号没了，可控硅将在失去驱动信号的周波结束过零时关断，也就是说最多维持半个周波就关断了。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 老鸟反刍/吐槽，新手乐园，毕业设计 › 单片机驱动74HC595的LED显示屏闪烁问题
10#    如果芯片价格明显低于正常行情，那买回来一定要看看是否翻新货，有个心理准备

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 › 单片机8H8K64U对纹波的要求如何？（开关电源供电） ...
5# 这种情况使用带软启动的buck方案比较合适，设计好了不会出现上冲，效率也能有保证

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › USB下载问题 | 外部手动复位也可以进入 USB-HID 下载模 ...
6# 1）芯片出厂内置了HID固件，默认支持USB下载，
   下载用户程序后，内置的HID固件就冲掉了，
   再次下载就需要重新按P3.2及断电键
====系统区的 USB-HID ISP下载程序不会被擦除的
2）内部EEPROM用不到的话，不用管设置，默认大小即可
3）目前能买到的8H8K64U基本都是D版本了，不用太关心版本问题。
=====================================================
3，USB下载的特殊提醒
在USB插上的情况下，
如果复位脚的功能已被设置成是复位脚而不是I/O，
则外部手动复位也可以进入 USB-HID 下载模式

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › printf打印输出的读数不对帮忙指点
6# 使用stdio的printf就不要用uart的中断了，不然处理起来很麻烦

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › USB下载的三种方式：1，P3.2为低，上电；2，外部手动按 ...
15# 有一点很重要， 配置RST引脚使能并下载后，必须冷启动一次RST引脚才会生效，才能测试第二种方法。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › ISP下载/做自己的ISP › 想让另一个MCU通过UART的方式给8H1K08升级 | 可以 ...
12# 如果是双单片机，用一个单片机接收固件当做升级子系统，通过UART给另一个8H1K08是可以的。协议都公开的。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 其他技术交流 › 求大神们指点下，这个380V安全间距够么
4#    单纯的耐380V问题不大，峰峰值540V左右，2mm的槽可以的

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › C语言，汇编语言，Proteus MCU软件仿真 › printf怎么打印局部变量啊？
6# 局部变量一定要在作用域范围内赋值或者printf输出，如果超出作用域，那就需要转移赋值给全局变量再输出了

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 综合讨论 › 15W408AS-35I 工厂生产流程问题
3# 1，当然可以让厂家烧录后发货
2，厂家烧录过程中是有校验过程的，可以确保烧录正确，不放心的话，可以在固件中做自检功能，配合测试工装完成PCBA整体测试
3，需要自己写程序留版本查询接口，用于查看固件版本号。

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 学习打卡区 | 感悟 › 要怎么样才能实现“非阻塞延时”？
21#    其实很多阻塞延迟是可以优化掉的，甚至非阻塞的延迟也可以改变架构来优化掉，比如多利用周期性中断+状态机来做各种时序和逻辑，可以避免使用各种傻delay

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 学习打卡区 | 感悟 › 不带USB硬件的芯片，能否可以模拟USB进行通讯吗？ ...
8# 参考一下AVR的Vusb库，底层是汇编写的，用到了终端脚，占ROM可不少。
13# 我觉得没必要费这个劲，就算搞出来也未必稳定，AVR下载器USBASP就存在兼容性差的问题，不是所有的电脑都能轻松识别，如果库存小可以用在别的小制作上，或者扔了也不可惜，如过库存大，建议挂闲鱼出掉，不建议把模拟的USB用在产品上，免得后患无穷。

晓*** · 发表于 2024-11-1 12:06:38

主题帖

AI32位8051交流社区，车规 AEC-Q100 Grade1 › 技术交流 › 问题反馈：ISP软件/头文件/单片机数据手册规格书等 › Ai32G例程反馈红外发射部分
有代码bug分析过程
提供了解决思路和代码示例

		自动登录	找回密码
密码			立即注册

荣誉版主 晓飛飛，2024/10，技术漫步, 共享，技术回复 索引

浏览过的版块

荣誉版主晓飛飛，2024/10，技术漫步, 共享，技术回复索引
