请教大家,问一个比较傻的问题这两种图有区别吗

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:4
  • 最近打卡:2024-07-19 09:04:12

12

主题

33

回帖

202

积分

中级会员

积分
202
发表于 2024-10-31 15:28:08 | 显示全部楼层 |阅读模式

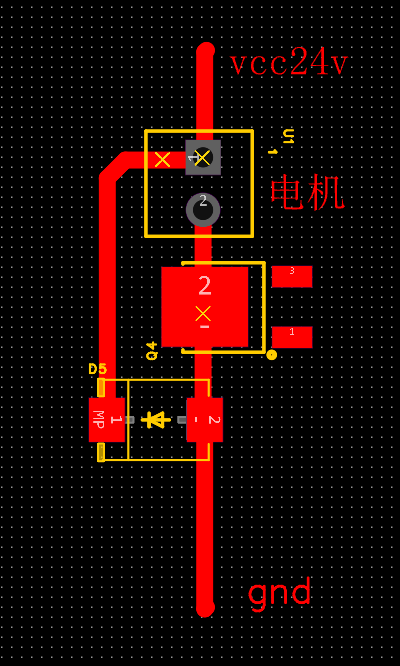

这两种图有区别吗(续流二极管在上和续流二极管在下)
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:821
  • 最近打卡:2026-03-21 09:40:50

24

主题

543

回帖

1885

积分

荣誉版主

积分
1885
发表于 2024-10-31 15:37:01 | 显示全部楼层
没有区别,楼主的理解很棒!
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:724
  • 最近打卡:2026-03-18 07:56:47
已绑定手机

97

主题

7244

回帖

1万

积分

超级版主

积分
13791
发表于 2024-10-31 16:02:27 | 显示全部楼层
建议用第一个图
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:724
  • 最近打卡:2026-03-18 07:56:47
已绑定手机

97

主题

7244

回帖

1万

积分

超级版主

积分
13791
发表于 2024-10-31 16:03:10 | 显示全部楼层
如电流大需要大面积铺铜
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:826
  • 最近打卡:2026-03-21 09:23:19

126

主题

2073

回帖

4666

积分

论坛元老

积分
4666
发表于 2024-10-31 16:15:46 | 显示全部楼层
我也觉得第一个图相对好些
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:307
  • 最近打卡:2026-03-19 10:21:34

84

主题

7299

回帖

1万

积分

超级版主

积分
15676
发表于 2024-10-31 17:50:49 | 显示全部楼层
原理一样,但上图为好,电流回路更短。如果电流大,则下图回路更长,用粗一点的线。
电感负载,在MOSFET刚关断时,由于电感电流连续,反电动势的电流就会经过二极管来抑制。假如电流5A,则刚断开时,二极管的电流就从5A开始衰减。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:692
  • 最近打卡:2026-03-20 00:39:16
已绑定手机

49

主题

2641

回帖

2870

积分

荣誉版主

积分
2870
发表于 2024-10-31 18:28:40 | 显示全部楼层
如果你认为导线阻抗的话,那两个图不同,图1更优,
如果你认为导线阻抗的话,那两个图一样。
~~~
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:670
  • 最近打卡:2026-03-21 13:01:36
已绑定手机

160

主题

1935

回帖

2113

积分

金牌会员

积分
2113
发表于 2024-11-1 00:30:54 来自手机 | 显示全部楼层
感觉靠近vcc会好点,
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:302
  • 最近打卡:2026-03-21 06:00:28

17

主题

140

回帖

1889

积分

金牌会员

积分
1889
发表于 2024-11-6 10:25:08 | 显示全部楼层
理论上无差异,实际应该有少许差异
