Ai8051U 专用小工具 时钟树配置，自动代码生成小工具

王***

STC配置小工具V6.exe (25.07 MB, 下载次数: 829)

2024-11-13 18:25 上传

点击文件名下载附件

欢迎使用，提出建议

有关本功能的正确性验证在这里：
时钟树配置工具完整测试报告 - FOC，有ICache的 32F12K54 测试版块 国芯技术交流网站 - AI32位8051交流社区

首先是演示视频：




界面效果如下：



界面是根据几个主要的时钟线，独立开来。
每个部分都有显示输入时钟和输出时钟的显示。可以很方便的看到配置过程中的中间时钟变量。
PLL部分简化为倍率计算，通过对内部几个标志位的联合操作可以穷举得到有限的挡位。
并且通过对中间时钟变量的计算，在发现以目前输入时钟的情况下，使用了不合理的倍率时。会将挡位手动调回最低。
防止PLL输出混乱。
而像分频系数这样的变量，可以通过键盘快速输入，或者是鼠标滚轮进行上下滚动。
目标自动对最大最小值进行限制。

王***

更新日志：

2024年11月13日：
1.帮助中，添加最后完成编译的版本日期，可以根据这个来判断小工具是否是最新的版本。
2.添加了更加完善的PLL挡位选择机制，保证PLL在允许的频率内工作。
超出挡位或者低于工作频率时会自动调整挡位，如果没有合适的挡位会自动关闭PLL功能。
3.修复了有关时钟分频输出IO设置后，配置代码没有正常出现的问题。
以下是部分功能的演示视频：

xxkj***

厉害厉害，得支持一下！太给力了！

Qinlu***

PLL是能调增益倍数的吗？我看数据手册上不是只有两个挡位吗？

xxkj***

这个工具与 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11512 是一样的吗？

王***

xxkj*** 发表于 2024-10-31 16:16
这个工具与 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11512 是一样的吗？

一样的，为了区分功能介绍和收集建议所以分开两个介绍。所有小工具都是集合在一起的

王***

Qinlu*** 发表于 2024-10-31 16:01
PLL是能调增益倍数的吗？我看数据手册上不是只有两个挡位吗？

但是可以通过排列组合得到更多种组合啊，因为那个96M和144M本质上只是一个系数，和前面的分频系数搭配就是一个个的挡位了

fjst***

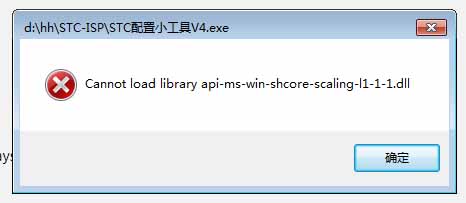

exe打不开 如图  什么原因？

王***

fjst*** 发表于 2024-10-31 17:12
exe打不开 如图  什么原因？

看你截图应该是windows7的系统？
目前我使用的Qt版本比较高，暂时只兼容Windows10及以上版本的系统。
后续会转移平台，提高兼容性的

fjst***

王*** 发表于 2024-10-31 17:43
看你截图应该是windows7的系统？
目前我使用的Qt版本比较高，暂时只兼容Windows10及以上版本的系统。
后续 ...

是7系统

zwc***

我的也打不开，和上面说的一样，但我是windows 10的，显示是专业版
