AI8H2K12U掉电模式，串口唤醒掉电模式疑难

tianp***

Ai8H2K12U,内部时钟30M,掉电模式下，
9600波特率，一个停止位，
接收第一个字节正确，第二个字节必错，
示波器看过，第二个字节的起始位不能正确识别，
造成后续3-后面一堆起始位错误。
而使用二个停止位，则正确

不使用掉电模式，全程正常。
同一程序，STC8G1K08,内部时钟30M，
掉电模式，9600波特率，以上问题不存在。

附件提供测试程序，掉电模式下使用边沿触发唤醒单片机，
直到收到0a数据返回之前接收的，然后重新进入掉电

Debu***

没遇到过这个问题，应该是掉电后某个状态不正常了

神***

多加些 NOP, 如10个以上





设到150个时钟 ？

tianp***

神*** 发表于 2024-10-31 13:28
多加些 NOP, 如10个以上

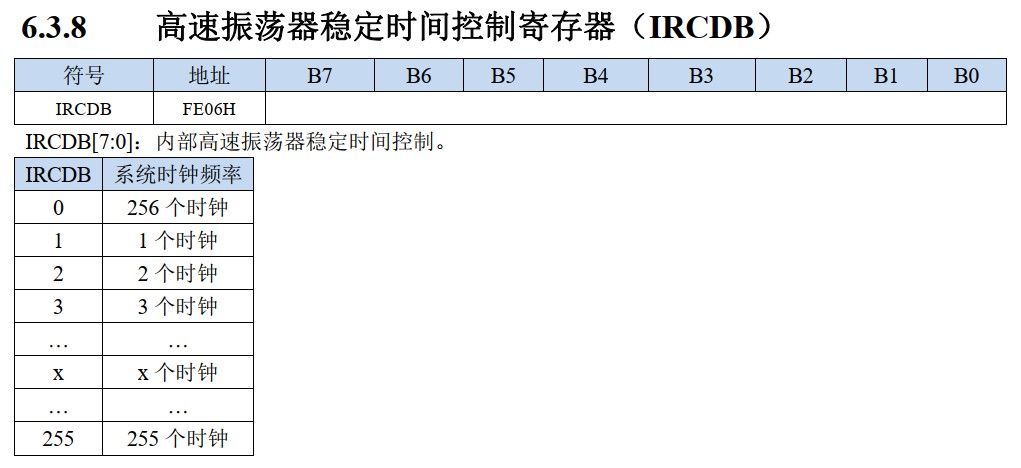

实测需要更改IRCDB到50左右是分界，
稳定9600，1个停止位多个字节接收需设置到10-20，
跟唤醒后的NOP个数无关，

现在的问题是为啥唤醒后接收的第一个字节都是正确的，
第2个字节开始错误，看似跟内部晶振稳定时间有关，

但实则稳定时间远小于9600波特率一个字节的时间，
认为还是硬件上有bug，同样程序8G芯片上不存在该问题

乘风***

用附件例程烧录到芯片里试试，IRC频率30MHz，串口1(P30,P31) 9600,N,8,1 ：

通过PC向MCU发送命令（0x55,0xAAA）让MCU进入休眠, MCU休眠后通过串口信号唤醒。
串口原样输出非休眠命令数据。
P20指示MCU休眠/工作状态。

tianp***

tianp***

例程使用出错概率确实少了，但还是偶尔会有唤醒第二个字节错误，烧录至8G没有该现象

tianp***

乘风*** 发表于 2024-11-1 10:44
用附件例程烧录到芯片里试试，IRC频率30MHz，串口1(P30,P31) 9600,N,8,1 ：

通过PC向MCU发送命令（0x55,0x ...

例程还是偶尔会有唤醒第二个字节错误，烧录至8G没有该现象，还是需要改短稳定时间才行

神***

第1个字节都已正常省电模式，串口唤醒接收到完整的数据：
===第一个字节对了；
===第二个字节，已是正常工作的状态下串口接收

tianp***

对，这个就是最大的疑问，包括乘风给的例程和我写的程序测试，均出现第二个字节开始无法正确接受问题，只能调整IRCDB到10-20左右才行，从波形上看就是错过了第二个字节的起始位。
