关于8H2K12U SOP8做串口问题

vip2***

积分换的

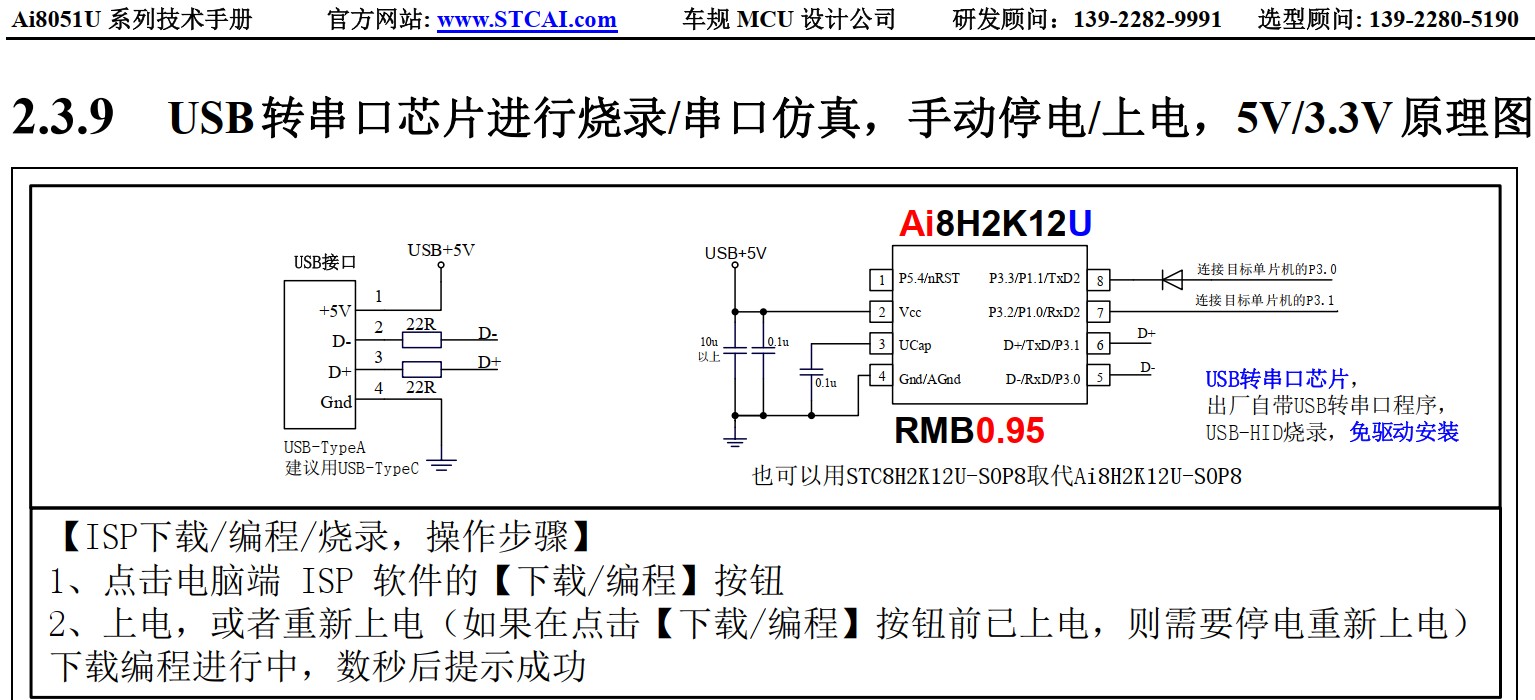

8H2K12U-SOP8，如果只做为【USB转串口/TTL】，
出厂是否已经刷了程序，还是要isp里再刷，如何刷

so***

出厂默认是1个CDC串口加HID

神***

vip2***

ok ，12u焊在板上，插线可以更新usb uart，
主要是想给设备增加和电脑通信的通路，相当于加一片sop8 的ch340E，

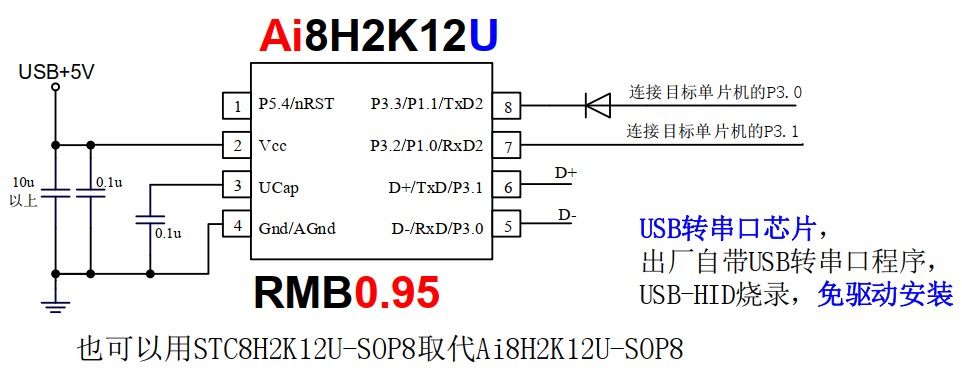

还有个问题，8脚的二极管是否可有可无，只做通信不烧录，如果再更新usb uart有没影响

神***

vip2*** 发表于 2024-10-28 22:29
ok ，12u焊在板上，插线可以更新usb uart，
主要是想给设备增加和电脑通信的通路，相当于加一片sop8 的ch34 ...

工作电压一样 Ai8H2K12U-SOP8 可以省 2级管

Debu***

出厂带HID+CDC转UART程序，可以重刷

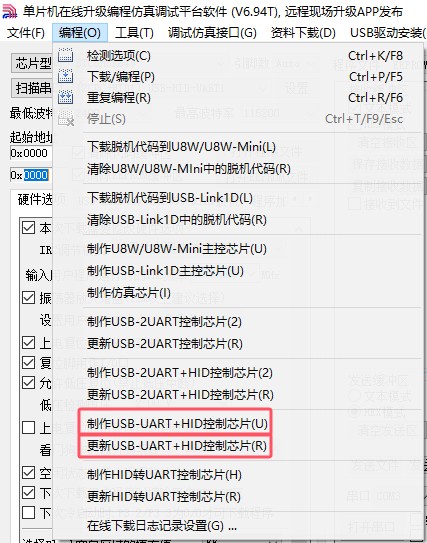

制作需要按正常USB下载步骤进入USB Writer状态
更新可以直接更新

Debu***

vip2*** 发表于 2024-10-28 22:29
ok ，12u焊在板上，插线可以更新usb uart，
主要是想给设备增加和电脑通信的通路，相当于加一片sop8 的ch34 ...

Ai8H2K12U内部有出厂预置的常用频率IRC参数，直接调用没有波特率误差，可以下载可以通信
可以动态调节IRC频率（但使用常用频率还是建议选择“不调节，使用内部预置的频率”）



而且IO模式是可以在下载固件时设置的

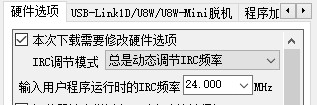

IO电压一致时可省二极管，使用上图的设置，不用加二极管
8H2K12U 3.3V，目标单片机5V，目标单片机的发送脚设置为开漏（接8H2K12U接收脚），并用外部电阻上拉到3.3V
8H2K12U 5V，目标单片机3.3V，加二极管（肖特基二极管压降0.2~0.3V，不要用压降0.6~0.7V的硅管）或发送脚设置为开漏（下图）并用外部电阻上拉到3.3V
,

CH34*无晶振波特率误差大，不建议使用

vip2***

接上外接设备的rx tx，12u 8脚有接肖特基管，stc-isp打开串口有正常数据传送

xjl***

这两天我也买了几块STC8H2K08U SOP16,STC8H2K12U SOP16 SOP8,分别测试了一下，按论坛里的推荐电路，SOP16封装的2种芯片做的自动下载非常好用，插到电脑上很快就认出来了，下载速度也非常快，波特率放到最高也可以一次成功，SOP8封装的接好后联机认的也很快，但下载时会提示“工具的固件代码与软件不匹配，是否需要自动更新？”，如果点是就会进入USB-uart工具设置，但那个里面只有SOP16的烧写设置没有SOP8的，电源控制也是用的P3.2，而SOP8封装的是P5.4端口控制的，点否进入继续检测目标单片机。买回来的8H2K12U SOP8出厂自带的程序试了自动停电再上电无法完成，点了下载后无法断电再上电，实际测试P5.4脚断开所有外接电路和接入电路上电时电压2.8v，点下载后基本没有变化在2.79V，手动给下载的目标板断一下电源或者接地端再接上都可以很快的正常烧写完成，搞不清到底是怎么回事，不知道为何SOP8封装的为何不沿用正常低电平供电而改为平时是高电平供电，针对SOP封装的芯片也希望能在新版软件里加入USB-uart工具设置烧写选项。

神***

xjl*** 发表于 2024-11-7 22:30
这两天我也买了几块STC8H2K08U SOP16,STC8H2K12U SOP16 SOP8,分别测试了一下，按论坛里的推荐电路，SOP16封 ...

要增加SOP8的专门提示
