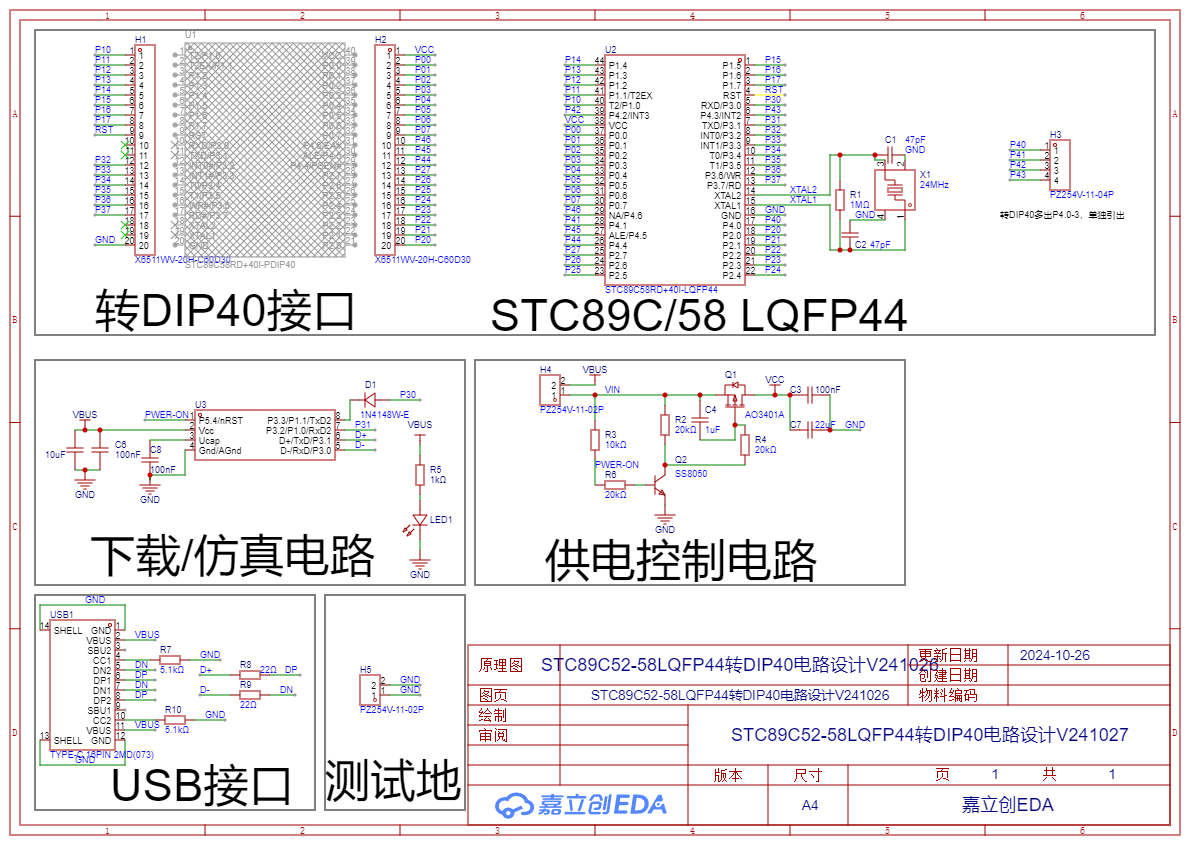

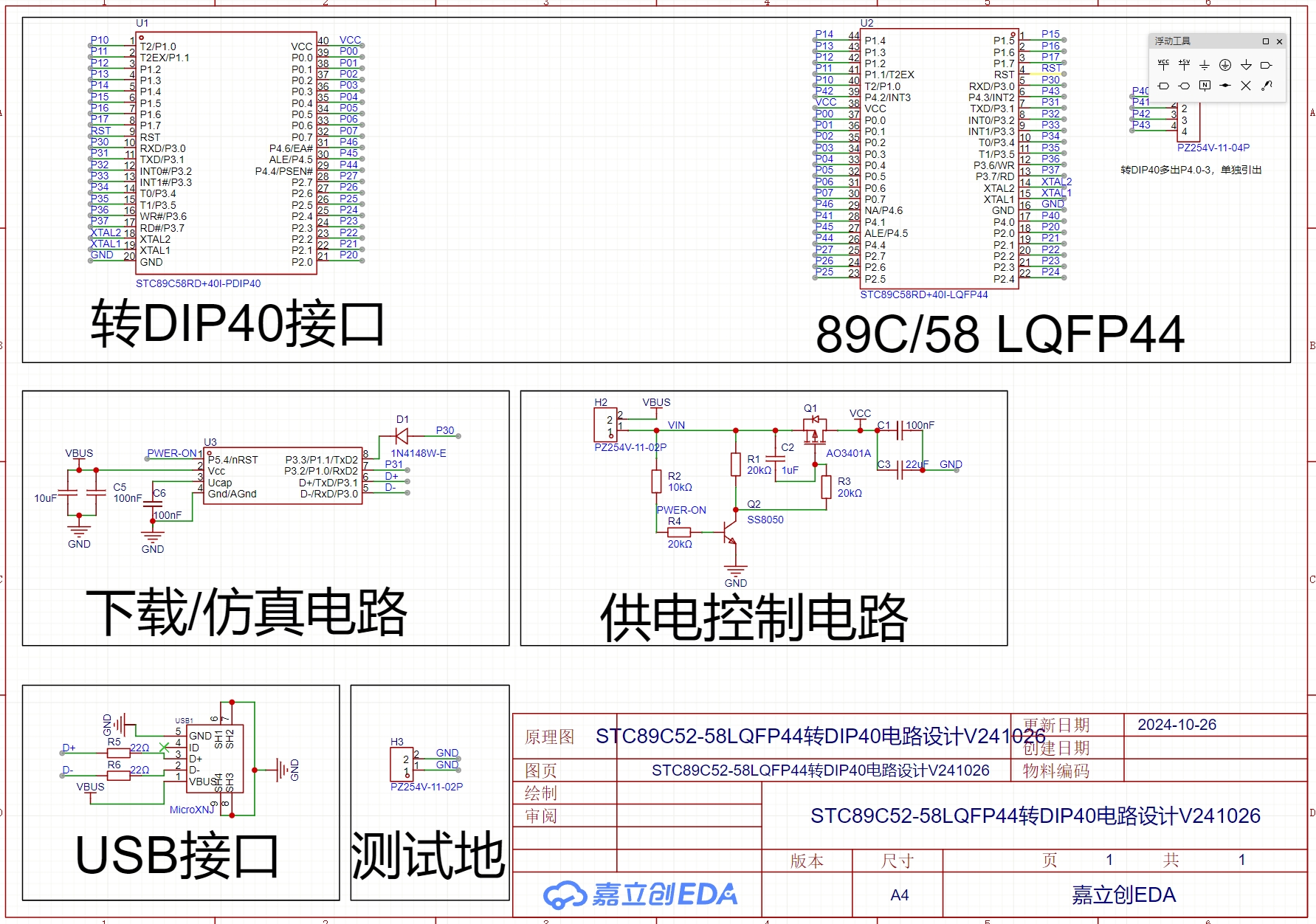

89C52/58LQFP44转DIP40电路设计V241026

blue***

将LQFP44封装的 89C52/89C58 的 P3.0/P3.1
引到上图的 【USB转串口】芯片的转串口
-------------已完成

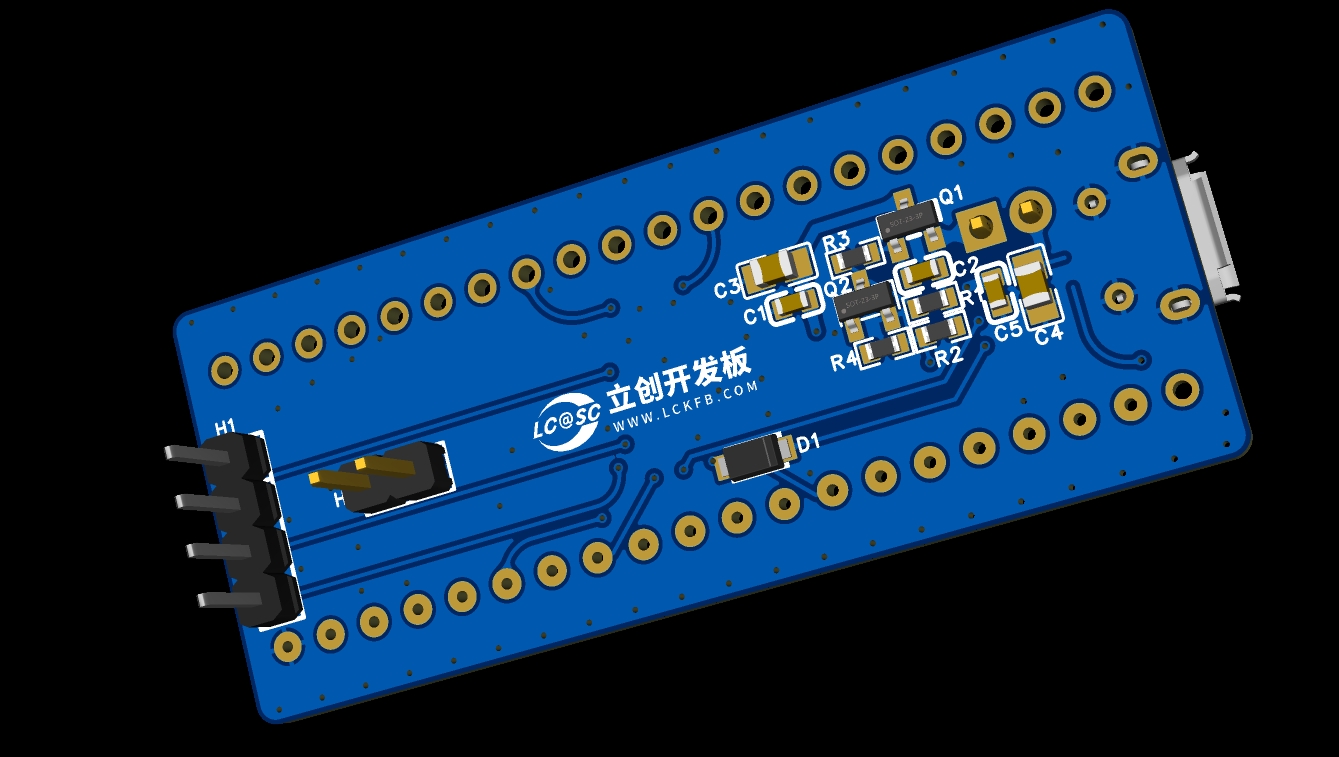

从电脑的 USB-TypeA 到 核心板的 USB-TypeC，
-------此设计改成了mircUSB，主要是便宜也好焊接，要强制用TypeC，可修改
到 Ai8H2K12U-SOP8, 到 89C52/89C58的LQFP44，

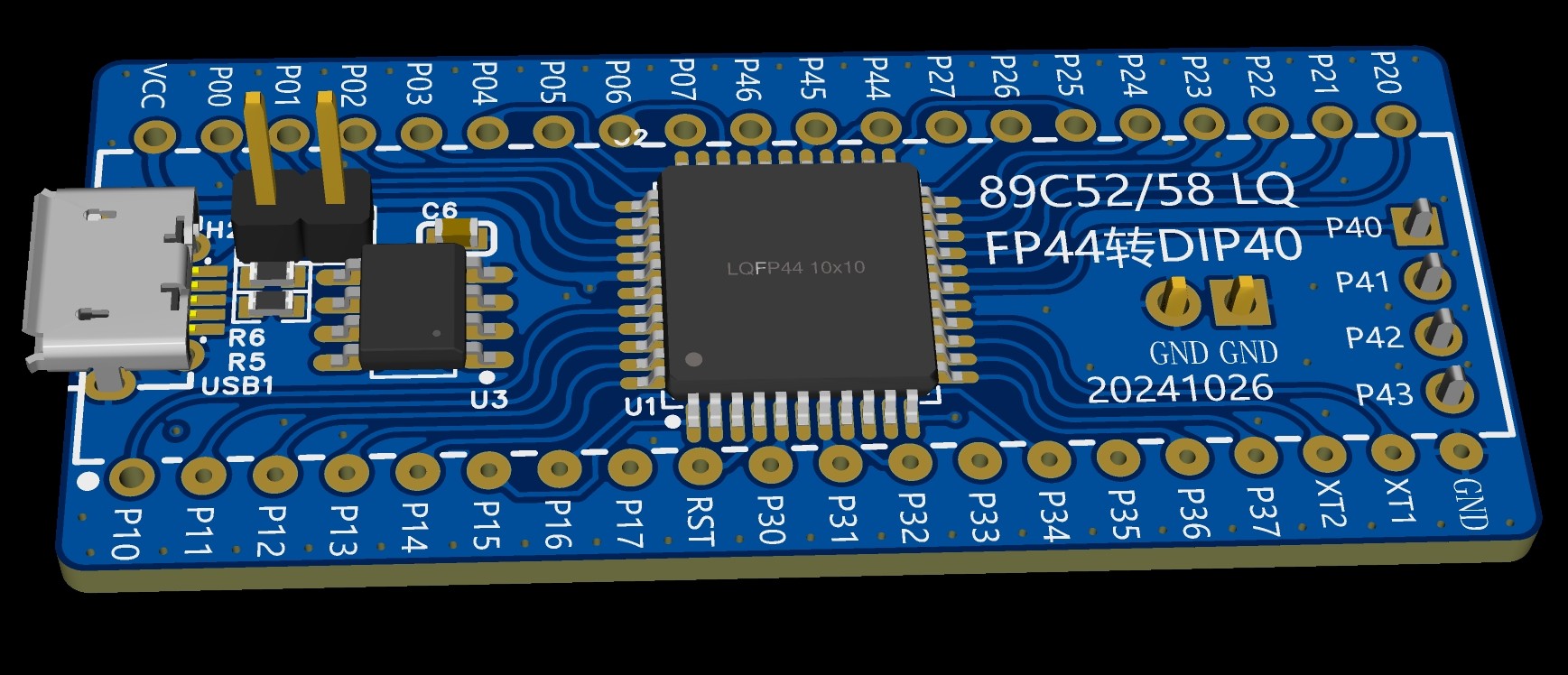

转成 89C52-DIP40 管脚 大小【USB转串口】自动 停电/上电 ISP/下载/烧录，免手动

P3.0/P3.1不引出，已在核心板经过【串口转USB】芯片接电脑
-------------已完成，为了全引脚因此，P3.0/P3.1也引出，要必须不引出，可更改

===辛苦费，RMB300
===谁最先用 立创EDA 工具实现，并开源，制图要大方优美
【Ai8H2K12U-SOP8】+【89C52/89C58, LQFP44】，
===转 89C52-DIP40 核心板，   自动 停电/上电 ISP下载, 免手动
===让【郭天祥51学习板】，可以自动 停电/上电 ISP下载, 免手动
===让【金沙滩51学习板】，可以自动 停电/上电 ISP下载, 免手动

===让【普中51学习板】，   可以自动 停电/上电 ISP下载, 免手动
------------已完成，完全根据89C52/89C58的引脚全部引出

其他内容：
1-增加1路LED供电显示灯
2-单独引出多出的P4.0-3的4个管脚
3-增加1组测试GND
4-MCU供电可跳线使用VBUS，或单独供电

神***

空：

P3.0/P3.1不引出，已在核心板经过【串口转USB】芯片接电脑
复位管脚不引出，在核心板上放复位电路



晶振管脚不引出，在核心板上放贴片晶振
===防对外电磁辐射大，防受外界干扰

神***

加焊盘处加 泪滴连接

必须用通用的 USB-TypeC

两排插针，按标准 600mil 间距


跳线在正面不要在反面

神***

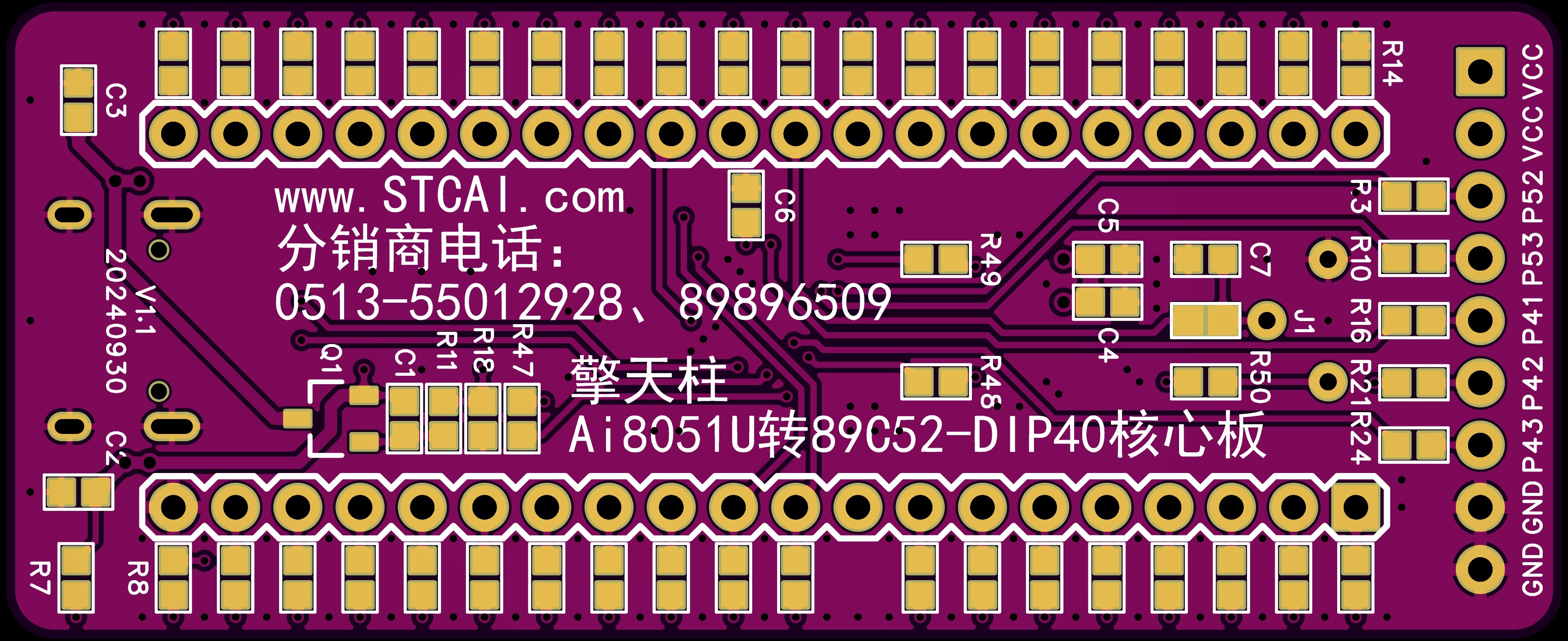

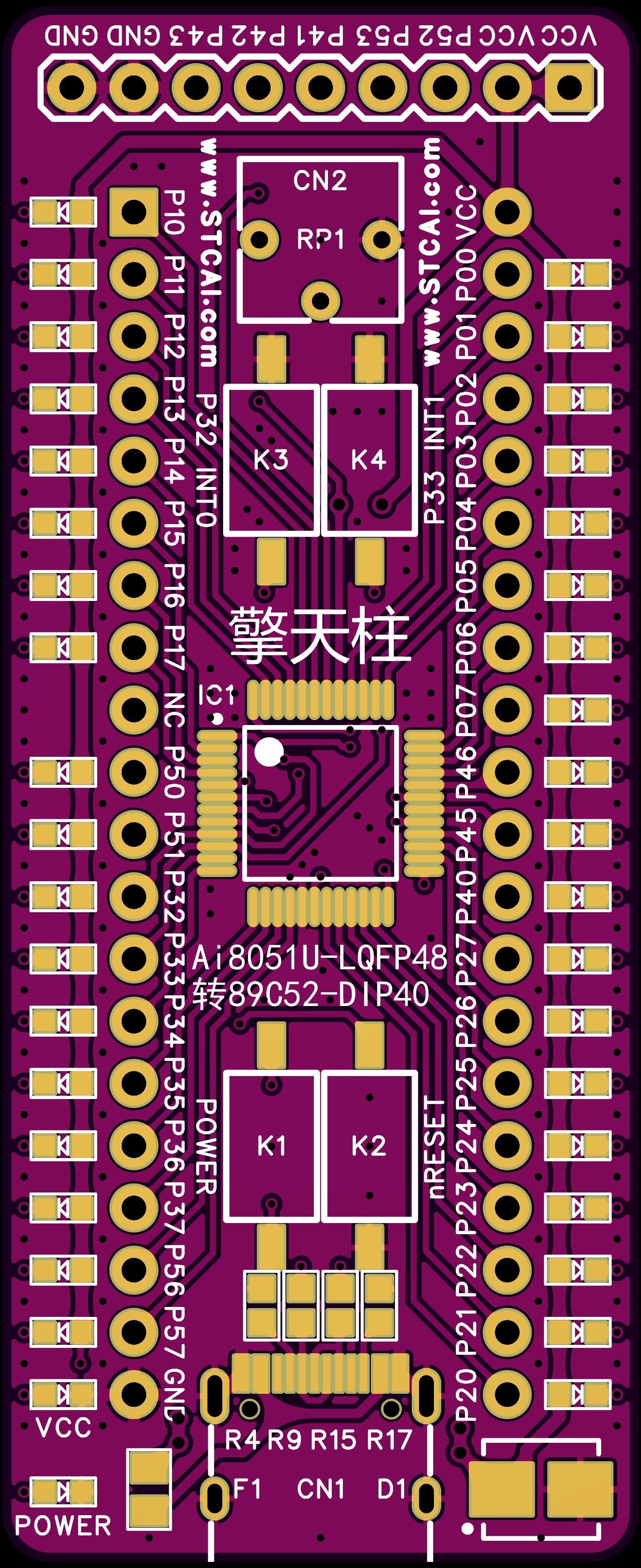

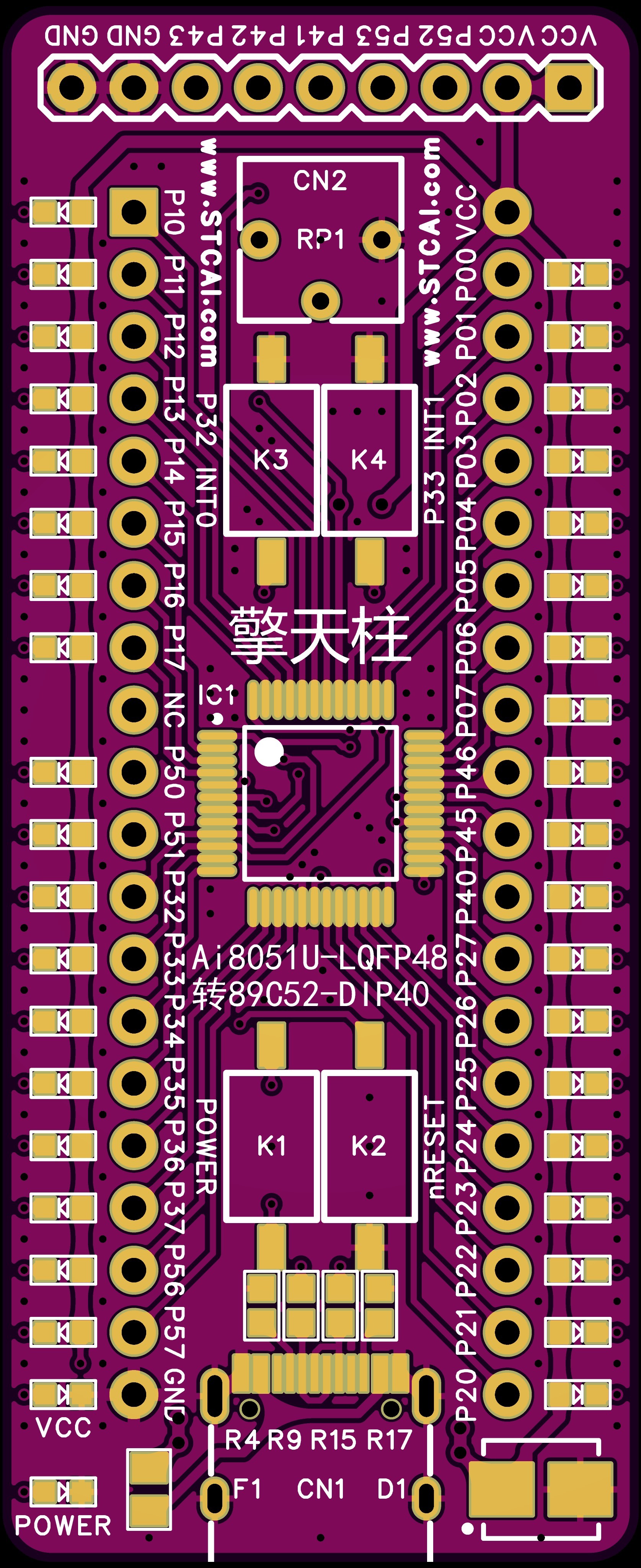

丝印是我们的宣传，无他，颜色也是下面效果

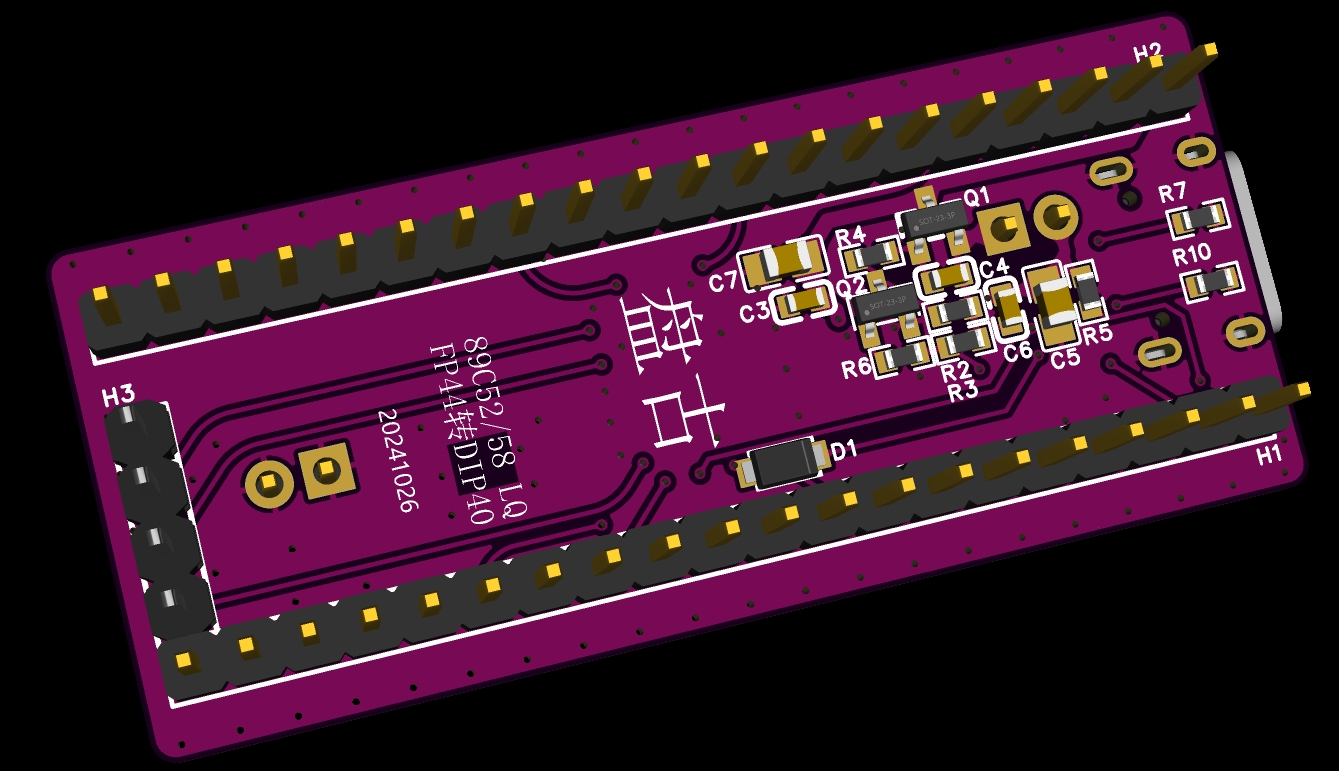

擎天柱===》盘古：

神***

丝印不好看，要改，
芯片地线出来的地方加粗
对外供电的电源线加粗

神***



地线在左下方，按这个角度调整丝印

blue***

好的，这就修改

神***

blue*** 发表于 2024-10-26 18:46
好的，这就修改

你加我微信：13922809991
语音沟通下

so***

连个电源指示灯都没有啊

blue***

P3.0/P3.1不引出，已在核心板经过【串口转USB】芯片接电脑
复位管脚不引出，在核心板上放复位电路
回复：已修改

晶振管脚不引出，在核心板上放贴片晶振
===防对外电磁辐射大，防受外界干扰

回复：已修改


加焊盘处加 泪滴连接

必须用通用的 USB-TypeC

两排插针，按标准 600mil 间距

跳线在正面不要在反面


回复：已修改


丝印是我们的宣传，无他，颜色也是下面效果

擎天柱===》盘古：

回复：已修改

丝印不好看，要改，
芯片地线出来的地方加粗
对外供电的电源线加粗
回复：已修改

详见附件。
