AI8051U的UCap引脚是做什么用的？

张*** · 发表于 2024-10-26 14:32:21

AI8051U上的这个UCap引脚是做什么用的？可以不可以不接这个电容？

AI8051U如果外接42Mhz的晶振是不是应该接47pF的电容？

王*** · 发表于 2024-10-26 15:15:36

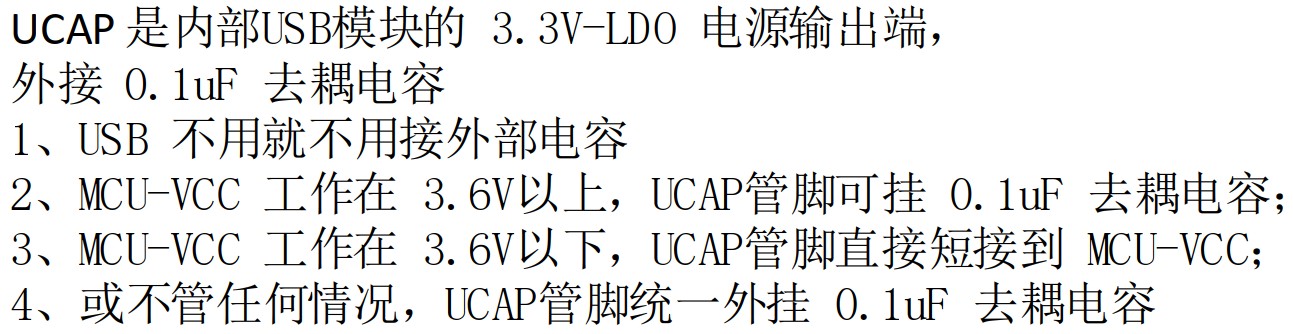

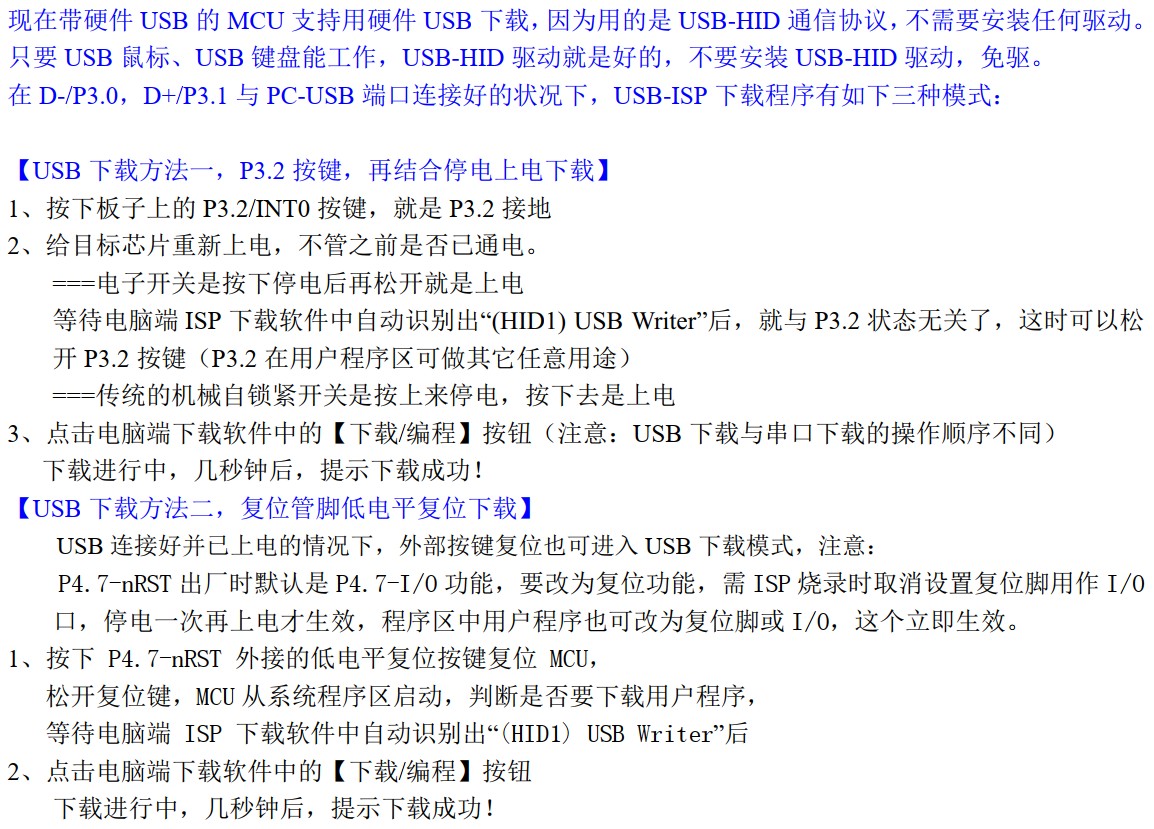

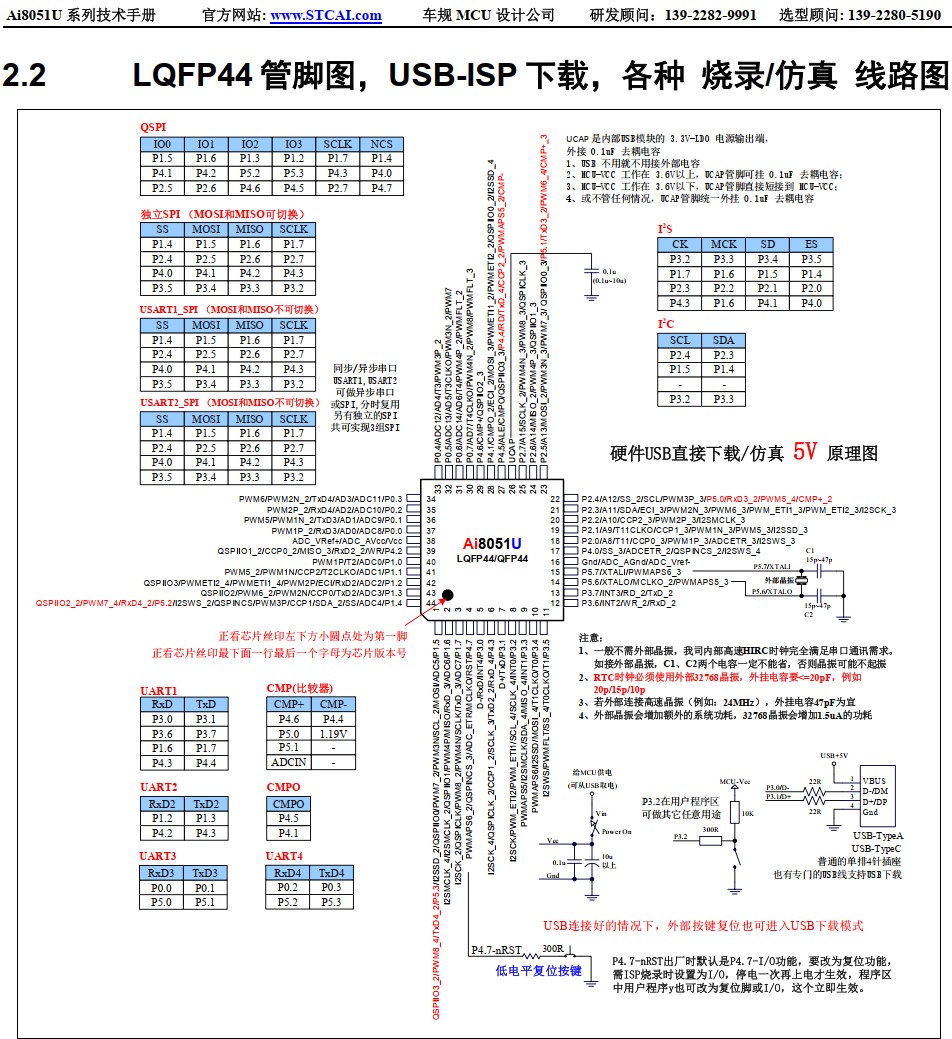

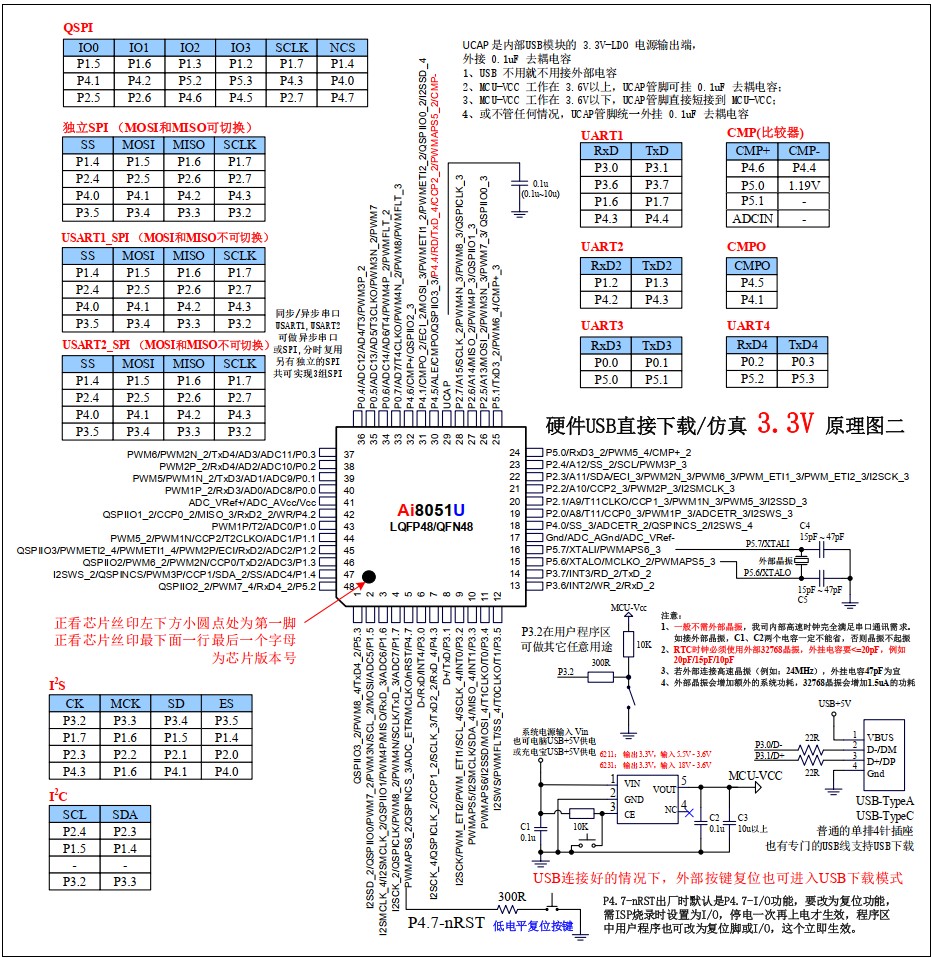

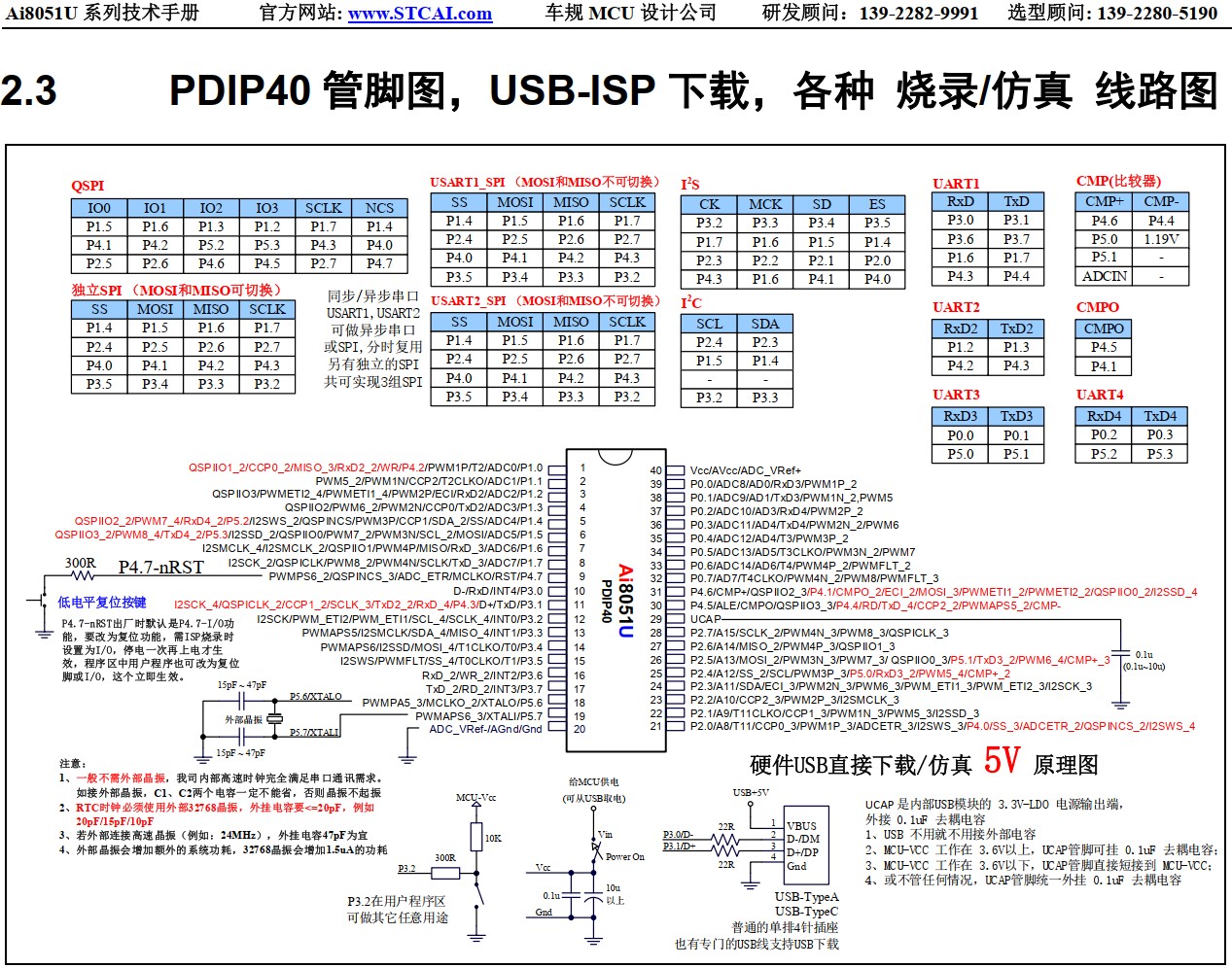

1.Ucap电容是用来给USB内部供电部分用的，如果没有用到USB下载，USB仿真等功能，可以不加。

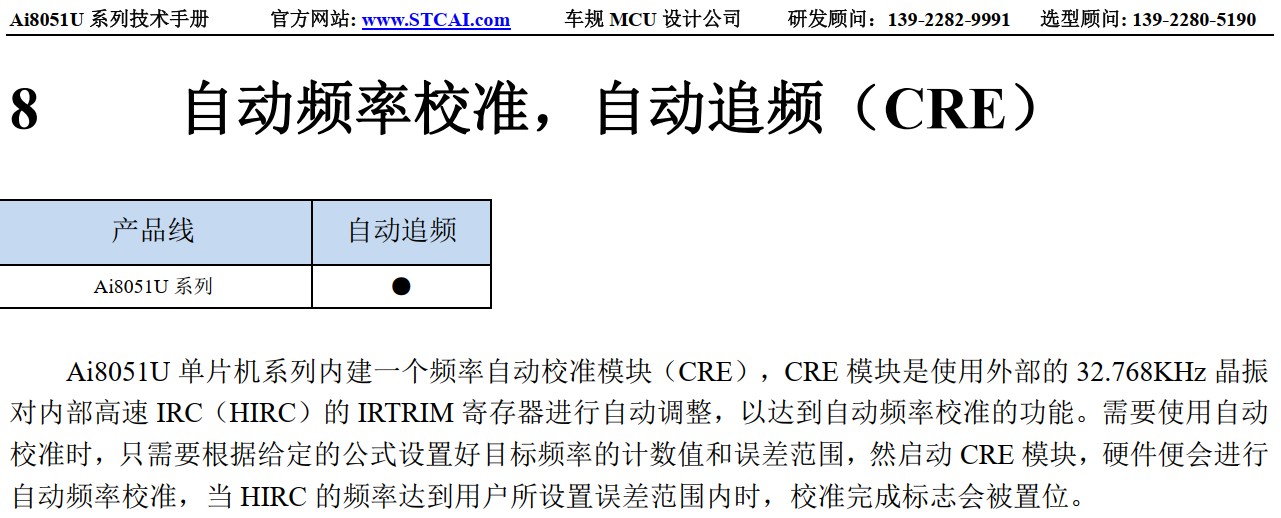

2.外接42Mhz频率有些高了，建议使用外挂32.768K晶振，并且开启CRE（自动追频功能），使用32K时钟校准内部IRC时钟

神*** · 发表于 2024-10-26 15:32:07

神*** · 发表于 2024-10-26 15:35:06

xxkj*** · 发表于 2024-10-26 16:20:32

这个问题讨论很多次了。STC8HxxxxxU有个Ucap

so*** · 发表于 2024-10-26 17:32:00

AI8051U如果外接42Mhz的晶振是不是应该接47pF的电容，这个可以看晶振数据手册。

Debu*** · 发表于 2024-10-26 18:44:37

本帖最后由 DebugLab 于 2024-10-27 08:21 编辑

不建议使用外部高频晶振，电磁辐射大，
还有个问题就是42M晶振频率太高，
可能是三泛音晶振，如果是三泛音晶振，
按照一般的晶振电路设计会振在基频（三分之一频率）

张*** · 发表于 2024-10-26 18:59:20

Debu*** 发表于 2024-10-26 18:44
不建议使用外部高频晶振，电磁辐射大，
还有个问题就是42M晶振频率太高，
可能是三泛音晶振，如果是三泛音 ...

本来打算使用外部晶振会来得更稳定一些
居然还有这么高深的知识，受教了

张*** · 发表于 2024-10-26 19:02:17

so*** 发表于 2024-10-26 17:32
AI8051U如果外接42Mhz的晶振是不是应该接47pF的电容，这个可以看晶振数据手册。 ...

数据手册，就像如上所写：

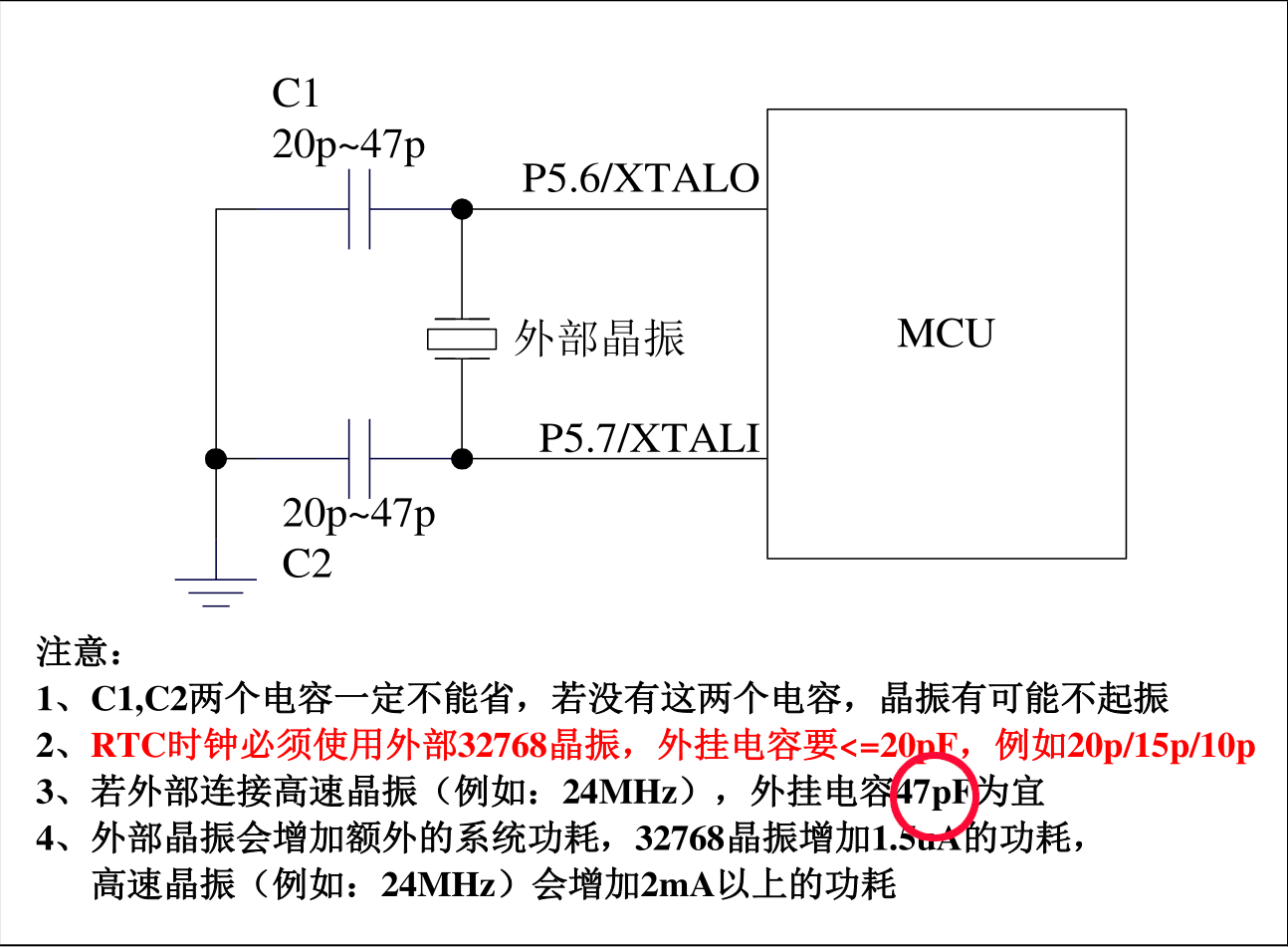

外部连接高速晶振，外挂电容47pF
但是没有给出确切的答案
所以想，42MHz晶振也是高速晶振，应该也是接47pF的电容

张*** · 发表于 2024-10-26 19:40:11

神*** 发表于 2024-10-26 15:32

你好管理员，有不有AI8051U试验箱1.2的实物图，我想看看0.1uF/16V的去耦电容是采用哪种封装的？
