Ai8G1K08A输出3路8位PWM例程

CyberH***

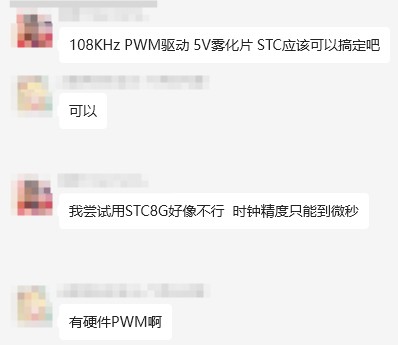

有网友需要使用Ai8G1K08A驱动超声波雾化片
该型号没有增强PWM，但是有PCA
可以使用PCA输出PWM

#include <STC8G.H>
#include "define.h"
#include <intrins.h>
#include <absacc.h>
#include <string.h>
#include <stdarg.h>
#include <stdio.h>
#include <math.h>

#define                RXD                P30
#define                TXD                P31
#define                PO0                P32
#define                PO1                P33
#define                PO2                P54
#define                FOSC                27648000UL

void PWM_Out(unsigned char pwm_0,pwm_1,pwm_2)
{
        unsigned char temp;

        temp=PCA_PWM0&0xCD;                //读PCA_PWM0，XCCAP0H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
        if(pwm_0==0xFF)                        //如果pwm_0最大
                temp|=0x02;                        //设置EPC0H（PCA_PWM0[1]）为1
        PCA_PWM0=temp;                        //写PCA_PWM0（先写高2位）
        CCAP0H=pwm_0;                        //写CCAP0H（再写低8位）

        temp=PCA_PWM1&0xCD;                //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
        if(pwm_1==0xFF)                        //如果pwm_1最大
                temp|=0x02;                        //设置EPC1H（PCA_PWM1[1]）为1
        PCA_PWM1=temp;                        //写PCA_PWM1（先写高2位）
        CCAP1H=pwm_1;                        //写CCAP1H（再写低8位）

        temp=PCA_PWM2&0xCD;                //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
        if(pwm_2==0xFF)                        //如果pwm_2最大
                temp|=0x02;                        //设置EPC2H（PCA_PWM2[1]）为1
        PCA_PWM2=temp;                        //写PCA_PWM2（先写高2位）
        CCAP2H=pwm_2;                                //写CCAP2H（再写低8位）
}

void Init(void)
{
        P_SW2|=EAXFR;

        P3M0=0x00;
        P3M1=0x00;
        P5M0=0x00;
        P5M1=0x00;

        CCON=0x00;                                //设置PCA控制寄存器
        CMOD=0x88;                                //设置空闲模式下PCA停止计数，禁止PCA计数器溢出中断，设置PCA时钟为系统时钟
        CL=0x00;                                //设置PCA计数器
        CH=0x00;                                //设置PCA计数器
        CCAPM0=PWM0;                        //使能PCA模块0PWM功能
        PCA_PWM0=0x00;                        //设置PCA模块0输出8位PWM
        CCAPM1=PWM1;                        //使能PCA模块1PWM功能
        PCA_PWM1=0x00;                        //设置PCA模块1输出8位PWM
        CCAPM2=PWM2;                        //使能PCA模块2PWM功能
        PCA_PWM2=0x00;                        //设置PCA模块2输出8位PWM
        CR=1;                                        //启动PCA

        EA=1;                                        //使能总中断
}

void main(void)
{
        Init();
        while(1)
        {
                PWM_Out(256/3,256/2,256/3*2);
                while(1);
        }
}
复制代码

CyberH***

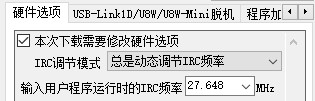

下载时设置时钟为27.648MHz

CyberH***

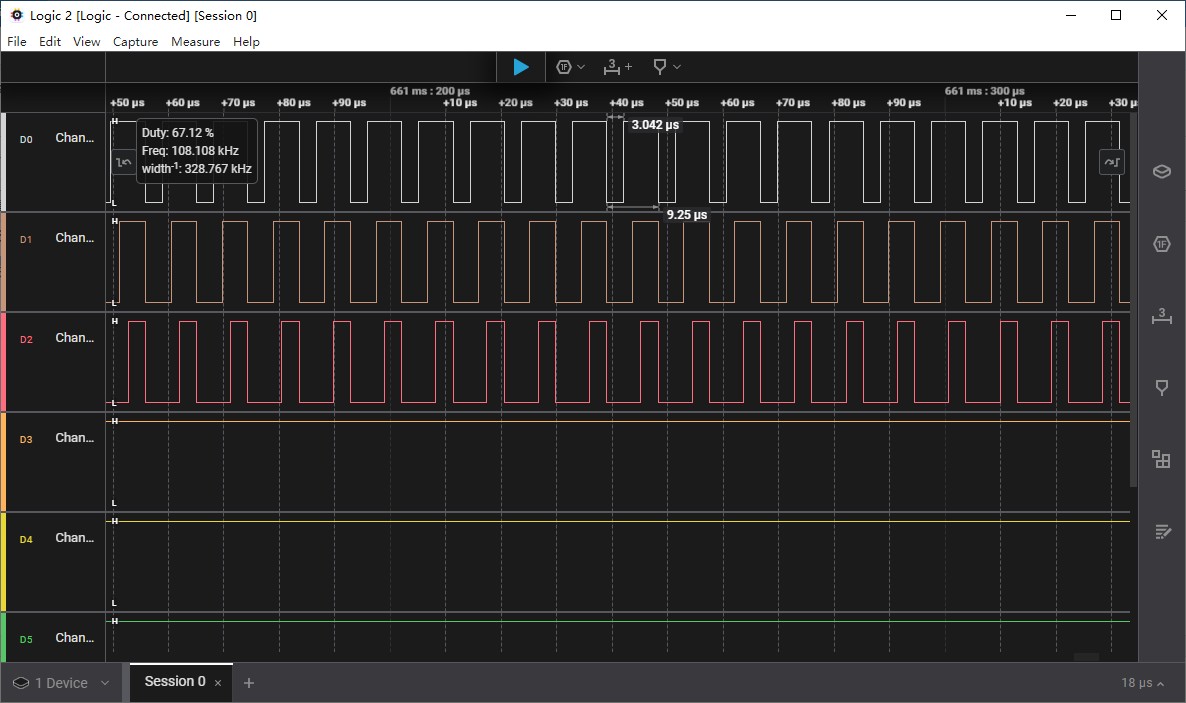

通过设置EPC0H（PCA_PWM0[1]），极小值（0x00）或极大值（0xFF）时，波形是直线，不会出现关不死的情况

邮***

梁***

不知道你要控制什么参数，如果仅仅是得到一个方波频率，则用定时器高速输出更方便。

CyberH***

梁*** 发表于 2024-10-24 21:23
不知道你要控制什么参数，如果仅仅是得到一个方波频率，则用定时器高速输出更方便。 ...

网友说要PWM，可能占空比不是固定50%

梁***

CyberH*** 发表于 2024-10-25 12:41
网友说要PWM，可能占空比不是固定50%

那就只能用PWM了，PCA的PWM的周期是固定6位、7位、8位、10位的，对应主频为：
6位PWM对应主频：6.912M
7位PWM对应主频：13.824M
8位PWM对应主频：27.648M
10位PWM需要110.592M，这个做不到了。
下载程序直接输入需要的频率，建议使用8位PWM、27.648M。

CyberH***

梁*** 发表于 2024-10-25 13:59
那就只能用PWM了，PCA的PWM的周期是固定6位、7位、8位、10位的，对应主频为：
6位PWM对应主频：6.912M
7 ...

是的，用的就是8位PWM，已经正常工作了
