关于AI32的SPI速率问题

Shot***

今天用逻辑分析仪测试了一下SPI的实际输出速率，感觉很奇怪，
MCLK时钟频率为24Mhz，SPI默认使用MCLK的时钟，HCLKDIV的值为0，即输入SPI时钟为24Mhz，SPI分频为4分频的条件下，

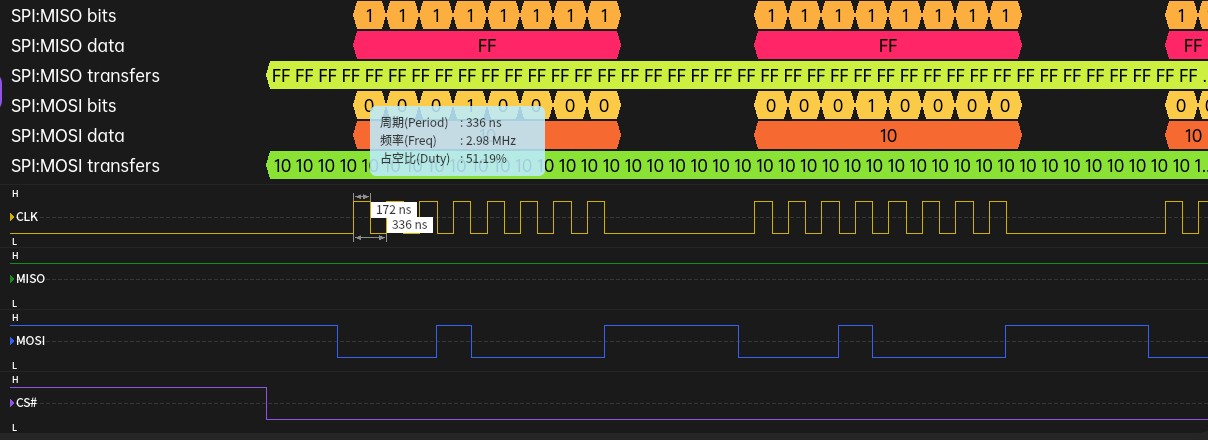

使用逻辑分析仪250M采样SPI时钟输出如下图所示：



发现4分频下实际输出只有3Mhz，这个结果为8分频的结果，HCLKIDIV之后的时钟输入到SPI前，还会再2分频一次吗？
我换成SPI2分频后，输出为6Mhz，这个结果为4分频的结果。

有人知道什么原因吗？芯片实际上是这样，还是我的时钟设置有问题呢？SPI最大频率能达到多少呢？

21cns***

是不是CLKSEL寄存器的MCK2SEL[1:0]设置为10了，这是主时钟实际为内部PLL的1/2。

Shot***

21cns*** 发表于 2024-10-23 18:53
是不是CLKSEL寄存器的MCK2SEL[1:0]设置为10了，这是主时钟实际为内部PLL的1/2。

没有使用PLL，直接采用内部高速晶振输入的，默认情况下的配置

王***

Shot*** 发表于 2024-10-23 23:37
没有使用PLL，直接采用内部高速晶振输入的，默认情况下的配置

这是因为HSCLKDIV的默认值是2，如果想要取消掉这个2分频，需要将HSCLKDIV的值设置为0或者1
具体详见寄存器初始值说明
