8H1K24输出PWM问题

PLD***

芯片为8H1K24.时钟11.059

按手册示例，做一个PWM输出。

现有ARR数值，P1.0输出为169Hz,50%脉宽，简单估算也算正常

问题是：
改变ARR数值，频率不变，脉宽变了。。。差哪呢？

王***

这两个数值并非是独立调节的，是有关联的。
比如说：CCR的值不能超过ARR的值，想要50%占空比的情况下
ARR=100，CCR=50；
如果改变ARR，则
ARR = 50， CCR =25；
这样子才可以改变频率的同时改变占空比

PLD***

王*** 发表于 2024-10-23 09:21
这两个数值并非是独立调节的，是有关联的。
比如说：CCR的值不能超过ARR的值，想要50%占空比的情况下
ARR=1 ...

那也就是说，只有ARR=FFFF的情况下，CRR才有16位调节范围，ARR=2，脉宽无法调整。

那我需要较高的频率输出，和等效16位的脉宽调整，要引用哪个示例程序？

王***

PLD*** 发表于 2024-10-23 10:22
那也就是说，只有ARR=FFFF的情况下，CRR才有16位调节范围，ARR=2，脉宽无法调整。

那我需要较高的频率 ...

频率高了以后，脉宽调整分辨率就是会下降的。

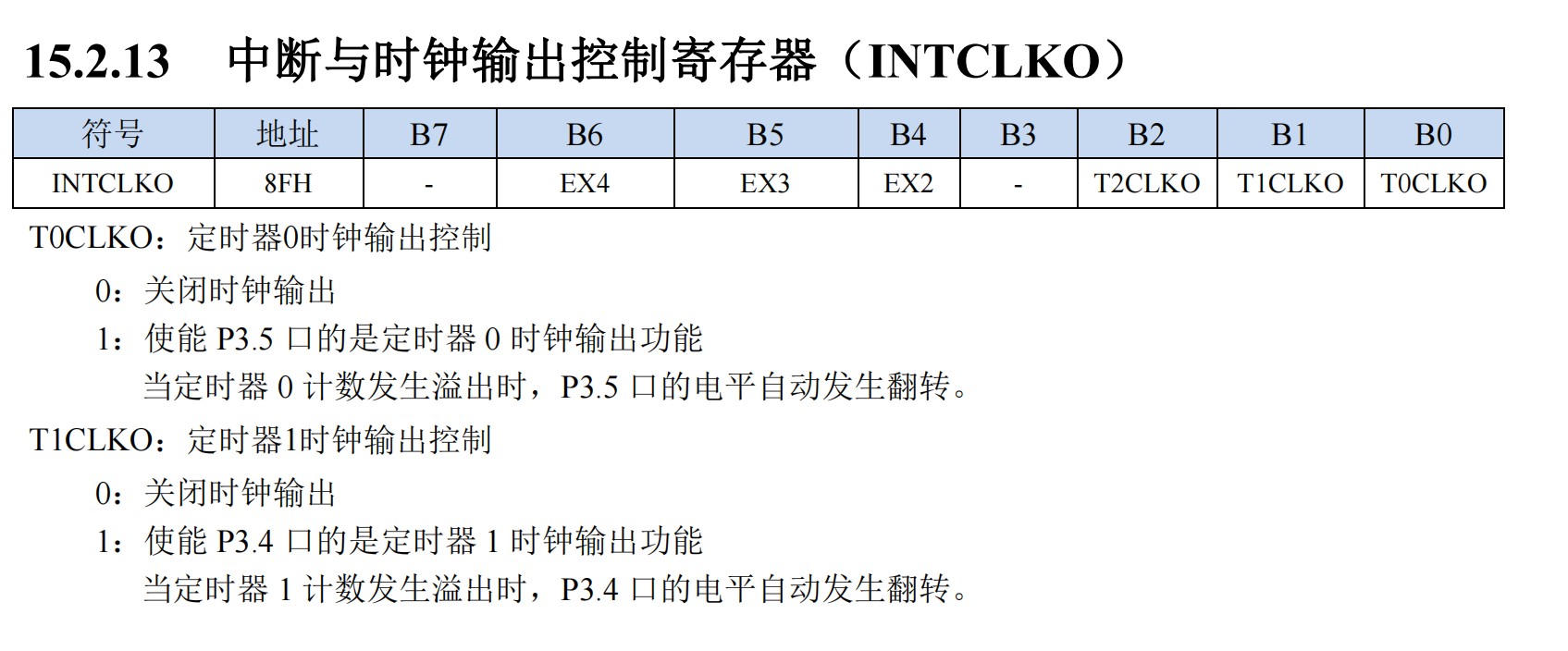

如果你想要50%占空比的高频率输出，可以试试定时器0的分频输出功能

PLD***

王*** 发表于 2024-10-23 10:40
频率高了以后，脉宽调整分辨率就是会下降的。
如果你想要50%占空比的高频率输出，可以试试定时器0的分频 ...

谢谢

王***

PLD*** 发表于 2024-10-23 10:22
那也就是说，只有ARR=FFFF的情况下，CRR才有16位调节范围，ARR=2，脉宽无法调整。

那我需要较高的频率 ...

如果想要保持完整的CCR分辨率，可以将ARR=FFFF，调整PWM输入时钟的频率。
不过输入PLL的频率要求将非常高，7KHz左右的输出就要求PLL产生500Mhz的输出了。
如果使用正常40Mhz的主频，则最高也就能达到610Hz的频率
