Ai8051U学习之旅

lcl***

首先感谢 www.STCAI.com 的支持 ！
利用宣传活动获得Ai8051U实验箱 ！

收到实物如下：

lcl***

拿到试验箱，首先研究试验箱说明书：
  1，通过外观图，结合原理图，熟悉每部分的功能，没有接口的作用和功能。
  2，学习如何下载程序到实验箱，说明书有详细介绍，方法和STC32的方法相同。
  3，通过试验箱的DEMO程序包，下载流水灯程序。
  4，下载电路原理图熟悉。
  5，如何建立工程文件。
  6，利用仿真工具对试验箱进行仿真实验。

lcl***

lclbf 发表于 2024-10-20 10:54
那到试验箱，首先研究试验箱说明书：
  1，通过外观图，结合原理图，熟悉每部分的功能，没有接口的作用和功 ...

实验1：跑马灯
实验箱程序包建立文件是32位，我用的是8位，直接把程序复制过来，利用下载软件生成的8位头文件保存到我的工程文件夹，编译不通过，有提示“main.c(52): error C213: left side of asn-op not an lvalue”。通过百度，提示说是52行有问题，把52行注解了，编译过了，没有错误和警告，下载HEX文件，灯不流动。灯不流动的原因是52行是扩展功能寄存器设置访问，注销后不能访问，所有灯不流动。

无赖之下，有建立一个工程，选择32bit，建立C文件，复制相同的文件，用下载工具生成32bit的头文件 保存到工程目录，编译通过，下载到实验箱，灯流动正常。

神***

lcl***

神*** 发表于 2024-10-20 12:19

按照你的回复，我看了好几遍。我就是指定头文件路径，编译都是一样的提示，通 不过。下面是我的文件，麻烦你帮我看看是哪里有问题。

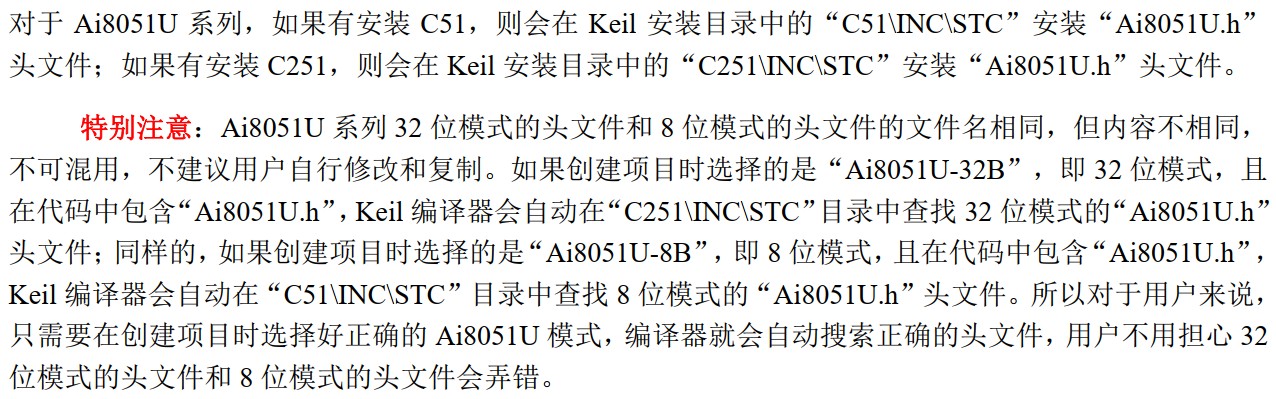

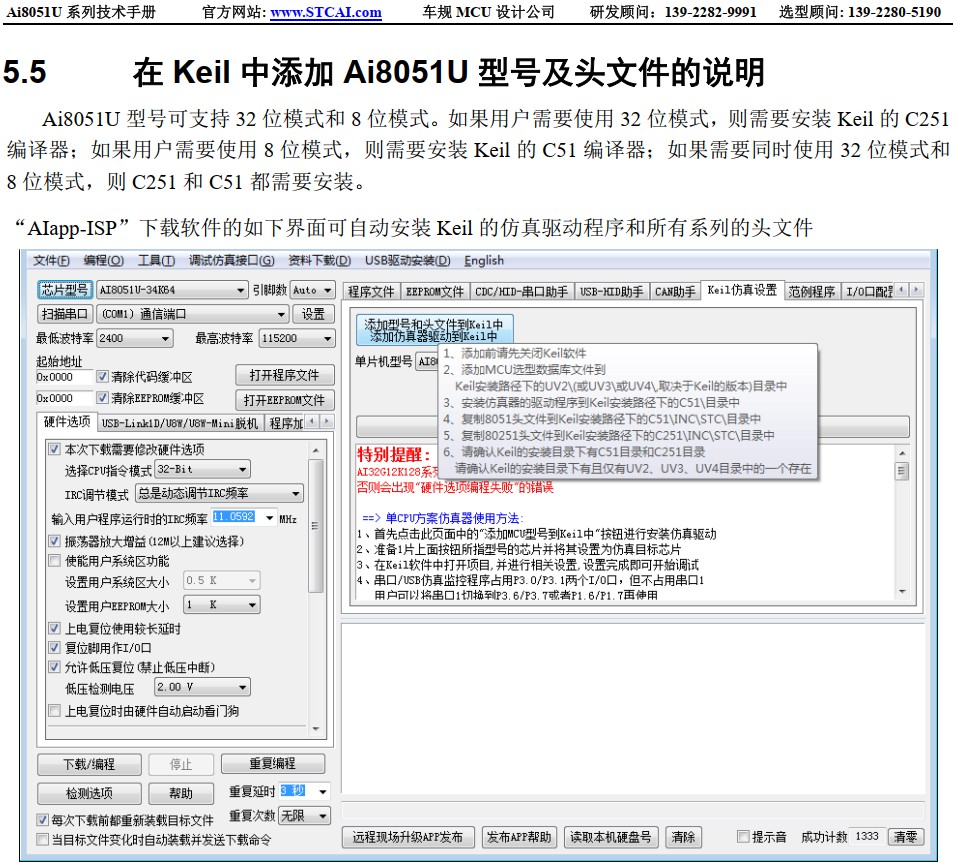

建立工程文件，选图片里红框中上面32Bit，就可以，选下面8Bit,建立个工程文件编译就不能通过。

lcl***

神*** 发表于 2024-10-20 12:19

是不是选择8Bit的时候，下面的代码就不需要，不然编译不通过。

//    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
//    EAXFR = 1; //扩展寄存器(XFR)访问使能
//    CKCON = 0; //提高访问XRAM速度

我把这些注销就编译通过了，并且下载的时候也要选择CPU指令为8bit,上午下载的时候没有选择8bit,默认是32bit,刚刚找了关于AI8051的贴子，有人提到在下载的时候要选择8bit模式，测试通过，流水灯就流起来了。

lcl***

lclbf 发表于 2024-10-20 17:43
是不是选择8Bit的时候，下面的代码就不需要，不然编译不通过。

//    WTST = 0;  //设置程序指令延时参 ...

找到问题，直接写了一个按键控制灯的程序，代码如下：
#include <ai8051u.h>

sbit LED = P0^0;
sbit LEDK = P4^0;
sbit Key = P3^4;

void main()
{
        P0M0 = 0X00;
        P0M1 = 0X00;
        P3M0 = 0X00;
        P3M1 = 0X00;
        P4M0 = 0X00;
        P4M1 = 0X00;

        LEDK = 0;

        while(1)
        {
                LED = Key;
        }
}

通过编译，下载测试功能正常。如下视频效果：

lcl***

神*** 发表于 2024-10-20 12:19

在原理图中，没有找到音频输出接口部分的和SD卡的电路原理图，在对应的DEMO程序里面也没有找到。

乘风***

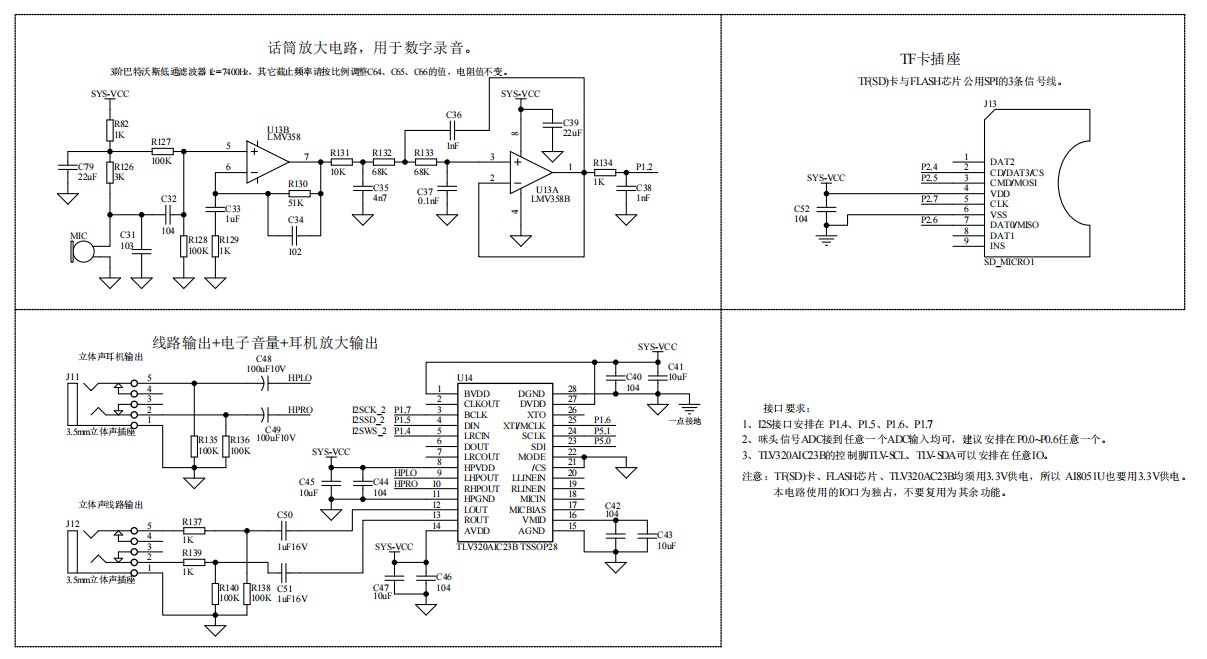

音频与SD卡部分电路图，在原理图第2页

spring***

恭喜楼主！！！！
