送 示波器-开源项目@Ai8051U-实验箱-可USB送电脑显示
【免费+包邮】送，Ai8051U 示波器 使用说明： www.STCAI.com 重磅推出虚拟显示示波器DEMO。 示波器参数： 工作电压：5.0V（TYPE C接口），MCU实际工作电压3.3V。 MCU：Ai8051U 主频：内部40MHz。 通信方式：USB-CDC/虚拟串口，就是最简单实用的串口。 ADC：最高采样800KHz 12位，本示波器使用最高采样率500KHz。 模拟带宽：探头x1大于等于250mV/DIV，探头x10大于等于2.5V/DIV：100KHz。 显示： 虚拟显示480x320。 水平16格，一格25点，一共400点，存储深度4000点。 垂直10格，每格25点，一共250点。 时基：1-2-5步进，50s 20s 10s 5s 2s 1s 500ms 200ms 100ms50ms/DIV 20ms 10ms 5ms 2ms 1ms 500us 200us 100us50us/DIV 垂直幅度：探头x1： 10V 5V 2.5V 1V 500mV 250mV 100mV 50mV/DIV。 探头x10：100V 50V 25V 10V 5V 2.5V 1V 0.5V/DIV。 最高输入电压：探头x1： ±50V DC，35V AC。探头x10：±500V，300V AC。 触发模式：上升沿触发，下降沿触发。触发电压固定为0V。 触发方式：自动、标准、单次。

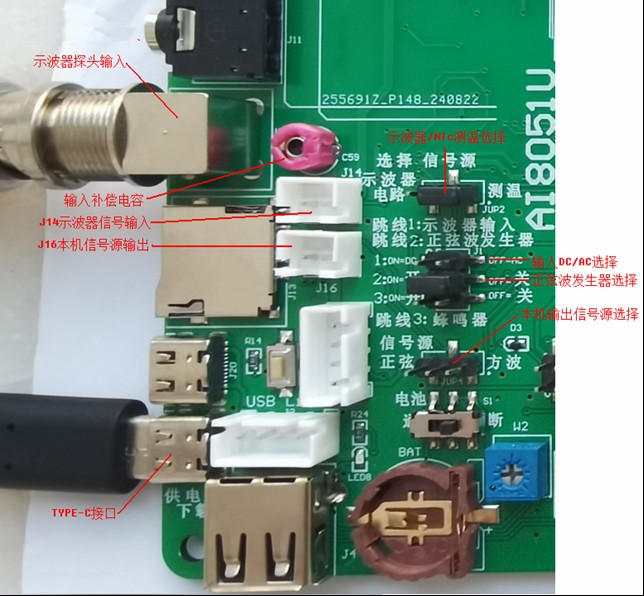

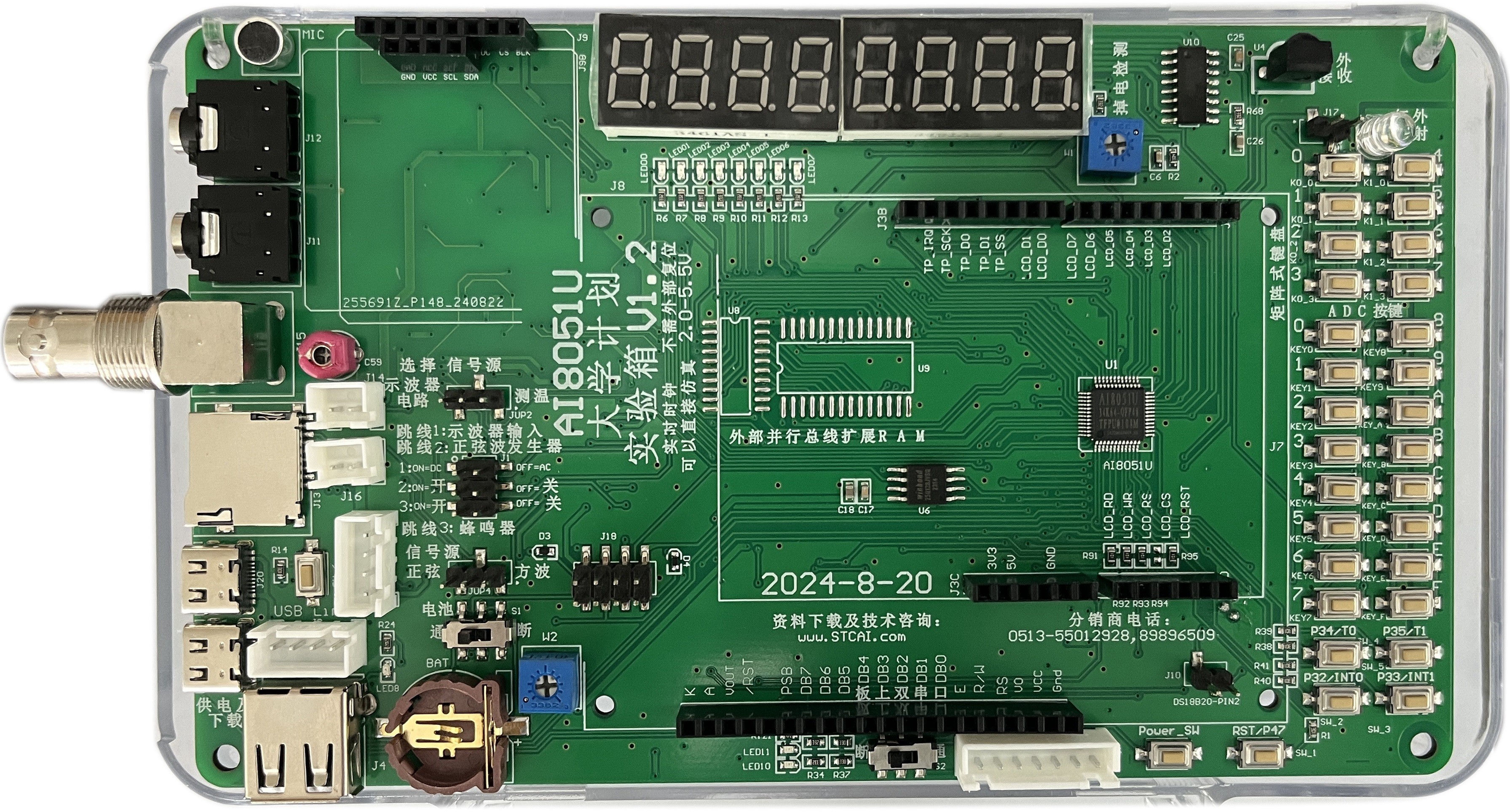

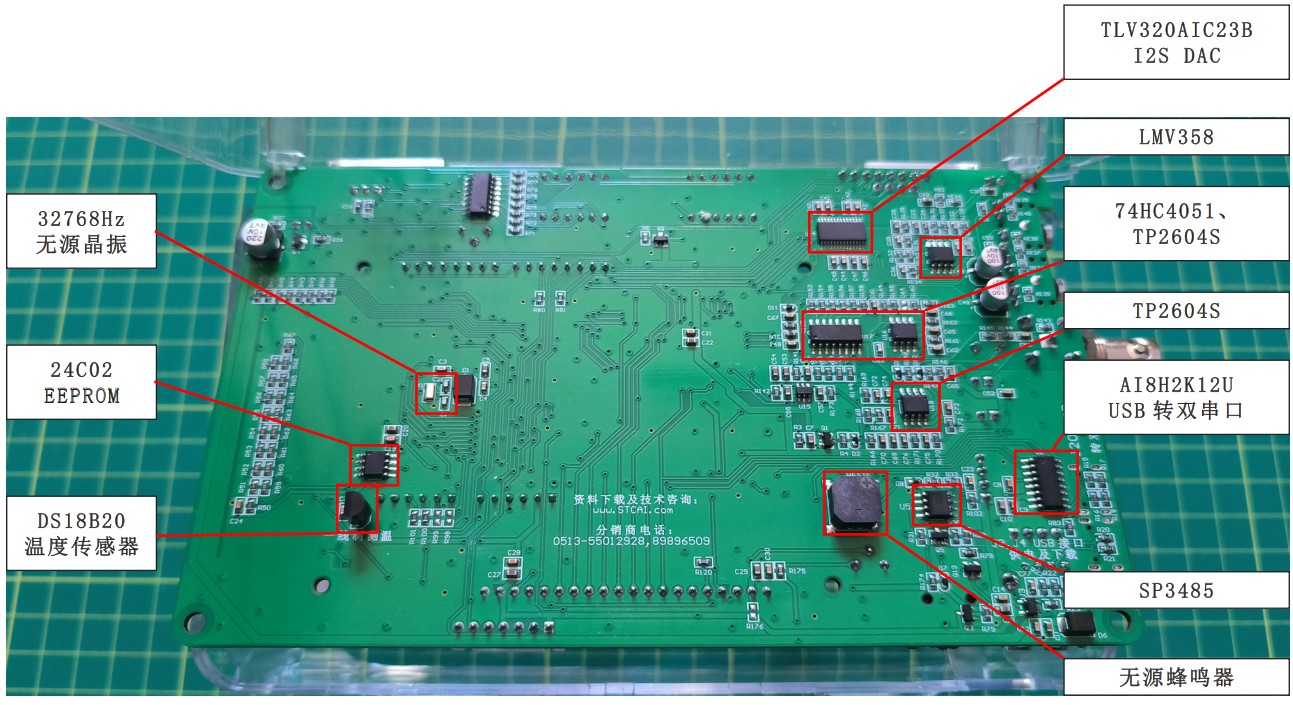

学习板总体照片： 示波器部分电路照片： “示波器探头输入”为标准的BNC插座，直接连接示波器输入探头。 “J14示波器信号输入”为与BNC并联的插针，方便使用杜邦线接被测信号（或者没有示波器探头时用于信号输入），左边为信号，右边为地。 “输入补偿电容”用于调整输入补偿（调整方法见后面描述）。 “输入DC/AC选择”用于选择输入信号是直流还是交流信号，跳线左边为选择DC，右边选择AC。 “正弦波发生器选择”跳线位于左边，用于PWM产生1000Hz正弦波信号。 “示波器/NTC测温选择”用于选择测温还是示波器功能，NTC测温连接右边跳线，示波器连接左边跳线。 “本机输出信号源选择”用于选择输出正弦波还是方波信号，正弦波连接左边跳线，方波连接右边跳线。 “J16本机信号源输出”输出上述选择的正弦波或方波，方便测试，左边为信号，右边为地。

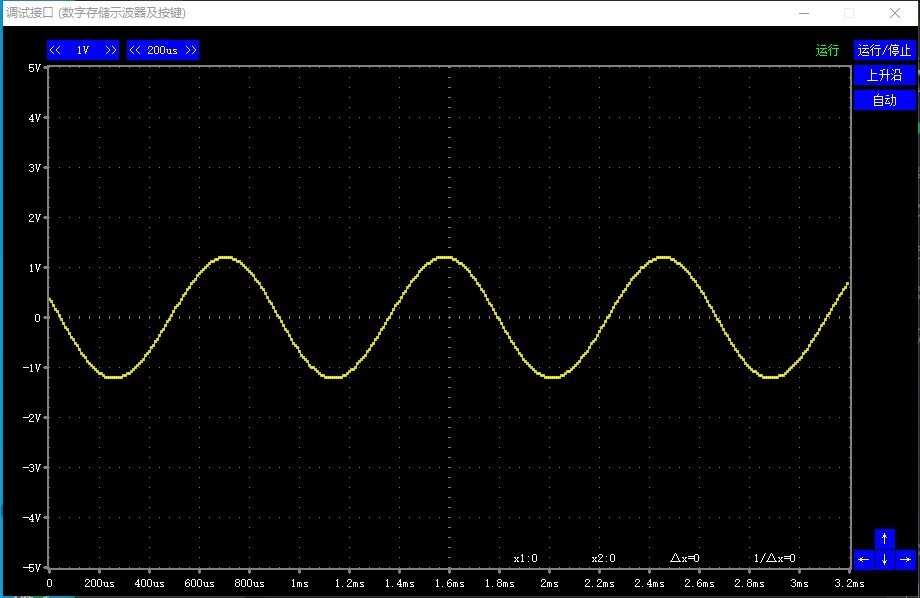

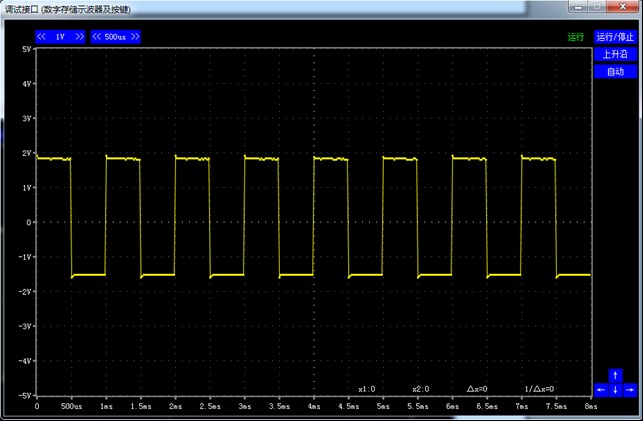

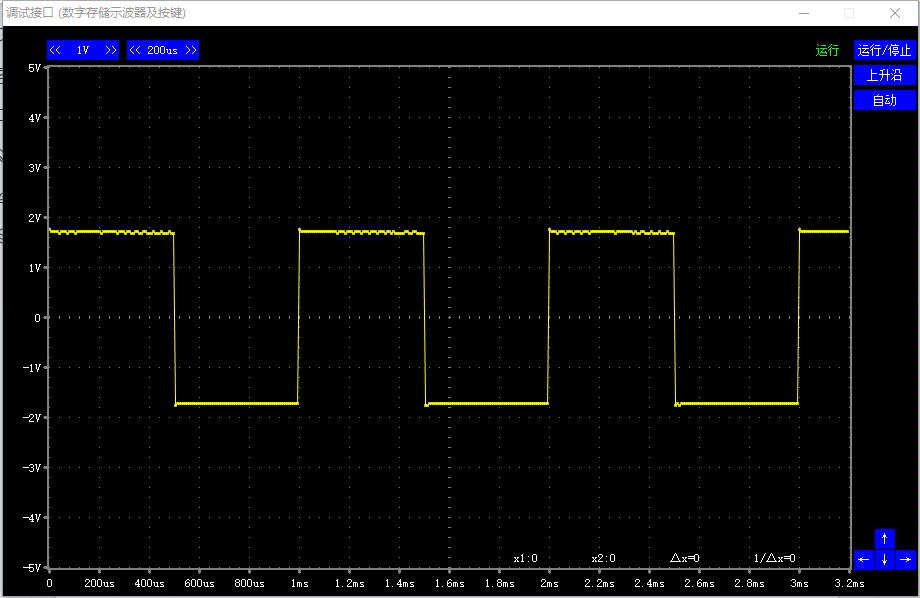

本机提供的1000Hz正弦波信号（用PWM输出滤波产生），用于演示示波器功能。 本机提供的1000Hz方波（用定时器高速脉冲输出），用于演示示波器功能或调整补偿电容。 TYPE C接口连接电脑，用于下载程序、供电、USB通信。
下载程序。 将学习板通过USB-TYPEC连接电脑，双击运行“AIapp-ISP-v6.94R.exe”（或更高的版本），选择芯片型号为AI8051U-34K64，点击“打开程序文件”打开obj目录下的usb_cdc_dso.hex文件，选择IRC频率为40MHz。
先持续按下板上的P3.2键，再短按一下POWER键后释放POWER键，1秒后再释放P3.2键，“扫描串口”会显示“（HID1）USB-Writer”，表示已经连接成功，此时点击左下角的“下载/编程”按钮，即可下载程序。如下图所示。 连接设备：

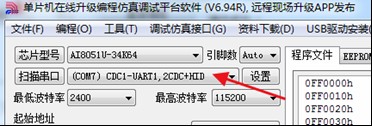

将板子通过USB-TYPEC连接电脑，STC-ISP会识别到设备。如果是XP或WIN7系统，则有可能要安装驱动才能识别、连接。下图所示电脑识别为“（COM7）CDC1-UART1, 2CDC+HID”。
示波器横轴为时间，纵轴为幅度电压，还有一些操作按键。 垂直幅度：左上角的“<<1V >>”为垂直幅度选择，所示为1V/DIV，点击“<<”会增大，点击“>>”会减小，从大到小为： 探头x1： 10V 5V 2.5V 1V 500mV 250mV 100mV 50mV/DIV。 探头x10：100V 50V 25V 10V 5V 2.5V 1V 0.5V/DIV。 当示波器探头调到X10档时，所示电压×10倍就是实际电压。 纵轴同时显示电压值，方便观察电压。 水平时基：上面的“<<1ms >>”为水平时基选择，所示为500us/DIV，点击“<<”会增大，点击“>>”会减小，从大到小为：50s 20s 10s 5s 2s 1s500ms 200ms 100ms 50ms 20ms 10ms 5ms 2ms1ms 500us 200us 100us 50us。 水平轴同时显示时间刻度，方便观察时间。同时鼠标也会显示测量线。 运行/停止按钮：右上角显示绿色“运行”，表示正在显示波形，显示红色“停止”则停止刷新，波形保持。 “运行/停止”按钮用于切换这两个模式。 触发模式： “上升沿”按钮用于切换触发模式（上升沿触发，下降沿触发），同时显示当前的触发模式。 为了简单，总是在波形开始时刻同步，触发电平为0V。 触发方式： “自动”按钮用于切换触发方式（自动/标准/单次）。 自动就是连续不停采样显示波形。 标准（也叫普通）就是有触发才显示波形，无触发就一直等待。 单次就是等待触发一次显示后停止采样，波形静止显示。 垂直位置：右下角的上下箭头键在运行模式时用于调整波形垂直的位置。在停止模式时，上下箭头键无效。 移动波形：右下角的左右箭头键，在停止模式观察波形时用于左右移动波形（波形时基放大后才可移动）。 在运行模式时，左右箭头键无效。
处于停止模式时，可以放大时基（最大10倍）来做水平放大，放大后还可以用左右箭头键移动波形，观察细节，移动波形后左下角会一直跟踪显示波形左边起始位置的时刻。鼠标移动到波形上，还可以实时显示电压和时间值。
工程源码：
改版了主程序，SPWM产生正弦波使用DMA来实现，PWM使用100KHz，PWMA-DMA中断间隔1ms，大大释放简单任务占用CPU的时间。
|
