学习《32位8051单片机原理及应用》课程——32G12K128-实验箱-V9.6

assas*** · 发表于 2024-10-15 17:44:22

看完了《32位8051单片机原理及应用》课程第一集，认为学习汇编对于单片机还是很重要的，C语言很方便，但是效率和内存为约束条件时，可以比较一下。

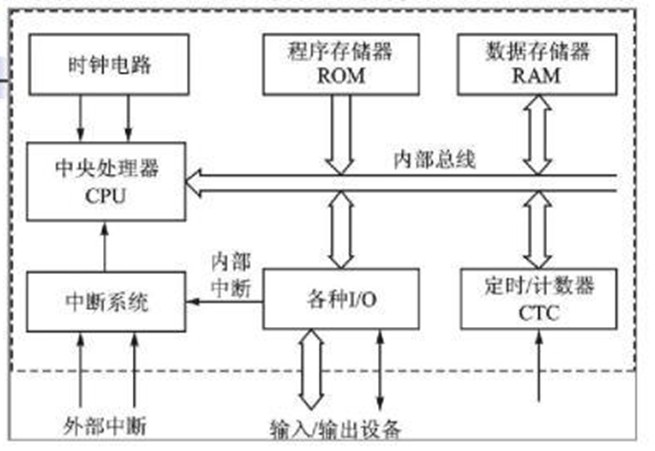

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。

功能：
单片机基本就是一个小的功能减少的计算机，能写入用户程序；能读取在输入引脚上的电压信号，能在引脚上输出特定的电平信号，能在特定引脚上输出电压信号，能计算时间，能计数，能做数学运算，能做逻辑运算，能顺序动作，能通信等功能，最概括的来说就是他能做有规律可循的控制应用。

用途：
单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：
●智能仪器：电压、电流、功率、频率、湿度、温度、流量等的仪器仪表
●工业控制：工厂流水线的智能化，电梯智能化控制、各种报警系统等
●家用电器：电饭煲、洗衣机、电冰箱、空调机、彩电等
●网络和通信：手机，电话机、楼宇自动通信呼叫系统、列车无线通信等
●医用设备领域：医用呼吸机，监护仪，超声诊断设备及病床呼叫系统等
●模块化系统：电子音乐贺卡，PLC工控板等
●汽车电子：发动机控制器，基于CAN总线的汽车发动机智能电子控制器、GPS导航系统、abs防抱死系统、制动系统、胎压检测等。

assas*** · 发表于 2024-10-15 17:55:53

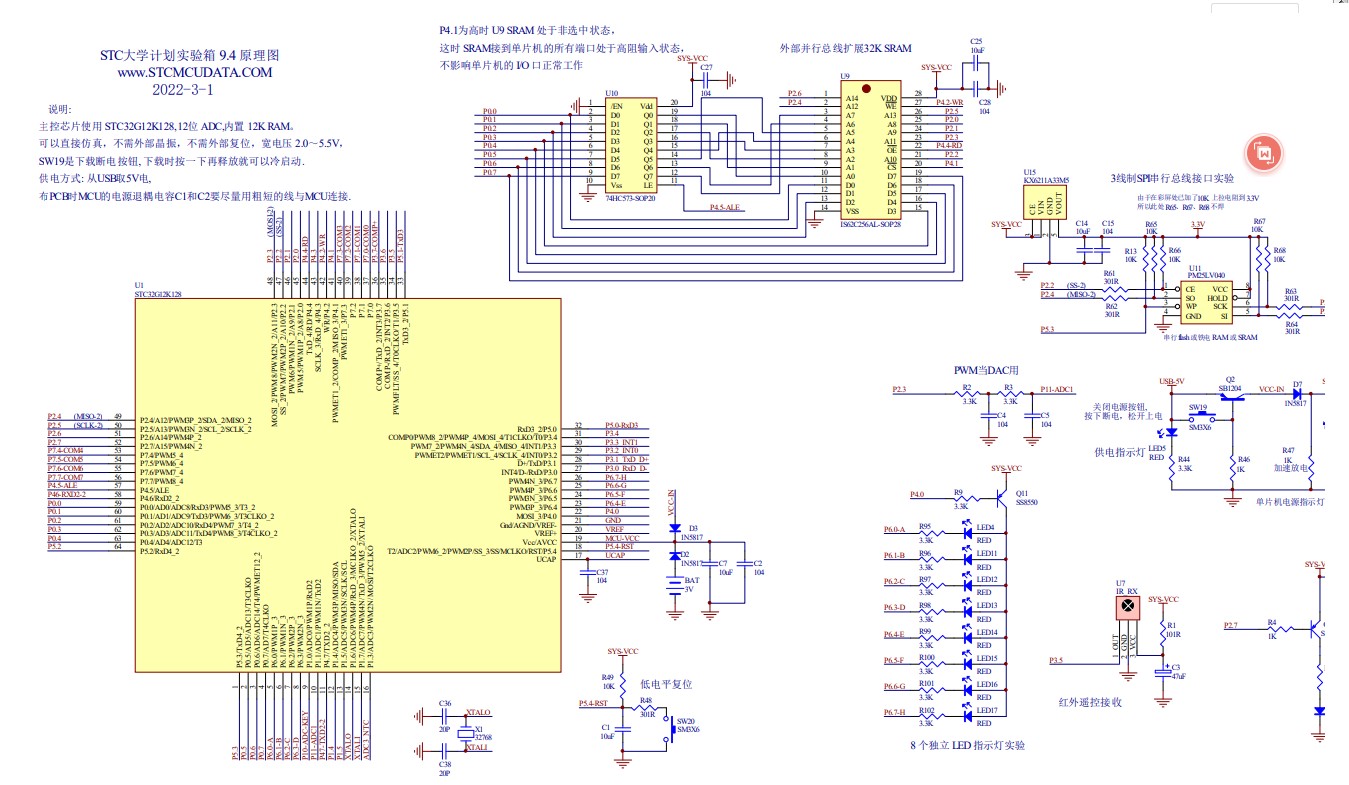

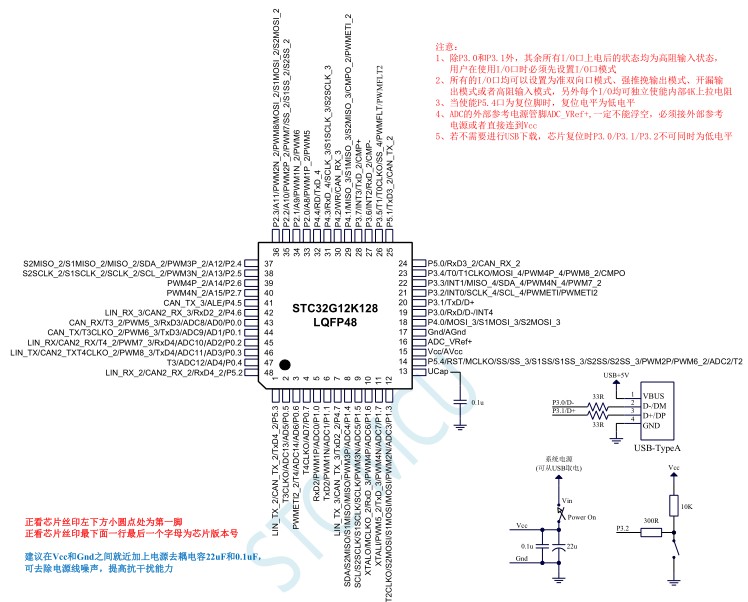

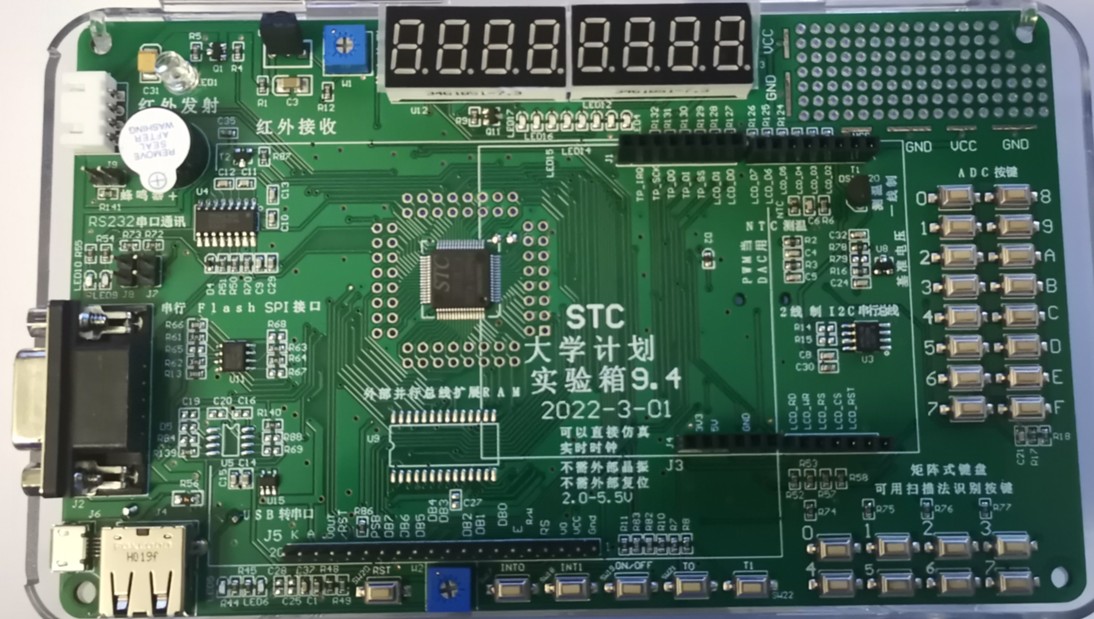

看完第二集，认为要是同时展现一下电路图就更好了，找到了，电路简洁，MCU、晶振、复位、供电、RS232-TTL、LED、SRAM、按键、红外、嗡鸣器功能齐全

assas*** · 发表于 2024-10-15 17:56:47

电路

assas*** · 发表于 2024-10-15 18:20:14

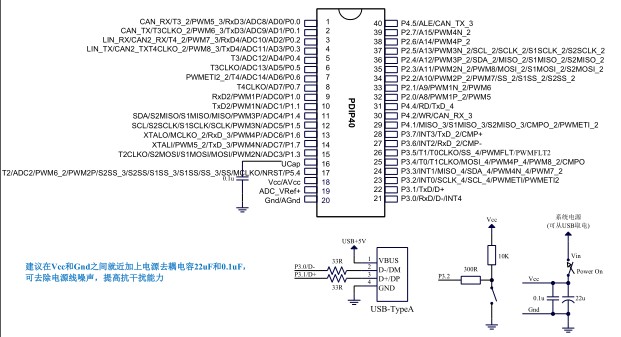

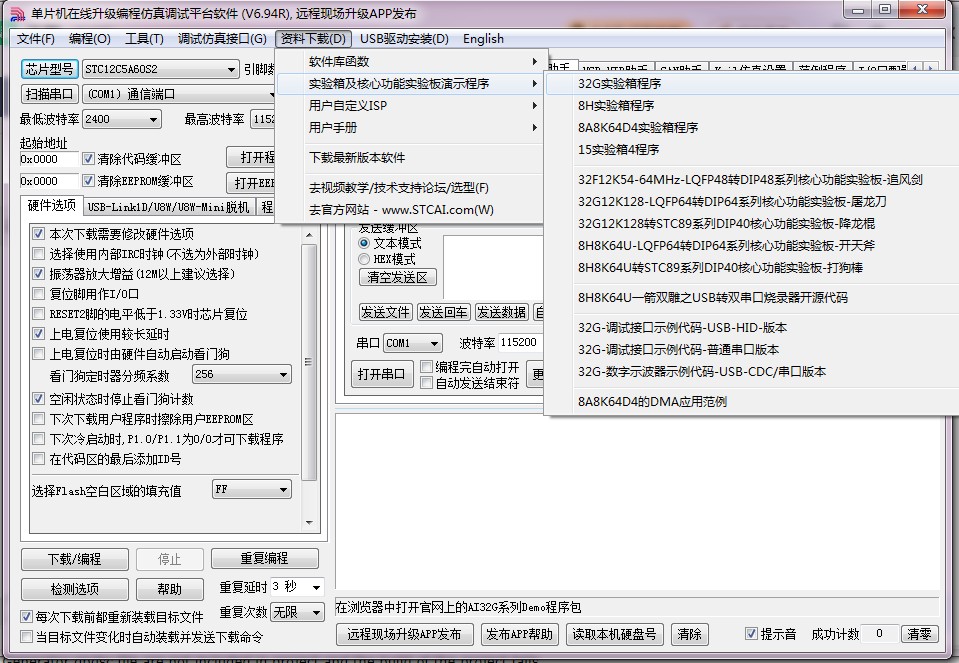

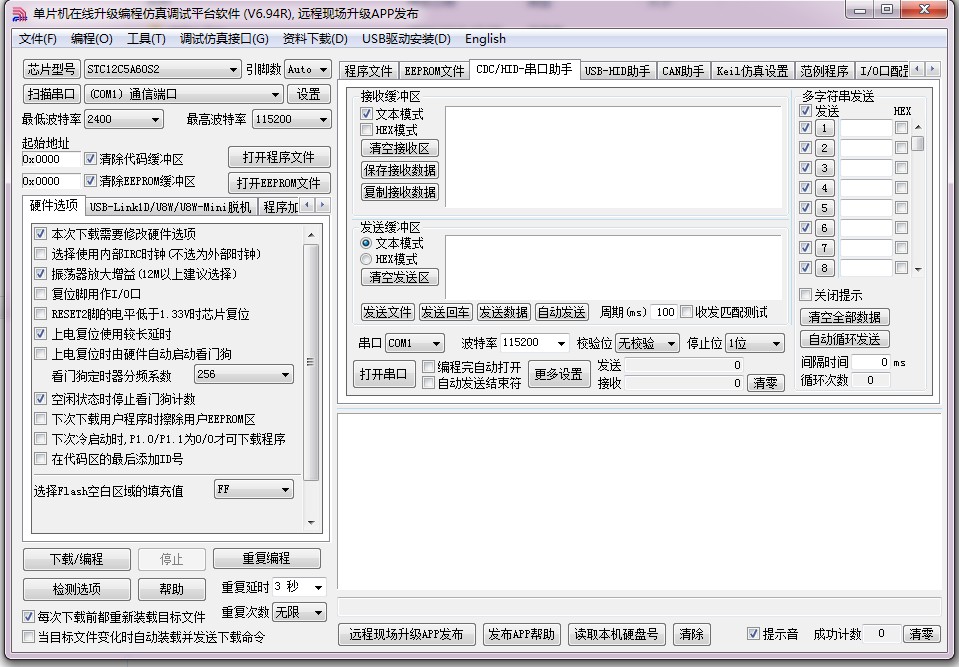

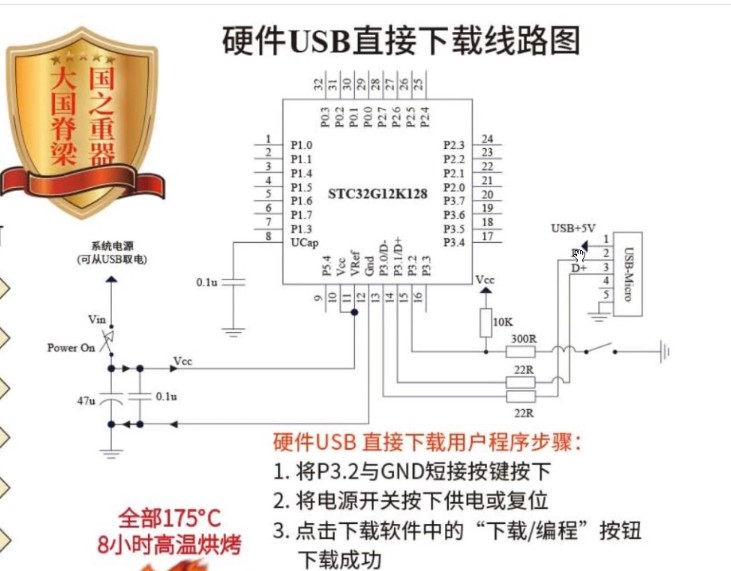

第三节看完了，STC32的ISP下载直接用USB，方便多了，关键车规的芯片。

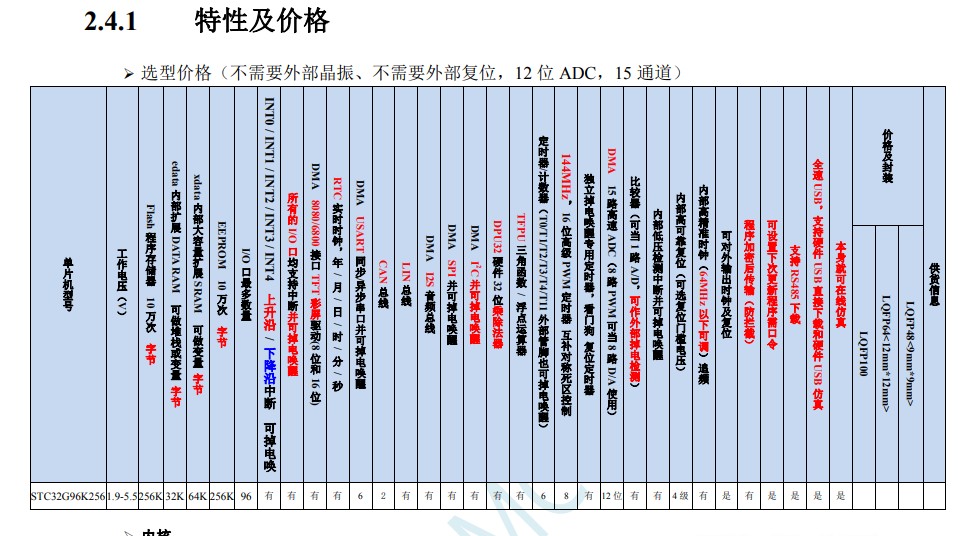

芯片手册介绍详细，包括基本知识、芯片选型。
芯片详细介绍还有商城。
时钟给力：
  内部 32KHz 低速 IRC（误差较大）
 外部晶振（4MHz～33MHz）和外部时钟，有专门的外部时钟干扰内部电路，可软件启动
 内部 PLL 输出时钟（注：PLL 输出的 96MHz/144MHz 可独立作为高速 PWM 和高速 SPI 的时钟源）
用户可自由选择上面的 4 种时钟源。

中断多
   提供 49 个中断源：INT0、INT1、INT2、INT3、INT4、定时器 0、定时器 1、定时器 2、定时器 3、定时器 4、USART1、USART2、UART3、UART4、ADC 模数转换、LVD 低压检测、SPI、I2C、比较器、PWMA、PWMB、USB、CAN、CAN2、LIN、LCMIF 彩屏接口中断、RTC 实时时钟、所有的 I/O 中断（8 组）、串口 1 的 DMA 接收和发送中断、串口 2 的 DMA 接收和发送中断、串口 3 的 DMA 接收和发送中断、串 4 的 DMA 接收和发送中断、I2C 的 DMA 接收和发送中断、SPI 的 DMA 中断、ADC 的 DMA 中断、LCD 驱动的 DMA 中断以及存储器到存储器的 DMA 中断。
提供 4 级中断优先级。

数字外设多
   5 个 16 位定时器：定时器 0、定时器 1、定时器 2、定时器 3、定时器 4，其中定时器 0 的模式 3 具有 NMI功能，定时器 0 和定时器 1 的模式 0 为 16 位自动重载模式
   2 个高速同步/异步串口：串口 1（USART1）、串口 2（USART2），波特率时钟源最快可为 FOSC/4。支持同步串口模式、异步串口模式、SPI 模式、LIN 模式、红外模式（IrDA）、智能卡模式（ISO7816）
   2 个高速异步串口：串口 3、串口 4，波特率时钟源最快可为 FOSC/4
   2 组高级 PWM，可实现 8 通道（4 组互补对称）带死区的控制的 PWM，并支持外部异常检测功能
SPI：3 组硬件 SPI（一组独立 SPI，两组 USART 的 SPI 模式）支持主机模式和从机模式以及主机/从机自动切换
I2C：支持主机模式和从机模式
ICE：硬件支持仿真
RTC：支持年、月、日、时、分、秒、次秒（1/128 秒），并支持时钟中断和一组闹钟
USB：USB2.0/USB1.1 兼容全速 USB，6 个双向端点，支持 4 种端点传输模式（控制传输、中断传输、批量传输和同步传输），每个端点拥有 64 字节的缓冲区
CAN：两个独立的 CAN 2.0 控制单元
LIN：3 组硬件 LIN

MDU32：硬件 32 位乘除法器
  I/O 口中断：所有的 I/O 均支持中断，每组 I/O 中断有独立的中断入口地址，所有的 I/O 中断可支持 4 种中断模式：高电平中断、低电平中断、上升沿中断、下降沿中断。I/O 口中断可以进行掉电唤醒，且有 4 级中断优先级。
  LCD 驱动模块：支持 8080 和 6800 两种接口以及 8 位和 16 位数据宽度
  DMA：支持 SPI 移位接收数据到存储器、SPI 移位发送存储器的数据、I2C 发送存储器的数据、I2C 接收数据到存储器、串口 1/2/3/4 接收数据到的存储器、串口 1/2/3/4 发送存储器的数据、ADC 自动采样数据到存储器（同时计算平均值）、LCD 驱动发送存储器的数据、以及存储器到存储器的数据复制。
硬件数字 ID：支持 32 字节
模拟外设12位
 ADC：超高速 ADC，支持 12 位高精度 15 通道（通道 0～通道 14）的模数转换
 比较器：一组比较器
GPIO模式多使用方便
  最多可达 60 个 GPIO
 所有的 GPIO 均支持如下 4 种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式
 除 P3.0 和 P3.1 外，其余所有 IO 口上电后的状态均为高阻输入状态，用户在使用 IO 口时必须先设置 IO 口模式
 另外每个 I/O 均可独立使能内部 4K 上拉电阻。
封装多形式
