Ai8051U实现USB全双工声卡，同时 录音/ 放 音，微信通话/腾讯会议 可用, 重磅开源

梁***

Ai8051U 实现USB全双工声卡，同时 录音/放 音，重磅开源

===可作为 腾讯会议, 微信通话，外置USB声卡

本例程使用“Ai8051U大学计划实验箱V1.2”验证

USB接口，外置USB声卡，无需安装驱动，话筒输入，线路输出、耳机输出

MCU主控：Ai8051U-34K64-LQFP48，RMB2.3, 运行频率36.864MHz

USB接口： USB-TypeA 或 USB-TypeC 接口，

                  用于USB下载/通信、USB传输音频 / 通用USB外置声卡

工作电源： 整个系统工作于3.3V，

                  USB接口的5V电源输入经过ME6231C33输出3.3V给系统供电

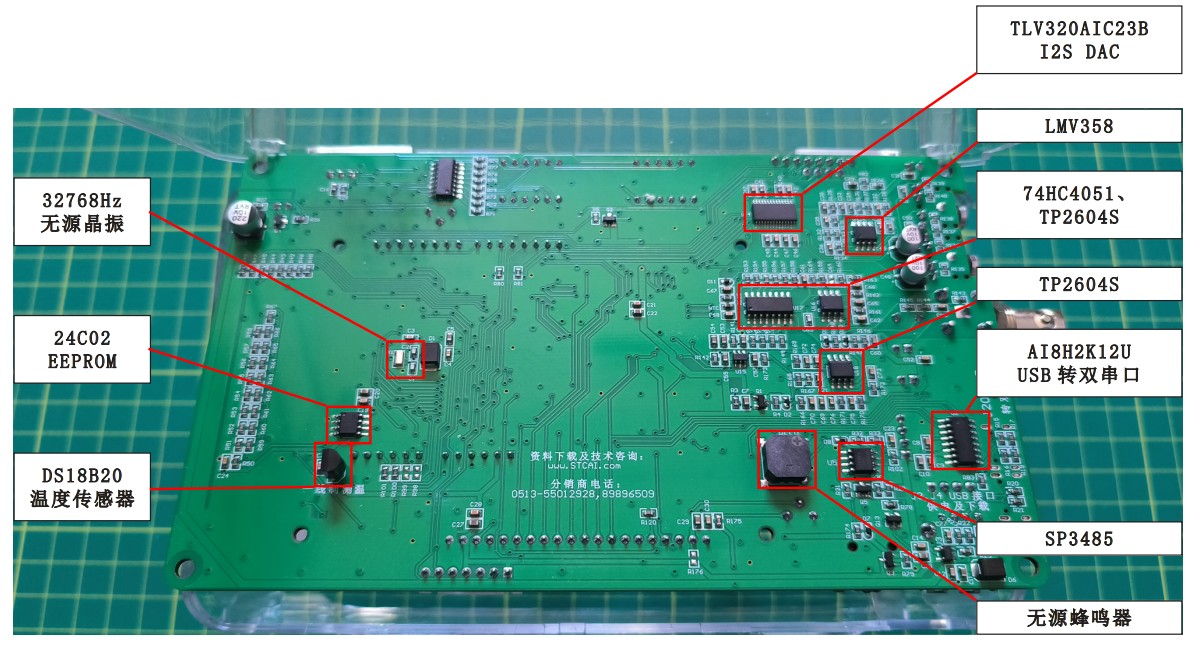

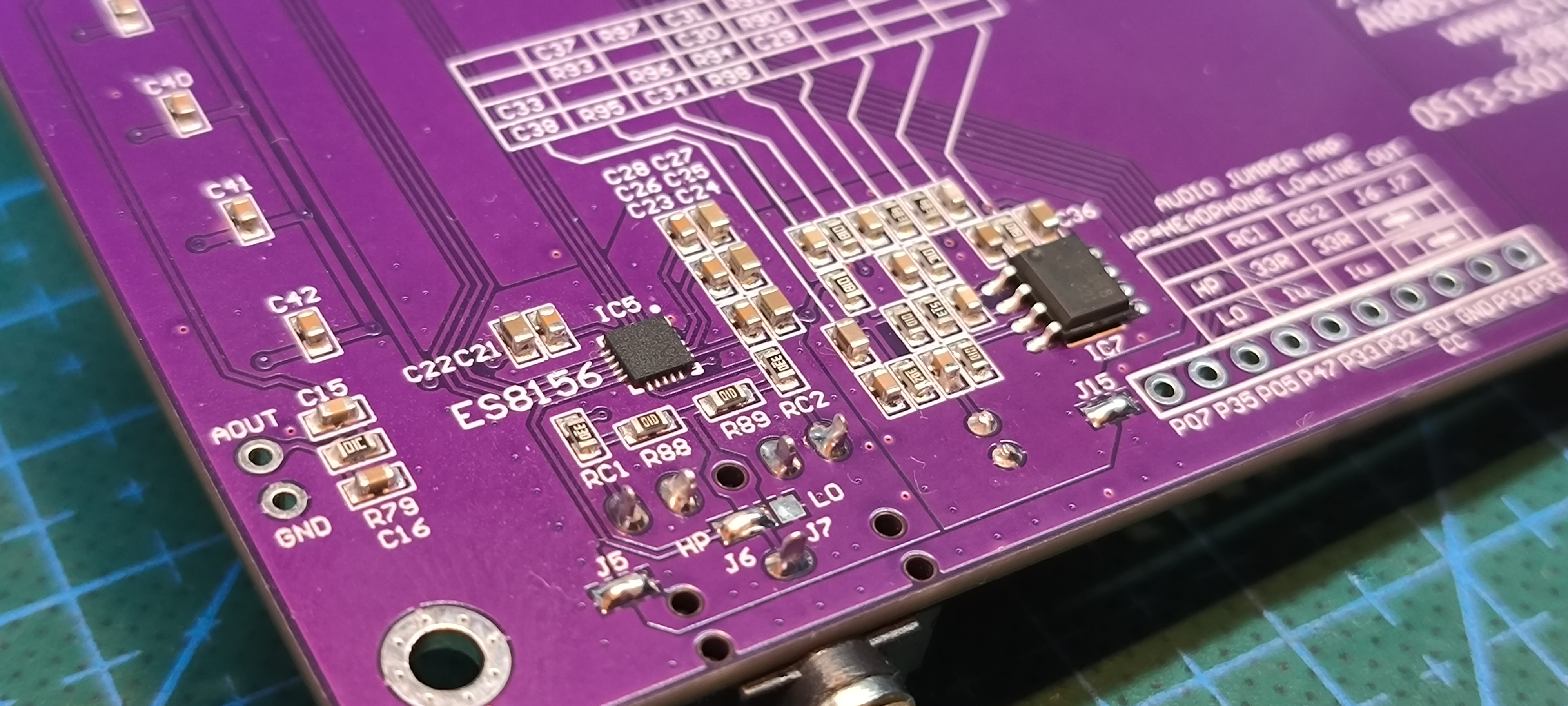

I2S接口：  接CODEC芯片TLV320AIC23B，RMB2.49, 用于I2S接口输出立体声

                  由于 Ai8051U 只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用

                  录音使用的是 Ai8051U 内部的 12位-ADC 来录音的

耳机音量： 行列键6--音量增大，键7--音量变小，音量最大为80，最小为0，开机默认60

耳机输出：3.5立体声音频插座，插接阻抗为16~64欧姆耳机，

                 音量由 行列键盘 6、7键 控制

线路输出：3.5立体声音频插座，无音量控制。

                 耳机/线路输出音频格式： 48KHz采样，立体声16bit数据

话筒输入：板载咪头和放大电路，

                 使用 Ai8051U 内置12位高线性低噪声ADC采样声音来录音，并通过USB上传，

                 采样率32KHz。

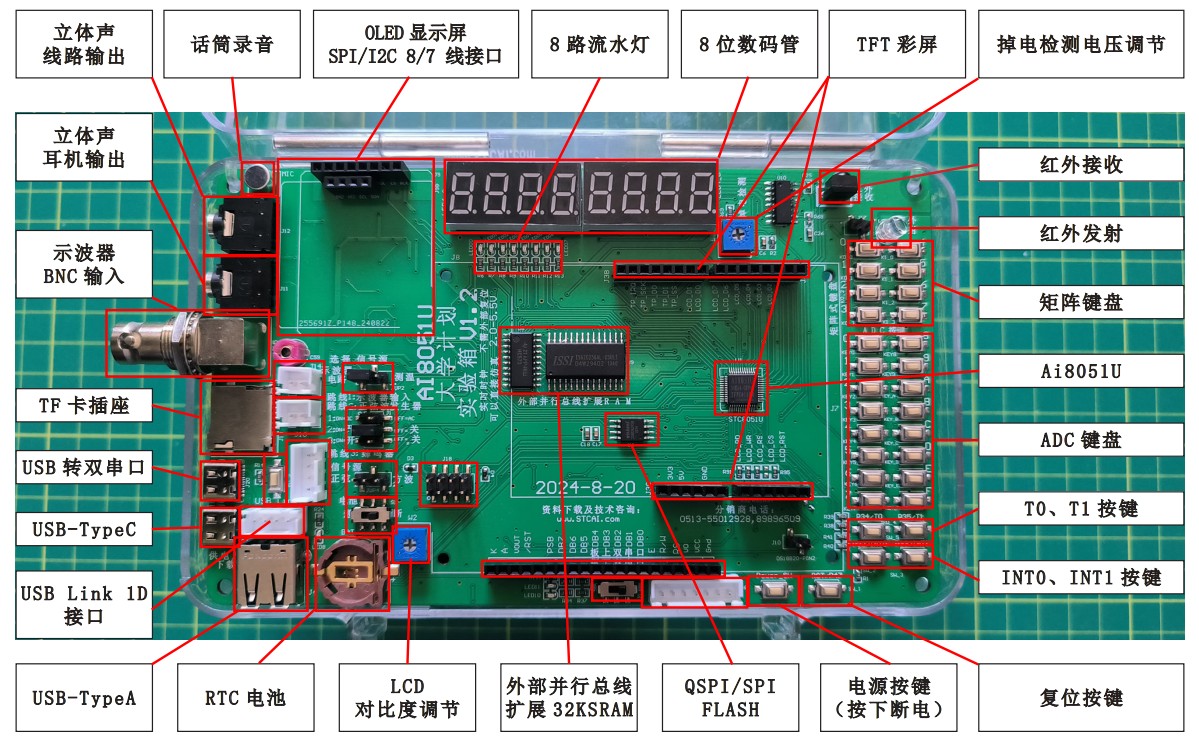

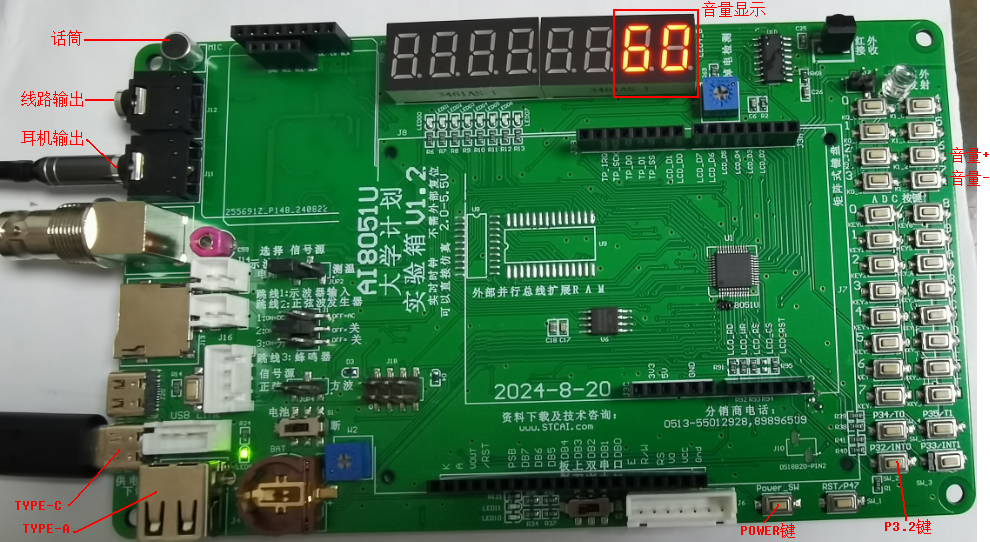

Ai8051U大学计划实验箱V1.2 验证图：

将程序下载到实验箱，

即可实现USB双工声卡，话筒数据上传和耳机数据下传各自独立，

互不干扰！

声卡可以用于听音乐、录音、腾讯会议、微信音频等等。

程序下载程序方法：

打开下载软件，打开OBJ里的HEX文件，选择内部主频36.864MHz。

用USB数据线连接到电脑，

按下开关SW2（P3.2）键，再按下POWER键停电，松开POWER键上电，

一秒左右电脑识别到（HID1）USB Writer，这时就可以放开 SW2，

则已经准备好USB下载，点击“下载/编程”按钮，即可下载。

下载完成后，就可以直接播放音乐了。

2024-10-15 更新软件，更新原因：增加数字高通滤波，消除直流偏移量。

2024-10-28 更新软件，更新原因：左右声道偶尔会交换，增加数据刷新同步来改正。

AI8051U-USB录放音声卡-TLV320AIC23B-内部36.864M-外接32768Hz晶振-20241028.rar (781.05 KB, 下载次数: 335)

2024-10-28 12:03 上传

点击文件名下载附件

adm***

Ai8051U实验箱实现 USB声卡

=== 顶楼USB声卡是全新的程序支持全双工，录音，放音

         2024/10/14刚调通

         本层的程序是旧的程序，没顶楼的强大

=== TF卡 音频播放器，小SD卡 音频播放器，CD音源

===32位8051，I2S, 重磅开源

TF卡/小SD卡，32G字节是RMB20元，CD音频 3200分钟

本例程使用“Ai8051U实验箱V1.1”验证。

通用USB外置声卡，无需安装驱动，线路、耳机输出。

MCU主控：Ai8051U-34K64-QFP48，运行频率36.864MHz。

USB接口：  USB TYPE-A或TYPE-C接口，用于USB下载、USB传输音频（通用USB外置声卡）。

工作电源： USB接口的5V电源输入经过ME6231C33输出3.3V给电路供电，整个电路工作于3.3V

I2S接口：  接CODEC芯片TLV320AIC23B用于I2S接口输出立体声。

          由于Ai8051U系列只有一个I2S接口，所以I2S的线路输入/话筒输入的数据未用。

耳机音量： 行列键6--音量增大，键7--音量变小，音量最大为80，最小为0，开机默认60。

耳机输出：3.5立体声音频插座，插接阻抗为16~64欧姆耳机，音量由行列键盘6、7键控制。

线路输出：3.5立体声音频插座，无音量控制。

音频格式： 48KHz采样，立体声16bit数据。

演示视频：

AI8051U-USB声卡-加州旅馆



AI8051U-USB声卡-加州旅馆

AI8051U-USB声卡-昨日重现

AI8051U-播放SD卡音乐-CD音源

Ai8051U实验箱实现 USB声卡

=== TF卡 音频播放器，小SD卡 音频播放器，CD音源

===32位8051，I2S, 重磅开源
TF卡/小SD卡，32G字节是RMB20元，CD音频 3200分钟

下载程序方法：

打开下载软件，打开OBJ里的HEX文件，选择内部主频36.864MHz。

用USB数据线链接电脑，持续按着开关SW2（P3.2）键，短一下POWER键并放开，

一秒左右电脑识别到（HID1）USB Writer，放开SW2，则已经准备好USB下载，

点击“下载/编程”按钮，即可下载。下载完成后，就可以直接播放音乐了。

C语言源码：

AI8051U-USB声卡-TLV320AIC23B-内部36.864M-外接32768Hz晶振.rar (717.95 KB, 下载次数: 201)

2024-10-14 18:22 上传

点击文件名下载附件

电路原理图：

AI8051U实验箱V21-SCH1.pdf (280 KB, 下载次数: 217)

2024-10-14 18:22 上传

点击文件名下载附件

AI8051U实验箱V21-SCH2.pdf (198.79 KB, 下载次数: 200)

2024-10-14 18:22 上传

点击文件名下载附件

神***

Ai8051U, LAME, MP3, 32K RAM
===谁能搞定 Ai8051U 软解压 MP3 播放音频
===辛苦费 RMB5000

【免费 + 包邮 送】 送/申样/采购 可上班时间加 如下您对应地区的客服 QQ或微信联系
加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；   微信：18106296591 要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262； 微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472； 微信：19952583954  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;  微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服庄经理QQ: 1017142298 ;  微信：19952583534  要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求 【免费+包邮】 送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费 + 包邮 送】 送/申样/采购传统电话热线：0513-55012928，0513-89896509，0513-55012929
2024/12/11， 统一安排【免费 + 包邮 送】服务人员

https://www.stcaimcu.com/forum.p ... 11902&extra=&page=1
《8051U深度入门到32位51大型实战教学视频》
发表学习心得 七集 以上，赠送 超级强大的 Ai8051U实验箱，并保证会持续到15集课程以后
可做：USB声卡，各种USB教学设备，音频播放器，示波器，FFT频谱分析仪, AI手写计算器
100万套 Ai8051U-实验箱，等您在本坛学习打卡区，发表学习感悟后，【免费 + 包邮 送】

EET-***

Ai8051U-LQFP48  比普通 M0/M3，如 32F103C8T6 强太多的地方：
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

Ai8051U-LQFP48， RMB2.3含税

xxkj***

冒昧无知地请教一下大佬：芯片新命名是AI还是Ai作前缀的
我看有些地方是写AI，有些地方是写Ai。
比较规范的是全大写，还是一大一小的

神***

商品名称是 AI, 但我们研发喜欢 Ai

Debu***

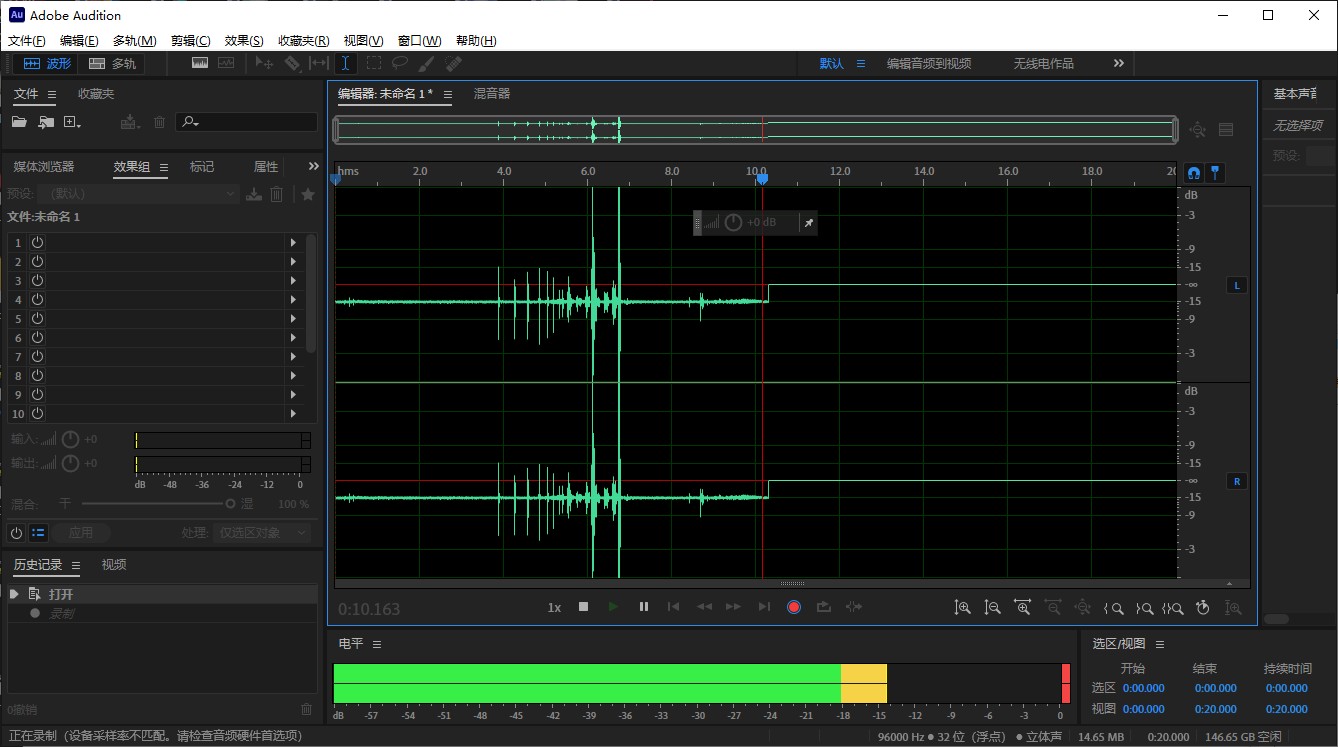

测试话筒数据有DC偏移

梁***

Debu*** 发表于 2024-10-15 14:23
测试话筒数据有DC偏移

是的，小的直流偏移影响不大，也可以适当调整电路的偏置电阻来消除，或者ADC后增加数字高通滤波。

Debu***

Debu*** 发表于 2024-10-15 14:23
测试话筒数据有DC偏移

开山斧也是一样的

Debu***

梁*** 发表于 2024-10-15 14:34
是的，小的直流偏移影响不大，也可以适当调整电路的偏置电阻来消除，或者ADC后增加数字高通滤波。 ...

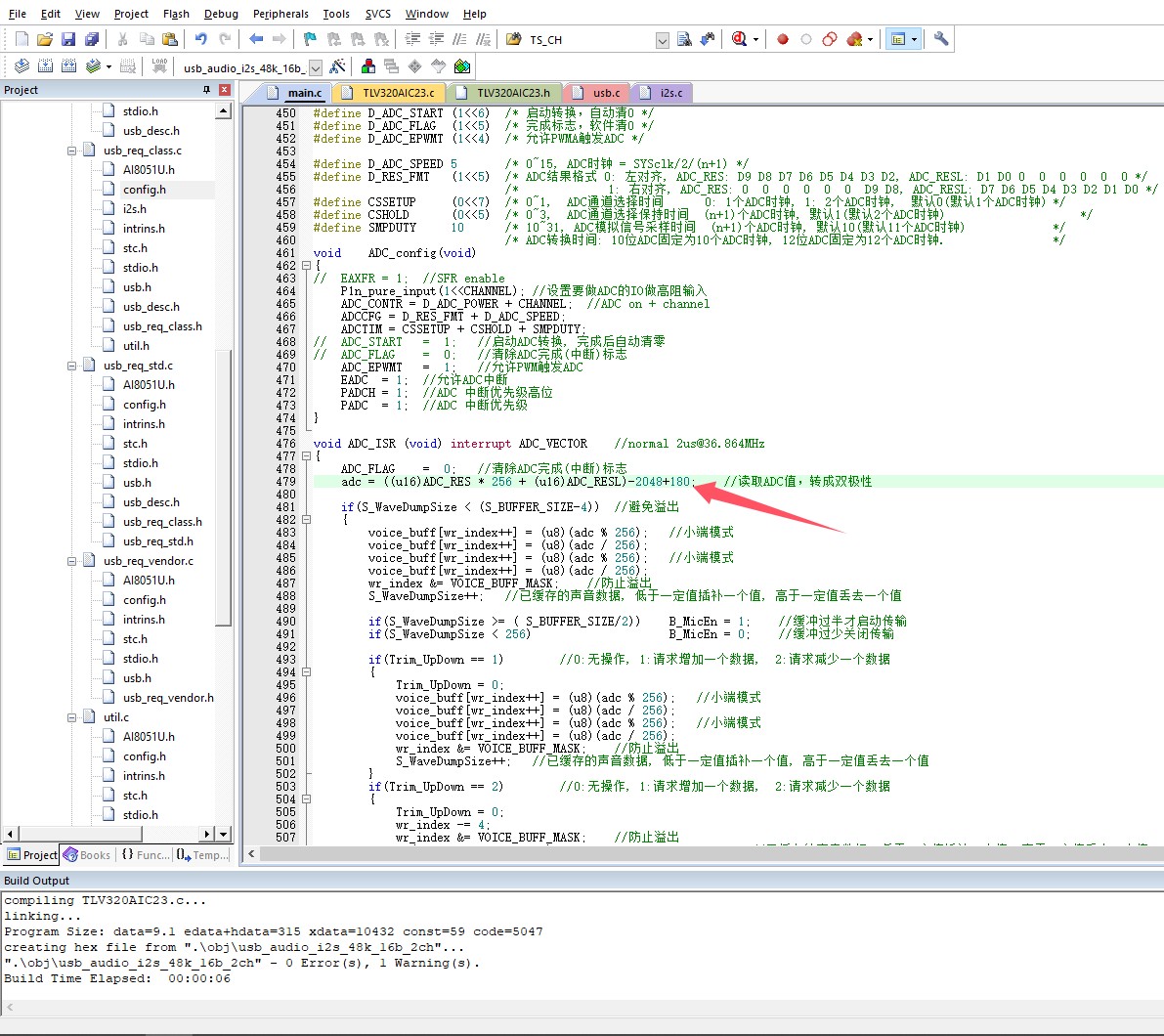

大约负180

梁***

Debu*** 发表于 2024-10-15 15:25
大约负180

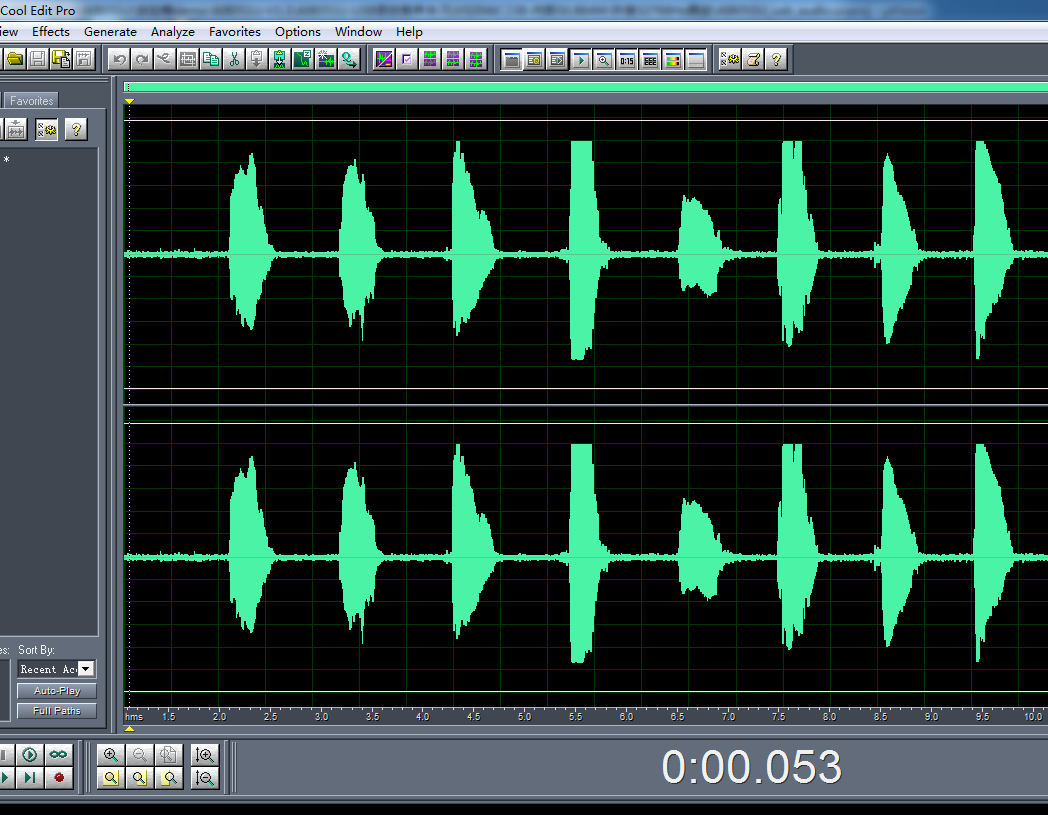

已经改版，增加数字高通滤波，消除直流偏移。

没有高通滤波，会有一点直流偏移，因为硬件电路不可能做到绝对的中点偏置（信号0点偏置）：



增加一阶数字巴特沃斯高通滤波（8Hz @ fs=32000HZ），即可消除直流偏移量。

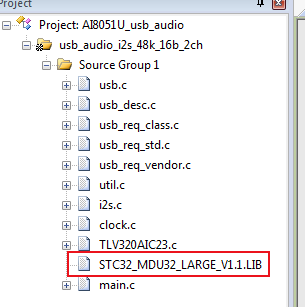

工程要记得加载整数运算库，整个ADC中断处理时间平均为4.2us:
