32G12K128按键串联电阻问题

Shot***

32G12k128,I/O口接按键的时候，
不串联电阻，直接接地，
然后软件开启内部上拉电阻和高阻输入模式，
这种情况有风险吗？

如果按键不串联电阻，
软件中意外的把这个按键的I/O设置成推挽输出
或者准双向口输出不开启上拉电阻，
此时按键按下后会不会导致内部电源和GND短路，
I/O过流而损坏呢？

神***

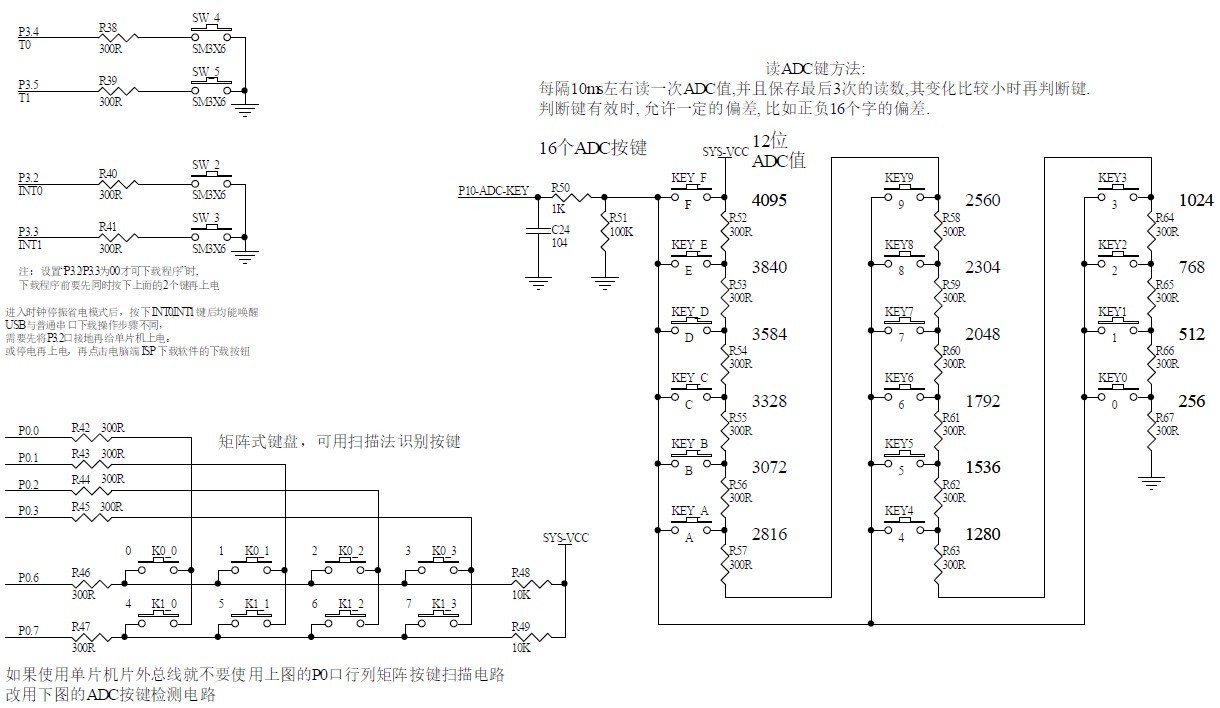

串联个300欧电阻是为了防止各种意外，如

1，烧了个以前的程序，程序中是各种 I/O 强推挽送高送低
     烧了个以前的程序，程序中是各种 I/O 准双向口，送高送低
2，你的开发板通电了：
     你人不在，你家的狗躺在你的键盘上睡觉，将你的按键长时间接地了
     或者你没事干，反复按你的键盘
这时出现了强推挽对地短路，长时间的短路，或长时间的反复短路

所以建议程序中，做按键的 I/O 用 高阻输入 和 开漏 2种工作模式

Shot***

芯片IO的内部是否已经做了限流呢？

CyberH***

开启内部上拉电阻和高阻输入模式，接地，无风险
推挽输出接地，有风险
准双向口输出，0变1的时候有2个机器周期推挽高电平加速翻转，有风险

网***

CyberH*** 发表于 2024-10-14 10:56
开启内部上拉电阻和高阻输入模式，接地，无风险
推挽输出接地，有风险
准双向口输出，0变1的时候有2个机器 ...

准双向模式的,I/O,0变1时候的2个周期强推挽,
指的是程序控制往外输出0变1,
并非外部输入信号0变1.


所以只要不对I/O进行输出操作,按键不串电阻没有任何风险

CyberH***

网*** 发表于 2024-10-14 12:15
准双向模式的,I/O,0变1时候的2个周期强推挽,
指的是程序控制往外输出0变1,
并非外部输入信号0变1.

是的

hsr***

不串电阻正常情况下当然也能用，但可能遇到恶意程序/程序BUG从而造成硬件损坏

Shot***

hsr*** 发表于 2024-10-14 14:32
不串电阻正常情况下当然也能用，但可能遇到恶意程序/程序BUG从而造成硬件损坏 ...

好的呢，谢谢

vb2***

我一直都是按键连着io口,接地.
好像没有过什么情况哦.
全是开的准双向模式

Shot***

vb2*** 发表于 2024-10-18 22:13
我一直都是按键连着io口,接地.
好像没有过什么情况哦.
全是开的准双向模式

开了上拉电阻吗，我觉得这样推挽输出应该会出问题。
