哪一个按键接法比较科学？

Tui*** · 发表于 2024-10-9 13:31:09

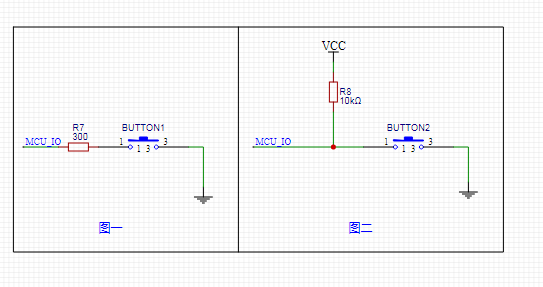

单片机按键接法主流有两种：图一简单，平时不耗电。图二接法按钮按下时IO直接接地，电流应该比较大，为什么还有很多人用图二呢？

哪一种接法比较科学呢？请大咖们指教！

神*** · 发表于 2024-10-9 20:31:59

打开内部上拉电阻，或外部接上拉电阻


jw*** · 发表于 2024-10-9 13:39:08

防止干扰，平时保持端口是高电平

王*** · 发表于 2024-10-9 13:45:59

图二那种，10k的电阻，按下时电流其实不大的，大约0.5ma这样子。
图一那种我也不是很清楚为啥要这么接

jw*** · 发表于 2024-10-9 14:33:05

王*** 发表于 2024-10-9 13:45
图二那种，10k的电阻，按下时电流其实不大的，大约0.5ma这样子。
图一那种我也不是很清楚为啥要这么接
...

图一可能是使用了内部上拉

so*** · 发表于 2024-10-9 14:46:49

感觉还是图2，比较正常一点。

Debu*** · 发表于 2024-10-9 15:02:25

IO设为双向或高阻，不能设置为推挽且输出1，否则电流很大甚至烧毁IO口，330Ω电阻是限流的，就算推挽输出接电源或地都不会超过20mA，保护IO口，建议加上，有内部4K上拉的型号打开内部4K上拉，10K可省，否则要外部10K上拉（USB下载P32按键要外部10K上拉）

Tui*** · 发表于 2024-10-9 15:23:17

王*** 发表于 2024-10-9 13:45
图二那种，10k的电阻，按下时电流其实不大的，大约0.5ma这样子。
图一那种我也不是很清楚为啥要这么接
...

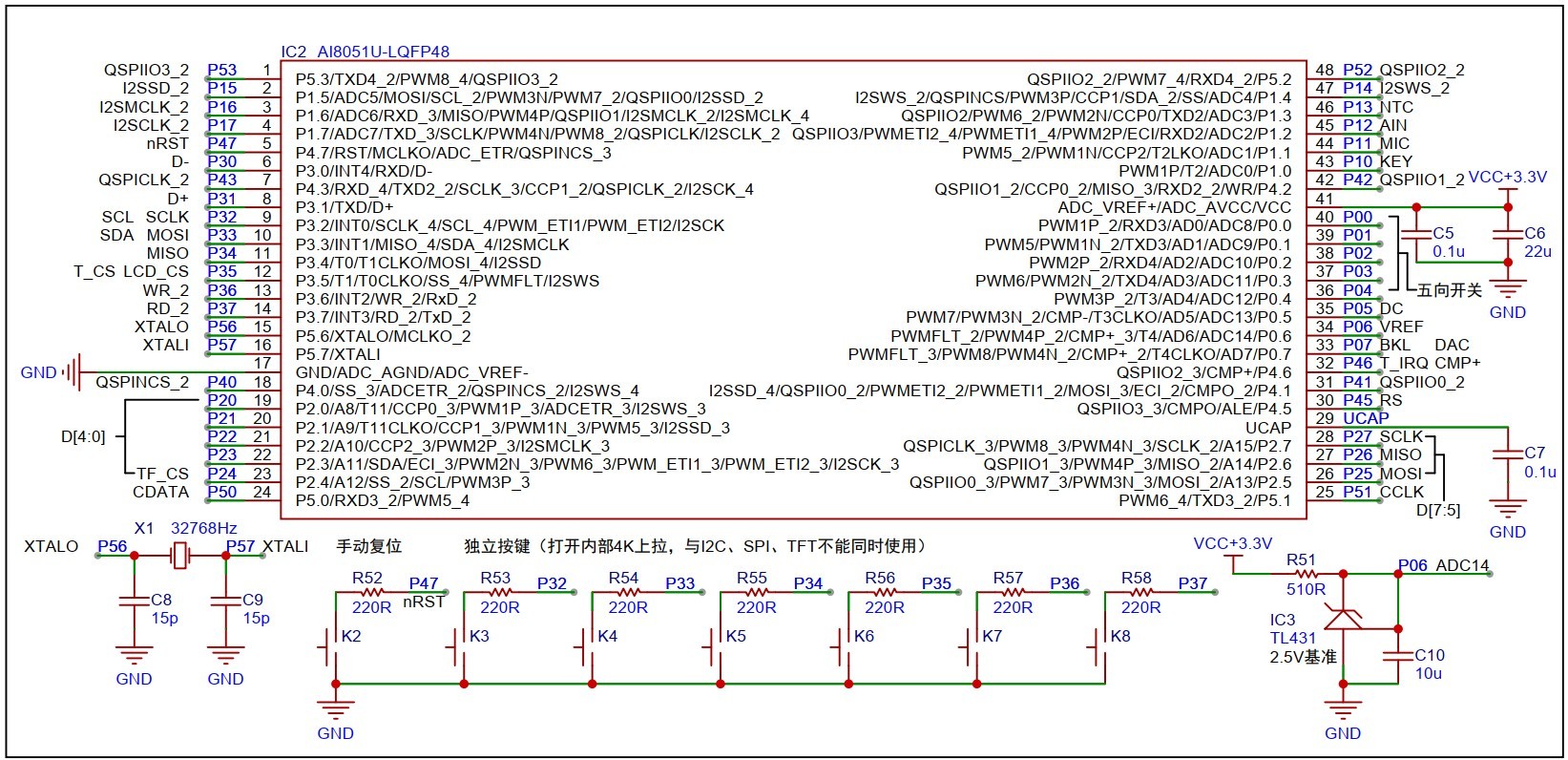

屠龙刀、一箭双雕等都是图一接法，感觉这种接法对于保护IO口有好处。

王*** · 发表于 2024-10-9 15:27:07

Tui*** 发表于 2024-10-9 15:23
屠龙刀、一箭双雕等都是图一接法，感觉这种接法对于保护IO口有好处。

奥，这么说我想起来了，这个是防止io模式设置错误
因为io默认为1，如果不小心设置成推挽模式。则等效io为vcc。
此时按下按键将导致io电流过大烧毁。
加入电阻则可以进行限流，保护io

Tui*** · 发表于 2024-10-9 15:28:49

Debu*** 发表于 2024-10-9 15:02
IO设为双向或高阻，不能设置为推挽且输出1，否则电流很大甚至烧毁IO口，330Ω电阻是限流的，就算推挽输出接 ...

那就是说图二接法的危险性比较高？图一是屠龙刀和一箭双雕等学习版的典型官方接法.

Debu*** · 发表于 2024-10-9 16:34:10

Tui*** 发表于 2024-10-9 15:28
那就是说图二接法的危险性比较高？图一是屠龙刀和一箭双雕等学习版的典型官方接法. ...

是的，不串330Ω电阻容易损坏IO
