12C5A60S2 ISP烧写的问题 | 从有保障的地方采购全新芯片

[复制链接]
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 20:42:25 | 显示全部楼层 |阅读模式

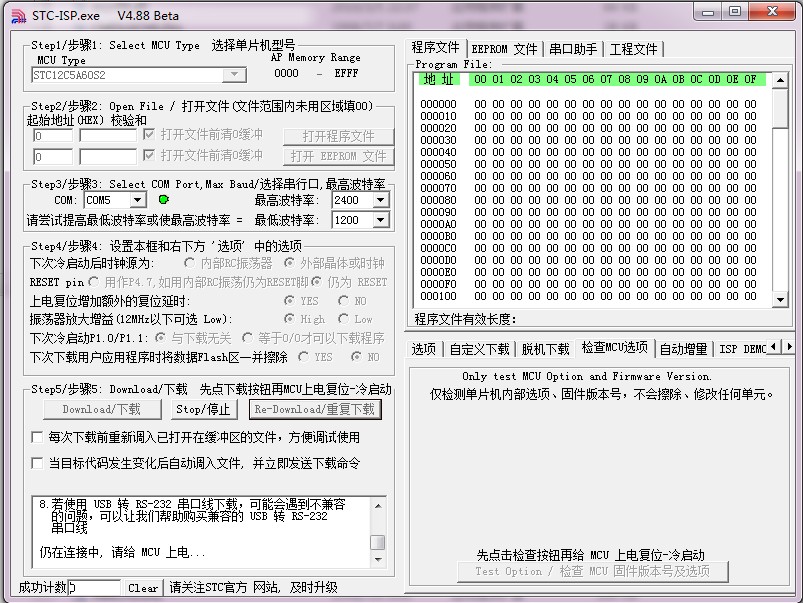

12C5A60S2-35I-LQFP44 按照手册电路，用CH340G转换电平下载，STC_ISP_V483、stc-isp6.88等软件不能识别12C5A60S2-35I-LQFP44 型号，没反应，如图。同样电路，89C51RC和PDIP40封装的STC12C5A60S2都没问题，可以下载程序，具体什么原因呢
回复

使用道具 举报 送花
神***
  • 打卡等级：偶尔看看III
  • 打卡总天数：56
  • 最近打卡：2025-05-03 10:05:34

718

主题

1万

回帖

1万

积分

管理员

积分
15646
发表于 2024-10-1 08:29:49 | 显示全部楼层

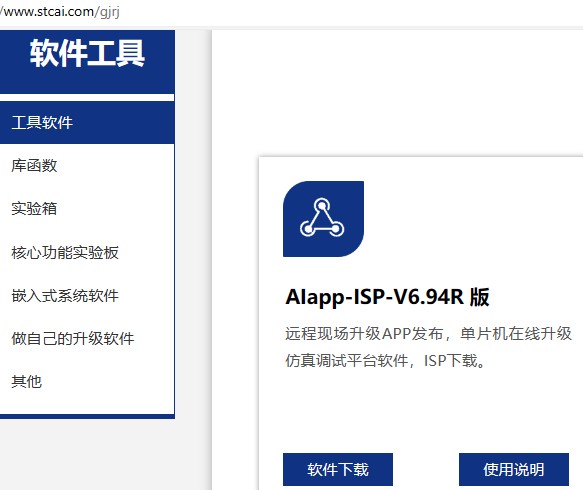

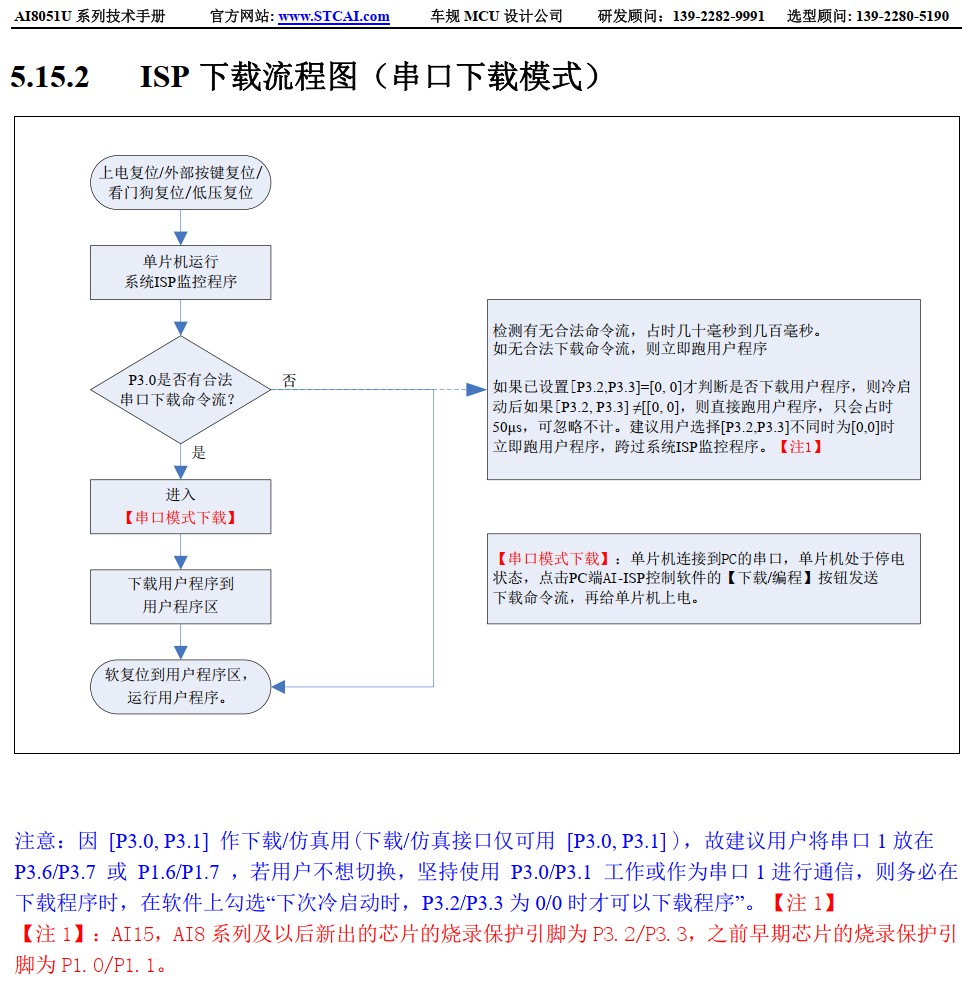

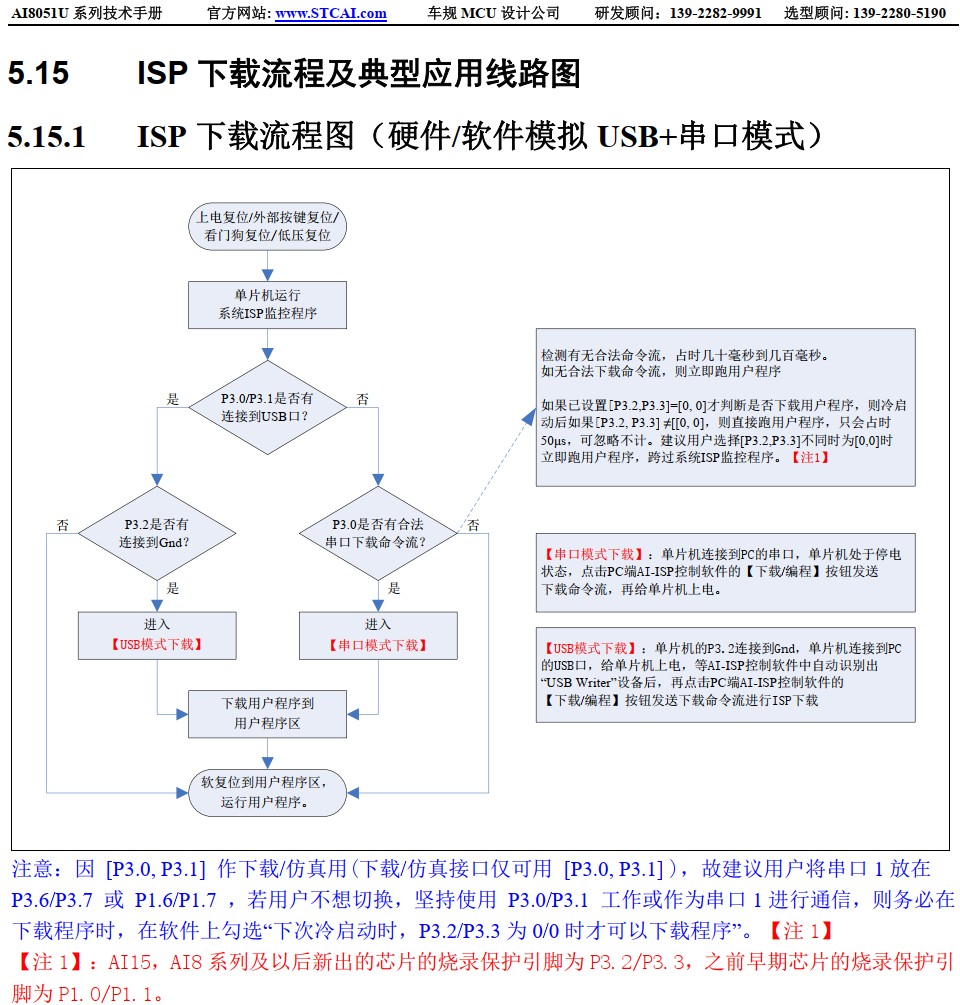

1， 用最新 ISP 软件

深圳国芯人工智能有限公司-工具软件 (stcai.com)

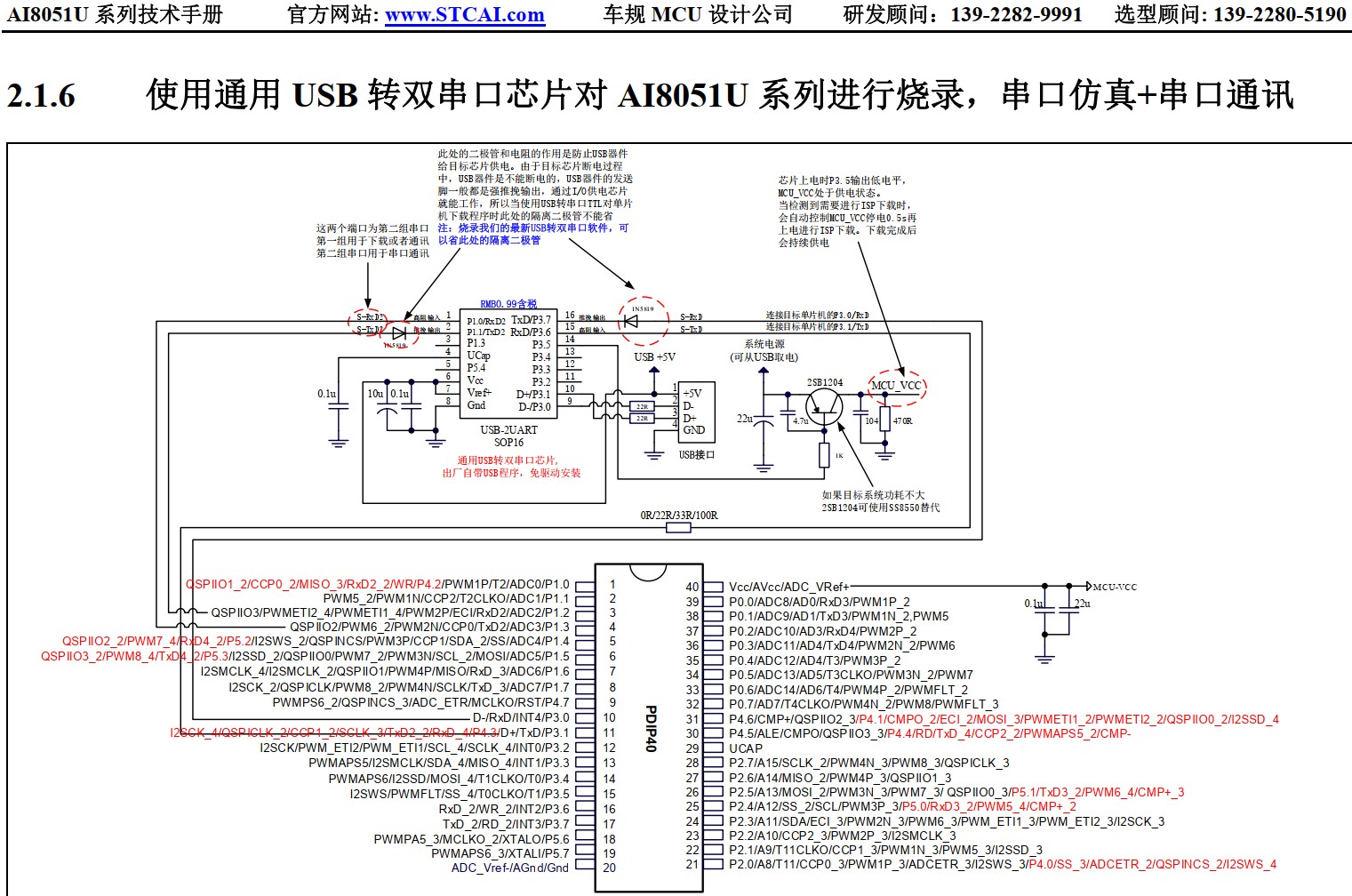

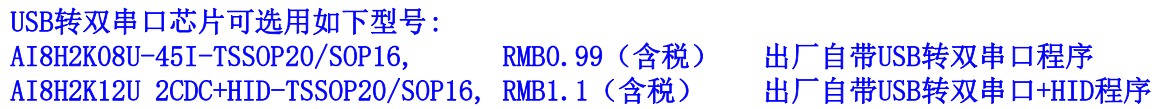

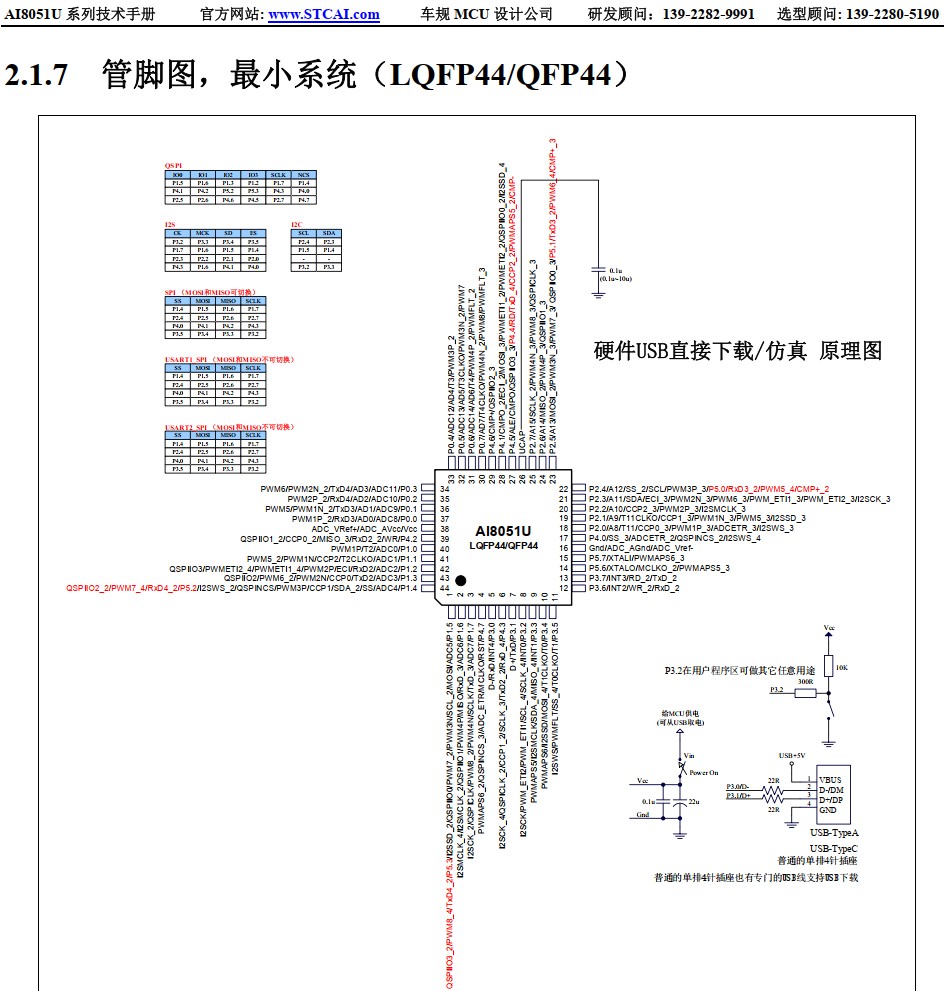

2, 参考下面的AI8051U线路图，
12C5A60S2的外部复位和外部晶振要加上






回复 支持 反对

使用道具 举报 送花
so***
  • 打卡等级：以坛为家II
  • 打卡总天数：424
  • 最近打卡：2025-05-03 00:02:01
已绑定手机

19

主题

3191

回帖

4876

积分

论坛元老

积分
4876
发表于 2024-9-30 20:58:10 | 显示全部楼层
提供原理图会好分析一点
回复 支持 反对

使用道具 举报 送花
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 21:14:29 | 显示全部楼层
晶振24M，负载电容20P，4脚接复位10UF电容(另一端接+5V)和10K电阻(另一端接地)，5V电源滤波电容10UF、0.01UF并联，5脚和7脚分别接RS232Z转TLL接口。先点击软件，在上5V电冷启动的，就是没反应。不知什么原因，谢谢指点。
回复 支持 反对

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：425
  • 最近打卡：2025-05-03 00:09:43
已绑定手机

77

主题

4850

回帖

8388

积分

超级版主

DebugLab

积分
8388
发表于 2024-9-30 21:32:25 | 显示全部楼层
最低波特率2400，最高波特率115200
DebugLab
回复 支持 反对

使用道具 举报 送花
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 21:47:45 | 显示全部楼层
串口速率调整1200,2400也没反应，mcu加电后的电流是18mA。
回复 支持 反对

使用道具 举报 送花
taih***
  • 打卡等级：常住居民I
  • 打卡总天数：77
  • 最近打卡：2025-02-19 19:46:19

7

主题

74

回帖

155

积分

注册会员

积分
155
发表于 2024-9-30 21:52:19 | 显示全部楼层
本帖最后由 taihang 于 2024-9-30 22:06 编辑

检测是否损坏。

回复 支持 反对

使用道具 举报 送花
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 22:02:54 | 显示全部楼层

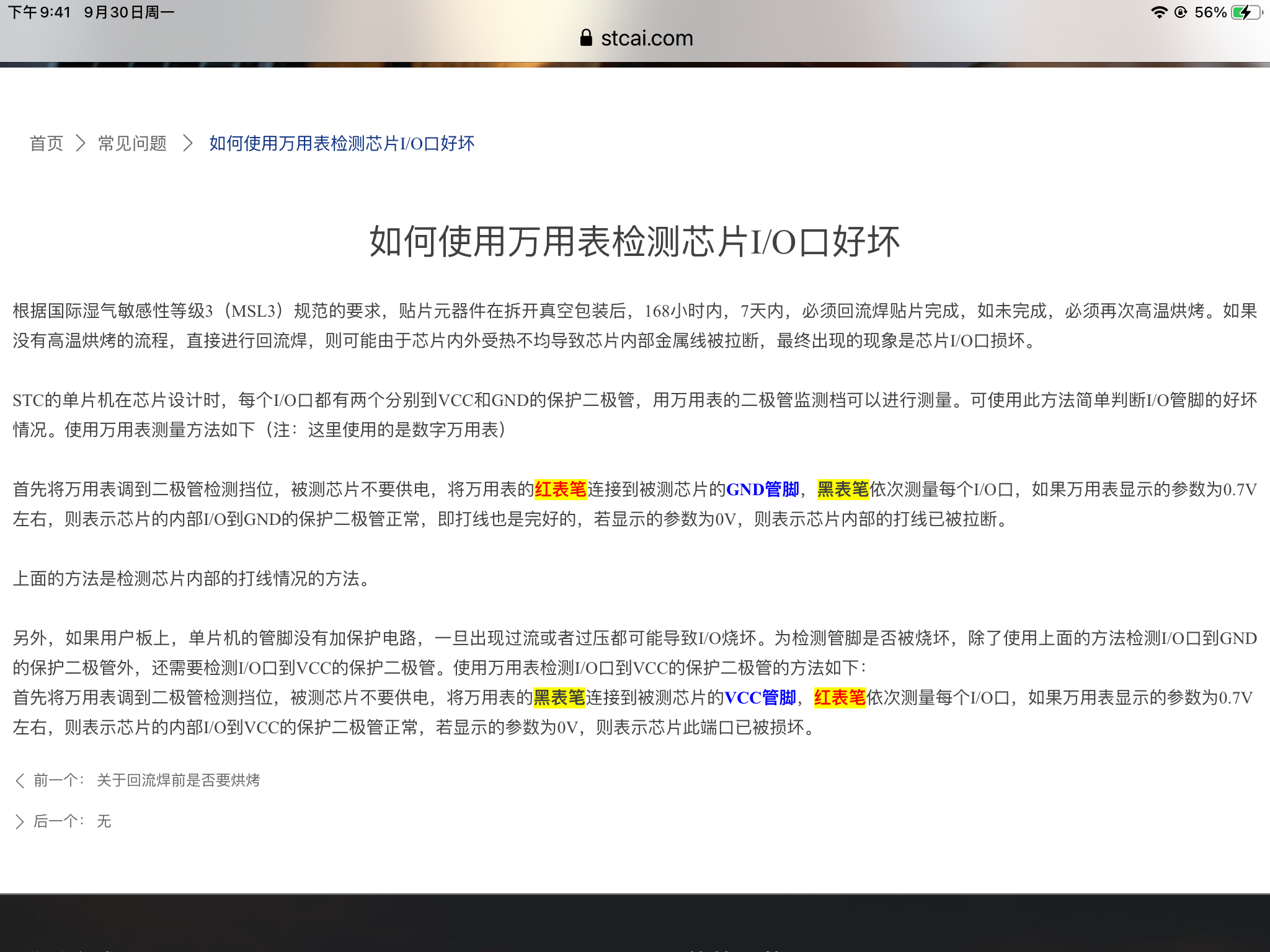

用万用表扫了一下各管脚，除了电源和地，其余均为0.7V，谢谢您
回复 支持 反对

使用道具 举报 送花
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 22:07:43 | 显示全部楼层
示波器看晶振波形24M正弦波正常
回复 支持 反对

使用道具 举报 送花
邮***
  • 打卡等级：以坛为家I
  • 打卡总天数：239
  • 最近打卡：2025-05-02 03:42:37

22

主题

283

回帖

907

积分

高级会员

积分
907
发表于 2024-9-30 22:25:05 来自手机 | 显示全部楼层
没有断完电？
回复 支持 反对

使用道具 举报 送花
assas***
  • 打卡等级：常住居民III
  • 打卡总天数：129
  • 最近打卡：2025-04-10 07:45:05

7

主题

158

回帖

746

积分

高级会员

积分
746
发表于 2024-9-30 22:29:40 | 显示全部楼层
断电了，用万用表二极管档检测的各管脚内部保护二极管压降正常，芯片应该是好的。
回复 支持 反对
