AI8051U 实验箱 TYPEC 供电 图片显示异常

ro***

        18号买的AI8051U实验箱，当时测试71实验，发现买的ILI9341 TFT屏和实验程序不对应，折腾了一天终于点亮显示。

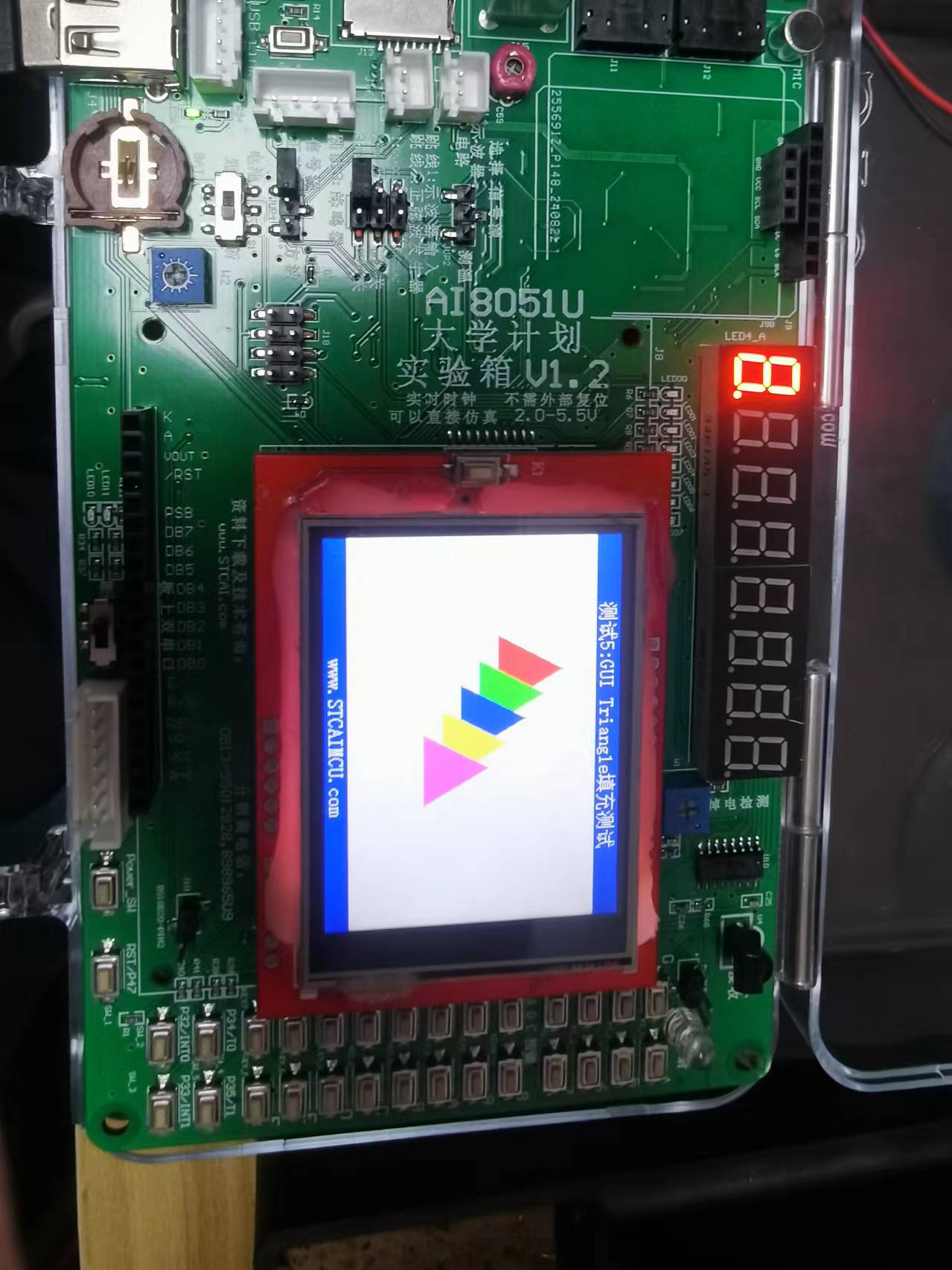

今天有时间又重新捡起来看了，发现使用linkID供电显示正常，使用外部typeC供电画面偏白，闪烁感明显，像是供电异常，
但测量3.05V-LinkID，3.12V-外部供电。咱们PCB是否可以提供下，我们查看下。

另外咨询下，掉电几次，比较容易出现EEPROM数据丢失，可能与什么有关？

autop***

试验箱的例程包：  AI8051U-DEMO-CODE-V1.2-xxx    内有SCH及PCB的 PDF格式文件，可以查询一下。估计是供电的问题。好像这种屏幕的连线是不统一的。。。

5

Debu***

原理图在例程包里有
检查供电
EEPROM是否使用比较器做掉电检测然后掉电瞬间保存EEPROM，如是，需要调好比较电压，给保存EEPROM留出充足时间

电***

37.1-2.4寸ILI9341驱动TFT显示屏实验程序-带触摸功能，IO模拟I8080接口程序
这个测试过吗，不亮

ro***

Debu*** 发表于 2024-9-27 12:27
原理图在例程包里有
检查供电
EEPROM是否使用比较器做掉电检测然后掉电瞬间保存EEPROM，如是，需要调好比较 ...

EEPROM是从PC端写入成功记忆，不是掉电记忆的

ro***

电*** 发表于 2024-9-27 13:10
37.1-2.4寸ILI9341驱动TFT显示屏实验程序-带触摸功能，IO模拟I8080接口程序
这个测试过吗，不亮 ...

模拟的没测试
9341注意是驱动程序移植，另外驱动频率降低，不能太快，好像9341自身问题，没仔细研究

ro***

autop*** 发表于 2024-9-27 12:14
试验箱的例程包：  AI8051U-DEMO-CODE-V1.2-xxx    内有SCH及PCB的 PDF格式文件，可以查询一下。估计是供电 ...

前面有翻过，没什么用，找个料不能选择查找，还不如在实际PCB慢慢找方便，

乘风***

电*** 发表于 2024-9-27 13:10
37.1-2.4寸ILI9341驱动TFT显示屏实验程序-带触摸功能，IO模拟I8080接口程序
这个测试过吗，不亮 ...

实验箱发布的例子都是经过测试的，下面帖子有介绍以及测试效果演示视频：
https://www.stcaimcu.com/forum.p ... 0511&pid=109185
如果你的屏点不亮的话，可能需要5V供电，可参考帖子前几楼介绍飞线。
此外如果使用官方烧录器供电的话，记得设置S-VCC输出电压为5V。

电***

乘风*** 发表于 2024-9-27 14:34
实验箱发布的例子都是经过测试的，下面帖子有介绍以及测试效果演示视频：
https://www.stcaimcu.com/foru ...

是的，我也看到有飞线，我试试

电***

电*** 发表于 2024-9-27 17:05
是的，我也看到有飞线，我试试

按照这个方法成功了，还是偷懒了没有一根一根去检查
