8051U实验箱【彩虹星云版】（ 第四集 V2.1 新鲜出炉！ 帮检查！明天再打板！^.^）

四***

上集回顾：
[url=STC8051U大学计划实验箱V1.0 - 嘉立创复刻项目 - NO.2 | 鼓励已发 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9157 (出处: 国芯技术交流网站)]STC8051U大学计划实验箱V1.0 - 嘉立创复刻项目 - NO.2 | 鼓励已发 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9157 (出处: 国芯技术交流网站)[/url]


STC/AI8051U实验箱【彩虹星云版】

第四集：2024-9-29
现已初步修改完毕，明天就重新打板！！
大伙们，帮看看有没有问题{:5_284:}
有没有其他想要添加的功能，可以留言，我看看还有没有地方补充的{:5_287:}
仅限今明天喔，30号要打板了~

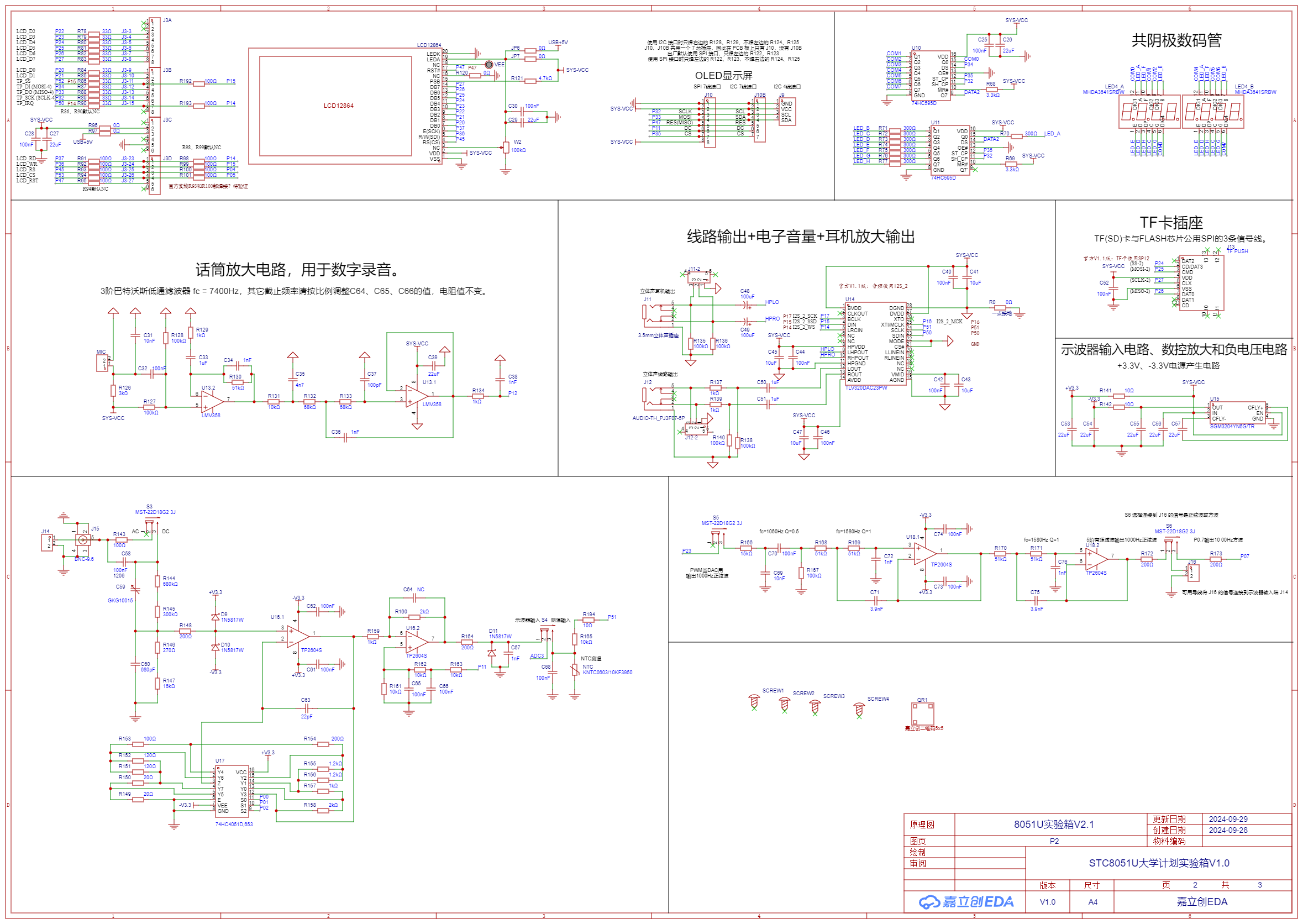

PNG_8051U实验箱V2.1_2024-09-29.zip..zip (1.33 MB, 下载次数: 47)

2024-9-29 19:25 上传

点击文件名下载附件

SVG_8051U实验箱V2.1_2024-09-29.zip..zip (2.96 MB, 下载次数: 51)

2024-9-29 19:25 上传

点击文件名下载附件

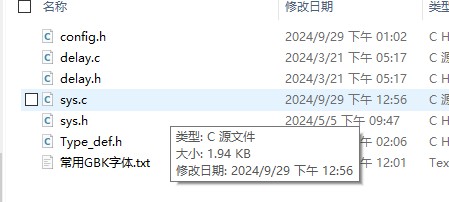

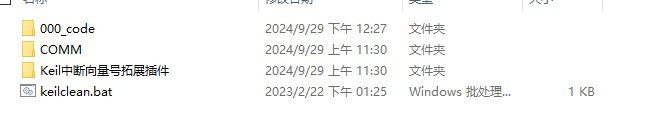

此外，我还创建好了demo文件夹，以后有空再慢慢写程序、移植程序...{:5_284:}

















大家可以随意提意见，我听劝{:5_278:}


第三集：2024-9-28

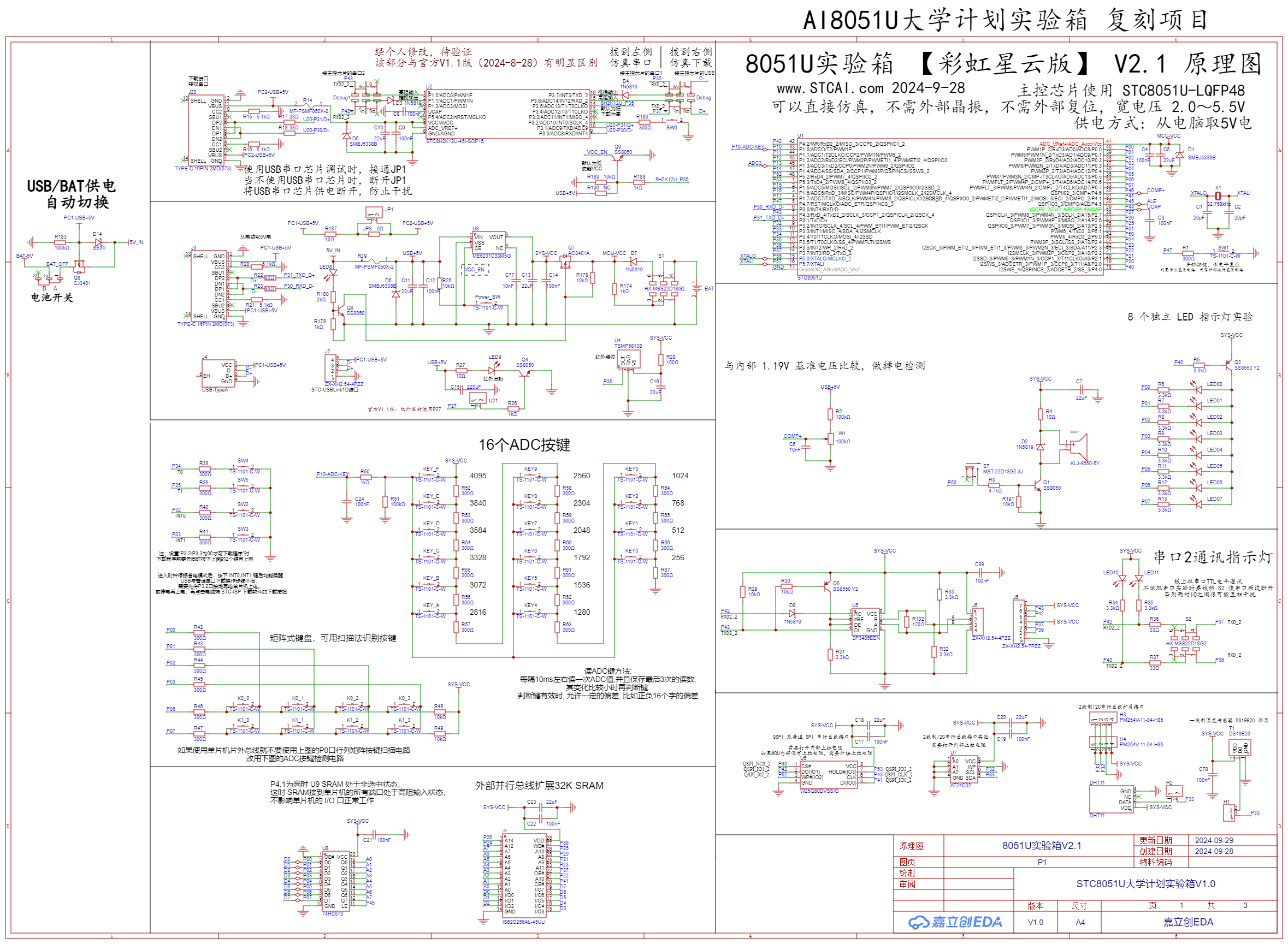

由于之前复刻的是V1.0版本的实验箱，导致与如今V1.2版本的实验箱很多例程都无法共用，现决定修改推出V2.1版本的【彩虹星云】，与官方V1.2版本看齐。
目前V2.0版本的【彩虹星云】，相对官方实验箱，已新增了ESP-01S接口、NRF24L01接口、MUP6050接口、I2C扩展接口、34P TFT彩屏接口、锂电池备用电源、蓝牙接口、XH2.54 3P音频接口。
预计会补充一个锂电池电压检测电路，此外，大家有什么其他外设接口想要补充的吗？我尝试找空位看看能不能加上。

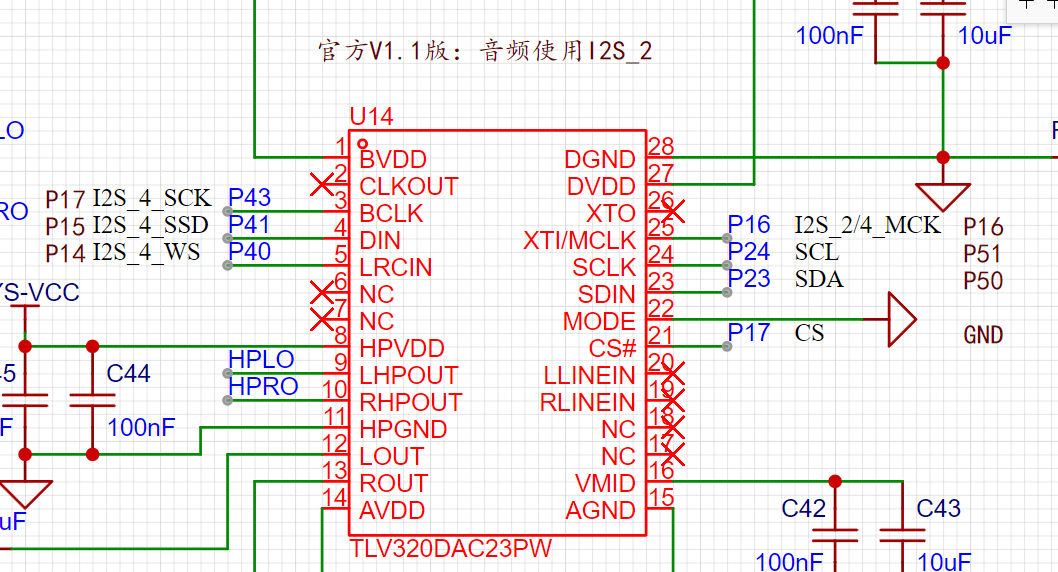

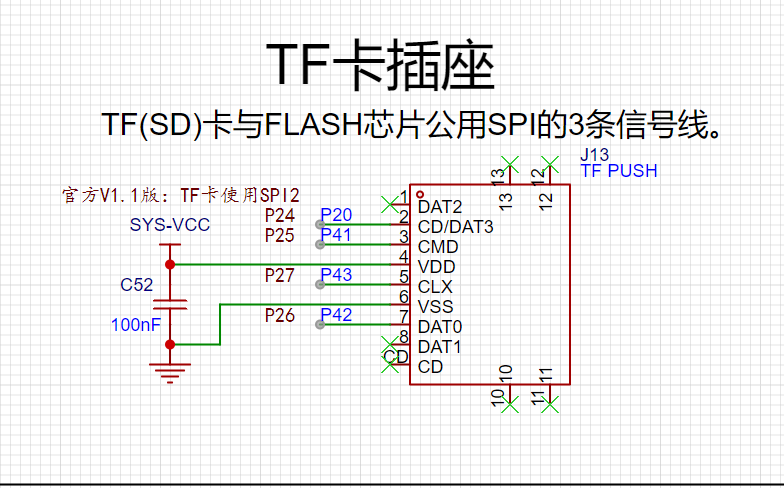

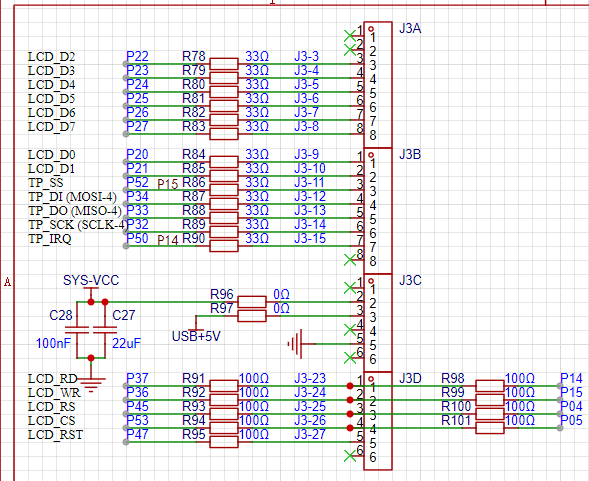

以下是区别：其中蓝色引脚是【彩虹星云版】，棕色引脚是官方V1.2版。



第二集：2024-9-27

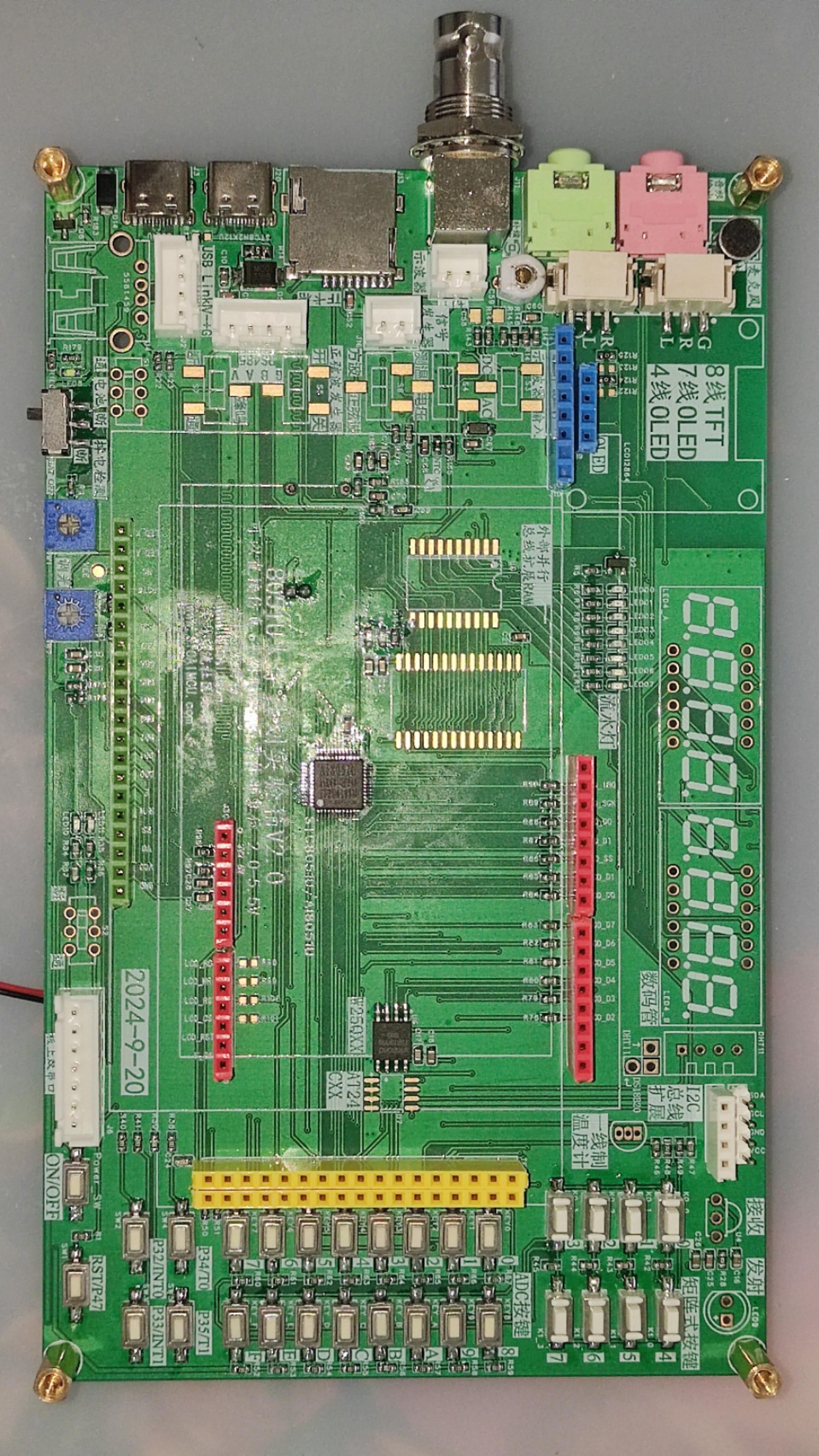

现已将90%的器件焊接完毕。等剩余的元器件到手，硬件焊接就可以完美收工啦{:5_282:}

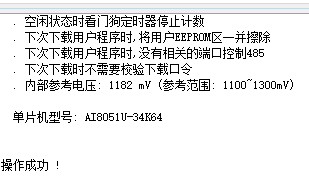

目前烧录了一个跑马灯程序，可以正常运行。
其他部分接下来会慢慢测试{:5_284:}
敬请期待......








第一集：2024-9-26

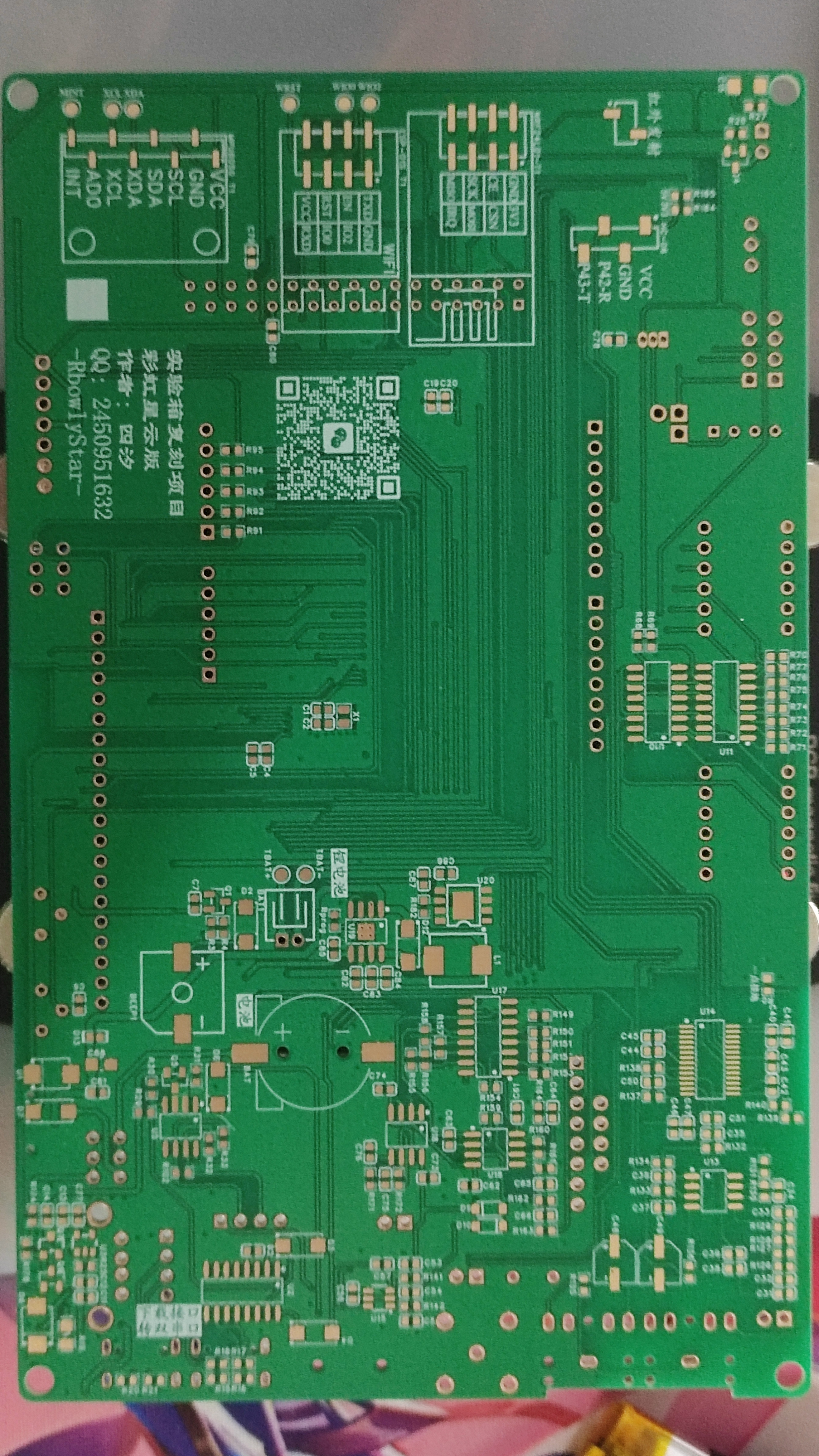

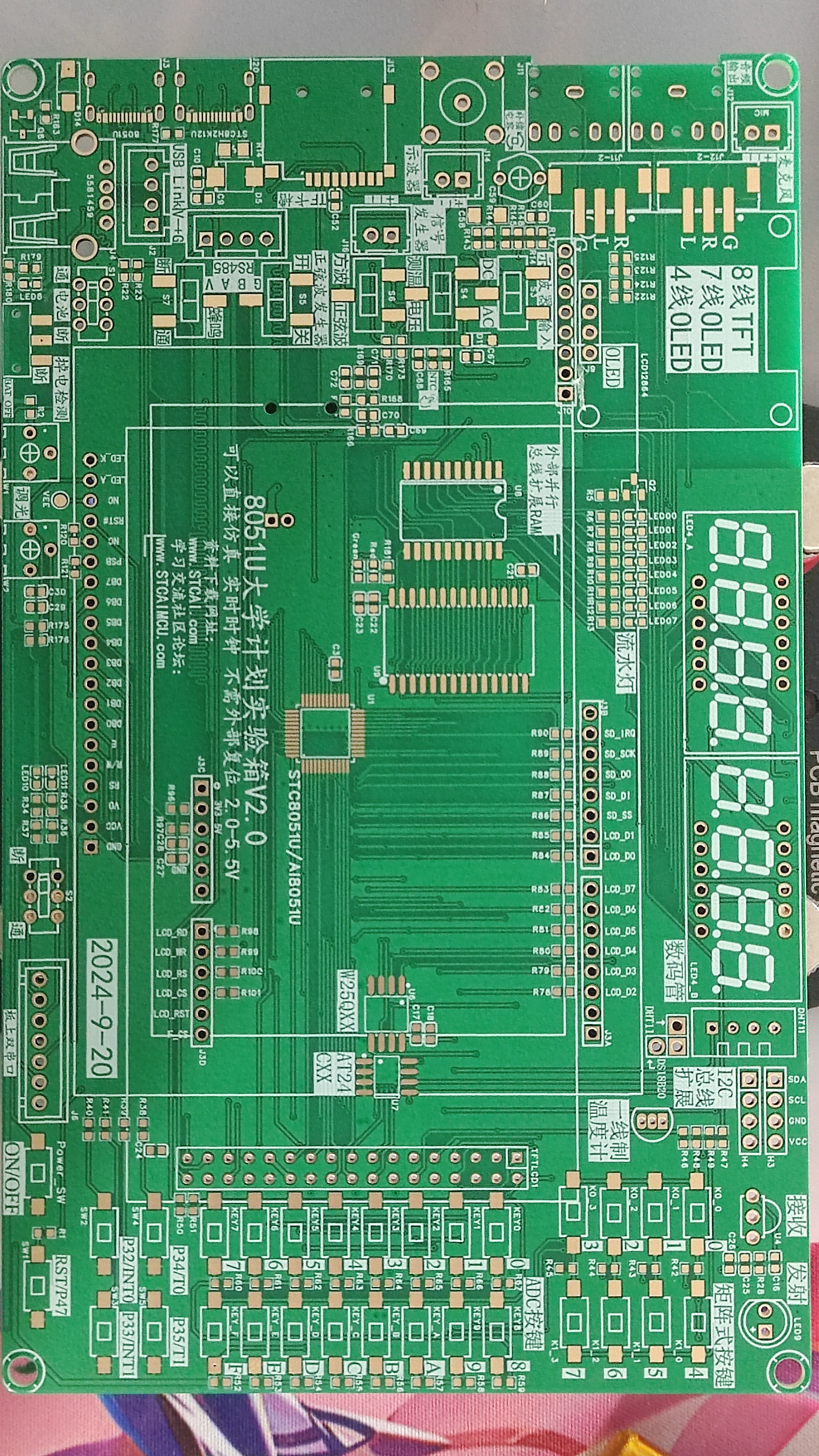

最近闲来无事，把之前复刻的8051U大学计划实验箱进行略微升级，等了将近一个星期，今天总算是拿到样板了。




抽空焊好了TYEP-C1 TO 3.3V 供电电路，单片机最小系统电路，TYEP-C2 TO STC8H2K12U电路，锂电池电路以及部分按键。




目前测试已焊接电路，未出现问题。

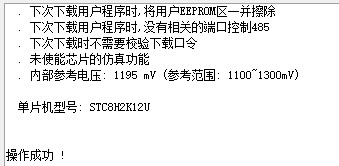

AI8051U可正常识别，STC8H2K12U可正常识别，供电切换功能正常，按键测试可以识别USB-Writer。
