请教一下PWMB产生正弦波的问题 | 已解决

苏紫***

程序抄的是这个帖子第一个50hz的
产生正弦波的几种方法，有高速的，也有硬件超级简单的，波形发生器
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=3593
(出处: 国芯技术交流网站)

使用的是8051U，PWMA P10口输出正常，可以看到占空比的变化，但是使用PWMB 切换到P50口，输出不正常了，1是波形不正常，2是占空比不会变化。
请教各位老师帮我看看，是什么地方的问题

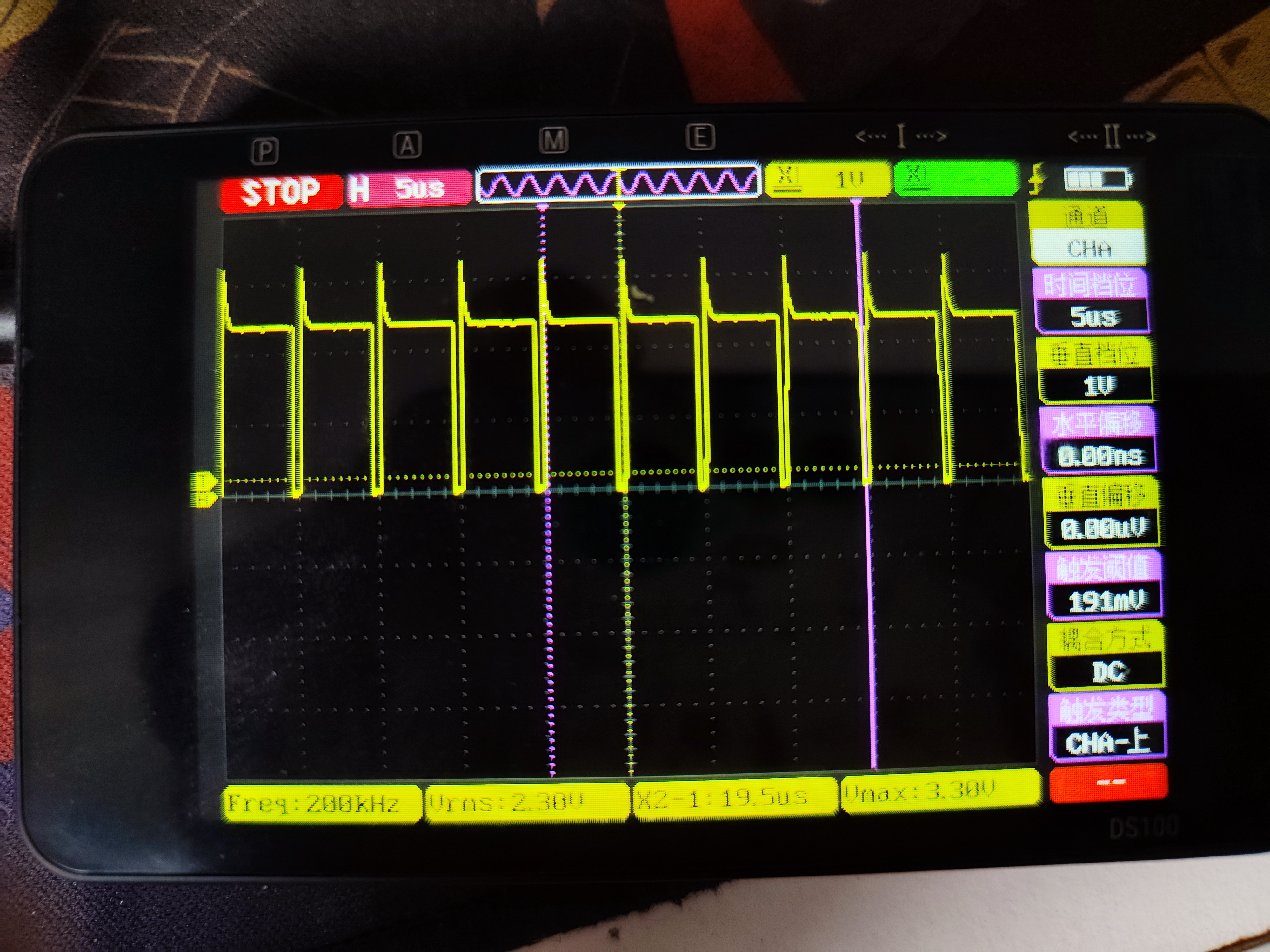

P10口输出波形

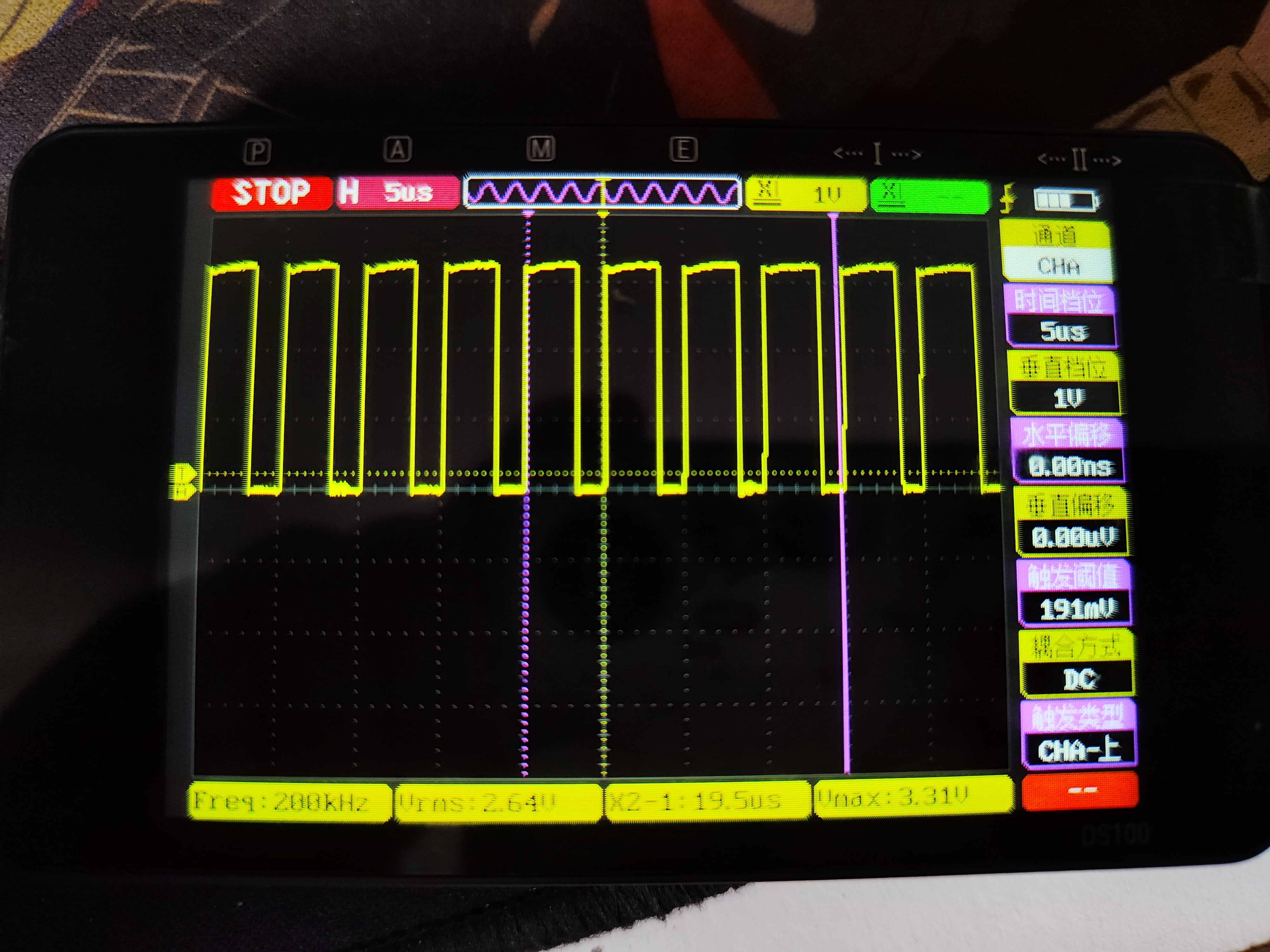

P50口输出波形

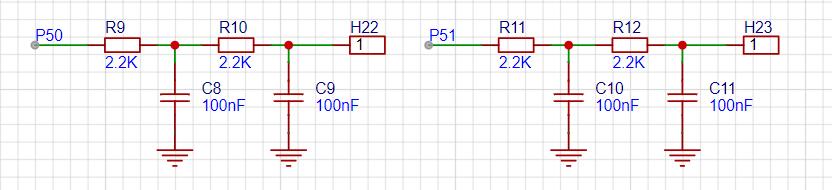

P50口相关电路图



代码如下

#include "../comm/AI8051U.h"  //包含此头文件后，不需要再包含"reg51.h"头文件
#include "usb.h"     //USB调试及复位所需头文件
#include "T_SineTable.h"
#include "stdio.h"

#define MAIN_Fosc       35000000L   //定义主时钟


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";                      //设置自动复位到ISP区的用户接口命令

//P3.2口按键复位所需变量
bit Key_Flag;
u16 Key_cnt;

u16 PWMB_Duty;
u8        PWMB_Index=0;        //SPWM查表索引
u16 PWMA_Duty;
u8        PWMA_Index=0;        //SPWM查表索引


void sys_init();
void delay_ms(u8 ms);
void KeyResetScan(void);

//输出正弦波频率 = 35000000 / 175 / 200 = 1000 HZ.
//                                                      0xAF
//
//pwm
void pwmA_Init()
{
        PWMA_Duty = 1220;

    PWMA_CCER1 = 0x00; //写 CCMRx 前必须先清零 CCxE 关闭通道
    PWMA_CCER2 = 0x00;
    PWMA_CCMR1 = 0x68; //通道模式配置
    PWMA_CCER1 = 0x01; //配置通道输出使能和极性

    //PWMA_ARRH = 0x09; //设置周期时间
    //PWMA_ARRL = 0x60;
        PWMA_ARRH = 0x00; //设置周期时间1k
        PWMA_ARRL = 0xAE;

    PWMA_CCR1H = (u8)(PWMA_Duty >> 8); //设置占空比时间
    PWMA_CCR1L = (u8)(PWMA_Duty);

    //PWMA_DTR = 0x0C;   //设置死区时间

    PWMA_ENO = 0x00;
    PWMA_ENO |= 1; //使能输出
    //PWMA_ENO |= 2; //使能输出

    //高级PWM输出脚会自动设置为推挽输出模式
    PWMA_PS = 0x00;  //高级 PWM 通道输出脚选择位
    PWMA_PS |= 0; //选择 PWM1_1 通道

    PWMA_BKR = 0x80; //使能主输出
    PWMA_IER = 0x01; //使能中断
    PWMA_CR1 |= 0x81; //使能ARR预装载，开始计时
}

void PWMA_ISR() interrupt PWMA_VECTOR
{
    if(PWMA_SR1 & 0X01)
    {
        PWMA_SR1 &=~0X01;
        PWMA_Duty = T_SinTable[PWMA_Index];
        if(++PWMA_Index >= 200)        PWMA_Index = 0;

        PWMA_CCR1H = (u8)(PWMA_Duty >> 8); //设置占空比时间
        PWMA_CCR1L = (u8)(PWMA_Duty);
    }
    PWMA_SR1 = 0;
}

//输出正弦波频率 = 35000000 / 175 / 200 = 1000 HZ.
//                                                      0xAF
//
//pwm
void pwmB_Init()
{
        PWMB_Duty = T_SinTable[0];

    PWMB_CCER1 = 0x00; //写 CCMRx 前必须先清零 CCxE 关闭通道
    PWMB_CCER2 = 0x00;
    PWMB_CCMR1 = 0x68; //通道模式配置
    PWMB_CCER1 = 0x01; //配置通道输出使能和极性

        PWMB_ARRH = 0x00; //设置周期时间1k
        PWMB_ARRL = 0xAE;

    PWMB_CCR5H = (u8)(PWMB_Duty >> 8); //设置占空比时间
    PWMB_CCR5L = (u8)(PWMB_Duty);

    PWMB_ENO = 0x00;
    PWMB_ENO |= 1; //使能输出
    //PWMA_ENO |= 2; //使能输出

    //高级PWM输出脚会自动设置为推挽输出模式
    PWMB_PS = 0x03;  //高级 PWM 通道输出脚选择位 P5.0

    PWMB_BKR = 0x80; //使能主输出
    PWMB_IER = 0x43; //使能中断
    PWMB_CR1 |= 0x81; //使能ARR预装载，开始计时
}

void PWMB_ISR() interrupt PWMB_VECTOR
{
    if(PWMB_SR1 & 0x01)
    {
        PWMB_SR1 &=~0X01;
        PWMB_Duty = T_SinTable[PWMB_Index];
        if(++PWMB_Index >= 200)        PWMB_Index = 0;

        PWMB_CCR5H = (u8)(PWMB_Duty >> 8); //设置占空比时间
        PWMB_CCR5L = (u8)(PWMB_Duty);
    }
    PWMB_SR1 = 0;
}
void main()
{
    sys_init();

        IRC48MCR = 0x80;
    while (!(IRC48MCR & 0x01));

    USBCLK = 0x00;
    USBCON = 0x90;

        usb_init();                                     //USB CDC 接口配置
    EUSB=1;                                     //使能USB中断
    EA = 1;

    while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置
        pwmB_Init();
        pwmA_Init();
    while (1)
    {
        delay_ms(1);
        KeyResetScan();   //长按P3.2口按键触发软件复位，进入USB下载模式，不需要此功能可删除本行代码
        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);    //发送数据缓冲区，长度
            usb_OUT_done();
        }
    }
}

void sys_init()
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口
        P3M0 &= ~0x03;
    P3M1 |= 0x03;
}
复制代码

Debu***

PWMB_IER不要使能触发中断，不要允许捕获/比较5中断，仅允许更新中断

苏紫***

Debu*** 发表于 2024-9-26 16:17
PWMB_IER不要使能触发中断，不要允许捕获/比较5中断，仅允许更新中断

感谢，可以了，之前中断号错了，以为是这里的问题，就改了，后来忘记改回来了
