使用STC8G2K64S4.PWM输出有毛刺

Wil***

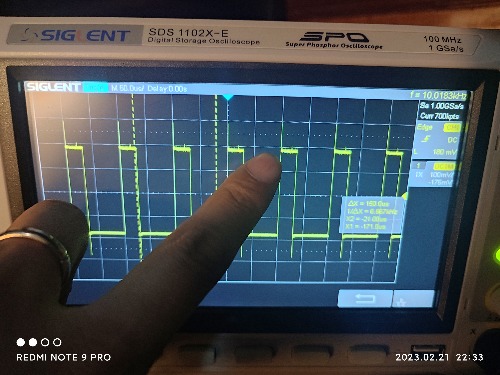

使用STC8G2K64S4.PWM输出有毛刺，在上升和下降沿那里。

电子DI***

排除下是不是后级电路的问题？跑的示例代码吗？这个单片机IO只能输出高低电平，可没有输出这种波形的能力。

社区***

少见多怪。    非常非常的正常！！！

梁***

高频信号过冲（高频振铃）。
先确定你的示波器探头本身没有过冲。
你放大点看看过冲幅度和时间，有时测量方法不对也会导致出现假过冲。

Wil***

梁*** 发表于 2023-2-22 18:13
高频信号过冲（高频振铃）。
先确定你的示波器探头本身没有过冲。
你放大点看看过冲幅度和时间，有时测量方 ...

把示波器折腾调了下好了，但不知道碰着哪里调的

梁***

Wil*** 发表于 2023-2-22 20:07
把示波器折腾调了下好了，但不知道碰着哪里调的

示波器探头补偿调整。
一旦调整好，就固定给这个示波器通道，换了通道或换了示波器，就要重新调整。
调整方法，关闭通道输入20MHz限制，探头接到示波器1KHz输出（地和输入都要接），探头X10档（X1档不需要调整）用合适的扫描速度（50~500us/DIV）看波形，上升沿、下降沿是否有过冲或补偿不足，调整探头上的可调调整。
