CCD采样ADC口采样时影响其他ADC口

祁*** · 发表于 2024-9-23 11:32:59

本帖最后由 DebugLab 于 2024-9-23 11:36 编辑

我在用32f12k54读ccd值的同时去采了ADC按键的值，发现一个现象就是我的ccd在不同的环境光下，我的ADC按键的值也在随着以前改变，这是为什么啊{:5_346:}{:5_346:}

Debu*** · 发表于 2024-9-23 11:38:25

检查阻抗是否过高，如阻抗过高会受相邻通道影响
检查软件是否存在逻辑与运算错误

Debu*** · 发表于 2024-9-23 11:40:10

Debu*** 发表于 2024-9-23 11:38
检查阻抗是否过高，如阻抗过高会受相邻通道影响
检查软件是否存在逻辑与运算错误 ...

输入到ADC的信号阻抗不要大于100K

祁*** · 发表于 2024-9-23 12:56:41

Debu*** 发表于 2024-9-23 11:40
输入到ADC的信号阻抗不要大于100K

ccd用的是逐飞的红孩儿TSL1401线性线阵CCD摄像头图像传感器模块，看它资料包里没找到输出阻抗{:5_346:}

Debu*** · 发表于 2024-9-23 12:58:25

祁*** 发表于 2024-9-23 12:56
ccd用的是逐飞的红孩儿TSL1401线性线阵CCD摄像头图像传感器模块，看它资料包里没找到输出阻抗 ...

线阵CCD影响ADC按键，检查ADC按键的阻抗

祁*** · 发表于 2024-9-23 12:58:40

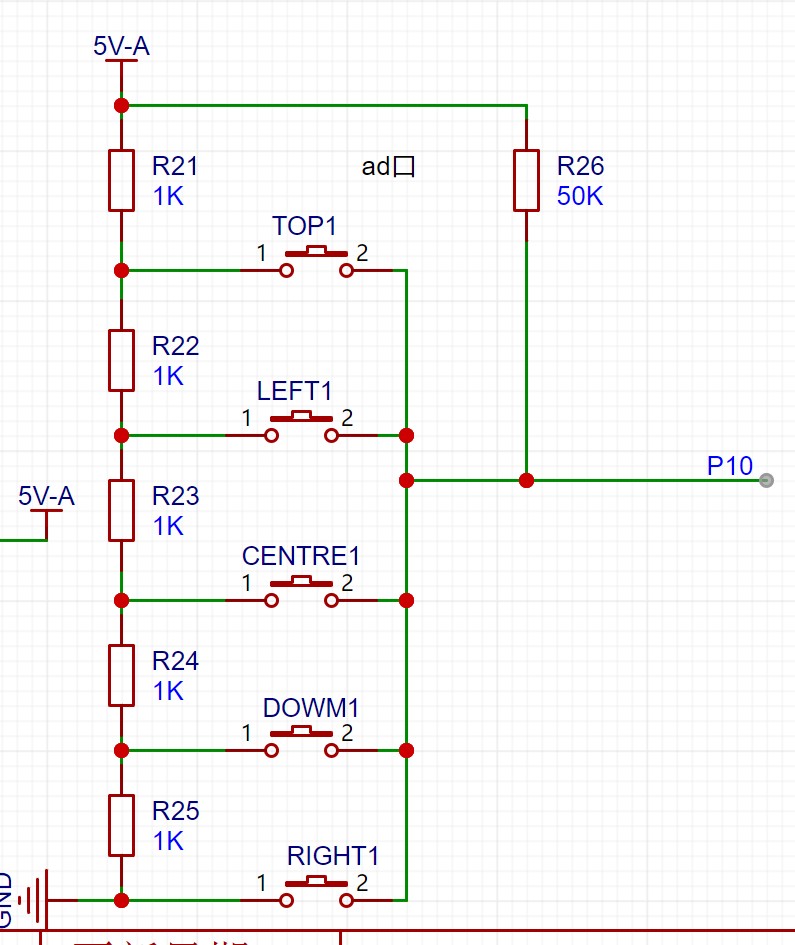

这是我ADC按键的原理图

Debu*** · 发表于 2024-9-23 12:59:01

Debu*** 发表于 2024-9-23 12:58
线阵CCD影响ADC按键，检查ADC按键的阻抗

ADC按键在未按下时不能是开路的状态

祁*** · 发表于 2024-9-23 13:01:10

Debu*** 发表于 2024-9-23 11:40
输入到ADC的信号阻抗不要大于100K

然后我是个，比如P11口是按键的ADC口，我把ccd的改到P00也会被干扰

祁*** · 发表于 2024-9-23 13:10:48

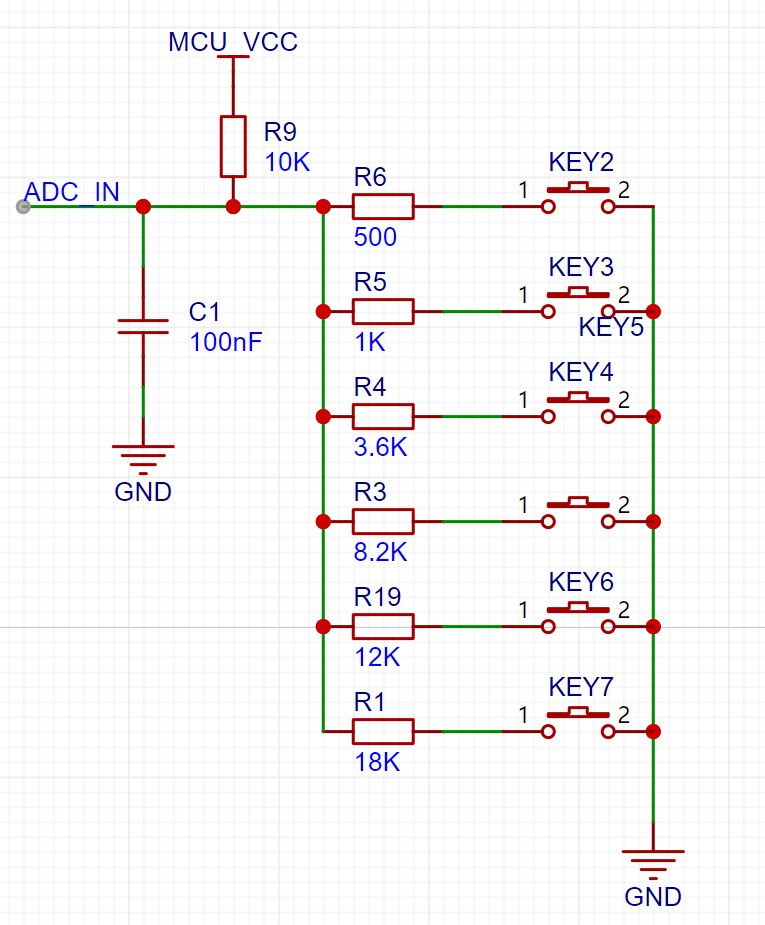

佬，是不是这样就不会影响了

祁*** · 发表于 2024-9-23 13:13:04

祁*** 发表于 2024-9-23 13:10
佬，是不是这样就不会影响了

我去试试
