8H8K64U 示波器采集 ADC 生成的正弦波

liji*** · 发表于 2024-9-16 06:51:44

本帖最后由 DebugLab 于 2024-9-16 16:53 编辑

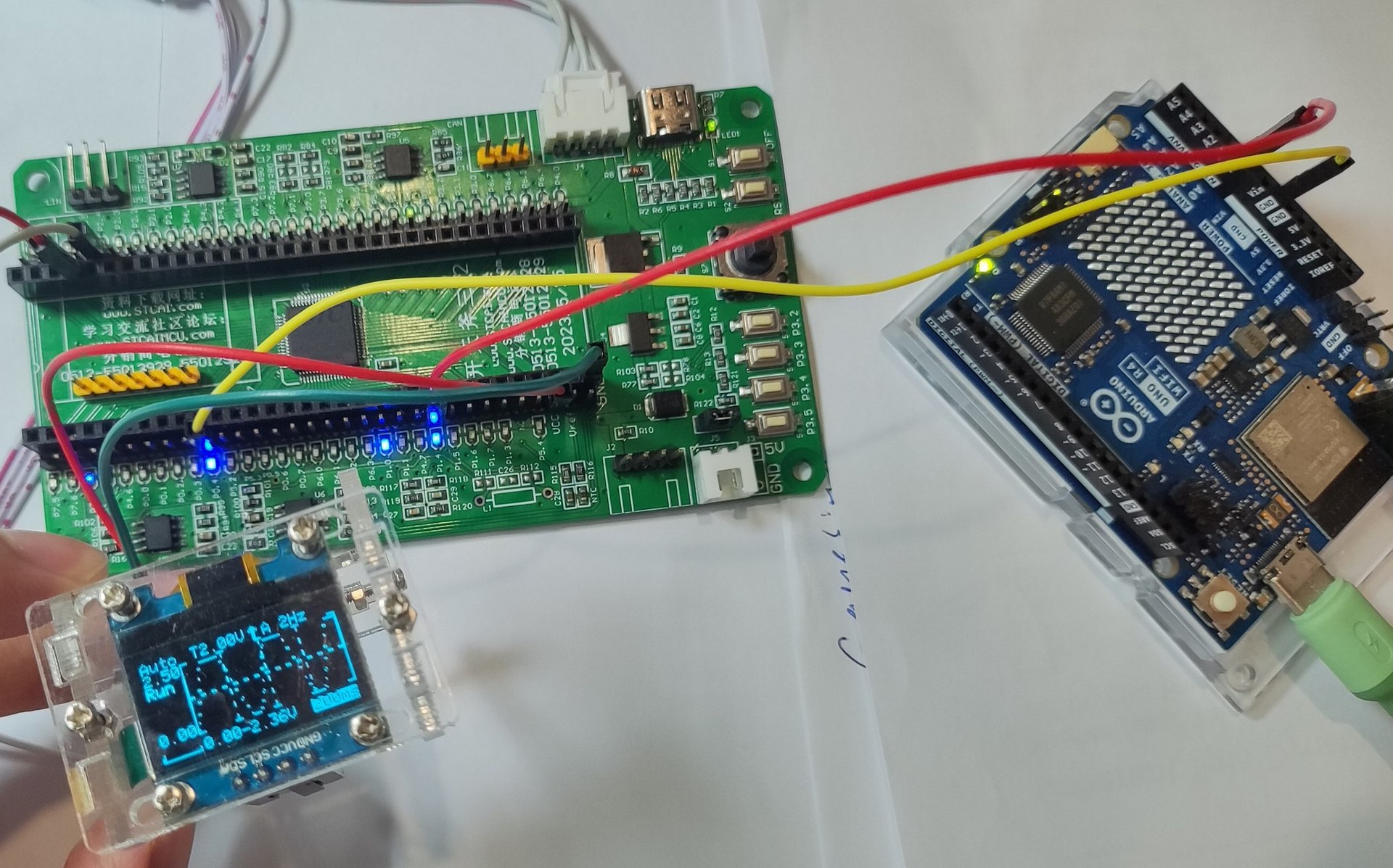

根据 8H8K64U 开天斧 开发板官方例程老刘爱捣鼓示波器工程代码，
制作简易示波器，IIC 通信协议 OLED 屏接线方式为
SCL -> P2.5
SDA -> P2.4
可通过 P3.2 和 P3.3 按钮来调整和控制波形显示范围。
ADC 信号源来自 Arduino UNO R4 WiFi 开发板的 A0 引脚输出，接入 P1.4 引脚

视频效果如下：

代码和工程见附件。

liji*** · 发表于 2024-9-26 16:42:13

要是能测量双通道信号就更好了
