单片机始终处于复位状态，怎么回事？

dhl_***

版主：您好！请教一个问题，电路设计完成，程序也已经编辑完，仿真已通过，之后用面包板试做系统，程序也已经烧录到单片机中，可是没有出现预设的结果，经检查各I/O口始终输出的是复位信号，即P0口都是0，其他口都是1，怎么回事呢？

神***

把你详细的原理图的PDF 发上来，大家帮你

梁***

能在线下载程序说明MCU已经能正常跑了，先测试STC官方的例程吧。

dhl_***

首先感谢版主百忙之中抽出时间回复，给您添麻烦了！我这个项目的设计是这样的，用超声波检测是否有人员靠近，然后发出声音和灯光警示。

dhl_***

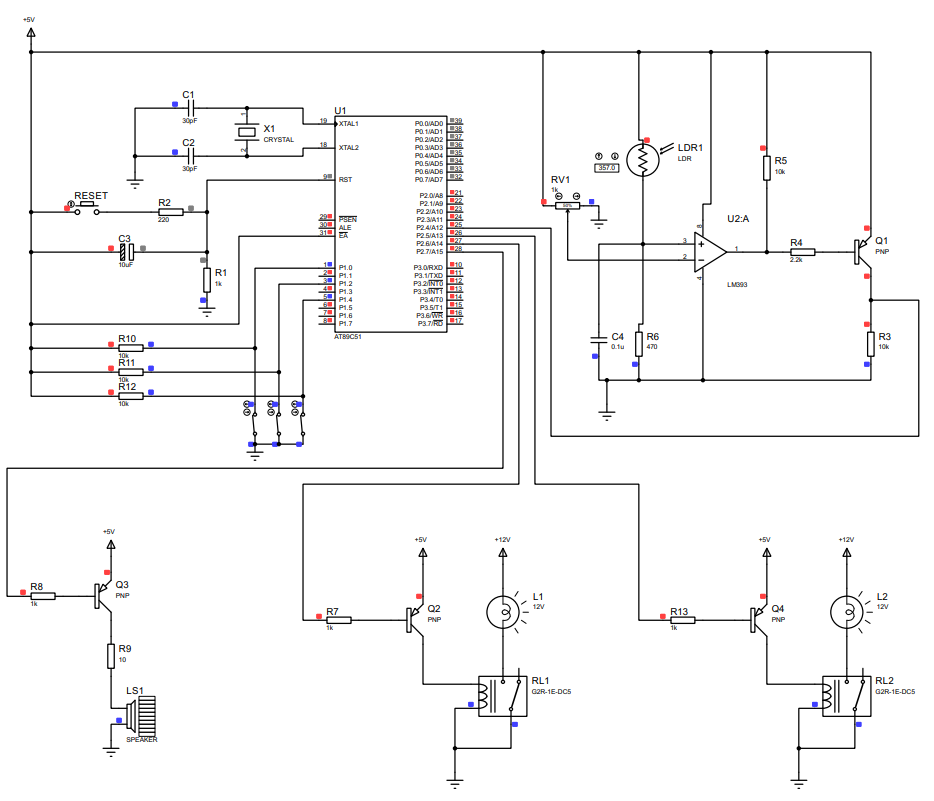

上面是原理图，也是用proteus仿真的结果。下面是所编的程序。
//头文件
#include<reg51.h>
#include<intrins.h>
#include<absacc.h>
//#include <math.h>

//宏定义
#define uc unsigned char
#define ui unsigned int

sbit GM=P2^4;          //光敏
sbit TX1= P1^1;    //超声波发射引脚
sbit RX1= P1^0;          //超声波接收引脚
sbit TX2= P1^3;    //超声波发射引脚
sbit RX2= P1^2;          //超声波接收引脚
sbit TX3= P1^5;    //超声波发射引脚
sbit RX3= P1^4;          //超声波接收引脚
sbit TX4= P1^7;    //超声波发射引脚
sbit RX4= P1^6;          //超声波接收引脚
sbit TX5= P2^1;    //超声波发射引脚
sbit RX5= P2^0;          //超声波接收引脚
sbit KZ1=P2^5;          //警报灯（继电器）1
sbit KZ2=P2^6;          //警报灯（继电器）2
sbit KZ3=P2^7;          //警告音

uc m=0;                  //定义次数变量m

void delay(ui x)  //延时函数
{
        ui i,j;
        for(i=0;i<x;i++)
        for(j=0;j<110;j++);
}

void init()       //初始化函数
{
   GM=0;          //光敏置低
   KZ1=1;         //警报灯（继电器）1关
   KZ2=1;         //警报灯（继电器）2关
   KZ3=0;         //警告音关
        TMOD=0x01;         //定时器工作方式
        TH0=0x3c;
        TL0=0xb0;         //赋初值50ms    这个计数初值是正确的，我已经验算过了
        ET0=1;                 //打开中断允许开关
        TR0=1;                 //打开定时器计时开关
        EA=1;                 //打开中断总开关
}

void T0_time() interrupt 1        //定时器执行函数，每隔半秒发送一次超声波检测信号
{
        TH0=0x3c;
        TL0=0xb0;                                //重新赋初值50ms
        m++;                                        //m加一次是50ms
        if(m>=10)                                //加到10次，就是半秒
        {
                m=0;                                //m清零
TX1=1;                                  //每半秒启动一次超声波检测
TX2=1;
TX3=1;
TX4=1;
TX5=1;
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
                _nop_();
        _nop_();
                TX1=0;
TX2=0;
TX3=0;
TX4=0;
TX5=0;
    }
}

void main()      //主函数
{
        init();  //初始化函数
        while(1)  //空循环
        {
            while(!(RX1||RX2||RX3||RX4||RX5))          //当RX为零时等待
            {
                  KZ1=1;   //警报灯（继电器）1关
                  KZ2=1;   //警报灯（继电器）2关
                  KZ3=0;   //警告音关
            }
            while(RX1||RX2||RX3||RX4||RX5)                //当RX为1说明检测到有人或事物靠近
            {
                  if(GM==1)        //说明是白天
                  {
                        KZ1=1;
                        KZ2=1;
                        KZ3=1;
                     delay(5000);   //延时5s
                  }
                  if(GM==0)        //说明是夜晚
                  {
                        KZ1=0;
                        KZ2=0;
                        KZ3=1;
                     delay(5000);  //延时5s
                  }
            }
        }
}

dhl_***

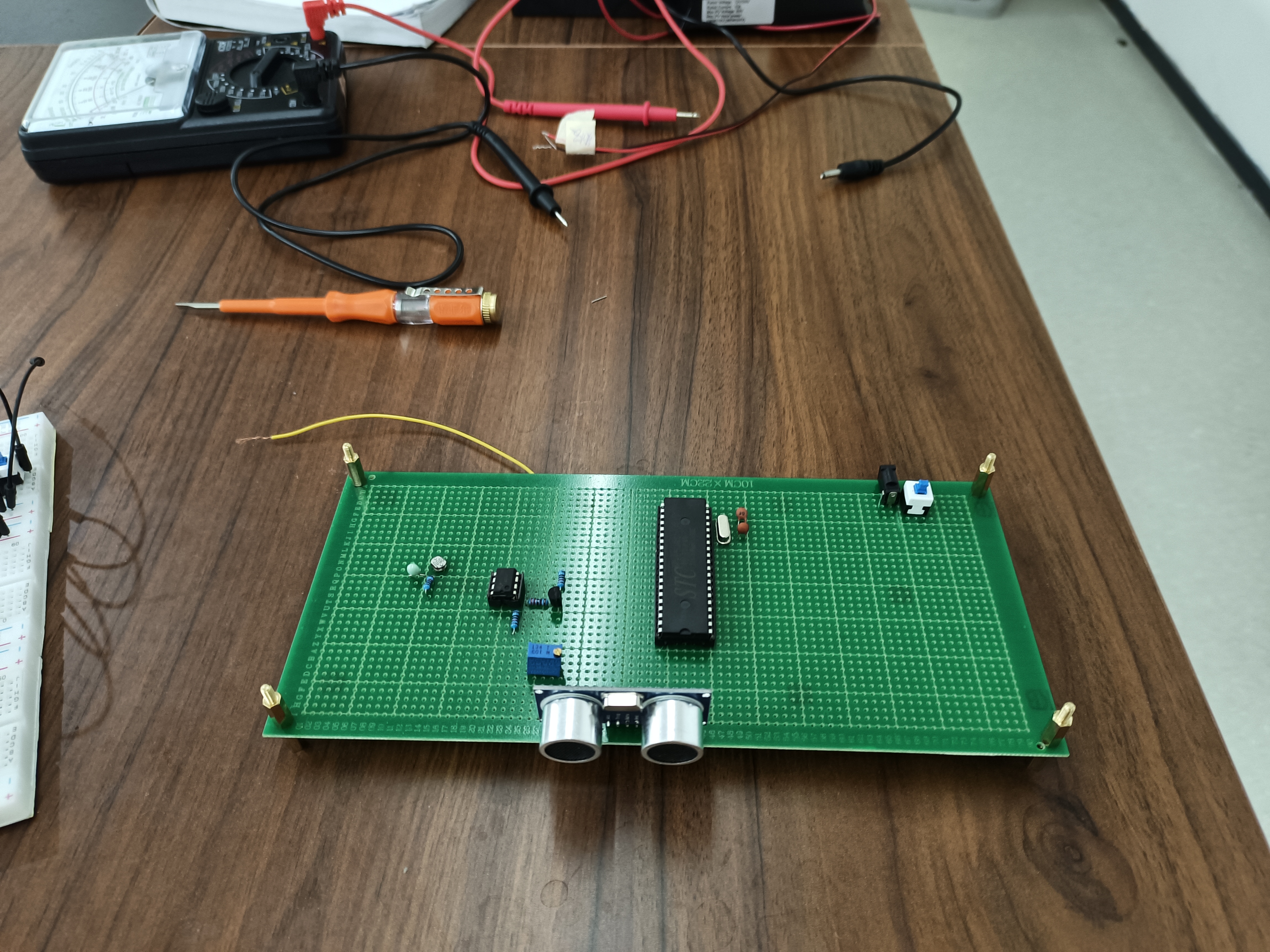

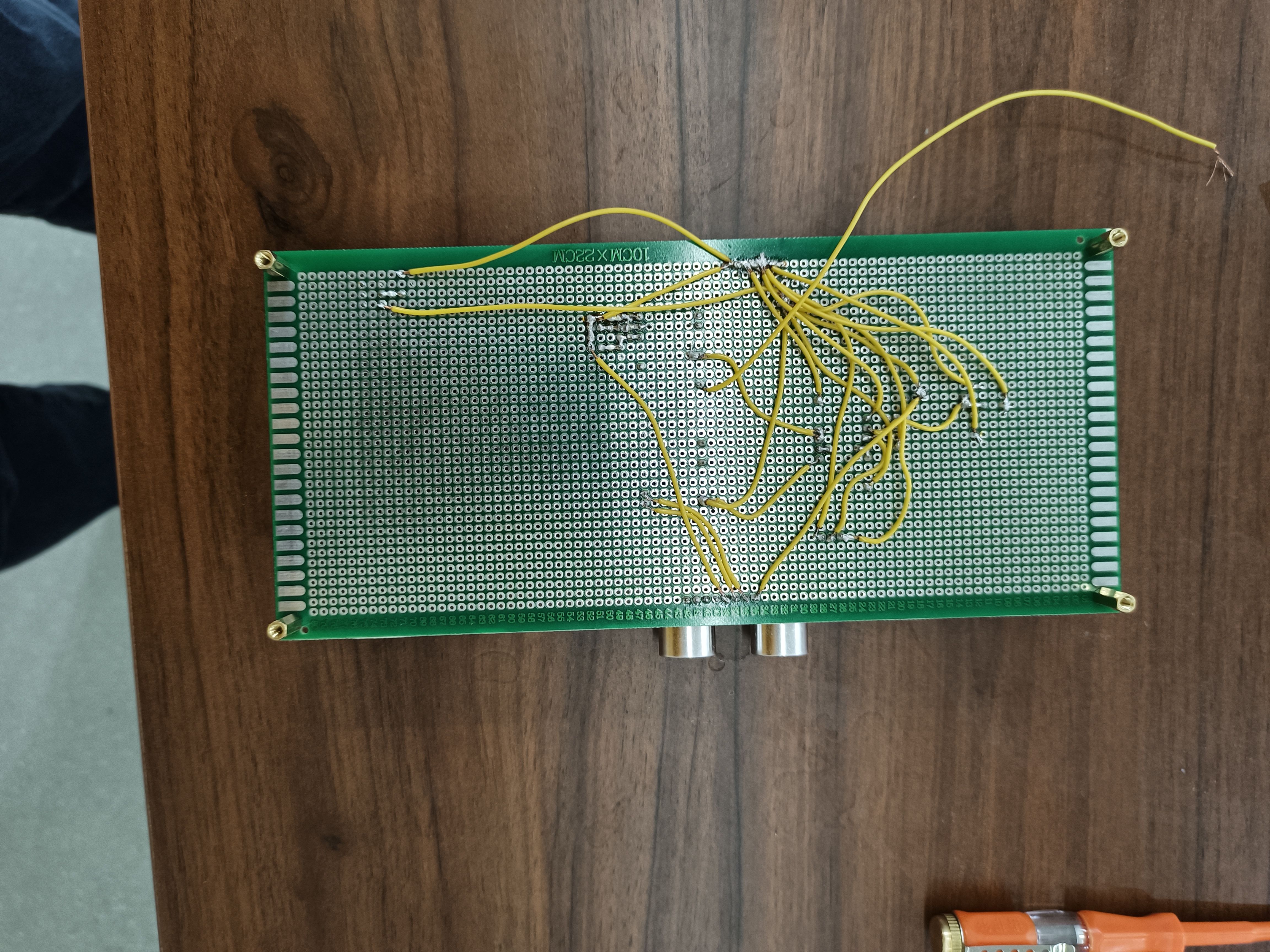

我用面包板做完系统后没出现预想的结果，也请教了一下别人，他说面包板有时候连接不好，所以我就焊了个板子，结果跟面包板差不多，也没出现理想结果。现在我只连了声音模块，没连警报灯模块，结果警报音一直在响，无论超声波检测没检测到人。我测了一下单片机的各引脚信号，是这样，p0.0~p0.7是0V，EA是5V，ALE是0V，PSEN是5V，p2.7~p2.2都是5V，p2.1、p1.1、p1.3、p1.5、p1.7，也就是超声波的发射引脚都是0V，p2.0、p1.0、p1.2、p1.4、p1.6，也就是超声波的接收引脚都是5V，RST是0V，p3.0~p3.7是5V，XTAL2是1.4V，XTAL1是1.2V。超声波传感器用的是HC-SR04，有四个引脚，一个VCC，一个地，一个接单片机发射（触发）引脚，一个接单片机接收引脚。为什么接收引脚始终是高电平呢？请版主百忙之中抽时间帮分析一下，不胜感激！再附上实物照片。

dhl_***

看教科书上说p1、p2、p3口作为输入口，在读取状态前应该先输入一个1，是因为这个原因吗，我的传感器接收引脚一直是高电平？但我仿真程序里并没有输入1，也读取正确状态了？
