8G1K08A-36I-SOP8 怎么输出可调频率和占空比的PWM？

Zhang*** · 发表于 2024-9-14 16:29:19

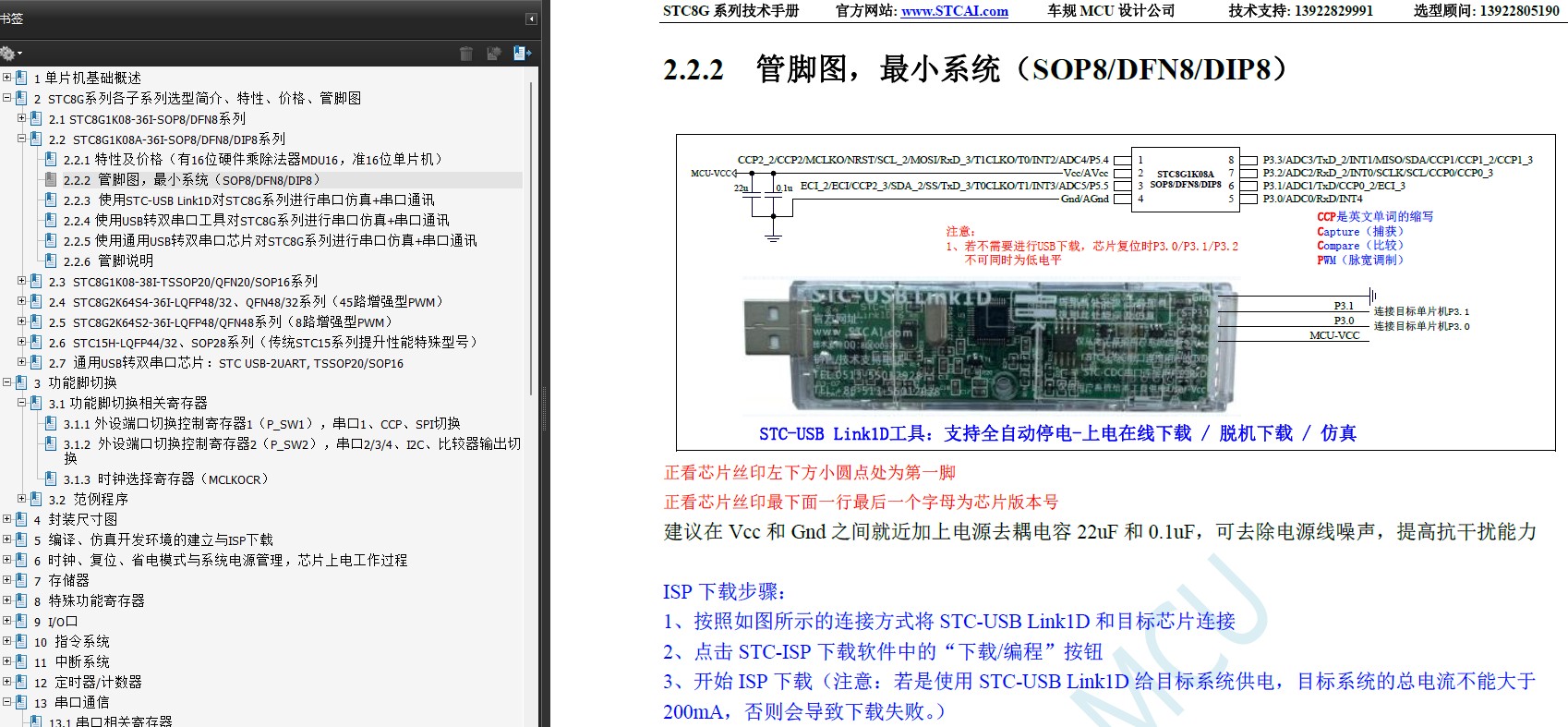

新接触STC8G1K08A-36I-SOP8单片机，
感觉比较迷你好玩，想入坑玩玩，
但是奈何针对stc8g1k08a的教程比较少，
今想利用stc8g1k08a-8pin实现输出可调频率和占空比的PWM，

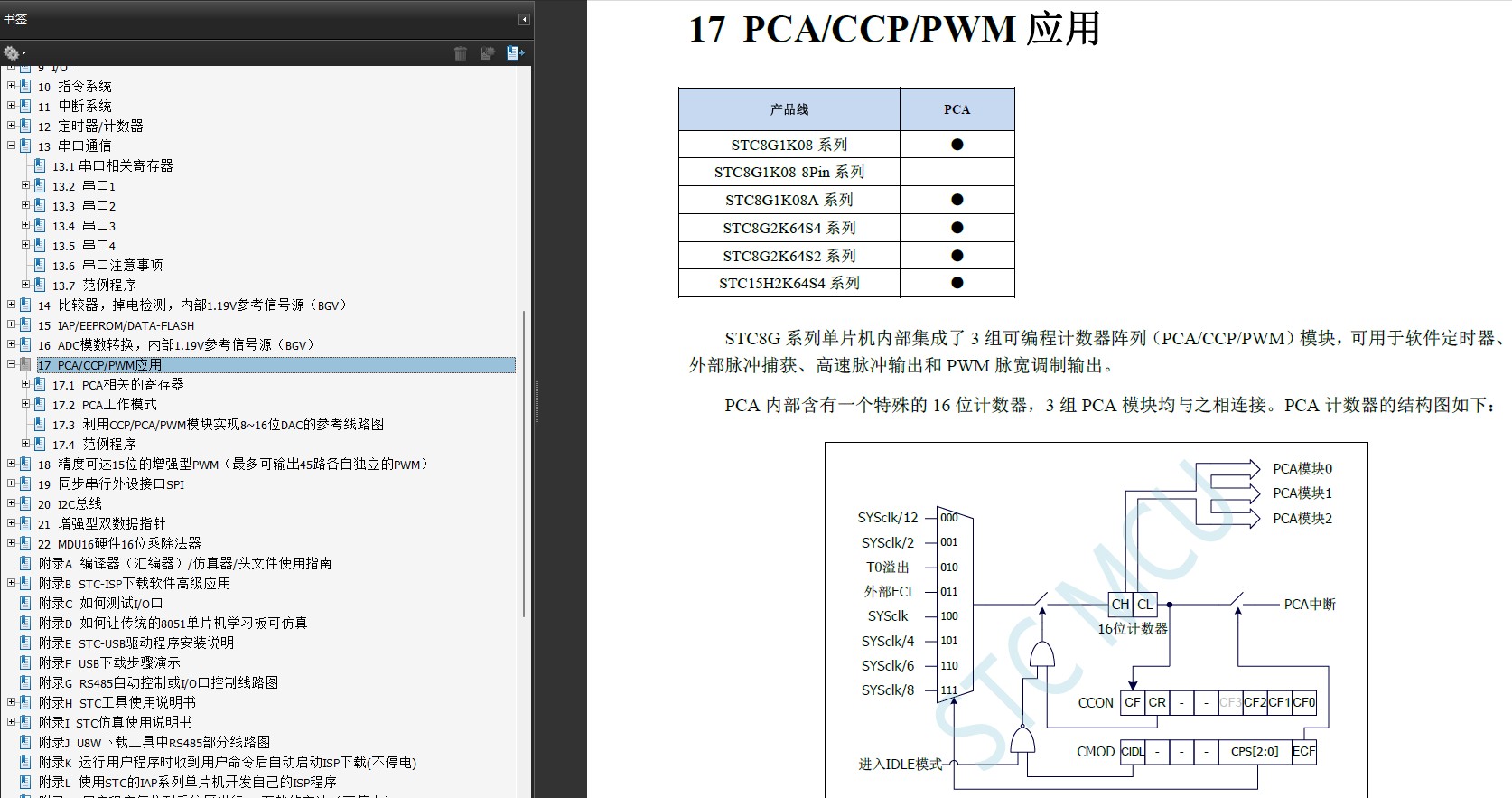

越简单越好，看的手册算利用pca好像可行，
但是要操作各种寄存器，占空比计算比较复杂，
有大佬指导一下？

Debu*** · 发表于 2024-9-14 16:48:08

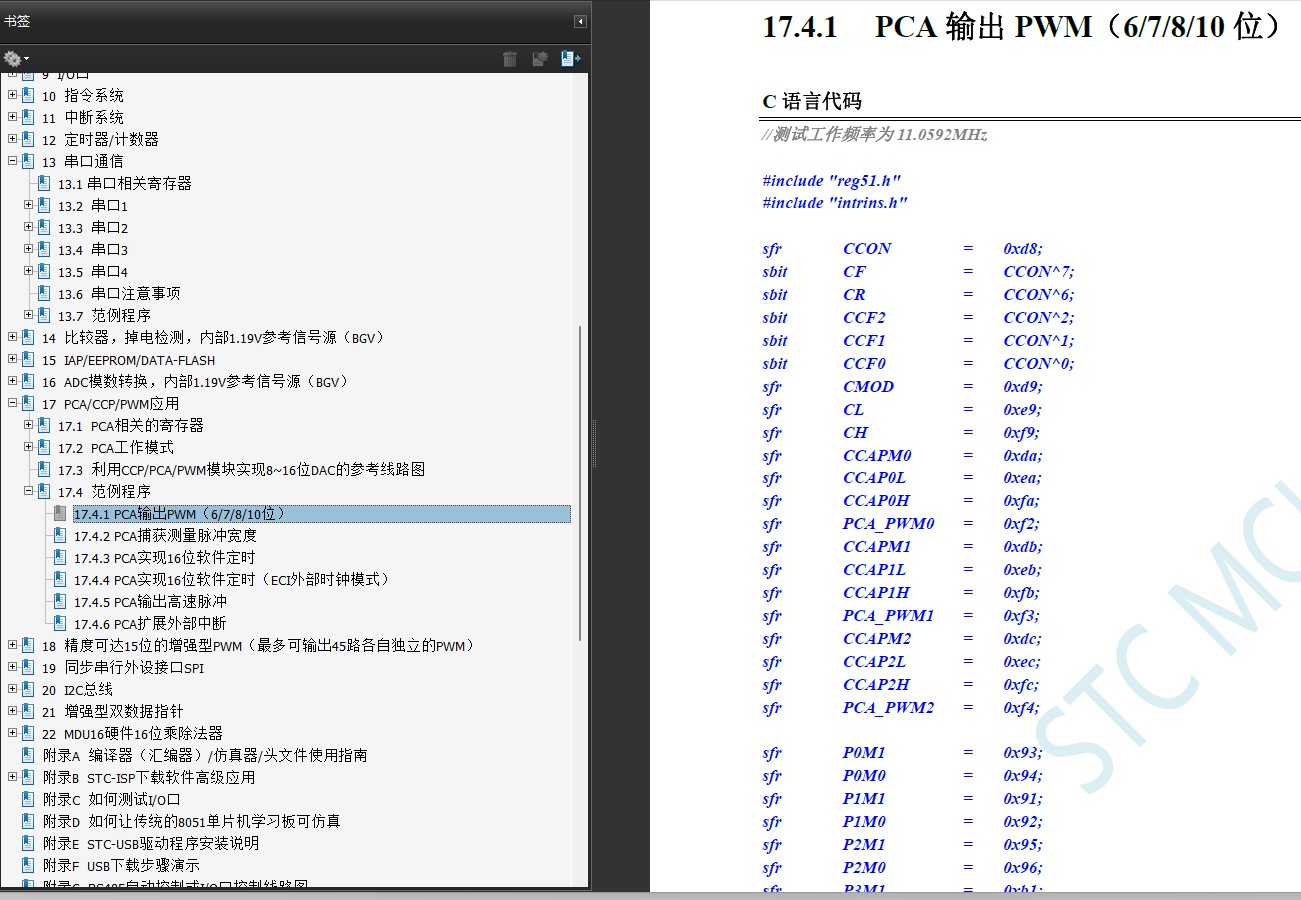

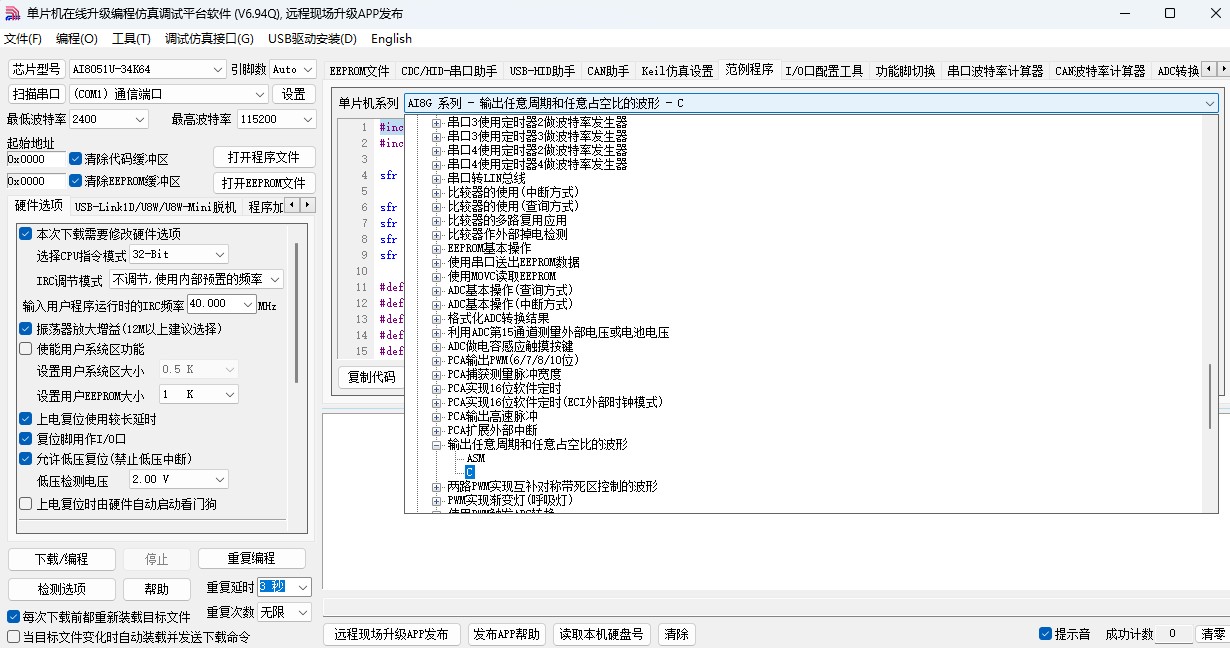

8G1K08A，3路PCA输出PWM程序（已测试通过）：
void PWM_Out(unsigned int pwm_0,pwm_1,pwm_2)
{
      unsigned char temp_l,temp_h,temp;

      temp_l=pwm_0&0x00ff;             //读pwm_0低8位赋值给temp_l
      temp_h=(pwm_0&0x0300)>>4;       //读pwm_0高2位，移动到XCCAP0H（PCA_PWM0[5:4]）位置，赋值给temp_h
      temp=PCA_PWM0&0xcd;                      //读PCA_PWM0，XCCAP2H（PCA_PWM0[5:4]）、EPC0H（PCA_PWM0[1]）清零后赋值给temp
      temp_h|=temp;                               //写其他位到temph
      if(pwm_0==0x03ff)                      //如果pwm_0最大
            temp_h|=0x02;                      //设置EPC0H（PCA_PWM0[1]）为1
      PCA_PWM0=temp_h;                      //写PCA_PWM0（先写高2位）
      CCAP0H=temp_l;                               //写CCAP0H（再写低8位）

      temp_l=pwm_1&0x00ff;             //读pwm_1低8位赋值给temp_l
      temp_h=(pwm_1&0x0300)>>4;       //读pwm_1高2位，移动到XCCAP1H（PCA_PWM1[5:4]）位置，赋值给temp_h
      temp=PCA_PWM1&0xcd;                      //读PCA_PWM1，XCCAP1H（PCA_PWM2[5:4]）、EPC1H（PCA_PWM1[1]）清零后赋值给temp
      temp_h|=temp;                               //写其他位到temph
      if(pwm_1==0x03ff)                      //如果pwm_1最大
            temp_h|=0x02;                      //设置EPC1H（PCA_PWM1[1]）为1
      PCA_PWM1=temp_h;                      //写PCA_PWM1（先写高2位）
      CCAP1H=temp_l;                               //写CCAP1H（再写低8位）

      temp_l=pwm_2&0x00ff;             //读pwm_2低8位赋值给temp_l
      temp_h=(pwm_2&0x0300)>>4;       //读pwm_2高2位，移动到XCCAP2H（PCA_PWM2[5:4]）位置，赋值给temp_h
      temp=PCA_PWM2&0xcd;                      //读PCA_PWM2，XCCAP2H（PCA_PWM2[5:4]）、EPC2H（PCA_PWM2[1]）清零后赋值给temp
      temp_h|=temp;                               //写其他位到temph
      if(pwm_2==0x03ff)                      //如果pwm_2最大
            temp_h|=0x02;                      //设置EPC2H（PCA_PWM2[1]）为1
      PCA_PWM2=temp_h;                      //写PCA_PWM2（先写高2位）
      CCAP2H=temp_l;                               //写CCAP2H（再写低8位）
}

void Init(void)
{
      P_SW2|=EAXFR;
      P3M0=0x00;
      P3M1=0x00;
      P5M0=0x00;
      P5M1=0x00;

      CCON=0x00;                               //设置PCA控制寄存器

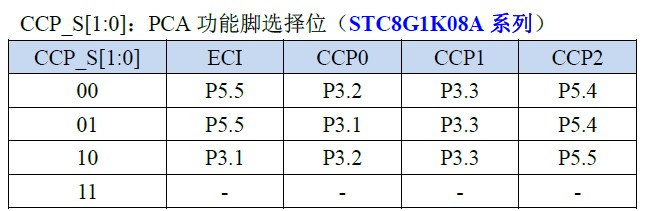

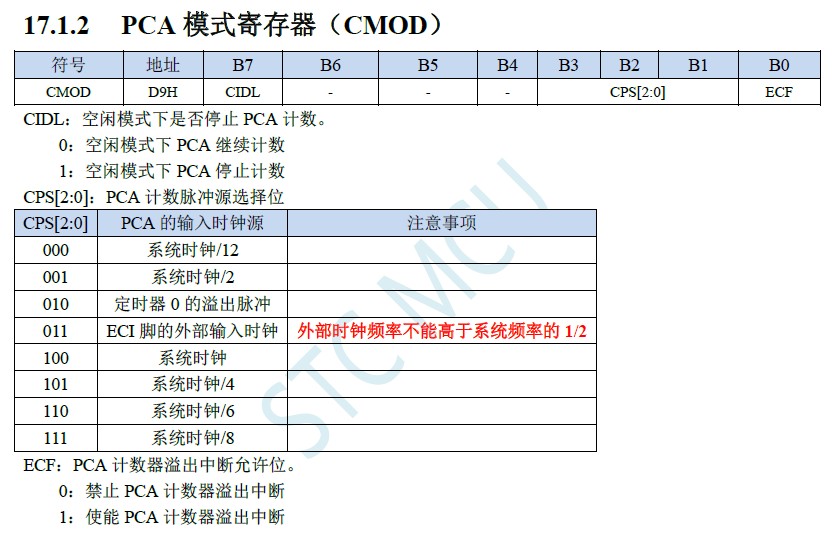

      CMOD=0x80;                               //设置空闲模式下PCA停止计数，禁止PCA计数器溢出中断，设置PCA时钟为系统时钟/12（900Hz）
      CL=0x00;                               //设置PCA计数器
      CH=0x00;                               //设置PCA计数器
      CCAPM0=PWM0;                      //使能PCA模块0PWM功能
      PCA_PWM0=0xc0;                      //设置PCA模块0输出10位PWM
      CCAPM1=PWM1;                      //使能PCA模块1PWM功能
      PCA_PWM1=0xc0;                      //设置PCA模块1输出10位PWM
      CCAPM2=PWM2;                      //使能PCA模块2PWM功能
      PCA_PWM2=0xc0;                      //设置PCA模块2输出10位PWM
      CR=1;                                     //启动PCA
}

void main(void)
{
      Init();
      while(1)
      {
            PWM_Out(A,B,C);
      }
}
